Устройство измерения толщины центрированных линз

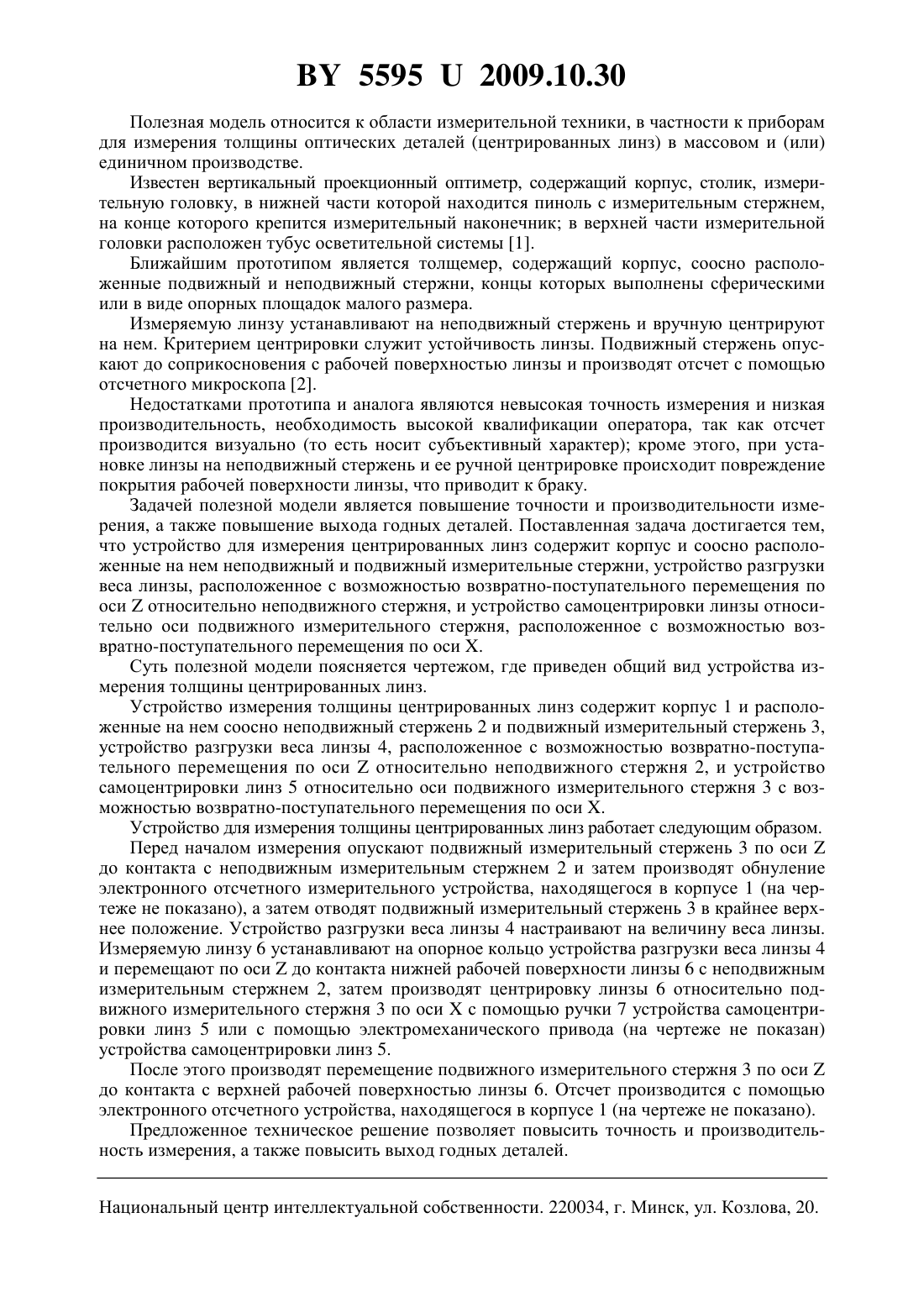

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ИЗМЕРЕНИЯ ТОЛЩИНЫ ЦЕНТРИРОВАННЫХ ЛИНЗ(71) Заявитель Научно-производственное республиканское унитарное предприятие КБТЭМ-ОМО(72) Авторы Балабанович Виктор Александрович Кравченко Виктор Андреевич Фишкин Леонид Калмонович Есипович Борис Алексеевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие КБТЭМ-ОМО(57) Устройство измерения толщины центрированных линз, содержащее корпус, неподвижный и подвижный измерительные стержни, расположенные соосно относительно друг друга, отличающееся тем, что оно содержит расположенные на корпусе устройство разгрузки веса линзы с возможностью возвратно-поступательного перемещения по осиотносительно неподвижного стержня и устройство самоцентрировки линзы с возможностью возвратно-поступательного перемещения по осиотносительно оси подвижного измерительного стержня.(56) 1. Данилевич Ф.М., Никитин В.А., Смирнова Е.П. Сборка и юстировка оптических контрольно-измерительных приборов Справочное пособие. - Машиностроение, Ленинградское отделение, 1976. - С. 159-160, рис . 2. Справочник технолога-оптика / Под общей редакцией д-ра техн. наук С.М. Кузнецова, канд. хим. наук М.А.Окатова. - Машиностроение, Ленинградское отделение, 1983. С. 98-99, рис. 3.3. 55952009.10.30 Полезная модель относится к области измерительной техники, в частности к приборам для измерения толщины оптических деталей (центрированных линз) в массовом и (или) единичном производстве. Известен вертикальный проекционный оптиметр, содержащий корпус, столик, измерительную головку, в нижней части которой находится пиноль с измерительным стержнем,на конце которого крепится измерительный наконечник в верхней части измерительной головки расположен тубус осветительной системы 1. Ближайшим прототипом является толщемер, содержащий корпус, соосно расположенные подвижный и неподвижный стержни, концы которых выполнены сферическими или в виде опорных площадок малого размера. Измеряемую линзу устанавливают на неподвижный стержень и вручную центрируют на нем. Критерием центрировки служит устойчивость линзы. Подвижный стержень опускают до соприкосновения с рабочей поверхностью линзы и производят отсчет с помощью отсчетного микроскопа 2. Недостатками прототипа и аналога являются невысокая точность измерения и низкая производительность, необходимость высокой квалификации оператора, так как отсчет производится визуально (то есть носит субъективный характер) кроме этого, при установке линзы на неподвижный стержень и ее ручной центрировке происходит повреждение покрытия рабочей поверхности линзы, что приводит к браку. Задачей полезной модели является повышение точности и производительности измерения, а также повышение выхода годных деталей. Поставленная задача достигается тем,что устройство для измерения центрированных линз содержит корпус и соосно расположенные на нем неподвижный и подвижный измерительные стержни, устройство разгрузки веса линзы, расположенное с возможностью возвратно-поступательного перемещения по осиотносительно неподвижного стержня, и устройство самоцентрировки линзы относительно оси подвижного измерительного стержня, расположенное с возможностью возвратно-поступательного перемещения по оси . Суть полезной модели поясняется чертежом, где приведен общий вид устройства измерения толщины центрированных линз. Устройство измерения толщины центрированных линз содержит корпус 1 и расположенные на нем соосно неподвижный стержень 2 и подвижный измерительный стержень 3,устройство разгрузки веса линзы 4, расположенное с возможностью возвратно-поступательного перемещения по осиотносительно неподвижного стержня 2, и устройство самоцентрировки линз 5 относительно оси подвижного измерительного стержня 3 с возможностью возвратно-поступательного перемещения по оси . Устройство для измерения толщины центрированных линз работает следующим образом. Перед началом измерения опускают подвижный измерительный стержень 3 по осидо контакта с неподвижным измерительным стержнем 2 и затем производят обнуление электронного отсчетного измерительного устройства, находящегося в корпусе 1 (на чертеже не показано), а затем отводят подвижный измерительный стержень 3 в крайнее верхнее положение. Устройство разгрузки веса линзы 4 настраивают на величину веса линзы. Измеряемую линзу 6 устанавливают на опорное кольцо устройства разгрузки веса линзы 4 и перемещают по осидо контакта нижней рабочей поверхности линзы 6 с неподвижным измерительным стержнем 2, затем производят центрировку линзы 6 относительно подвижного измерительного стержня 3 по осис помощью ручки 7 устройства самоцентрировки линз 5 или с помощью электромеханического привода (на чертеже не показан) устройства самоцентрировки линз 5. После этого производят перемещение подвижного измерительного стержня 3 по осидо контакта с верхней рабочей поверхностью линзы 6. Отсчет производится с помощью электронного отсчетного устройства, находящегося в корпусе 1 (на чертеже не показано). Предложенное техническое решение позволяет повысить точность и производительность измерения, а также повысить выход годных деталей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
