Машина для внесения органических удобрений

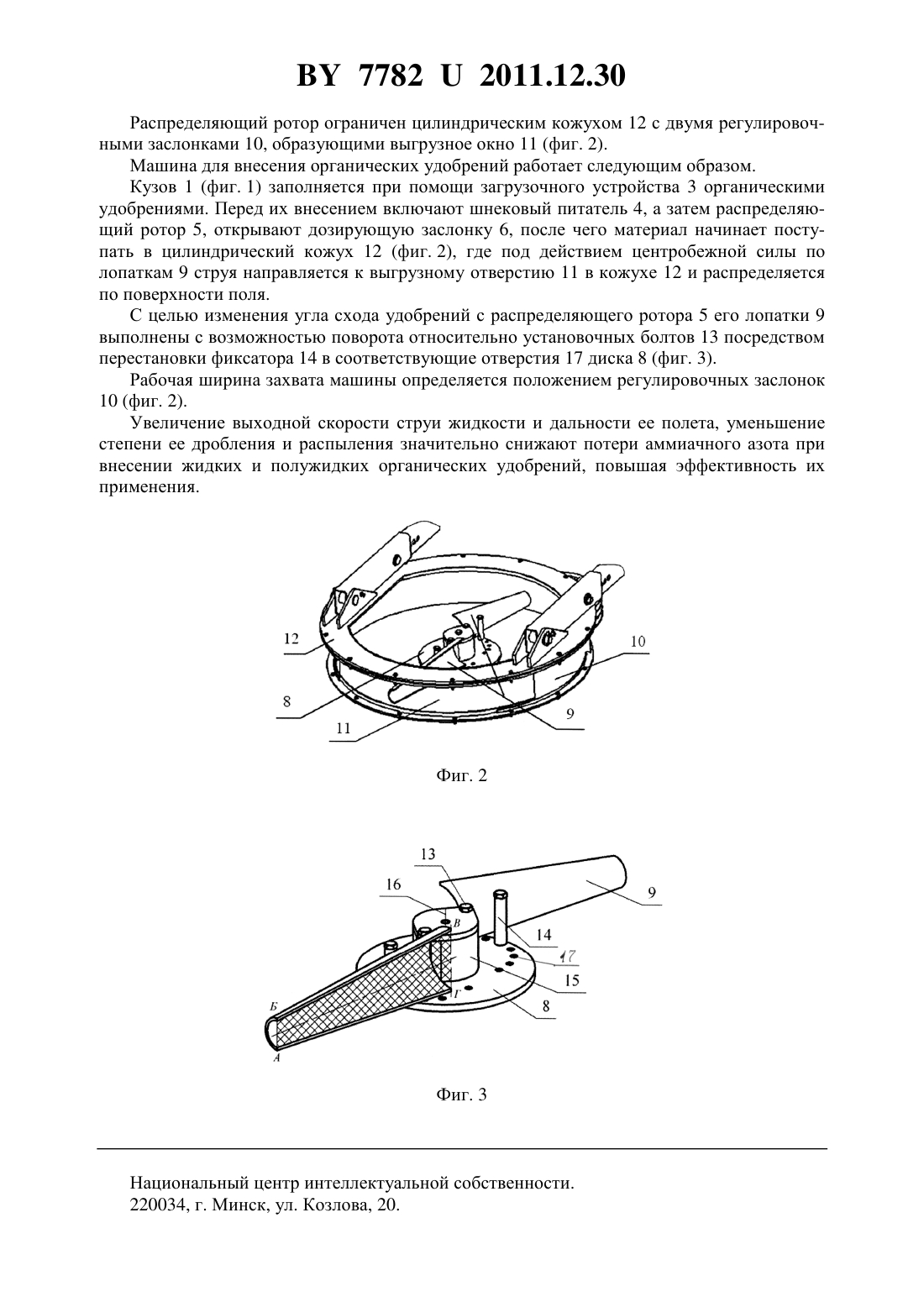

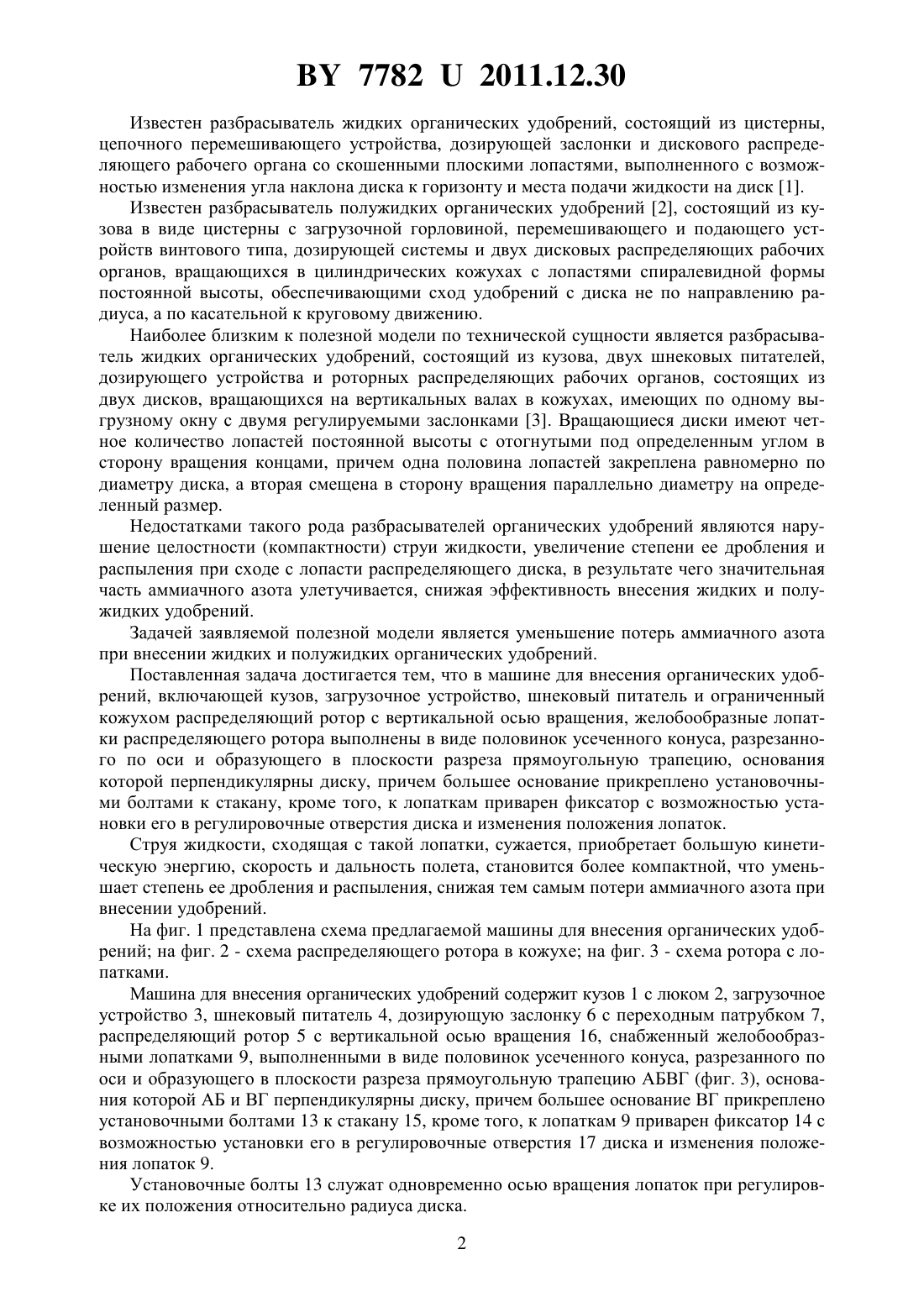

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ВНЕСЕНИЯ ОРГАНИЧЕСКИХ УДОБРЕНИЙ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Степук Леонид Яковлевич Голдыбан Виктор Владимирович Левченко Александр Святополкович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Машина для внесения органических удобрений, включающая кузов, загрузочное устройство, шнековый питатель и ограниченный кожухом распределяющий ротор с вертикальной осью вращения, отличающаяся тем, что желобообразные лопатки распределяющего ротора выполнены в виде половинок усеченного конуса, разрезанного по оси и образующего в плоскости разреза прямоугольную трапецию, основания которой перпендикулярны диску, причем большее основание прикреплено установочными болтами к стакану,кроме того, к лопаткам приварен фиксатор с возможностью установки его в регулировочные отверстия диска и изменения положения лопаток. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, а именно к прицепным машинам для поверхностного внесения полужидких и жидких органических удобрений. 77822011.12.30 Известен разбрасыватель жидких органических удобрений, состоящий из цистерны,цепочного перемешивающего устройства, дозирующей заслонки и дискового распределяющего рабочего органа со скошенными плоскими лопастями, выполненного с возможностью изменения угла наклона диска к горизонту и места подачи жидкости на диск 1. Известен разбрасыватель полужидких органических удобрений 2, состоящий из кузова в виде цистерны с загрузочной горловиной, перемешивающего и подающего устройств винтового типа, дозирующей системы и двух дисковых распределяющих рабочих органов, вращающихся в цилиндрических кожухах с лопастями спиралевидной формы постоянной высоты, обеспечивающими сход удобрений с диска не по направлению радиуса, а по касательной к круговому движению. Наиболее близким к полезной модели по технической сущности является разбрасыватель жидких органических удобрений, состоящий из кузова, двух шнековых питателей,дозирующего устройства и роторных распределяющих рабочих органов, состоящих из двух дисков, вращающихся на вертикальных валах в кожухах, имеющих по одному выгрузному окну с двумя регулируемыми заслонками 3. Вращающиеся диски имеют четное количество лопастей постоянной высоты с отогнутыми под определенным углом в сторону вращения концами, причем одна половина лопастей закреплена равномерно по диаметру диска, а вторая смещена в сторону вращения параллельно диаметру на определенный размер. Недостатками такого рода разбрасывателей органических удобрений являются нарушение целостности (компактности) струи жидкости, увеличение степени ее дробления и распыления при сходе с лопасти распределяющего диска, в результате чего значительная часть аммиачного азота улетучивается, снижая эффективность внесения жидких и полужидких удобрений. Задачей заявляемой полезной модели является уменьшение потерь аммиачного азота при внесении жидких и полужидких органических удобрений. Поставленная задача достигается тем, что в машине для внесения органических удобрений, включающей кузов, загрузочное устройство, шнековый питатель и ограниченный кожухом распределяющий ротор с вертикальной осью вращения, желобообразные лопатки распределяющего ротора выполнены в виде половинок усеченного конуса, разрезанного по оси и образующего в плоскости разреза прямоугольную трапецию, основания которой перпендикулярны диску, причем большее основание прикреплено установочными болтами к стакану, кроме того, к лопаткам приварен фиксатор с возможностью установки его в регулировочные отверстия диска и изменения положения лопаток. Струя жидкости, сходящая с такой лопатки, сужается, приобретает большую кинетическую энергию, скорость и дальность полета, становится более компактной, что уменьшает степень ее дробления и распыления, снижая тем самым потери аммиачного азота при внесении удобрений. На фиг. 1 представлена схема предлагаемой машины для внесения органических удобрений на фиг. 2 - схема распределяющего ротора в кожухе на фиг. 3 - схема ротора с лопатками. Машина для внесения органических удобрений содержит кузов 1 с люком 2, загрузочное устройство 3, шнековый питатель 4, дозирующую заслонку 6 с переходным патрубком 7,распределяющий ротор 5 с вертикальной осью вращения 16, снабженный желобообразными лопатками 9, выполненными в виде половинок усеченного конуса, разрезанного по оси и образующего в плоскости разреза прямоугольную трапецию АБВГ (фиг. 3), основания которой АБ и ВГ перпендикулярны диску, причем большее основание ВГ прикреплено установочными болтами 13 к стакану 15, кроме того, к лопаткам 9 приварен фиксатор 14 с возможностью установки его в регулировочные отверстия 17 диска и изменения положения лопаток 9. Установочные болты 13 служат одновременно осью вращения лопаток при регулировке их положения относительно радиуса диска. 2 77822011.12.30 Распределяющий ротор ограничен цилиндрическим кожухом 12 с двумя регулировочными заслонками 10, образующими выгрузное окно 11 (фиг. 2). Машина для внесения органических удобрений работает следующим образом. Кузов 1 (фиг. 1) заполняется при помощи загрузочного устройства 3 органическими удобрениями. Перед их внесением включают шнековый питатель 4, а затем распределяющий ротор 5, открывают дозирующую заслонку 6, после чего материал начинает поступать в цилиндрический кожух 12 (фиг. 2), где под действием центробежной силы по лопаткам 9 струя направляется к выгрузному отверстию 11 в кожухе 12 и распределяется по поверхности поля. С целью изменения угла схода удобрений с распределяющего ротора 5 его лопатки 9 выполнены с возможностью поворота относительно установочных болтов 13 посредством перестановки фиксатора 14 в соответствующие отверстия 17 диска 8 (фиг. 3). Рабочая ширина захвата машины определяется положением регулировочных заслонок 10 (фиг. 2). Увеличение выходной скорости струи жидкости и дальности ее полета, уменьшение степени ее дробления и распыления значительно снижают потери аммиачного азота при внесении жидких и полужидких органических удобрений, повышая эффективность их применения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
