Машина штанговая для внесения минеральных удобрений

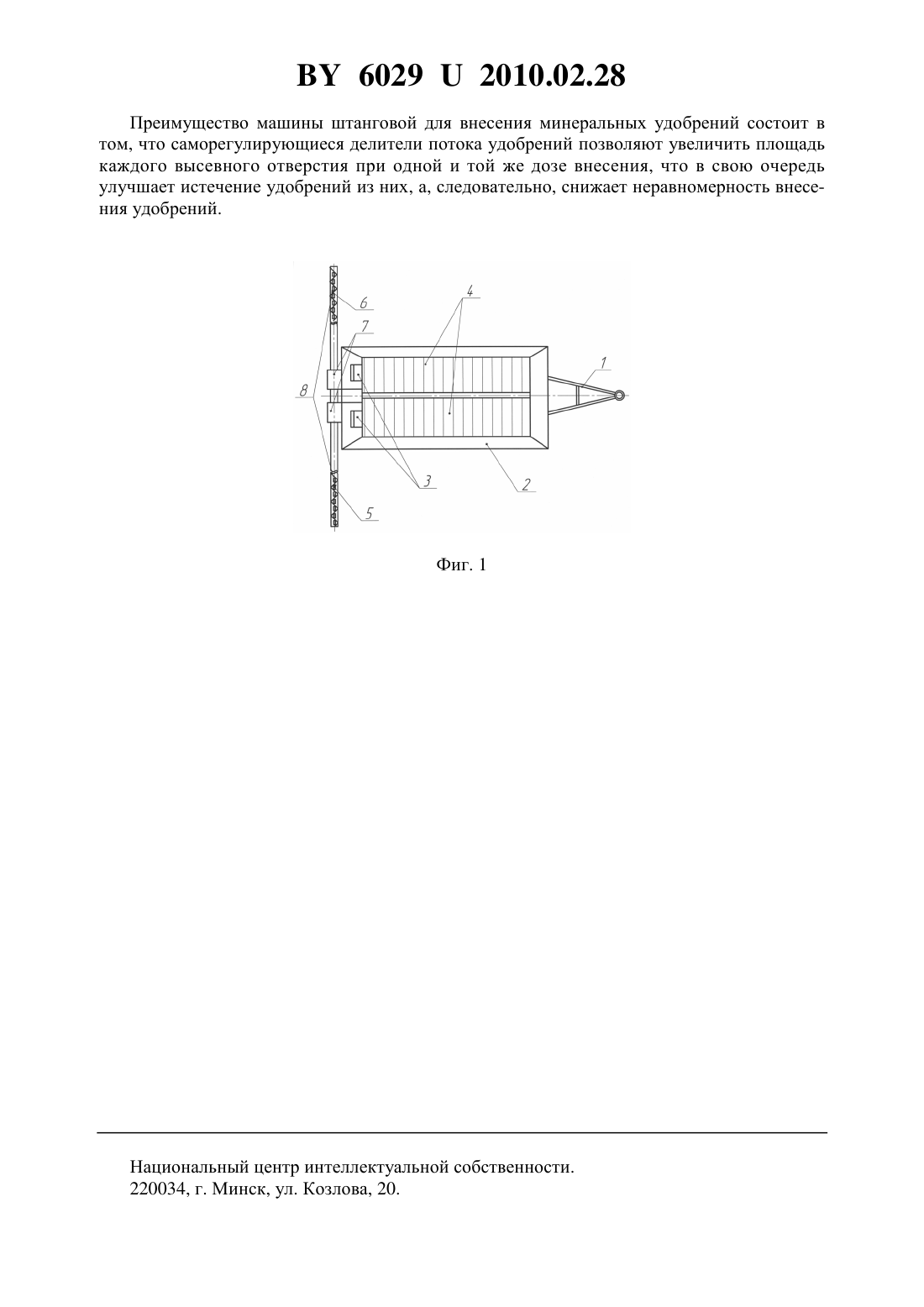

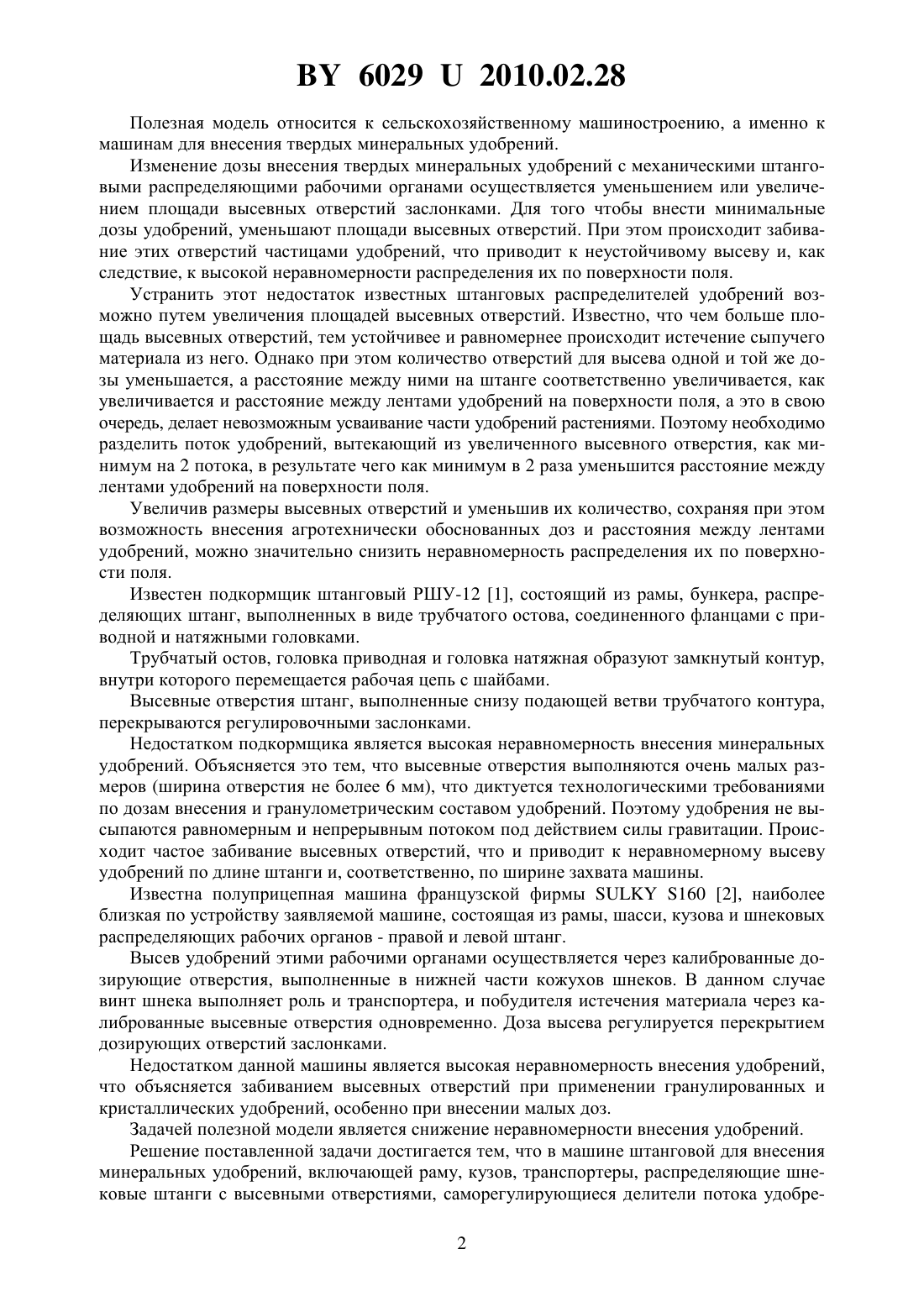

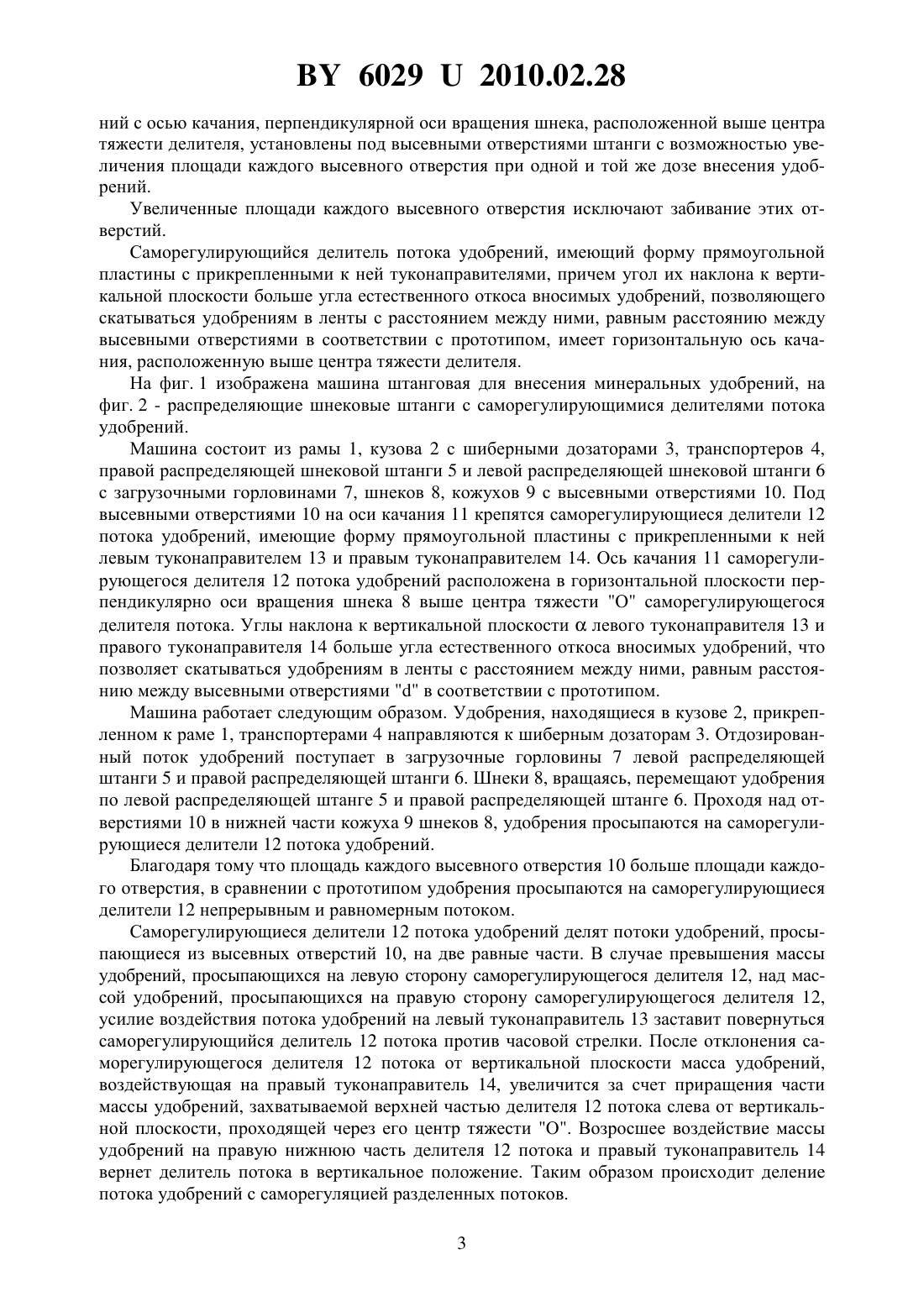

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ШТАНГОВАЯ ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Степук Леонид Яковлевич Барабанов Вячеслав Владимирович Жешко Александр Анатольевич Гапанович Николай Дмитриевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Машина штанговая для внесения минеральных удобрений, включающая раму, кузов,транспортеры, распределяющие шнековые штанги с высевными отверстиями, отличающаяся тем, что саморегулирующиеся делители потока удобрений с осью качания, перпендикулярной оси вращения шнека, расположенной выше центра тяжести делителя,установлены под высевными отверстиями штанги с возможностью увеличения площади каждого высевного отверстия при одной и той же дозе внесения удобрений.(56) 1. Степук Л.Я., Дашков В.Н., Петровец В.Р. Машины для применения средств химизации в земледелии Учебное пособие. - Минск Дикта, 2006. - С. 90-102. 2. Буклет 9211135221.тел. (33)0299008484. - - -..60292010.02.28 Полезная модель относится к сельскохозяйственному машиностроению, а именно к машинам для внесения твердых минеральных удобрений. Изменение дозы внесения твердых минеральных удобрений с механическими штанговыми распределяющими рабочими органами осуществляется уменьшением или увеличением площади высевных отверстий заслонками. Для того чтобы внести минимальные дозы удобрений, уменьшают площади высевных отверстий. При этом происходит забивание этих отверстий частицами удобрений, что приводит к неустойчивому высеву и, как следствие, к высокой неравномерности распределения их по поверхности поля. Устранить этот недостаток известных штанговых распределителей удобрений возможно путем увеличения площадей высевных отверстий. Известно, что чем больше площадь высевных отверстий, тем устойчивее и равномернее происходит истечение сыпучего материала из него. Однако при этом количество отверстий для высева одной и той же дозы уменьшается, а расстояние между ними на штанге соответственно увеличивается, как увеличивается и расстояние между лентами удобрений на поверхности поля, а это в свою очередь, делает невозможным усваивание части удобрений растениями. Поэтому необходимо разделить поток удобрений, вытекающий из увеличенного высевного отверстия, как минимум на 2 потока, в результате чего как минимум в 2 раза уменьшится расстояние между лентами удобрений на поверхности поля. Увеличив размеры высевных отверстий и уменьшив их количество, сохраняя при этом возможность внесения агротехнически обоснованных доз и расстояния между лентами удобрений, можно значительно снизить неравномерность распределения их по поверхности поля. Известен подкормщик штанговый РШУ-12 1, состоящий из рамы, бункера, распределяющих штанг, выполненных в виде трубчатого остова, соединенного фланцами с приводной и натяжными головками. Трубчатый остов, головка приводная и головка натяжная образуют замкнутый контур,внутри которого перемещается рабочая цепь с шайбами. Высевные отверстия штанг, выполненные снизу подающей ветви трубчатого контура,перекрываются регулировочными заслонками. Недостатком подкормщика является высокая неравномерность внесения минеральных удобрений. Объясняется это тем, что высевные отверстия выполняются очень малых размеров (ширина отверстия не более 6 мм), что диктуется технологическими требованиями по дозам внесения и гранулометрическим составом удобрений. Поэтому удобрения не высыпаются равномерным и непрерывным потоком под действием силы гравитации. Происходит частое забивание высевных отверстий, что и приводит к неравномерному высеву удобрений по длине штанги и, соответственно, по ширине захвата машины. Известна полуприцепная машина французской фирмы 160 2, наиболее близкая по устройству заявляемой машине, состоящая из рамы, шасси, кузова и шнековых распределяющих рабочих органов - правой и левой штанг. Высев удобрений этими рабочими органами осуществляется через калиброванные дозирующие отверстия, выполненные в нижней части кожухов шнеков. В данном случае винт шнека выполняет роль и транспортера, и побудителя истечения материала через калиброванные высевные отверстия одновременно. Доза высева регулируется перекрытием дозирующих отверстий заслонками. Недостатком данной машины является высокая неравномерность внесения удобрений,что объясняется забиванием высевных отверстий при применении гранулированных и кристаллических удобрений, особенно при внесении малых доз. Задачей полезной модели является снижение неравномерности внесения удобрений. Решение поставленной задачи достигается тем, что в машине штанговой для внесения минеральных удобрений, включающей раму, кузов, транспортеры, распределяющие шнековые штанги с высевными отверстиями, саморегулирующиеся делители потока удобре 2 60292010.02.28 ний с осью качания, перпендикулярной оси вращения шнека, расположенной выше центра тяжести делителя, установлены под высевными отверстиями штанги с возможностью увеличения площади каждого высевного отверстия при одной и той же дозе внесения удобрений. Увеличенные площади каждого высевного отверстия исключают забивание этих отверстий. Саморегулирующийся делитель потока удобрений, имеющий форму прямоугольной пластины с прикрепленными к ней туконаправителями, причем угол их наклона к вертикальной плоскости больше угла естественного откоса вносимых удобрений, позволяющего скатываться удобрениям в ленты с расстоянием между ними, равным расстоянию между высевными отверстиями в соответствии с прототипом, имеет горизонтальную ось качания, расположенную выше центра тяжести делителя. На фиг. 1 изображена машина штанговая для внесения минеральных удобрений, на фиг. 2 - распределяющие шнековые штанги с саморегулирующимися делителями потока удобрений. Машина состоит из рамы 1, кузова 2 с шиберными дозаторами 3, транспортеров 4,правой распределяющей шнековой штанги 5 и левой распределяющей шнековой штанги 6 с загрузочными горловинами 7, шнеков 8, кожухов 9 с высевными отверстиями 10. Под высевными отверстиями 10 на оси качания 11 крепятся саморегулирующиеся делители 12 потока удобрений, имеющие форму прямоугольной пластины с прикрепленными к ней левым туконаправителем 13 и правым туконаправителем 14. Ось качания 11 саморегулирующегося делителя 12 потока удобрений расположена в горизонтальной плоскости перпендикулярно оси вращения шнека 8 выше центра тяжести О саморегулирующегося делителя потока. Углы наклона к вертикальной плоскостилевого туконаправителя 13 и правого туконаправителя 14 больше угла естественного откоса вносимых удобрений, что позволяет скатываться удобрениям в ленты с расстоянием между ними, равным расстоянию между высевными отверстиямив соответствии с прототипом. Машина работает следующим образом. Удобрения, находящиеся в кузове 2, прикрепленном к раме 1, транспортерами 4 направляются к шиберным дозаторам 3. Отдозированный поток удобрений поступает в загрузочные горловины 7 левой распределяющей штанги 5 и правой распределяющей штанги 6. Шнеки 8, вращаясь, перемещают удобрения по левой распределяющей штанге 5 и правой распределяющей штанге 6. Проходя над отверстиями 10 в нижней части кожуха 9 шнеков 8, удобрения просыпаются на саморегулирующиеся делители 12 потока удобрений. Благодаря тому что площадь каждого высевного отверстия 10 больше площади каждого отверстия, в сравнении с прототипом удобрения просыпаются на саморегулирующиеся делители 12 непрерывным и равномерным потоком. Саморегулирующиеся делители 12 потока удобрений делят потоки удобрений, просыпающиеся из высевных отверстий 10, на две равные части. В случае превышения массы удобрений, просыпающихся на левую сторону саморегулирующегося делителя 12, над массой удобрений, просыпающихся на правую сторону саморегулирующегося делителя 12,усилие воздействия потока удобрений на левый туконаправитель 13 заставит повернуться саморегулирующийся делитель 12 потока против часовой стрелки. После отклонения саморегулирующегося делителя 12 потока от вертикальной плоскости масса удобрений,воздействующая на правый туконаправитель 14, увеличится за счет приращения части массы удобрений, захватываемой верхней частью делителя 12 потока слева от вертикальной плоскости, проходящей через его центр тяжести О. Возросшее воздействие массы удобрений на правую нижнюю часть делителя 12 потока и правый туконаправитель 14 вернет делитель потока в вертикальное положение. Таким образом происходит деление потока удобрений с саморегуляцией разделенных потоков. 3 60292010.02.28 Преимущество машины штанговой для внесения минеральных удобрений состоит в том, что саморегулирующиеся делители потока удобрений позволяют увеличить площадь каждого высевного отверстия при одной и той же дозе внесения, что в свою очередь улучшает истечение удобрений из них, а, следовательно, снижает неравномерность внесения удобрений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
