Машина для внесения минеральных удобрений

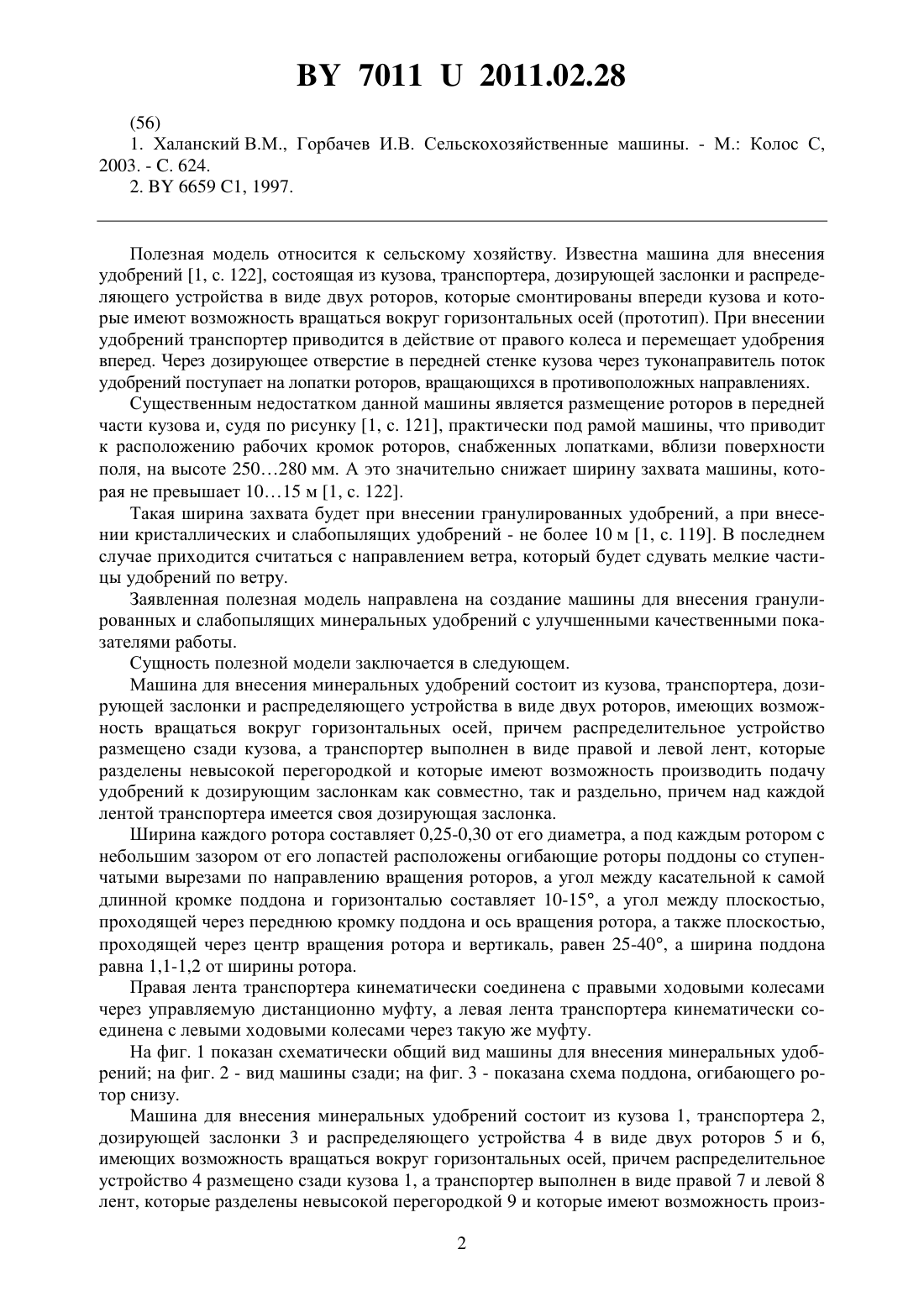

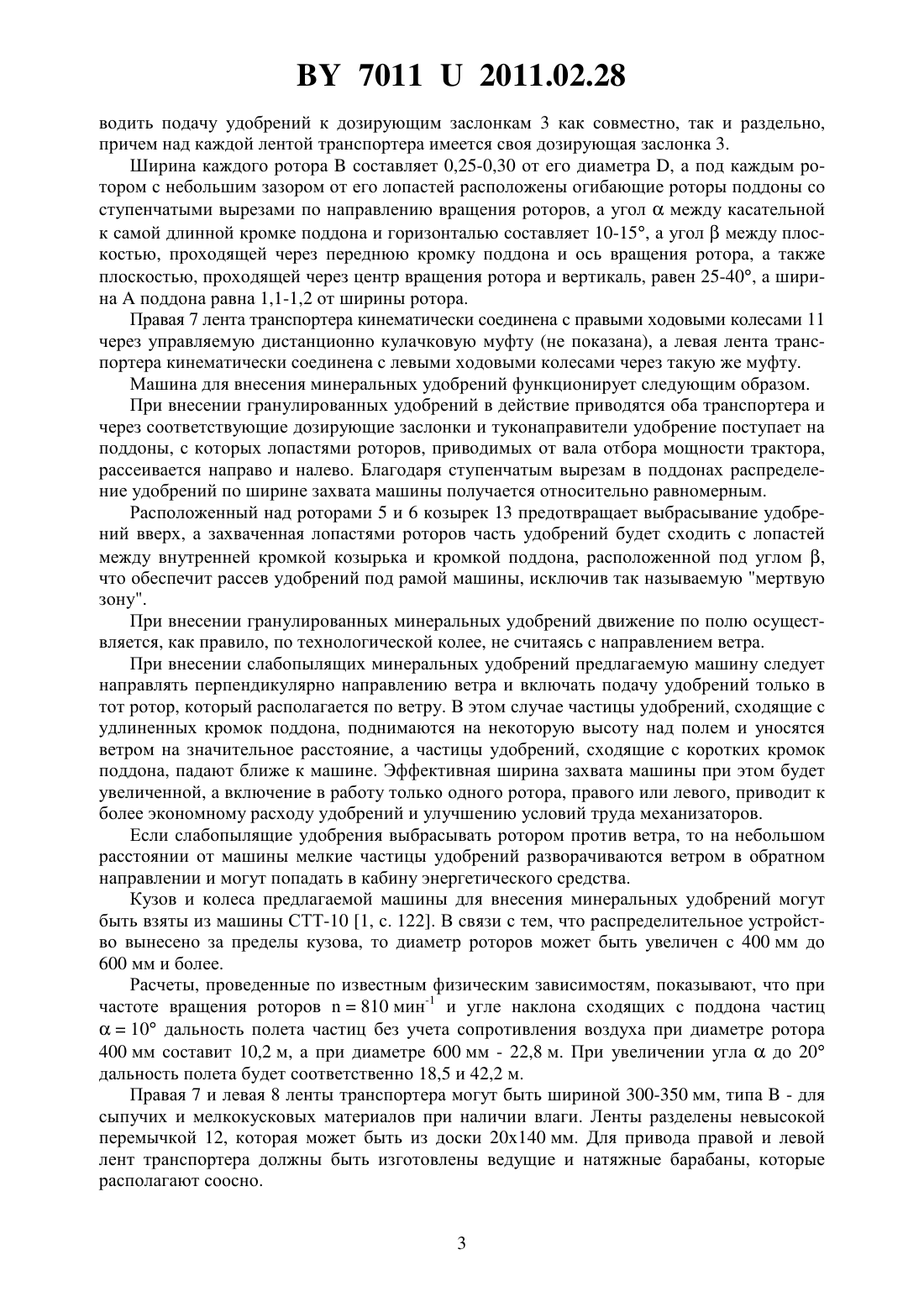

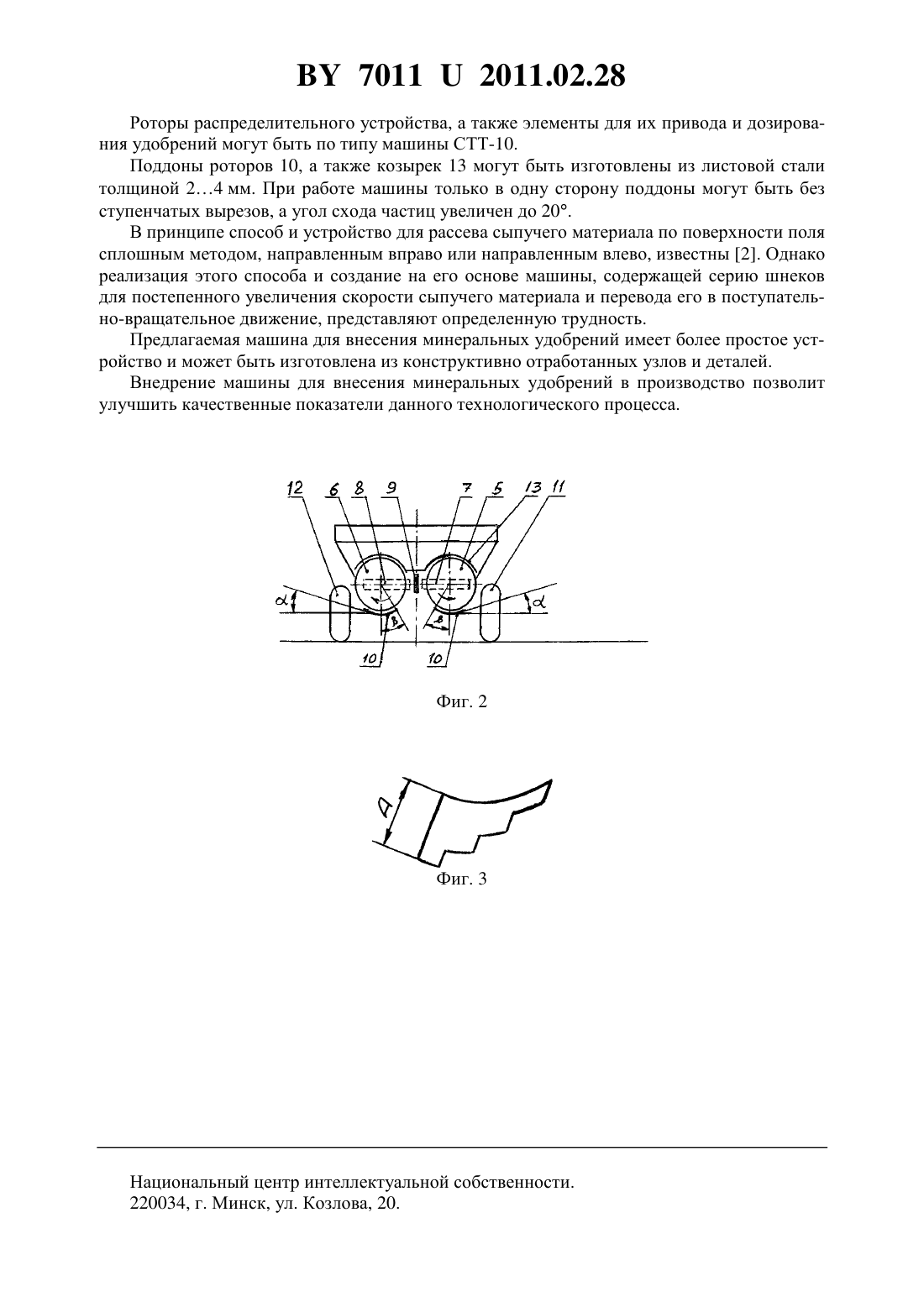

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Ладутько Сергей Николаевич Заяц Эдуард Владимирович Цыбульский Геннадий Станиславович Филиппов Александр Иванович Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Машина для внесения минеральных удобрений, состоящая из кузова, транспортера,дозирующей заслонки и распределяющего устройства в виде двух роторов, имеющих возможность вращаться вокруг горизонтальных осей, отличающаяся тем, что распределительное устройство размещено сзади кузова, а транспортер выполнен в виде правой и левой лент, которые разделены невысокой перегородкой и которые имеют возможность производить подачу удобрений к дозирующим заслонкам как совместно, так и раздельно,причем над каждой лентой транспортера имеется своя дозирующая заслонка. 2. Машина по п. 1, отличающаяся тем, что ширина каждого ротора составляет 0,250,30 от его диаметра, а под каждым ротором с небольшим зазором от его лопастей расположены огибающие роторы поддоны со ступенчатыми вырезами по направлению вращения роторов, а угол между касательной к самой длинной кромке поддона и горизонталью составляет 10-15, а угол между плоскостью, проходящей через переднюю кромку поддона и ось вращения ротора, а также плоскостью, проходящей через центр вращения ротора и вертикаль, равен 25-40, а ширина поддона равна 1,1-1,2 от ширины ротора. 3. Машина по п. 1, отличающаяся тем, что правая лента транспортера кинематически соединена с правыми ходовыми колесами через управляемую дистанционно муфту, а левая лента транспортера кинематически соединена с левыми ходовыми колесами через такую же муфту.(56) 1. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. - М. Колос С,2003. - . 624. 2.6659 1, 1997. Полезная модель относится к сельскому хозяйству. Известна машина для внесения удобрений 1, с. 122, состоящая из кузова, транспортера, дозирующей заслонки и распределяющего устройства в виде двух роторов, которые смонтированы впереди кузова и которые имеют возможность вращаться вокруг горизонтальных осей (прототип). При внесении удобрений транспортер приводится в действие от правого колеса и перемещает удобрения вперед. Через дозирующее отверстие в передней стенке кузова через туконаправитель поток удобрений поступает на лопатки роторов, вращающихся в противоположных направлениях. Существенным недостатком данной машины является размещение роторов в передней части кузова и, судя по рисунку 1, с. 121, практически под рамой машины, что приводит к расположению рабочих кромок роторов, снабженных лопатками, вблизи поверхности поля, на высоте 250280 мм. А это значительно снижает ширину захвата машины, которая не превышает 1015 м 1, с. 122. Такая ширина захвата будет при внесении гранулированных удобрений, а при внесении кристаллических и слабопылящих удобрений - не более 10 м 1, с. 119. В последнем случае приходится считаться с направлением ветра, который будет сдувать мелкие частицы удобрений по ветру. Заявленная полезная модель направлена на создание машины для внесения гранулированных и слабопылящих минеральных удобрений с улучшенными качественными показателями работы. Сущность полезной модели заключается в следующем. Машина для внесения минеральных удобрений состоит из кузова, транспортера, дозирующей заслонки и распределяющего устройства в виде двух роторов, имеющих возможность вращаться вокруг горизонтальных осей, причем распределительное устройство размещено сзади кузова, а транспортер выполнен в виде правой и левой лент, которые разделены невысокой перегородкой и которые имеют возможность производить подачу удобрений к дозирующим заслонкам как совместно, так и раздельно, причем над каждой лентой транспортера имеется своя дозирующая заслонка. Ширина каждого ротора составляет 0,25-0,30 от его диаметра, а под каждым ротором с небольшим зазором от его лопастей расположены огибающие роторы поддоны со ступенчатыми вырезами по направлению вращения роторов, а угол между касательной к самой длинной кромке поддона и горизонталью составляет 10-15, а угол между плоскостью,проходящей через переднюю кромку поддона и ось вращения ротора, а также плоскостью,проходящей через центр вращения ротора и вертикаль, равен 25-40, а ширина поддона равна 1,1-1,2 от ширины ротора. Правая лента транспортера кинематически соединена с правыми ходовыми колесами через управляемую дистанционно муфту, а левая лента транспортера кинематически соединена с левыми ходовыми колесами через такую же муфту. На фиг. 1 показан схематически общий вид машины для внесения минеральных удобрений на фиг. 2 - вид машины сзади на фиг. 3 - показана схема поддона, огибающего ротор снизу. Машина для внесения минеральных удобрений состоит из кузова 1, транспортера 2,дозирующей заслонки 3 и распределяющего устройства 4 в виде двух роторов 5 и 6,имеющих возможность вращаться вокруг горизонтальных осей, причем распределительное устройство 4 размещено сзади кузова 1, а транспортер выполнен в виде правой 7 и левой 8 лент, которые разделены невысокой перегородкой 9 и которые имеют возможность произ 2 70112011.02.28 водить подачу удобрений к дозирующим заслонкам 3 как совместно, так и раздельно,причем над каждой лентой транспортера имеется своя дозирующая заслонка 3. Ширина каждого роторасоставляет 0,25-0,30 от его диаметра , а под каждым ротором с небольшим зазором от его лопастей расположены огибающие роторы поддоны со ступенчатыми вырезами по направлению вращения роторов, а уголмежду касательной к самой длинной кромке поддона и горизонталью составляет 10-15, а уголмежду плоскостью, проходящей через переднюю кромку поддона и ось вращения ротора, а также плоскостью, проходящей через центр вращения ротора и вертикаль, равен 25-40, а ширинаподдона равна 1,1-1,2 от ширины ротора. Правая 7 лента транспортера кинематически соединена с правыми ходовыми колесами 11 через управляемую дистанционно кулачковую муфту (не показана), а левая лента транспортера кинематически соединена с левыми ходовыми колесами через такую же муфту. Машина для внесения минеральных удобрений функционирует следующим образом. При внесении гранулированных удобрений в действие приводятся оба транспортера и через соответствующие дозирующие заслонки и туконаправители удобрение поступает на поддоны, с которых лопастями роторов, приводимых от вала отбора мощности трактора,рассеивается направо и налево. Благодаря ступенчатым вырезам в поддонах распределение удобрений по ширине захвата машины получается относительно равномерным. Расположенный над роторами 5 и 6 козырек 13 предотвращает выбрасывание удобрений вверх, а захваченная лопастями роторов часть удобрений будет сходить с лопастей между внутренней кромкой козырька и кромкой поддона, расположенной под углом ,что обеспечит рассев удобрений под рамой машины, исключив так называемую мертвую зону. При внесении гранулированных минеральных удобрений движение по полю осуществляется, как правило, по технологической колее, не считаясь с направлением ветра. При внесении слабопылящих минеральных удобрений предлагаемую машину следует направлять перпендикулярно направлению ветра и включать подачу удобрений только в тот ротор, который располагается по ветру. В этом случае частицы удобрений, сходящие с удлиненных кромок поддона, поднимаются на некоторую высоту над полем и уносятся ветром на значительное расстояние, а частицы удобрений, сходящие с коротких кромок поддона, падают ближе к машине. Эффективная ширина захвата машины при этом будет увеличенной, а включение в работу только одного ротора, правого или левого, приводит к более экономному расходу удобрений и улучшению условий труда механизаторов. Если слабопылящие удобрения выбрасывать ротором против ветра, то на небольшом расстоянии от машины мелкие частицы удобрений разворачиваются ветром в обратном направлении и могут попадать в кабину энергетического средства. Кузов и колеса предлагаемой машины для внесения минеральных удобрений могут быть взяты из машины СТТ-10 1, с. 122. В связи с тем, что распределительное устройство вынесено за пределы кузова, то диаметр роторов может быть увеличен с 400 мм до 600 мм и более. Расчеты, проведенные по известным физическим зависимостям, показывают, что при частоте вращения роторов 810 мин-1 и угле наклона сходящих с поддона частиц 10 дальность полета частиц без учета сопротивления воздуха при диаметре ротора 400 мм составит 10,2 м, а при диаметре 600 мм - 22,8 м. При увеличении угладо 20 дальность полета будет соответственно 18,5 и 42,2 м. Правая 7 и левая 8 ленты транспортера могут быть шириной 300-350 мм, типа- для сыпучих и мелкокусковых материалов при наличии влаги. Ленты разделены невысокой перемычкой 12, которая может быть из доски 20140 мм. Для привода правой и левой лент транспортера должны быть изготовлены ведущие и натяжные барабаны, которые располагают соосно. 3 70112011.02.28 Роторы распределительного устройства, а также элементы для их привода и дозирования удобрений могут быть по типу машины СТТ-10. Поддоны роторов 10, а также козырек 13 могут быть изготовлены из листовой стали толщиной 24 мм. При работе машины только в одну сторону поддоны могут быть без ступенчатых вырезов, а угол схода частиц увеличен до 20. В принципе способ и устройство для рассева сыпучего материала по поверхности поля сплошным методом, направленным вправо или направленным влево, известны 2. Однако реализация этого способа и создание на его основе машины, содержащей серию шнеков для постепенного увеличения скорости сыпучего материала и перевода его в поступательно-вращательное движение, представляют определенную трудность. Предлагаемая машина для внесения минеральных удобрений имеет более простое устройство и может быть изготовлена из конструктивно отработанных узлов и деталей. Внедрение машины для внесения минеральных удобрений в производство позволит улучшить качественные показатели данного технологического процесса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
