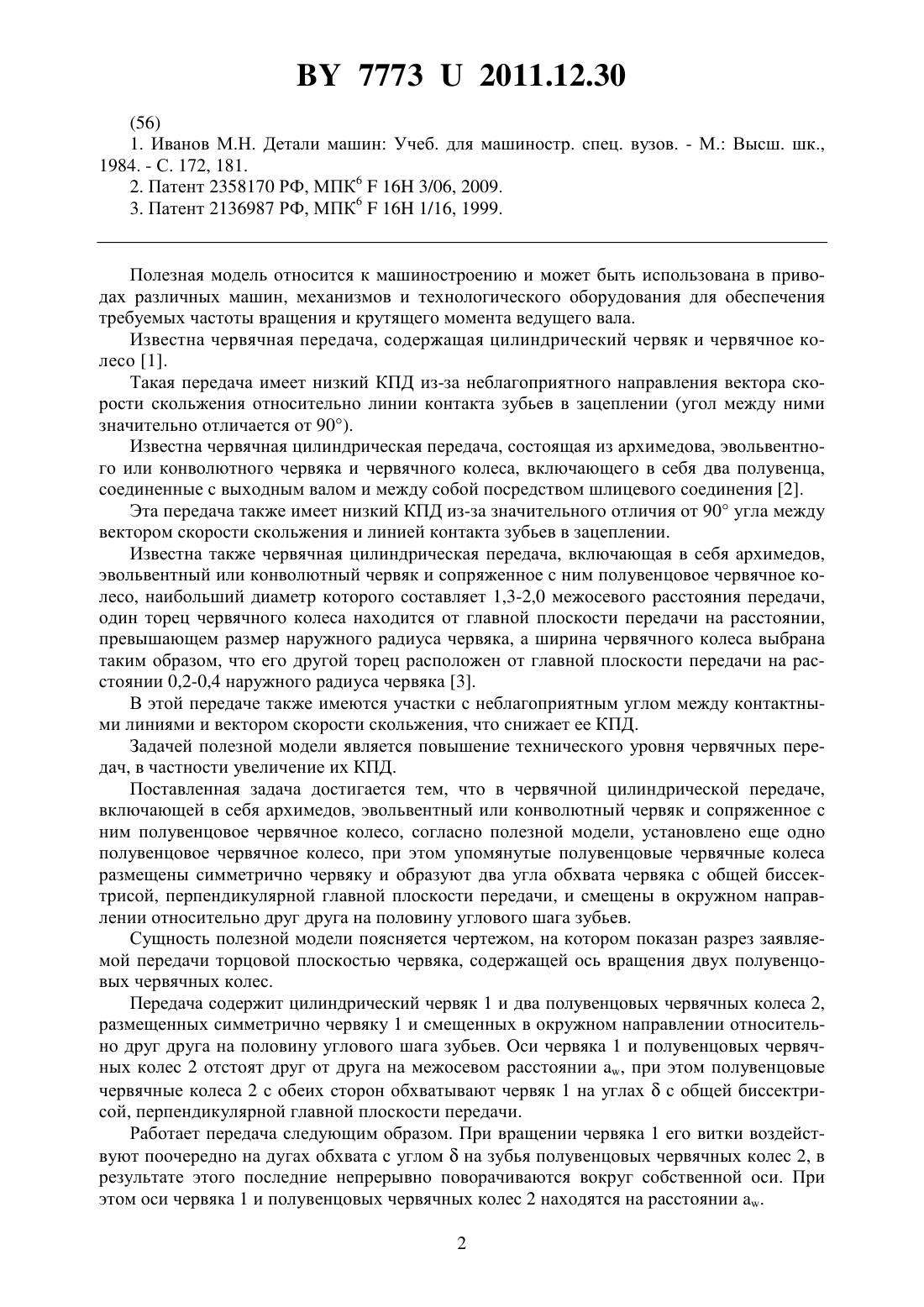

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(72) Авторы Сотников Владимир Иванович Чернов Николай Григорьевич Подымако Максим Эдуардович Рогачевский Николай Иванович Пашкевич Михаил Федорович(73) Патентообладатель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(57) Червячная цилиндрическая передача, включающая в себя архимедов, эвольвентный или конволютный червяк и сопряженное с ним полувенцовое червячное колесо, отличающаяся тем, что передача содержит еще одно полувенцовое червячное колесо, при этом упомянутые полувенцовые червячные колеса размещены симметрично червяку и образуют два угла обхвата червяка с общей биссектрисой, перпендикулярной главной плоскости передачи, и смещены в окружном направлении относительно друг друга на половину углового шага зубьев.(56) 1. Иванов М.Н. Детали машин Учеб. для машиностр. спец. вузов. - М. Высш. шк.,1984. - С. 172, 181. 2. Патент 2358170 РФ, МПК 616 3/06, 2009. 3. Патент 2136987 РФ, МПК 616 1/16, 1999. Полезная модель относится к машиностроению и может быть использована в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известна червячная передача, содержащая цилиндрический червяк и червячное колесо 1. Такая передача имеет низкий КПД из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). Известна червячная цилиндрическая передача, состоящая из архимедова, эвольвентного или конволютного червяка и червячного колеса, включающего в себя два полувенца,соединенные с выходным валом и между собой посредством шлицевого соединения 2. Эта передача также имеет низкий КПД из-за значительного отличия от 90 угла между вектором скорости скольжения и линией контакта зубьев в зацеплении. Известна также червячная цилиндрическая передача, включающая в себя архимедов,эвольвентный или конволютный червяк и сопряженное с ним полувенцовое червячное колесо, наибольший диаметр которого составляет 1,3-2,0 межосевого расстояния передачи,один торец червячного колеса находится от главной плоскости передачи на расстоянии,превышающем размер наружного радиуса червяка, а ширина червячного колеса выбрана таким образом, что его другой торец расположен от главной плоскости передачи на расстоянии 0,2-0,4 наружного радиуса червяка 3. В этой передаче также имеются участки с неблагоприятным углом между контактными линиями и вектором скорости скольжения, что снижает ее КПД. Задачей полезной модели является повышение технического уровня червячных передач, в частности увеличение их КПД. Поставленная задача достигается тем, что в червячной цилиндрической передаче,включающей в себя архимедов, эвольвентный или конволютный червяк и сопряженное с ним полувенцовое червячное колесо, согласно полезной модели, установлено еще одно полувенцовое червячное колесо, при этом упомянутые полувенцовые червячные колеса размещены симметрично червяку и образуют два угла обхвата червяка с общей биссектрисой, перпендикулярной главной плоскости передачи, и смещены в окружном направлении относительно друг друга на половину углового шага зубьев. Сущность полезной модели поясняется чертежом, на котором показан разрез заявляемой передачи торцовой плоскостью червяка, содержащей ось вращения двух полувенцовых червячных колес. Передача содержит цилиндрический червяк 1 и два полувенцовых червячных колеса 2,размещенных симметрично червяку 1 и смещенных в окружном направлении относительно друг друга на половину углового шага зубьев. Оси червяка 1 и полувенцовых червячных колес 2 отстоят друг от друга на межосевом расстоянии , при этом полувенцовые червячные колеса 2 с обеих сторон обхватывают червяк 1 на углахс общей биссектрисой, перпендикулярной главной плоскости передачи. Работает передача следующим образом. При вращении червяка 1 его витки воздействуют поочередно на дугах обхвата с угломна зубья полувенцовых червячных колес 2, в результате этого последние непрерывно поворачиваются вокруг собственной оси. При этом оси червяка 1 и полувенцовых червячных колес 2 находятся на расстоянии . 2 77732011.12.30 Благодаря тому что образующими боковых поверхностей зубьев каждого полувенцового червячного колеса 2 и витка червяка 1 являются прямые линии, которые при работе передачи совпадают на начальном цилиндре полувенцового червячного колеса 2, образуя линию контакта зуба и витка, перпендикулярную вектору скорости их скольжения, что является идеальным случаем для образования жидкостного трения и приводит к повышению КПД передачи. При зацеплении других частей зуба с витком червяка 1 расположение линии контакта незначительно отличается от 90 к вектору скорости скольжения и практически не оказывает влияния на КПД. Таким образом, в конструкции заявляемой червячной передачи устранена причина,вызывающая значительные потери. Поэтому она обладает более высоким КПД, что позволяет получить экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

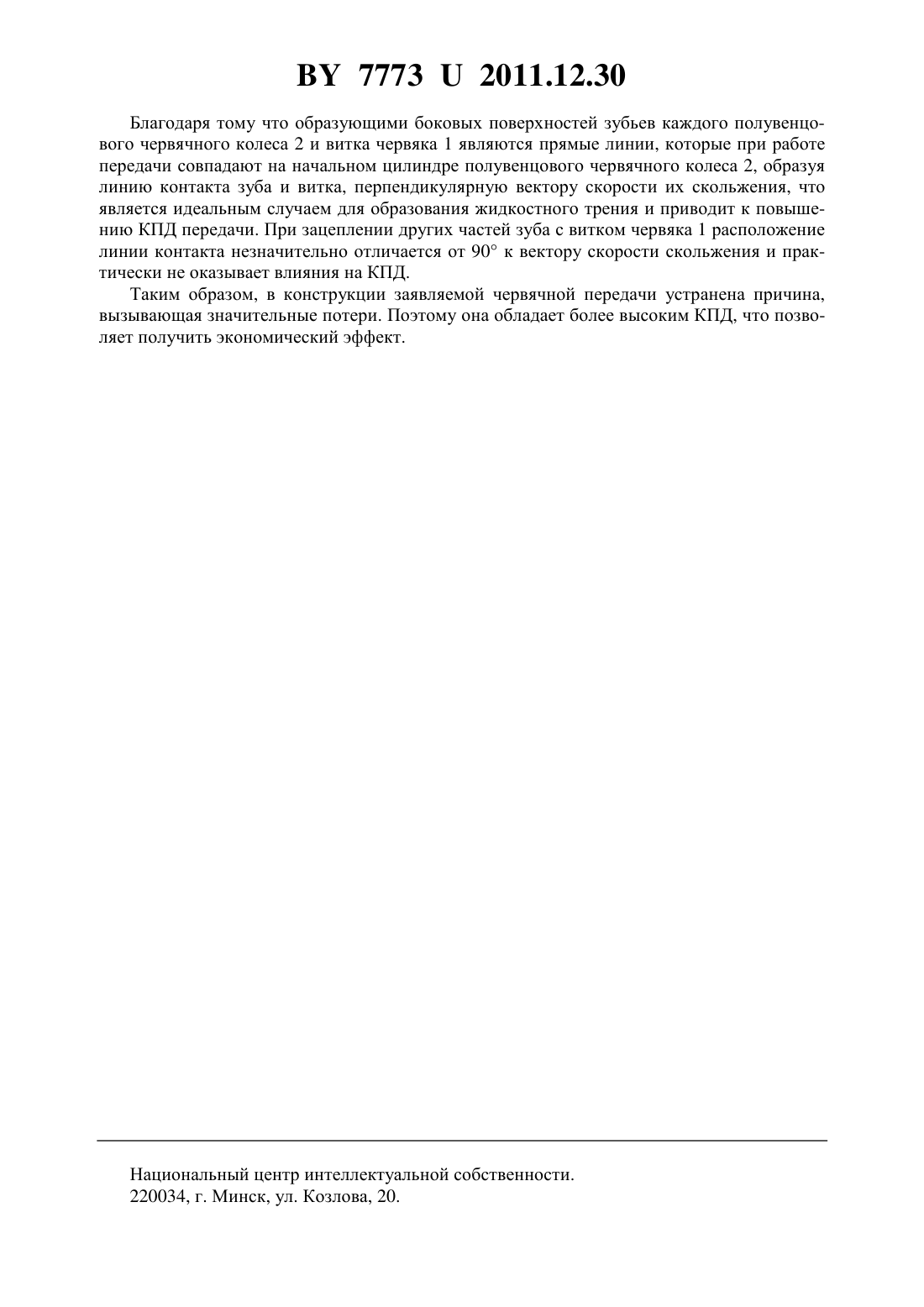

МПК / Метки

МПК: F16H 3/00, F16H 1/00

Метки: червячная, передача
