Устройство для улавливания ленты конвейера в случае ее обрыва

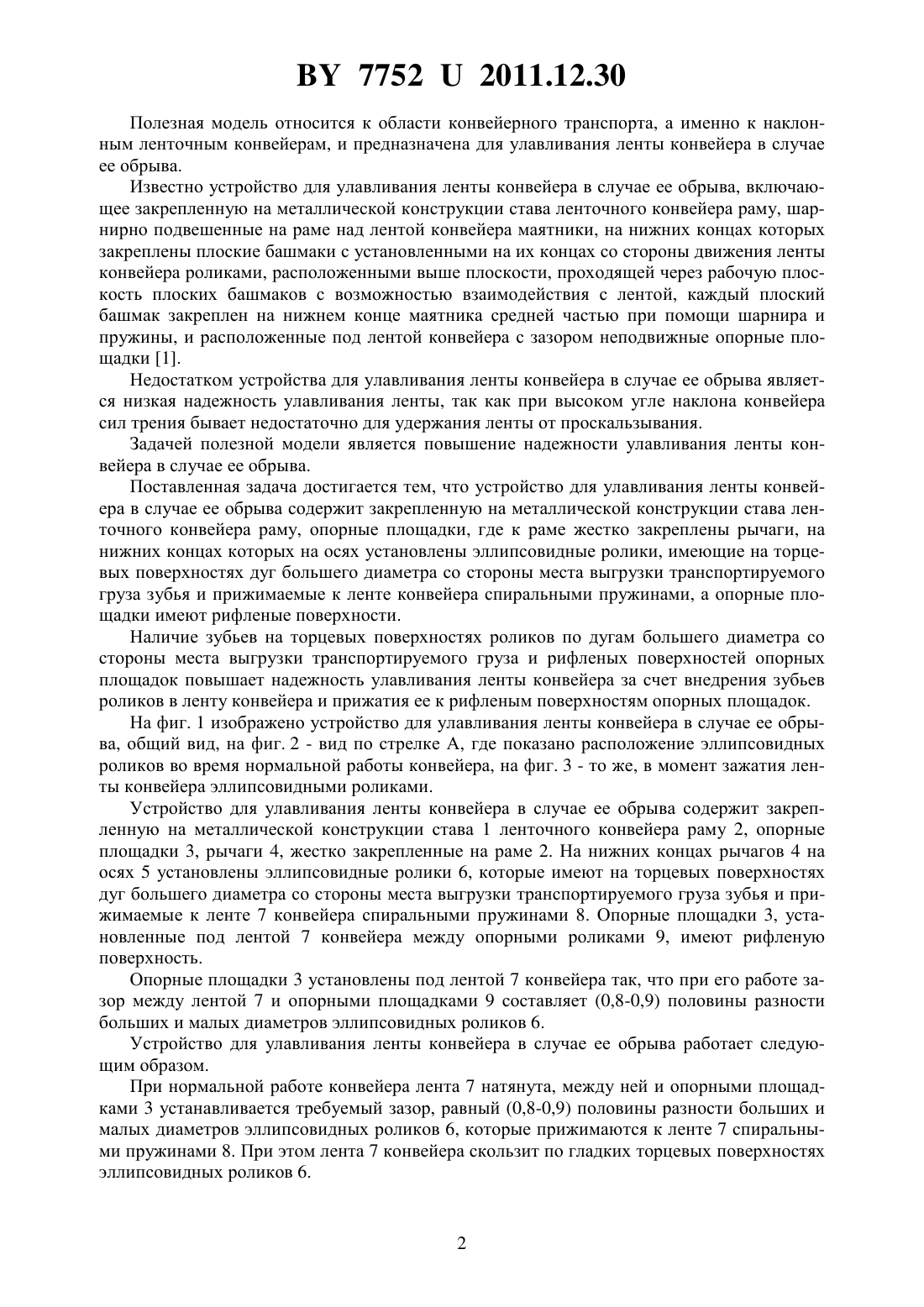

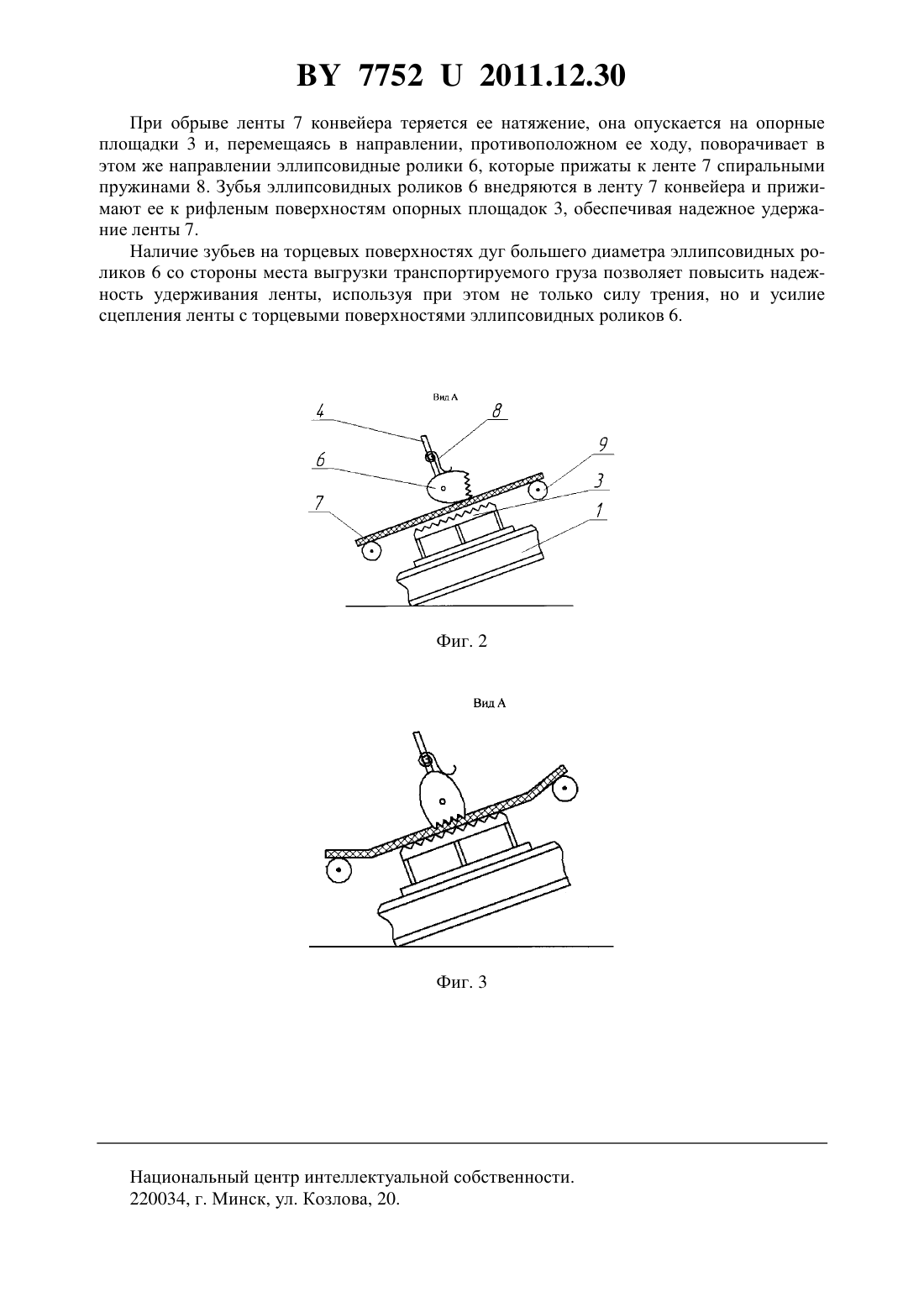

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ЛЕНТЫ КОНВЕЙЕРА В СЛУЧАЕ ЕЕ ОБРЫВА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Гришан Константин Юрьевич Вольский Александр Леонидович Горный Александр Владимирович Курьян Елена Сергеевна Воропаева Наталья Александровна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для улавливания ленты конвейера в случае ее обрыва содержит закрепленную на металлической конструкции става ленточного конвейера раму, опорные площадки, отличающееся тем, что к раме жестко закреплены рычаги, на нижних концах которых на осях установлены эллипсовидные ролики, имеющие на торцевых поверхностях дуг большего диаметра со стороны места выгрузки транспортируемого груза зубья и прижимаемые к ленте конвейера спиральными пружинами. 2. Устройство по п. 1, отличающееся тем, что опорные площадки имеют рифленые поверхности. 77522011.12.30 Полезная модель относится к области конвейерного транспорта, а именно к наклонным ленточным конвейерам, и предназначена для улавливания ленты конвейера в случае ее обрыва. Известно устройство для улавливания ленты конвейера в случае ее обрыва, включающее закрепленную на металлической конструкции става ленточного конвейера раму, шарнирно подвешенные на раме над лентой конвейера маятники, на нижних концах которых закреплены плоские башмаки с установленными на их концах со стороны движения ленты конвейера роликами, расположенными выше плоскости, проходящей через рабочую плоскость плоских башмаков с возможностью взаимодействия с лентой, каждый плоский башмак закреплен на нижнем конце маятника средней частью при помощи шарнира и пружины, и расположенные под лентой конвейера с зазором неподвижные опорные площадки 1. Недостатком устройства для улавливания ленты конвейера в случае ее обрыва является низкая надежность улавливания ленты, так как при высоком угле наклона конвейера сил трения бывает недостаточно для удержания ленты от проскальзывания. Задачей полезной модели является повышение надежности улавливания ленты конвейера в случае ее обрыва. Поставленная задача достигается тем, что устройство для улавливания ленты конвейера в случае ее обрыва содержит закрепленную на металлической конструкции става ленточного конвейера раму, опорные площадки, где к раме жестко закреплены рычаги, на нижних концах которых на осях установлены эллипсовидные ролики, имеющие на торцевых поверхностях дуг большего диаметра со стороны места выгрузки транспортируемого груза зубья и прижимаемые к ленте конвейера спиральными пружинами, а опорные площадки имеют рифленые поверхности. Наличие зубьев на торцевых поверхностях роликов по дугам большего диаметра со стороны места выгрузки транспортируемого груза и рифленых поверхностей опорных площадок повышает надежность улавливания ленты конвейера за счет внедрения зубьев роликов в ленту конвейера и прижатия ее к рифленым поверхностям опорных площадок. На фиг. 1 изображено устройство для улавливания ленты конвейера в случае ее обрыва, общий вид, на фиг. 2 - вид по стрелке А, где показано расположение эллипсовидных роликов во время нормальной работы конвейера, на фиг. 3 - то же, в момент зажатия ленты конвейера эллипсовидными роликами. Устройство для улавливания ленты конвейера в случае ее обрыва содержит закрепленную на металлической конструкции става 1 ленточного конвейера раму 2, опорные площадки 3, рычаги 4, жестко закрепленные на раме 2. На нижних концах рычагов 4 на осях 5 установлены эллипсовидные ролики 6, которые имеют на торцевых поверхностях дуг большего диаметра со стороны места выгрузки транспортируемого груза зубья и прижимаемые к ленте 7 конвейера спиральными пружинами 8. Опорные площадки 3, установленные под лентой 7 конвейера между опорными роликами 9, имеют рифленую поверхность. Опорные площадки 3 установлены под лентой 7 конвейера так, что при его работе зазор между лентой 7 и опорными площадками 9 составляет (0,8-0,9) половины разности больших и малых диаметров эллипсовидных роликов 6. Устройство для улавливания ленты конвейера в случае ее обрыва работает следующим образом. При нормальной работе конвейера лента 7 натянута, между ней и опорными площадками 3 устанавливается требуемый зазор, равный (0,8-0,9) половины разности больших и малых диаметров эллипсовидных роликов 6, которые прижимаются к ленте 7 спиральными пружинами 8. При этом лента 7 конвейера скользит по гладких торцевых поверхностях эллипсовидных роликов 6. 77522011.12.30 При обрыве ленты 7 конвейера теряется ее натяжение, она опускается на опорные площадки 3 и, перемещаясь в направлении, противоположном ее ходу, поворачивает в этом же направлении эллипсовидные ролики 6, которые прижаты к ленте 7 спиральными пружинами 8. Зубья эллипсовидных роликов 6 внедряются в ленту 7 конвейера и прижимают ее к рифленым поверхностям опорных площадок 3, обеспечивая надежное удержание ленты 7. Наличие зубьев на торцевых поверхностях дуг большего диаметра эллипсовидных роликов 6 со стороны места выгрузки транспортируемого груза позволяет повысить надежность удерживания ленты, используя при этом не только силу трения, но и усилие сцепления ленты с торцевыми поверхностями эллипсовидных роликов 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
