Рабочий орган орудия для уборки камней

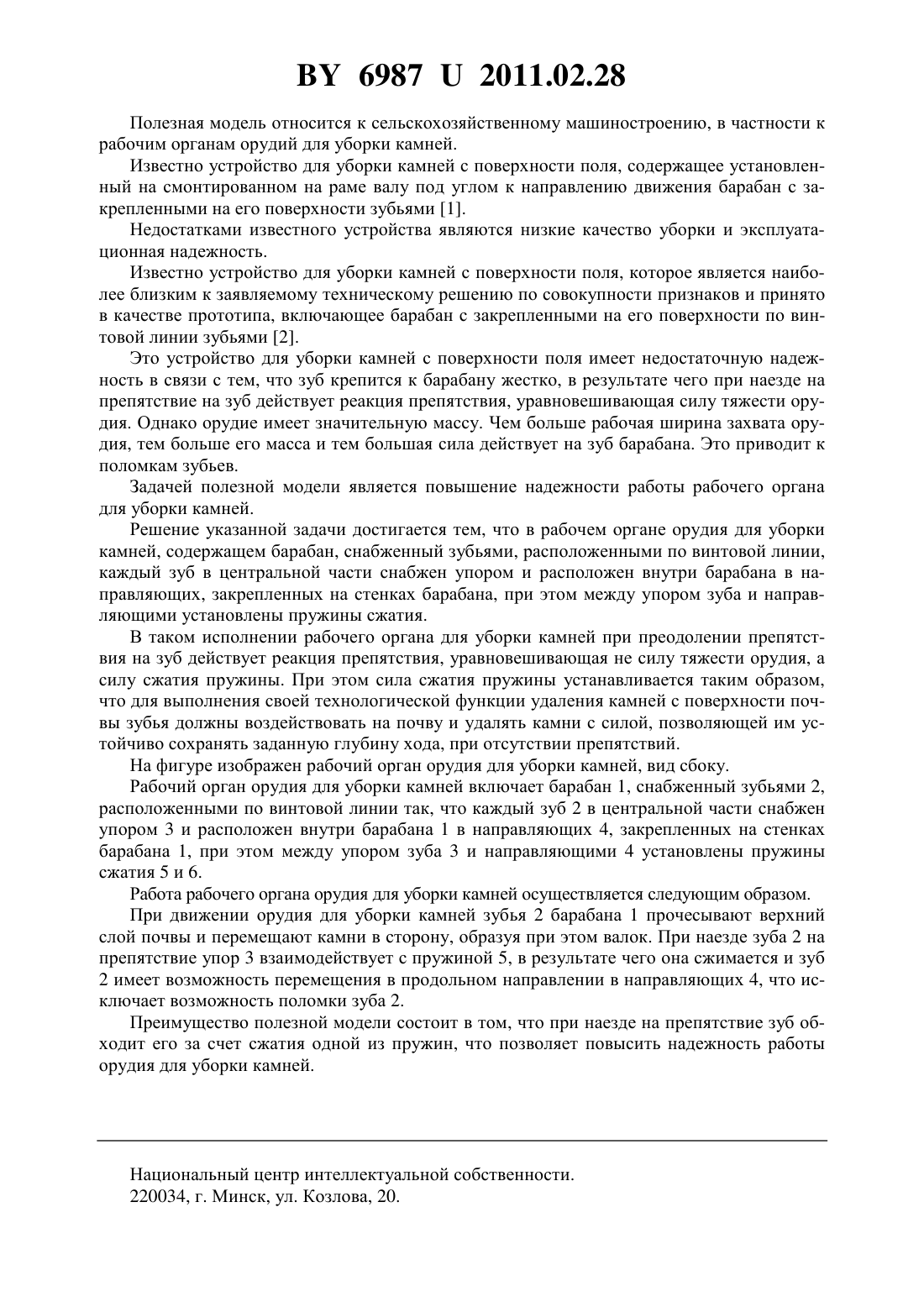

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ОРУДИЯ ДЛЯ УБОРКИ КАМНЕЙ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Тычина Георгий Григорьевич Назаров Александр Сергеевич Бакач Николай Георгиевич Азаренко Владимир Витальевич Гатчина Юлия Вячеславовна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Рабочий орган орудия для уборки камней, содержащий барабан, снабженный зубьями,расположенными по винтовой линии, отличающийся тем, что каждый зуб в центральной части снабжен упором и расположен внутри барабана в направляющих, закрепленных на стенках барабана, при этом между упором зуба и направляющими установлены пружины сжатия. 69872011.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к рабочим органам орудий для уборки камней. Известно устройство для уборки камней с поверхности поля, содержащее установленный на смонтированном на раме валу под углом к направлению движения барабан с закрепленными на его поверхности зубьями 1. Недостатками известного устройства являются низкие качество уборки и эксплуатационная надежность. Известно устройство для уборки камней с поверхности поля, которое является наиболее близким к заявляемому техническому решению по совокупности признаков и принято в качестве прототипа, включающее барабан с закрепленными на его поверхности по винтовой линии зубьями 2. Это устройство для уборки камней с поверхности поля имеет недостаточную надежность в связи с тем, что зуб крепится к барабану жестко, в результате чего при наезде на препятствие на зуб действует реакция препятствия, уравновешивающая силу тяжести орудия. Однако орудие имеет значительную массу. Чем больше рабочая ширина захвата орудия, тем больше его масса и тем большая сила действует на зуб барабана. Это приводит к поломкам зубьев. Задачей полезной модели является повышение надежности работы рабочего органа для уборки камней. Решение указанной задачи достигается тем, что в рабочем органе орудия для уборки камней, содержащем барабан, снабженный зубьями, расположенными по винтовой линии,каждый зуб в центральной части снабжен упором и расположен внутри барабана в направляющих, закрепленных на стенках барабана, при этом между упором зуба и направляющими установлены пружины сжатия. В таком исполнении рабочего органа для уборки камней при преодолении препятствия на зуб действует реакция препятствия, уравновешивающая не силу тяжести орудия, а силу сжатия пружины. При этом сила сжатия пружины устанавливается таким образом,что для выполнения своей технологической функции удаления камней с поверхности почвы зубья должны воздействовать на почву и удалять камни с силой, позволяющей им устойчиво сохранять заданную глубину хода, при отсутствии препятствий. На фигуре изображен рабочий орган орудия для уборки камней, вид сбоку. Рабочий орган орудия для уборки камней включает барабан 1, снабженный зубьями 2,расположенными по винтовой линии так, что каждый зуб 2 в центральной части снабжен упором 3 и расположен внутри барабана 1 в направляющих 4, закрепленных на стенках барабана 1, при этом между упором зуба 3 и направляющими 4 установлены пружины сжатия 5 и 6. Работа рабочего органа орудия для уборки камней осуществляется следующим образом. При движении орудия для уборки камней зубья 2 барабана 1 прочесывают верхний слой почвы и перемещают камни в сторону, образуя при этом валок. При наезде зуба 2 на препятствие упор 3 взаимодействует с пружиной 5, в результате чего она сжимается и зуб 2 имеет возможность перемещения в продольном направлении в направляющих 4, что исключает возможность поломки зуба 2. Преимущество полезной модели состоит в том, что при наезде на препятствие зуб обходит его за счет сжатия одной из пружин, что позволяет повысить надежность работы орудия для уборки камней. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
