Устройство для подогрева жидкого препарата

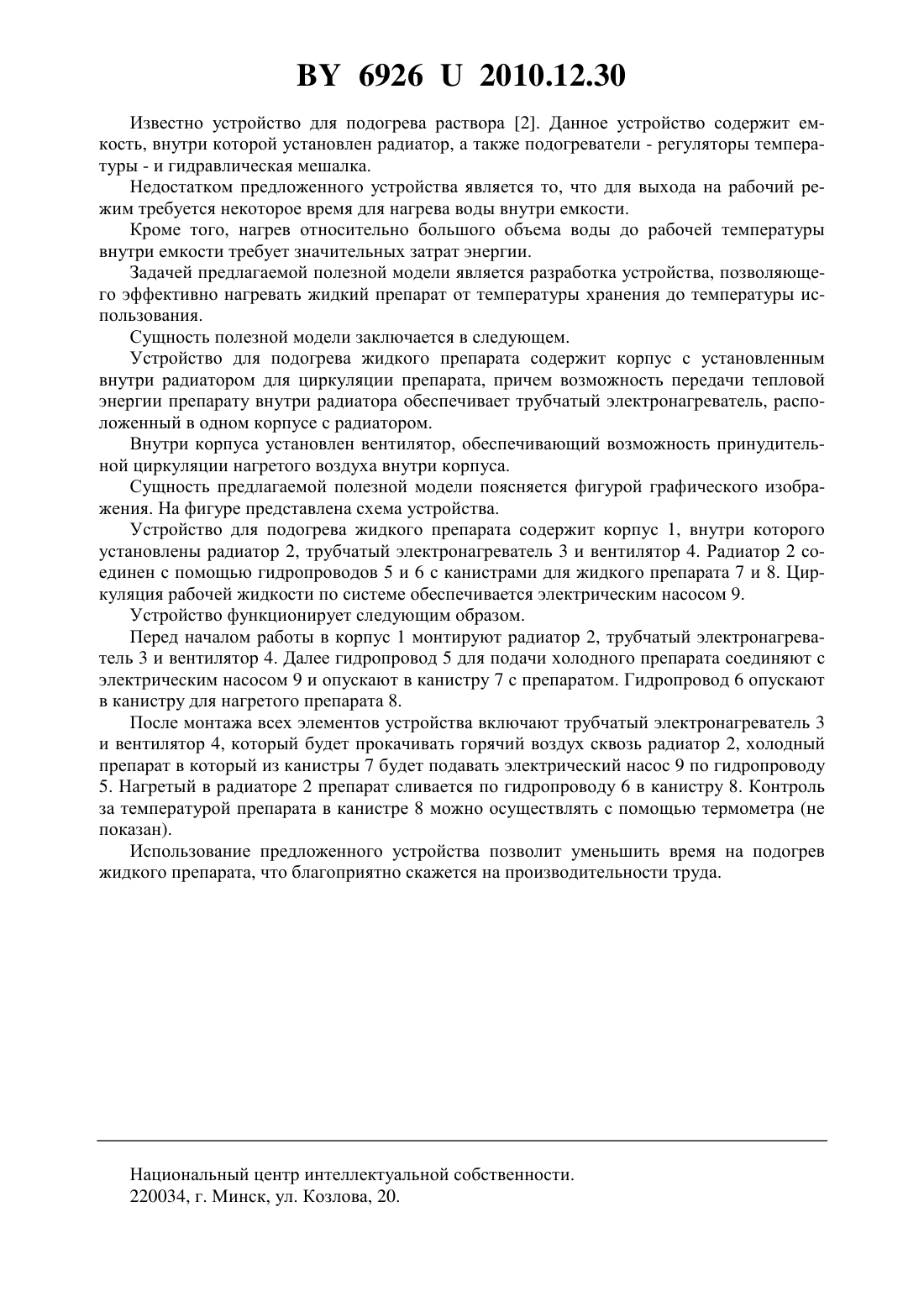

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДОГРЕВА ЖИДКОГО ПРЕПАРАТА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Ладутько Сергей Николаевич Свиридов Александр Викторович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для подогрева жидкого препарата, содержащее корпус с установленным внутри радиатором для циркуляции препарата, отличающееся тем, что возможность передачи тепловой энергии препарату внутри радиатора обеспечивает трубчатый электронагреватель, расположенный в одном корпусе с радиатором. 2. Устройство по п. 1, отличающееся тем, что содержит вентилятор, обеспечивающий возможность принудительной циркуляции нагретого воздуха внутри корпуса. Полезная модель относится к сельскому хозяйству, в частности к устройствам для подогрева жидких микробиологических препаратов. Известен тепловентилятор, содержащий корпус с входным и выходным отверстиями,вентилятор и нагреватель 1. Вентилятор прокачивает воздух через нагреватель, где и происходит нагрев воздуха. Недостатком данного устройства является то, что его невозможно использовать в устройствах для подогрева жидкого препарата без существенной модернизации. 69262010.12.30 Известно устройство для подогрева раствора 2. Данное устройство содержит емкость, внутри которой установлен радиатор, а также подогреватели - регуляторы температуры - и гидравлическая мешалка. Недостатком предложенного устройства является то, что для выхода на рабочий режим требуется некоторое время для нагрева воды внутри емкости. Кроме того, нагрев относительно большого объема воды до рабочей температуры внутри емкости требует значительных затрат энергии. Задачей предлагаемой полезной модели является разработка устройства, позволяющего эффективно нагревать жидкий препарат от температуры хранения до температуры использования. Сущность полезной модели заключается в следующем. Устройство для подогрева жидкого препарата содержит корпус с установленным внутри радиатором для циркуляции препарата, причем возможность передачи тепловой энергии препарату внутри радиатора обеспечивает трубчатый электронагреватель, расположенный в одном корпусе с радиатором. Внутри корпуса установлен вентилятор, обеспечивающий возможность принудительной циркуляции нагретого воздуха внутри корпуса. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема устройства. Устройство для подогрева жидкого препарата содержит корпус 1, внутри которого установлены радиатор 2, трубчатый электронагреватель 3 и вентилятор 4. Радиатор 2 соединен с помощью гидропроводов 5 и 6 с канистрами для жидкого препарата 7 и 8. Циркуляция рабочей жидкости по системе обеспечивается электрическим насосом 9. Устройство функционирует следующим образом. Перед началом работы в корпус 1 монтируют радиатор 2, трубчатый электронагреватель 3 и вентилятор 4. Далее гидропровод 5 для подачи холодного препарата соединяют с электрическим насосом 9 и опускают в канистру 7 с препаратом. Гидропровод 6 опускают в канистру для нагретого препарата 8. После монтажа всех элементов устройства включают трубчатый электронагреватель 3 и вентилятор 4, который будет прокачивать горячий воздух сквозь радиатор 2, холодный препарат в который из канистры 7 будет подавать электрический насос 9 по гидропроводу 5. Нагретый в радиаторе 2 препарат сливается по гидропроводу 6 в канистру 8. Контроль за температурой препарата в канистре 8 можно осуществлять с помощью термометра (не показан). Использование предложенного устройства позволит уменьшить время на подогрев жидкого препарата, что благоприятно скажется на производительности труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
