Индикаторный глубиномер

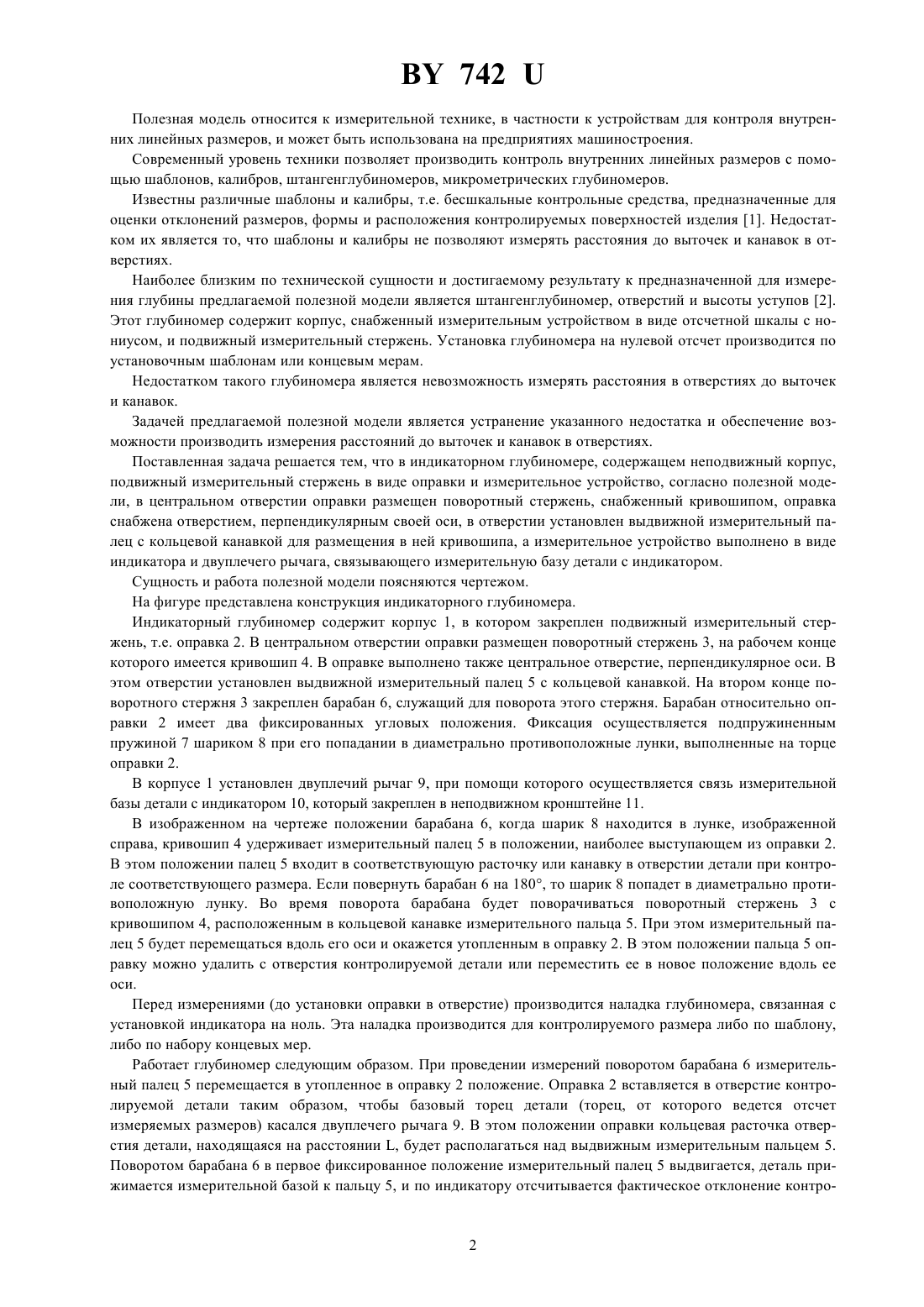

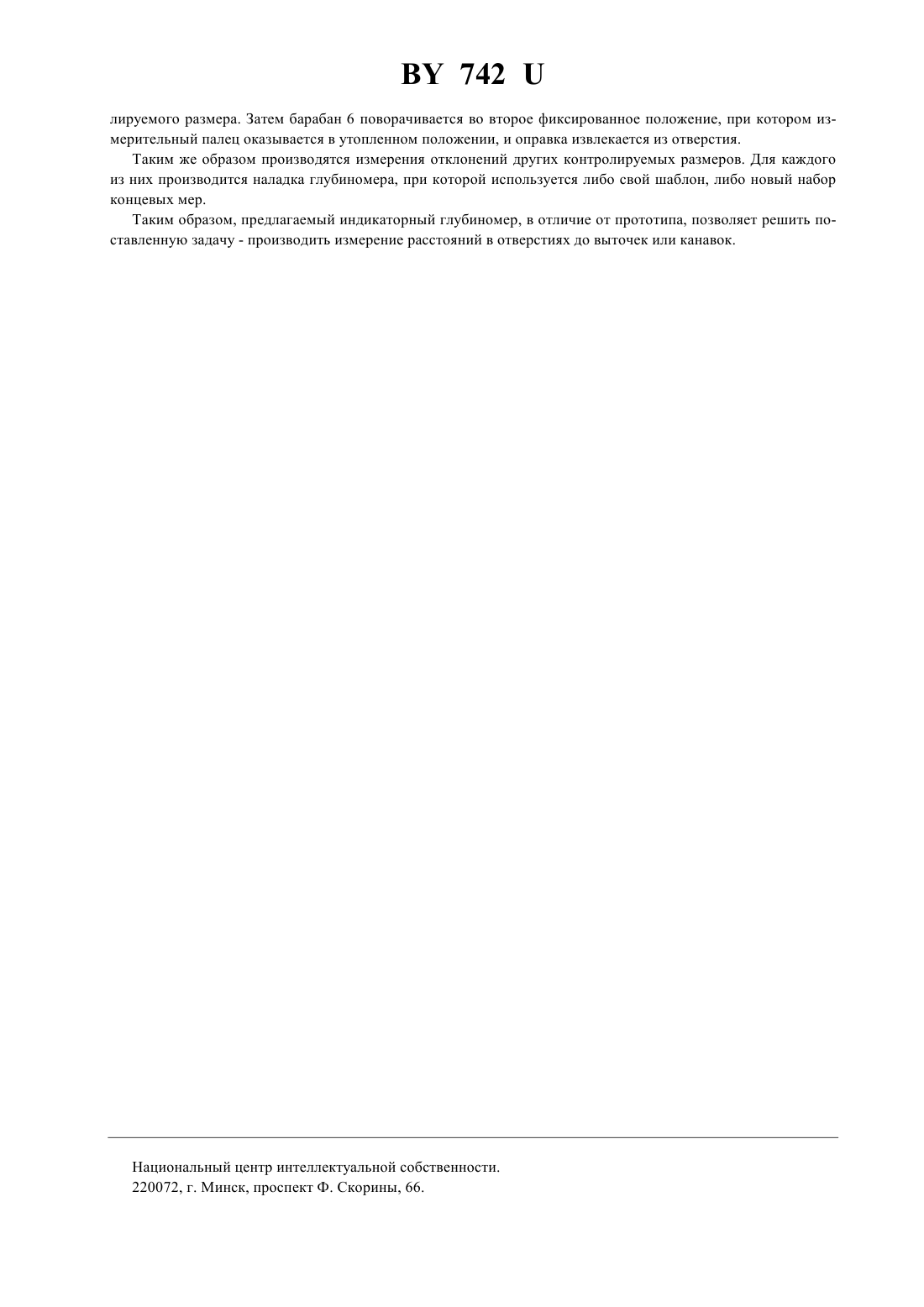

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевский государственный технический университет(73) Патентообладатель Могилевский государственный технический университет(57) Индикаторный глубиномер, содержащий неподвижный корпус, подвижный измерительный стержень в виде оправки и измерительное устройство, отличающийся тем, что в центральном отверстии оправки размещен поворотный стержень, снабженный кривошипом, оправка снабжена отверстием, перпендикулярным своей оси, в этом отверстии установлен выдвижной измерительный палец с кольцевой канавкой для размещения в ней кривошипа, а измерительное устройство выполнено в виде индикатора и двуплечего рычага, связывающего измерительную базу детали с индикатором.(56) 1. Городецкий Ю.Г. Конструкции, расчет и эксплуатация измерительных инструментов и приборов. Учебник для техникумов. - М. Машиностроение, 1971. - С. 26-50 66-70. 2. Балонкина И.И., Кутай А.К., Сорочкин Б.М., Тайц Б.А. Точность и производственный контроль в машиностроении Справочник / Под общ. ред. А.К. Кутая, Б.М. Сорочкина. - М. Машиностроение, 1983. - С. 141-144 742 Полезная модель относится к измерительной технике, в частности к устройствам для контроля внутренних линейных размеров, и может быть использована на предприятиях машиностроения. Современный уровень техники позволяет производить контроль внутренних линейных размеров с помощью шаблонов, калибров, штангенглубиномеров, микрометрических глубиномеров. Известны различные шаблоны и калибры, т.е. бесшкальные контрольные средства, предназначенные для оценки отклонений размеров, формы и расположения контролируемых поверхностей изделия 1. Недостатком их является то, что шаблоны и калибры не позволяют измерять расстояния до выточек и канавок в отверстиях. Наиболее близким по технической сущности и достигаемому результату к предназначенной для измерения глубины предлагаемой полезной модели является штангенглубиномер, отверстий и высоты уступов 2. Этот глубиномер содержит корпус, снабженный измерительным устройством в виде отсчетной шкалы с нониусом, и подвижный измерительный стержень. Установка глубиномера на нулевой отсчет производится по установочным шаблонам или концевым мерам. Недостатком такого глубиномера является невозможность измерять расстояния в отверстиях до выточек и канавок. Задачей предлагаемой полезной модели является устранение указанного недостатка и обеспечение возможности производить измерения расстояний до выточек и канавок в отверстиях. Поставленная задача решается тем, что в индикаторном глубиномере, содержащем неподвижный корпус,подвижный измерительный стержень в виде оправки и измерительное устройство, согласно полезной модели, в центральном отверстии оправки размещен поворотный стержень, снабженный кривошипом, оправка снабжена отверстием, перпендикулярным своей оси, в отверстии установлен выдвижной измерительный палец с кольцевой канавкой для размещения в ней кривошипа, а измерительное устройство выполнено в виде индикатора и двуплечего рычага, связывающего измерительную базу детали с индикатором. Сущность и работа полезной модели поясняются чертежом. На фигуре представлена конструкция индикаторного глубиномера. Индикаторный глубиномер содержит корпус 1, в котором закреплен подвижный измерительный стержень, т.е. оправка 2. В центральном отверстии оправки размещен поворотный стержень 3, на рабочем конце которого имеется кривошип 4. В оправке выполнено также центральное отверстие, перпендикулярное оси. В этом отверстии установлен выдвижной измерительный палец 5 с кольцевой канавкой. На втором конце поворотного стержня 3 закреплен барабан 6, служащий для поворота этого стержня. Барабан относительно оправки 2 имеет два фиксированных угловых положения. Фиксация осуществляется подпружиненным пружиной 7 шариком 8 при его попадании в диаметрально противоположные лунки, выполненные на торце оправки 2. В корпусе 1 установлен двуплечий рычаг 9, при помощи которого осуществляется связь измерительной базы детали с индикатором 10, который закреплен в неподвижном кронштейне 11. В изображенном на чертеже положении барабана 6, когда шарик 8 находится в лунке, изображенной справа, кривошип 4 удерживает измерительный палец 5 в положении, наиболее выступающем из оправки 2. В этом положении палец 5 входит в соответствующую расточку или канавку в отверстии детали при контроле соответствующего размера. Если повернуть барабан 6 на 180, то шарик 8 попадет в диаметрально противоположную лунку. Во время поворота барабана будет поворачиваться поворотный стержень 3 с кривошипом 4, расположенным в кольцевой канавке измерительного пальца 5. При этом измерительный палец 5 будет перемещаться вдоль его оси и окажется утопленным в оправку 2. В этом положении пальца 5 оправку можно удалить с отверстия контролируемой детали или переместить ее в новое положение вдоль ее оси. Перед измерениями (до установки оправки в отверстие) производится наладка глубиномера, связанная с установкой индикатора на ноль. Эта наладка производится для контролируемого размера либо по шаблону,либо по набору концевых мер. Работает глубиномер следующим образом. При проведении измерений поворотом барабана 6 измерительный палец 5 перемещается в утопленное в оправку 2 положение. Оправка 2 вставляется в отверстие контролируемой детали таким образом, чтобы базовый торец детали (торец, от которого ведется отсчет измеряемых размеров) касался двуплечего рычага 9. В этом положении оправки кольцевая расточка отверстия детали, находящаяся на расстоянии , будет располагаться над выдвижным измерительным пальцем 5. Поворотом барабана 6 в первое фиксированное положение измерительный палец 5 выдвигается, деталь прижимается измерительной базой к пальцу 5, и по индикатору отсчитывается фактическое отклонение контро 2 742 лируемого размера. Затем барабан 6 поворачивается во второе фиксированное положение, при котором измерительный палец оказывается в утопленном положении, и оправка извлекается из отверстия. Таким же образом производятся измерения отклонений других контролируемых размеров. Для каждого из них производится наладка глубиномера, при которой используется либо свой шаблон, либо новый набор концевых мер. Таким образом, предлагаемый индикаторный глубиномер, в отличие от прототипа, позволяет решить поставленную задачу - производить измерение расстояний в отверстиях до выточек или канавок. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
