Устройство для выдерживания расстояния между рамками пчелиного улья

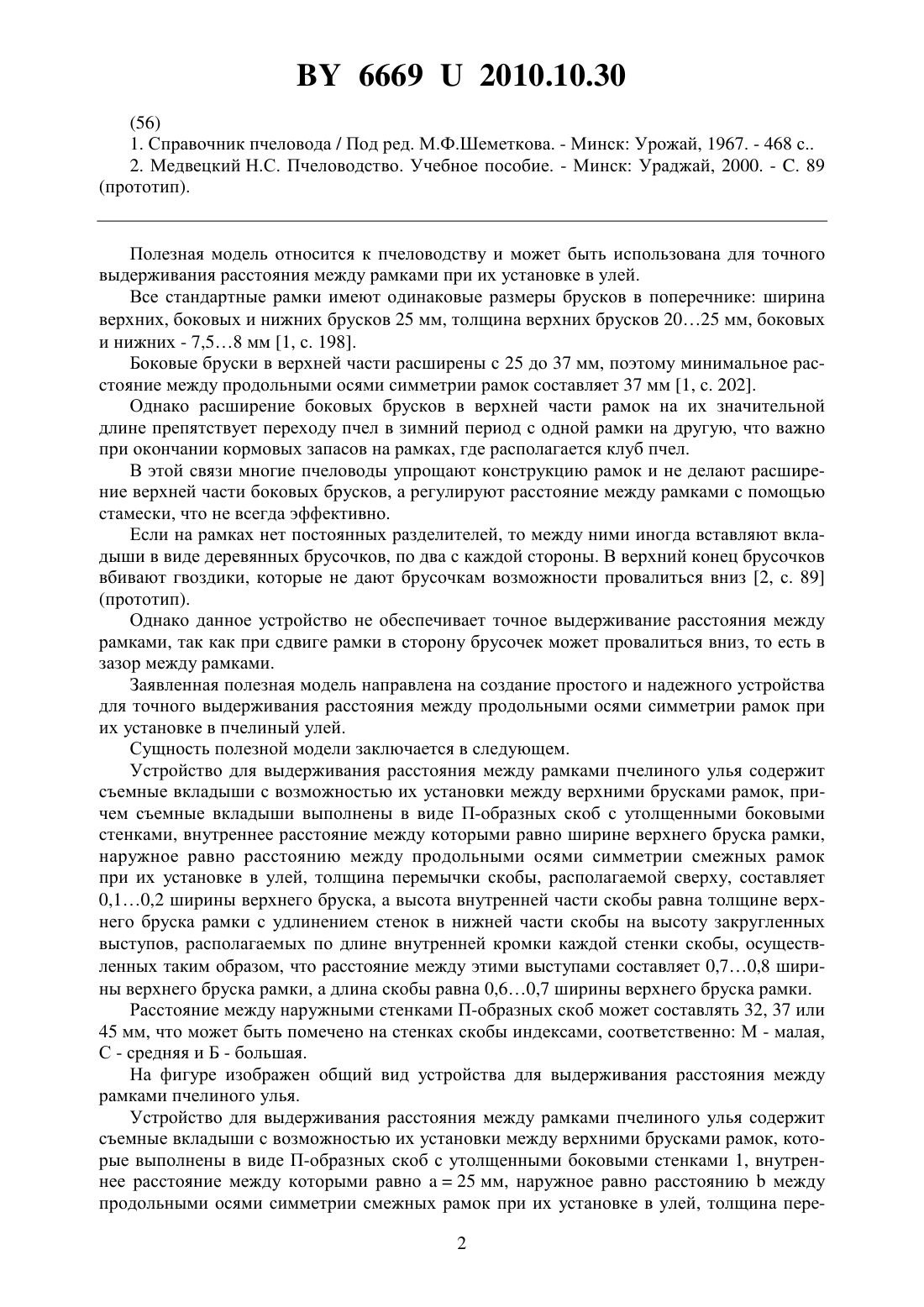

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫДЕРЖИВАНИЯ РАССТОЯНИЯ МЕЖДУ РАМКАМИ ПЧЕЛИНОГО УЛЬЯ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Мария Вацлавовна Ладутько Сергей Николаевич Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для выдерживания расстояния между рамками пчелиного улья, содержащее съемные вкладыши с возможностью их установки между верхними брусками рамок, отличающееся тем, что съемные вкладыши выполнены в виде П-образных скоб с утолщенными боковыми стенками, внутреннее расстояние между которыми равно ширине верхнего бруска рамки, наружное равно расстоянию между продольными осями симметрии смежных рамок при их установке в улей, толщина перемычки скобы, располагаемой сверху, составляет 0,10,2 ширины верхнего бруска, а высота внутренней части скобы равна толщине верхнего бруска рамки с удлинением стенок в нижней части скобы на высоту закругленных выступов, располагаемых по длине внутренней кромки каждой стенки скобы, осуществленных таким образом, что расстояние между этими выступами составляет 0,70,8 ширины верхнего бруска рамки, а длина скобы равна 0,60,7 ширины верхнего бруска рамки. 2. Устройство по п. 1, отличающееся тем, что расстояние между наружными стенками П-образных скоб может составлять 32, 37 или 45 мм, что может быть помечено на стенках скобы индексами, соответственно М - малая, С - средняя и Б - большая.(прототип). Полезная модель относится к пчеловодству и может быть использована для точного выдерживания расстояния между рамками при их установке в улей. Все стандартные рамки имеют одинаковые размеры брусков в поперечнике ширина верхних, боковых и нижних брусков 25 мм, толщина верхних брусков 2025 мм, боковых и нижних - 7,58 мм 1, с. 198. Боковые бруски в верхней части расширены с 25 до 37 мм, поэтому минимальное расстояние между продольными осями симметрии рамок составляет 37 мм 1, с. 202. Однако расширение боковых брусков в верхней части рамок на их значительной длине препятствует переходу пчел в зимний период с одной рамки на другую, что важно при окончании кормовых запасов на рамках, где располагается клуб пчел. В этой связи многие пчеловоды упрощают конструкцию рамок и не делают расширение верхней части боковых брусков, а регулируют расстояние между рамками с помощью стамески, что не всегда эффективно. Если на рамках нет постоянных разделителей, то между ними иногда вставляют вкладыши в виде деревянных брусочков, по два с каждой стороны. В верхний конец брусочков вбивают гвоздики, которые не дают брусочкам возможности провалиться вниз 2, с. 89(прототип). Однако данное устройство не обеспечивает точное выдерживание расстояния между рамками, так как при сдвиге рамки в сторону брусочек может провалиться вниз, то есть в зазор между рамками. Заявленная полезная модель направлена на создание простого и надежного устройства для точного выдерживания расстояния между продольными осями симметрии рамок при их установке в пчелиный улей. Сущность полезной модели заключается в следующем. Устройство для выдерживания расстояния между рамками пчелиного улья содержит съемные вкладыши с возможностью их установки между верхними брусками рамок, причем съемные вкладыши выполнены в виде П-образных скоб с утолщенными боковыми стенками, внутреннее расстояние между которыми равно ширине верхнего бруска рамки,наружное равно расстоянию между продольными осями симметрии смежных рамок при их установке в улей, толщина перемычки скобы, располагаемой сверху, составляет 0,10,2 ширины верхнего бруска, а высота внутренней части скобы равна толщине верхнего бруска рамки с удлинением стенок в нижней части скобы на высоту закругленных выступов, располагаемых по длине внутренней кромки каждой стенки скобы, осуществленных таким образом, что расстояние между этими выступами составляет 0,70,8 ширины верхнего бруска рамки, а длина скобы равна 0,60,7 ширины верхнего бруска рамки. Расстояние между наружными стенками П-образных скоб может составлять 32, 37 или 45 мм, что может быть помечено на стенках скобы индексами, соответственно М - малая,С - средняя и Б - большая. На фигуре изображен общий вид устройства для выдерживания расстояния между рамками пчелиного улья. Устройство для выдерживания расстояния между рамками пчелиного улья содержит съемные вкладыши с возможностью их установки между верхними брусками рамок, которые выполнены в виде П-образных скоб с утолщенными боковыми стенками 1, внутреннее расстояние между которыми равно 25 мм, наружное равно расстояниюмежду продольными осями симметрии смежных рамок при их установке в улей, толщина пере 2 66692010.10.30 мычки 2 скобы 2,55,0 мм, а высота внутренней части скобы 2025 мм с удлинением стенок в нижней части скобы на высоту закругленных выступов 3 на величину 56 мм, осуществленных таким образом, что расстояние между выступамисоставляет 1820 мм, а длина скобы 1518 мм. Расстояние между наружными стенками П-образных скоб может составлять 32, 37 или 45 мм, что может быть помечено на стенках скобы индексами 4, соответственно М - малая, С - средняя и Б - большая. Устройство для выдерживания расстояния между рамками пчелиного улья функционирует следующим образом. По концам верхнего бруска каждой рамки, изготовленной без постоянных разделителей, насаживают сверху бруска предлагаемые П-образные скобы. Если рамка только с вощиной, без отстроенных сотов, то скобы ставят с индексом М,что обеспечит расстояние между продольными осями симметрии рамок при их установке в улей, равное 32 мм. После отстройки пчелами сотов, в начале медосбора, скобы с индексом М заменяют на скобы с индексом С, что обеспечит расстояние между осями рамок 37 мм. При наступлении интенсивного медосбора скобы с индексом С заменяют на скобы с индексом Б, тем самым увеличивают расстояние между осями симметрии рамок до 45 мм,что обеспечит их интенсивное заполнение медом, исключив засев таких рамок пчелиной маткой. В серийном производстве П-образные скобы устройства можно сделать из пластмассы, применяемой для изготовления бытовой посуды или деталей сельскохозяйственных машин. Стоимость таких деталей невысокая, так как для снижения расхода материала скобы можно сделать пустотелыми. В условиях небольшой пасеки П-образные скобы могут быть изготовлены из полосок консервной жести с закрепленными внутри боковых стенок деревянными прокладками,используя водостойкий клей, небольшие гвозди или шурупы. Толщина перемычкиможет быть уменьшена в этом случае до толщины жести, порядка 0,30,5 мм. Внедрение устройства для выдерживания расстояния между рамками пчелиного улья в производство позволит упростить обслуживание пчелосемей, улучшить сохранность пчел в зимний период и увеличить производство меда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
