Устройство размола проб

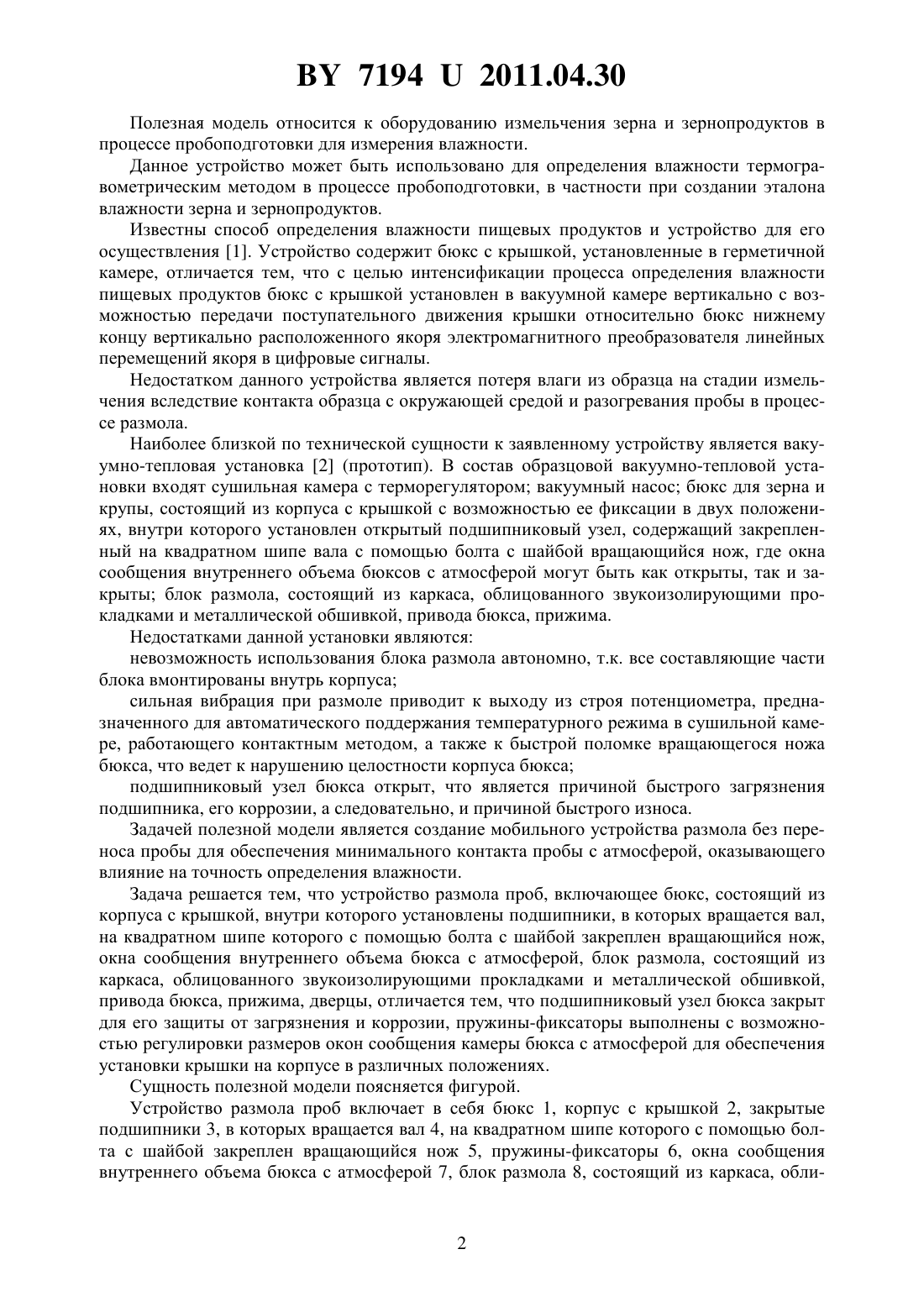

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский государственный институт метрологии(72) Авторы Золоторевич Елена Александровна Севрук Ольга Александровна Иванова Светлана Викторовна(73) Патентообладатель Республиканское унитарное предприятие Белорусский государственный институт метрологии(57) Устройство размола проб, включающее бюкс, состоящий из корпуса с крышкой, внутри которого установлены подшипники, в которых вращается вал, на квадратном шипе которого с помощью болта с шайбой закреплен вращающийся нож, окна сообщения внутреннего объема бюкса с атмосферой, блок размола, состоящий из каркаса, облицованного звукоизолирующими прокладками и металлической обшивкой, привода бюкса,прижима, дверцы, отличающееся тем, что подшипниковый узел бюкса закрыт для его защиты от загрязнения и коррозии, пружины-фиксаторы выполнены с возможностью регулировки размеров окон сообщения камеры бюкса с атмосферой для обеспечения установки крышки на корпусе в различных положениях.(56) 1. Патент РФ на изобретение 99128001. 2. ГОСТ 8.432-81 ГСОЕИ. Влажность зерна и продуктов его переработки. Методика выполнения измерений на образцовой вакуумно-тепловой установке. 71942011.04.30 Полезная модель относится к оборудованию измельчения зерна и зернопродуктов в процессе пробоподготовки для измерения влажности. Данное устройство может быть использовано для определения влажности термогравометрическим методом в процессе пробоподготовки, в частности при создании эталона влажности зерна и зернопродуктов. Известны способ определения влажности пищевых продуктов и устройство для его осуществления 1. Устройство содержит бюкс с крышкой, установленные в герметичной камере, отличается тем, что с целью интенсификации процесса определения влажности пищевых продуктов бюкс с крышкой установлен в вакуумной камере вертикально с возможностью передачи поступательного движения крышки относительно бюкс нижнему концу вертикально расположенного якоря электромагнитного преобразователя линейных перемещений якоря в цифровые сигналы. Недостатком данного устройства является потеря влаги из образца на стадии измельчения вследствие контакта образца с окружающей средой и разогревания пробы в процессе размола. Наиболее близкой по технической сущности к заявленному устройству является вакуумно-тепловая установка 2 (прототип). В состав образцовой вакуумно-тепловой установки входят сушильная камера с терморегулятором вакуумный насос бюкс для зерна и крупы, состоящий из корпуса с крышкой с возможностью ее фиксации в двух положениях, внутри которого установлен открытый подшипниковый узел, содержащий закрепленный на квадратном шипе вала с помощью болта с шайбой вращающийся нож, где окна сообщения внутреннего объема бюксов с атмосферой могут быть как открыты, так и закрыты блок размола, состоящий из каркаса, облицованного звукоизолирующими прокладками и металлической обшивкой, привода бюкса, прижима. Недостатками данной установки являются невозможность использования блока размола автономно, т.к. все составляющие части блока вмонтированы внутрь корпуса сильная вибрация при размоле приводит к выходу из строя потенциометра, предназначенного для автоматического поддержания температурного режима в сушильной камере, работающего контактным методом, а также к быстрой поломке вращающегося ножа бюкса, что ведет к нарушению целостности корпуса бюкса подшипниковый узел бюкса открыт, что является причиной быстрого загрязнения подшипника, его коррозии, а следовательно, и причиной быстрого износа. Задачей полезной модели является создание мобильного устройства размола без переноса пробы для обеспечения минимального контакта пробы с атмосферой, оказывающего влияние на точность определения влажности. Задача решается тем, что устройство размола проб, включающее бюкс, состоящий из корпуса с крышкой, внутри которого установлены подшипники, в которых вращается вал,на квадратном шипе которого с помощью болта с шайбой закреплен вращающийся нож,окна сообщения внутреннего объема бюкса с атмосферой, блок размола, состоящий из каркаса, облицованного звукоизолирующими прокладками и металлической обшивкой,привода бюкса, прижима, дверцы, отличается тем, что подшипниковый узел бюкса закрыт для его защиты от загрязнения и коррозии, пружины-фиксаторы выполнены с возможностью регулировки размеров окон сообщения камеры бюкса с атмосферой для обеспечения установки крышки на корпусе в различных положениях. Сущность полезной модели поясняется фигурой. Устройство размола проб включает в себя бюкс 1, корпус с крышкой 2, закрытые подшипники 3, в которых вращается вал 4, на квадратном шипе которого с помощью болта с шайбой закреплен вращающийся нож 5, пружины-фиксаторы 6, окна сообщения внутреннего объема бюкса с атмосферой 7, блок размола 8, состоящий из каркаса, обли 2 71942011.04.30 цованного звукоизолирующими прокладками и металлической обшивкой, привода бюкса,прижима, дверцы. Устройство размола работает следующим образом. Для размола пробы равномерно насыпают образец в бюкс 1 и закрывают крышкой. Пружины-фиксаторы 6 фиксируют крышку бюкса 1 в заданном положении. Устанавливают бюкс 1 в блок размола 8 и фиксируют его от проворота. Далее опускают прижим блока размола 8 в крайнее нижнее положение для прижимания бюкса 1. Включают блок размола 8 и приводят в движение вал 4 и мелющий нож 5 бюкса 1 соответственно. По завершению размола поднимают прижим блока размола 8 и фиксируют его в крайнем верхнем положении, извлекают бюкс 1 из блока размола 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
