Устройство для мойки корнеклубнеплодов

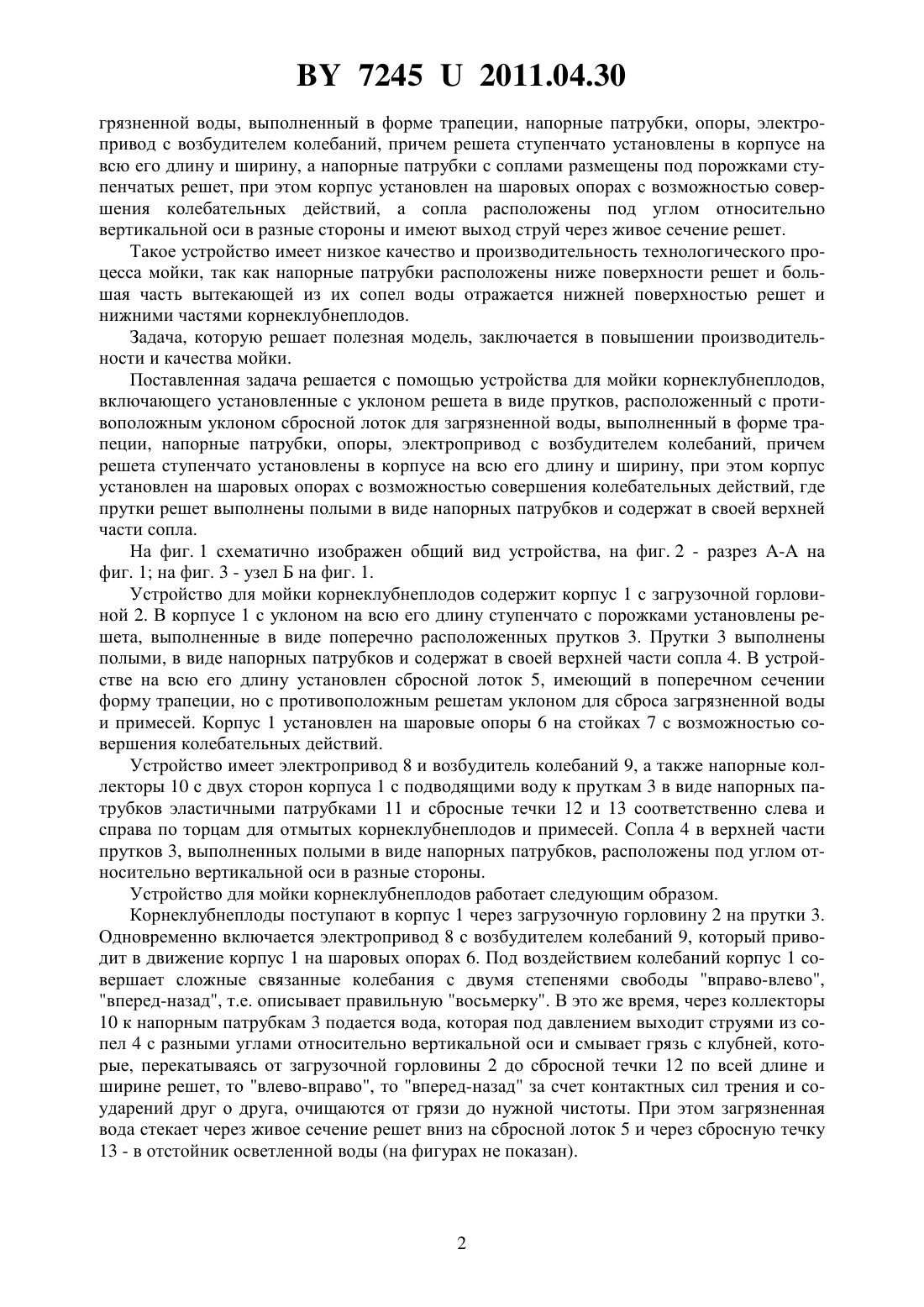

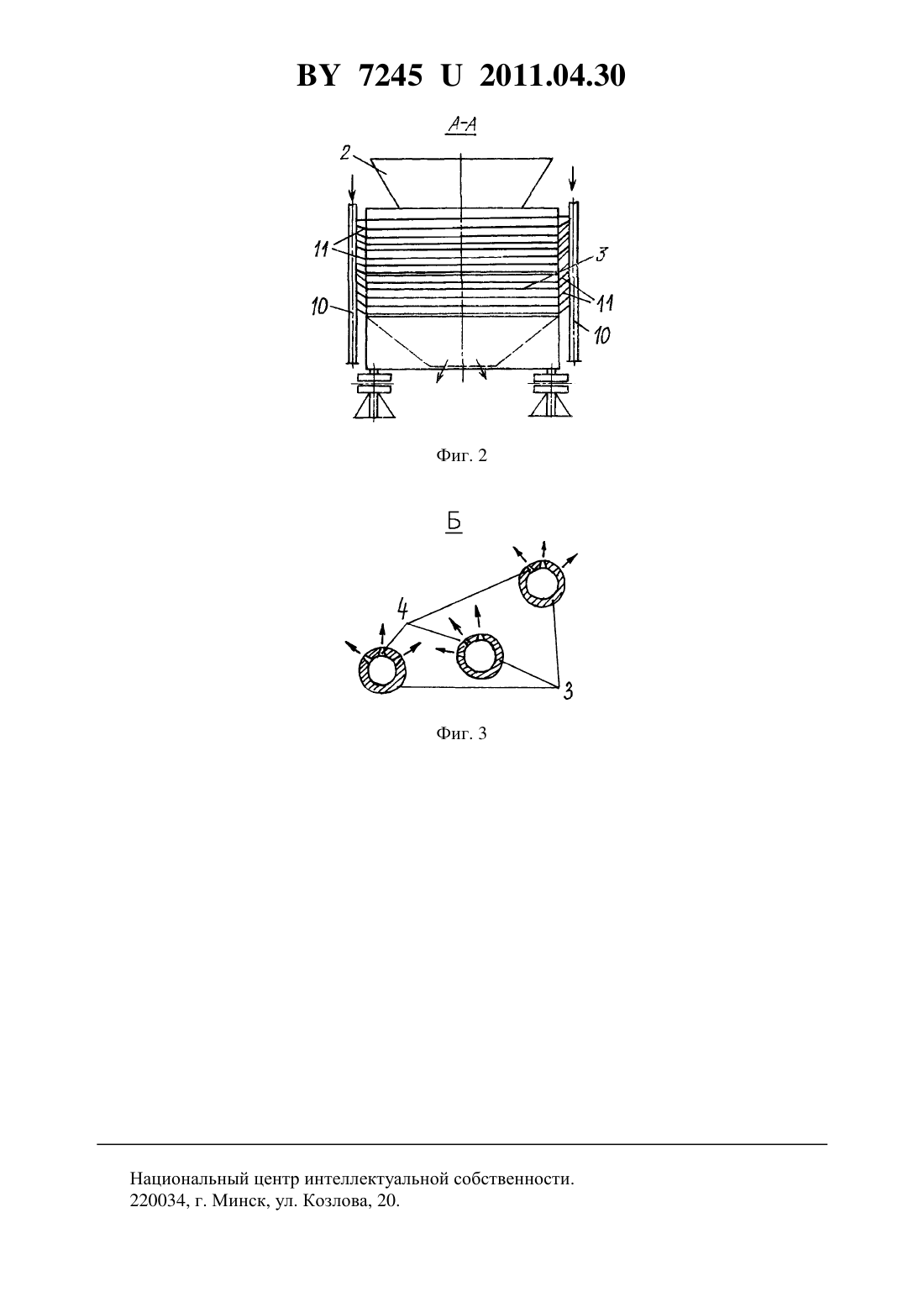

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МОЙКИ КОРНЕКЛУБНЕПЛОДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для мойки корнеклубнеплодов, включающее установленные с уклоном решета в виде прутков, расположенный с противоположным уклоном сбросной лоток для загрязненной воды, выполненный в форме трапеции, напорные патрубки, опоры, электропривод с возбудителем колебаний, причем решета ступенчато установлены в корпусе на всю его длину и ширину, при этом корпус установлен на шаровых опорах с возможностью совершения колебательных действий, отличающееся тем, что прутки решет выполнены полыми в виде напорных патрубков и содержат в своей верхней части сопла.(56) 1. Патент на изобретение РФ 2198574 2, МПК 01 5/00, 1996. Фиг. 1 Полезная модель относится к сельскому хозяйству, в частности к кормоприготовлению, предназначена для мойки корнеклубнеплодов перед их измельчением или переработкой и может быть использована также в пищевой промышленности. Известно 1 устройство для мойки корнеклубнеплодов, включающее установленные с уклоном решета, расположенный с противоположным уклоном сбросной лоток для за 72452011.04.30 грязненной воды, выполненный в форме трапеции, напорные патрубки, опоры, электропривод с возбудителем колебаний, причем решета ступенчато установлены в корпусе на всю его длину и ширину, а напорные патрубки с соплами размещены под порожками ступенчатых решет, при этом корпус установлен на шаровых опорах с возможностью совершения колебательных действий, а сопла расположены под углом относительно вертикальной оси в разные стороны и имеют выход струй через живое сечение решет. Такое устройство имеет низкое качество и производительность технологического процесса мойки, так как напорные патрубки расположены ниже поверхности решет и большая часть вытекающей из их сопел воды отражается нижней поверхностью решет и нижними частями корнеклубнеплодов. Задача, которую решает полезная модель, заключается в повышении производительности и качества мойки. Поставленная задача решается с помощью устройства для мойки корнеклубнеплодов,включающего установленные с уклоном решета в виде прутков, расположенный с противоположным уклоном сбросной лоток для загрязненной воды, выполненный в форме трапеции, напорные патрубки, опоры, электропривод с возбудителем колебаний, причем решета ступенчато установлены в корпусе на всю его длину и ширину, при этом корпус установлен на шаровых опорах с возможностью совершения колебательных действий, где прутки решет выполнены полыми в виде напорных патрубков и содержат в своей верхней части сопла. На фиг. 1 схематично изображен общий вид устройства, на фиг. 2 - разрез - на фиг. 1 на фиг. 3 - узел Б на фиг. 1. Устройство для мойки корнеклубнеплодов содержит корпус 1 с загрузочной горловиной 2. В корпусе 1 с уклоном на всю его длину ступенчато с порожками установлены решета, выполненные в виде поперечно расположенных прутков 3. Прутки 3 выполнены полыми, в виде напорных патрубков и содержат в своей верхней части сопла 4. В устройстве на всю его длину установлен сбросной лоток 5, имеющий в поперечном сечении форму трапеции, но с противоположным решетам уклоном для сброса загрязненной воды и примесей. Корпус 1 установлен на шаровые опоры 6 на стойках 7 с возможностью совершения колебательных действий. Устройство имеет электропривод 8 и возбудитель колебаний 9, а также напорные коллекторы 10 с двух сторон корпуса 1 с подводящими воду к пруткам 3 в виде напорных патрубков эластичными патрубками 11 и сбросные течки 12 и 13 соответственно слева и справа по торцам для отмытых корнеклубнеплодов и примесей. Сопла 4 в верхней части прутков 3, выполненных полыми в виде напорных патрубков, расположены под углом относительно вертикальной оси в разные стороны. Устройство для мойки корнеклубнеплодов работает следующим образом. Корнеклубнеплоды поступают в корпус 1 через загрузочную горловину 2 на прутки 3. Одновременно включается электропривод 8 с возбудителем колебаний 9, который приводит в движение корпус 1 на шаровых опорах 6. Под воздействием колебаний корпус 1 совершает сложные связанные колебания с двумя степенями свободы вправо-влево,вперед-назад, т.е. описывает правильную восьмерку. В это же время, через коллекторы 10 к напорным патрубкам 3 подается вода, которая под давлением выходит струями из сопел 4 с разными углами относительно вертикальной оси и смывает грязь с клубней, которые, перекатываясь от загрузочной горловины 2 до сбросной течки 12 по всей длине и ширине решет, то влево-вправо, то вперед-назад за счет контактных сил трения и соударений друг о друга, очищаются от грязи до нужной чистоты. При этом загрязненная вода стекает через живое сечение решет вниз на сбросной лоток 5 и через сбросную течку 13 - в отстойник осветленной воды (на фигурах не показан). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
