Устройство для мойки корнеклубнеплодов

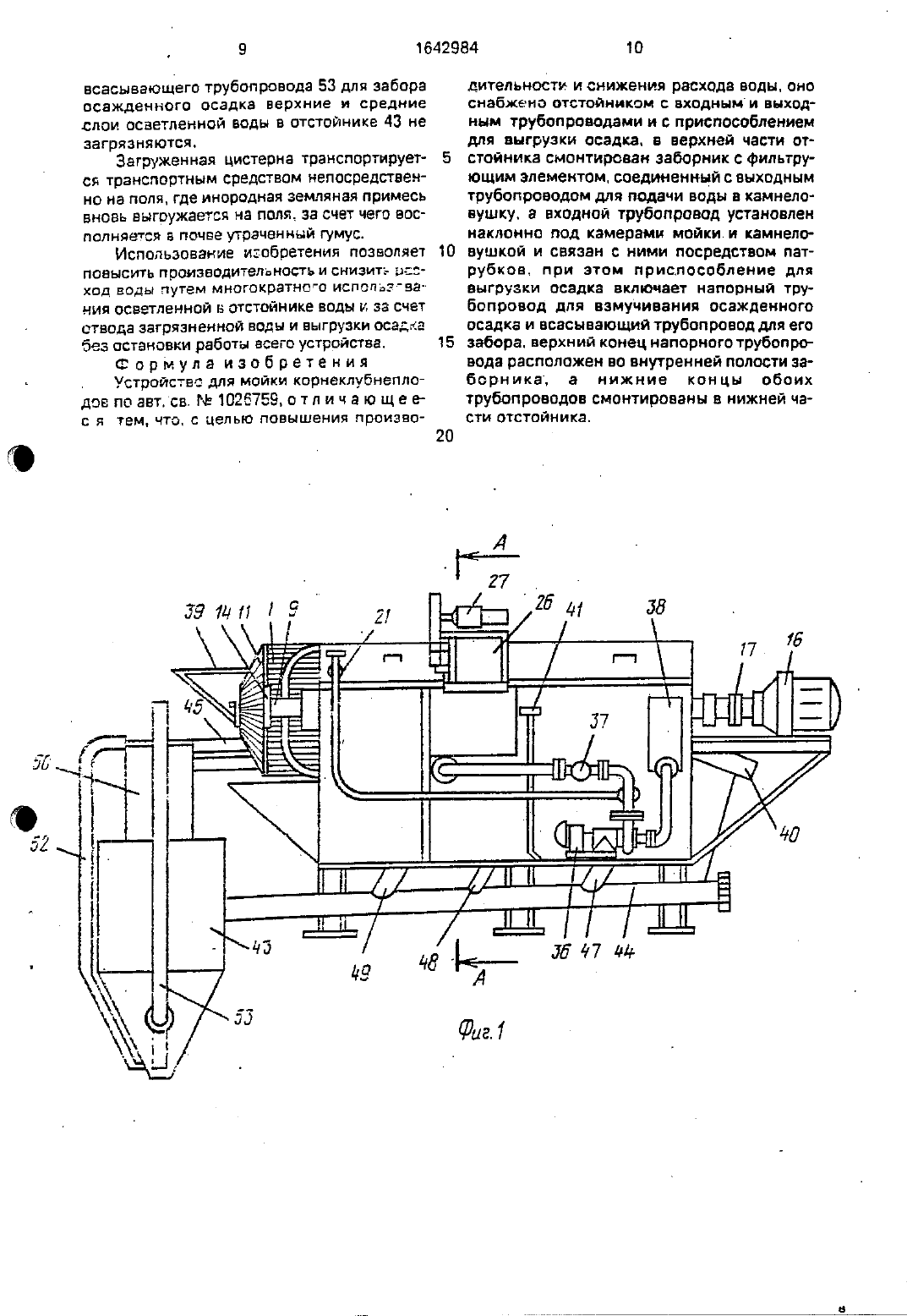

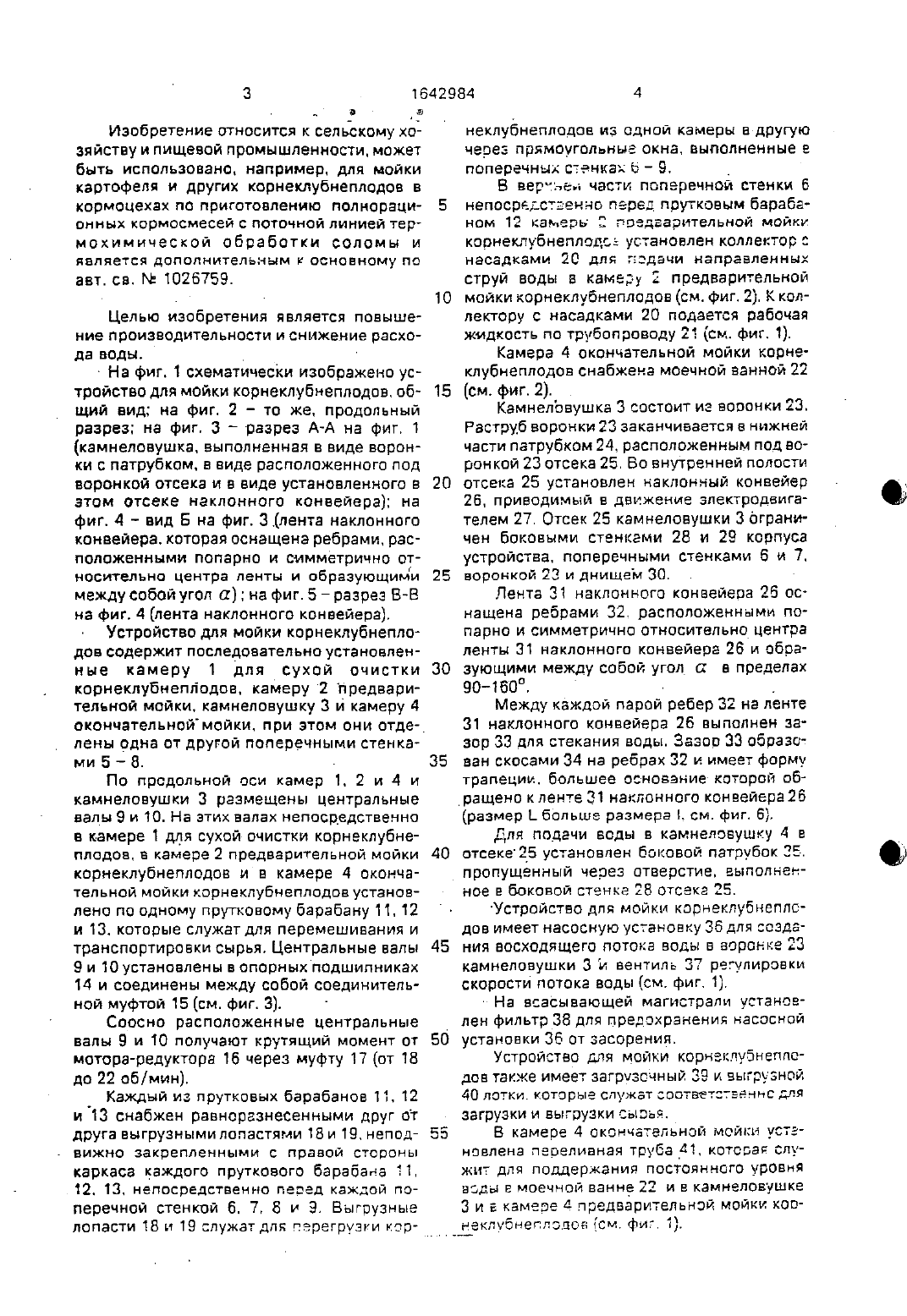

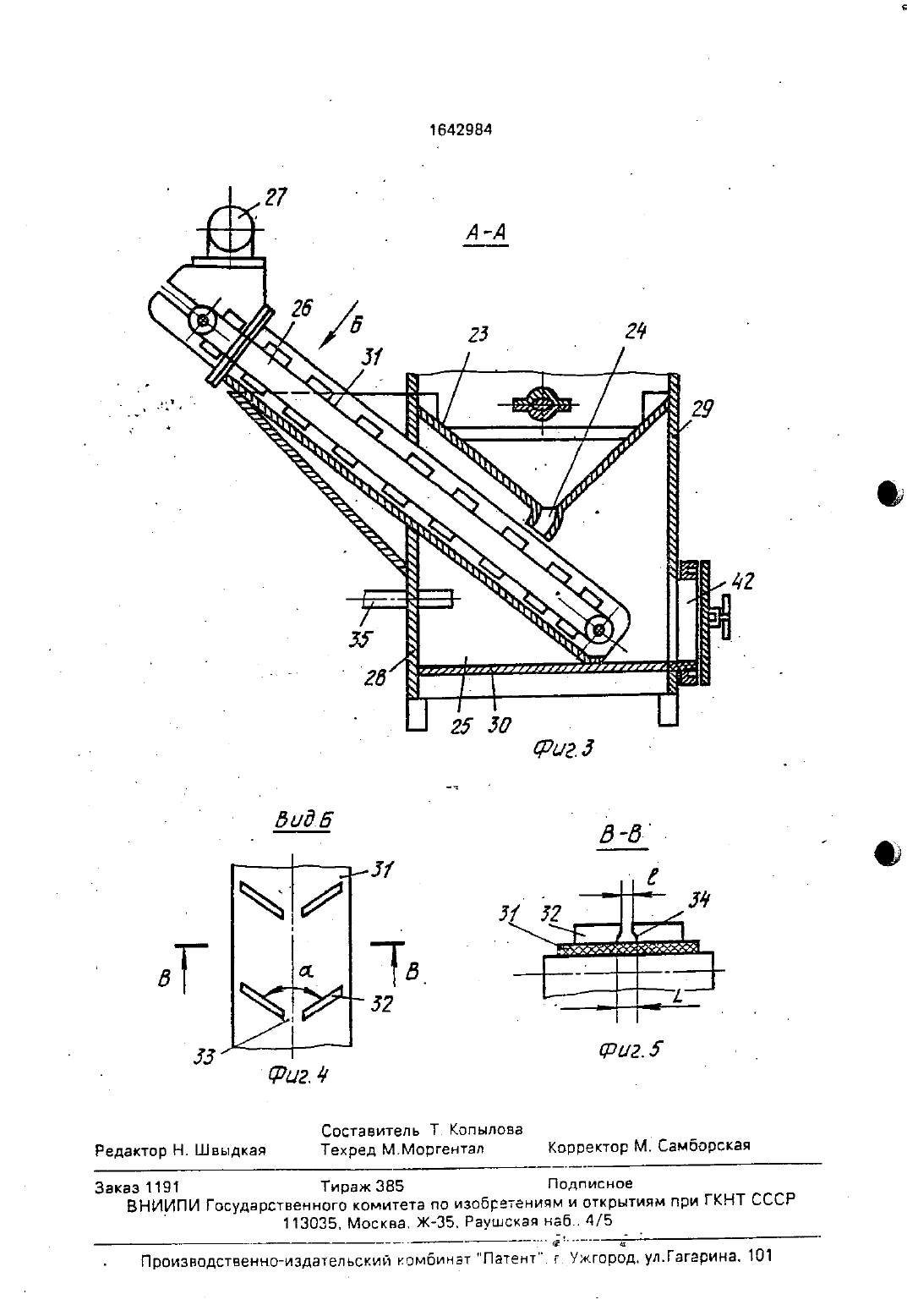

Изобретение относится к сельскому хозяйству и пищевой промышленности, может быть использовано например. для мойки картофеля У других корнеклубнеплодов в кормоцехах по приготовлению полнорационных кормосмесей с поточной линией термохимической обработки соломы и ЯВЛЯЕТСЯ ДОПОЛНИТЕЛЬНЫМ К ОСНОБНОМу ПОЦелью изобретения яляется повышение ПрОИЗВОДИТЕЛЬНОСТИ И СНИЖЕНИЕ расхода воды. На фиг. 1 схематически изображено устройство для мойки корнеклубнеплодов. общий вид на фиг. 2 - то же. продольный разрез на фиг, З т разрез А-А на фиг. 1(камнеловушка. выполненная в виде воронки с патрубком. в виде расположенного под воронкой отсека и в виде установленного в этом отсеке наклонного конвейера) на фиг. 4 вид Б на фиг. З (лента наклонного конвейера. которая оснащена ребрами, расположенными попарно и симметрично относительно центра ленты и образующими между собой угол а) на фиг. 5 разрез В-В на фиг. 4 лента наклонного конвейера).Устройство для мойки корнеклубнеплодов содержит последовательно установленные камеру 1 для сухой очистки корнеклубнепподов. камеру 2 предварительной мойки. камнеловушку 3 и камеру 4окончательноймойки. при этом они отде лены одна от другой поперечными стенками 5 8. По продольной оси камер 1. 2 и 4 и камнеловушки З размещены центральные валы 9 и 10. На этих валах непосредственно в камере 1 для сухой очистки корнеклубнеплодов, в камере 2 предварительной мойки корнеклубнеплодов и в камере 4 окончательной мойки корнеклубнеплодов установлено по одному прутковому барабану 11. 12 и 13. которые служат для перемешивания и транспортировки сырья. Центральные валы 9 и 10 установлены в опорных подшипниках 14 и соединены между собой соединительной муфтой 15 (см. фиг. 3.Соосно расположенные центральные валы 9 и 10 получают крутящий момент от мотора-редуктора 16 через муфту 17 (от 18 до 22 об/мин).Каждый из прутковых барабанов 11. 12 и 13 снабжен равноразнесенными друг от друга выгрузньъми лопастями 18 и 19. неподвижно закрепленными с правой стороны каркаса каждого пруткового барабана 11. 12. 13. непосредственно перед каждой поперечной стенкой б. 7. 8 и 9. Бьлгрузньпе лопасти 18 и 19 служат для перегрузки кор 10НЕКЛУбНЕППОДОЕ НЗ ОДНОЙ камеры Е ДПУГУЮ через прямоугольные окна, выполненные в поперечных стенках в 9.В верчнен части поперечной стенки 6 непосредственно перед прутковым барабаном 12 камеры 2 ггредаарипельной мойки корнеклубнеплодсь установлен коллектор с насадками 2 С для геадачи направленных струй воды а камеру 2 предварительной мойки корнеклубнеплодов (см. фиг. 2). К коллектору с насадками 20 подается рабочая жидкость по трубопроводу 21 (см. фиг. 1).Камера 4 окончательной мойки корнеклубнеплодов снабжена моечной ванной 22Камнепрвушка 3 состоит из воронки 23. Раструб воронки 23 заканчивается в нижней части патрубком 24, расположенным под воронкой 23 отсека 25. Во внутренней полости отсека 25 установлен наклонный конвейер 26. приводимый в движение электродвигателем 27. Отсек 25 камнеловушки 3 ограничен боковыми стенками 28 и 29 корпуса устройства. поперечными стенками б и 7. воронкой 23 и днищем 30.Лента 31 наклонного конвейера 26 оснащена ребрами 32, расположенными попарно и симметрично относительно центра ленты 31 наклонного конвейера 26 и образующими между собой угол о в пределах 90-1609 . .Между каждой парой ребер 32 на ленте 31 наклонного конвейера 26 выполнен зазор ЗЗ для стекания воды. Зазор 33 образован скосами 34 на ребрах 32 и имеет форму трапеции. большее основание которой об ращено к ленте 31 наклонного конвейера 2 бДля подачи воды в камнеловушку 4 в отсеке 25 установлен боковой патрубок 25. пропущенный через отверстие. выполненное в боковой стенке 28 отсека 25.Устройство для мойки корнеклубнеплодов имеет насосную установку 36 для создания восходящего потока воды в воронке 23 камнеловушки 3 и вентиль 37 регулировки скорости потока воды (см. фиг. 1).- На всасывающей магистрали установлен фильтр 38 для предохранения насосной установки 36 от засорения.Устройство для мойки корнекжгубнеппсдов также имеет загрузочный 39 и вьпгрузной 40 лотки. которые сгтужат соответственно для загрузки и выгрузки сырья.В камере 4 окончательной мойки установлена переливная труба 41. которая слухшт для поддержания постоянного уровня воды е моечной ванне 22 и в камнеловушке 3 и а камере 4 предварительной мойки коонеклудбнеплодов (см, фиг, 1).в нижней части отстойнике 43.Камеры 1. 2 и 4 и камнеловушка 3 оснащены люками 42. служащими для санитарной обработки устройства (см. фиг. 3). Для сокращения расхода моющей жидкости за. счет многократного использования отработанной воды для осуществления процесса мойки устройство для мойки корнеклубнеплодов снабжено отстойником 43 с входным 44 и выходным 45 трубопроводами и с приспособлением 46 для выгрузки осадка из отстойнике. Входной трубопровод 44 установлен наклонно под камерами мойки и камнеловушкой и связан с ними посредством переходных патрубков 47. 48 и 49, Причем переходной пзтрубок 48. расположенный под камнеловущкой 3., перекрыт герметической заглушкой в процессе работы устройства и откр.ыт только в процессе санитарной обработки камнеловуш-ки 3. у - . В верхней части отстойнике 43 смонти рован заборникбб. снабженный фильтрую щим злементом 51 в нижнем основании. Выходной трубопровод 45 соединен с заборником 50 и с насоснойустановкой 36 для подачи воды в отсек 25 камнелозушки 3 через фильтр 38. Приспособление 46 для выгрузки осадка из отстойнике 43 включает напорный тру. бопровод 52 для взмучивания осажденного осадка и всасывающий трубопровод 53 дляего забора из отстойнике. Верхний конец напорного трубопровода 52 расположен во внутренней полости-заборника 50. а нижниеУстройство для мойки корнеклубнеплодоз работает следующим образом.Вода предварительно заливается в камнеловушку 3 и камеру 4 окончательной мойки. которые сообщаются через прямоугольное окно. выполненное в поперечной стенке 7. причем вода заливается. до уровня переливной трубы 41. Корнеклубнеплоды. например картофель, загружаются по загрузочному лотку 39 и подаются в камеру 1 сухой очистки корнеклубнеплодов. Одновременно в камеру 2 предварительной мойки посредством насосной установки 36 и-моечной ванны 22 камеры 4 окончательной мойки с помощью коллектора с насадкамидо подаются направленные струи воды. При вращении пруткового барабана 11 камеры 1 сухой очистки корнеклубнеплодов клубни картофеля трутся между собой и соударяются с прутьями пруткового барабана 11. в результате чего налипшая на клубняхземля отделяется от клубней и вместе с пеСКОМ И мелкими камнями ПДОВЕТДИВЗЕТСЯ Взазоры между прутьями. которые составляют 10 12 мм и под действием гравитационных сил п-опадвют в сборник для инородных примесей. установленный непосредственно под камерой 1 для сухой очистки корнеклубнеплодов. к у у БЛЭГОДрЯ ОСУЩЕСТВЛЕНИЮ Процесса предварительной сухой очистки корнеклуб НЕПЛОДОБ ОТ примесей непосредственно Вкамере 1 значительно повышается эффек ТИВНОСТЬ предварительной И ОКОНЧЗТЛЬНОЙо Во время работы устройства клубни картофеля перемещаются вдоль пруткового барабана 11 камеры 1 сухой очистки корнек-пубнеплодоо и посредством равнорасположенных выгрузных лопастей 18 и 19 перегружаются в камеру 2 предварительной мойки корнеклубнеплодов черезпрямоУГОЛЬНОВ ОКН. ВЫПОЛНЕННОВ В ПОПЕДЕЧНОЙ стенке б.При вращении пруткового барабана 12 камеры 2 предварительной мойки корне клубнеплодов кдубни картофеля соударяют ся между собой и о прутья вращающегося пруткового барабана 12. в результате чего налипший на клубнях остаток земли отделяется откпубней картофеля и вместе с пес коми мелкими камнями под действием направ 30ленных струй воды из коллектора с насадками 20 смывается в сборник. установленный под устройством (см. фиг. 2). Прошедшие процесс предварительной мойки клубни картофеля перегружаются посредством равноразнесенных ДРУГ от друга выгрузных лопастей 18 и 19 из камеры 2 в. камнеловушкубз через прямоугольное окно. выполненное в поперечной стенке 6В отсек 25 камнеловушки 4 через боковой патрубок 35 насосной установкой 36 нагнетается вода. забор которой осуществ-б ляется из заборника 48. установленного в верхней части отстойника 43. непосредственно через выходной трубопровод 45.В воронке 23 камнеловушки 3 создается восходящий поток воды, который удерживает клубни во взвешенном состоянии. сНаходящиеся в клубнях картофеля камни благодаря большому удельному весу опускаются. по раструбу воронки 23 непосредственно в нижнюю часть оронки 23. При помощи вентипяЗ 7 устанавливаюттакую скорость потока воды. при которой происхо дит- полное отделение камней от клубнейкартофеля. Работа насосной установки 36 продолжается до тех пор. пока в устройстведля мойки корнеклубнеплодов есть клубнивозможность попадания клубней картофеляможным удаление клубней картофеля из устройства вместе с камнями. Камни попада ют в патрубок 24. которым оканчиваетсяворонка 23. а из него на движущуюся ленту 3-1 наклонного конвейера 26. приводимого в движение после включения электродвигателя 27. Посредством ребер 32. расположенных на наружной несущей поверхности ленты 31 попарнои симметрично относител-ьно ее центра под углом друг к другу 90 16 О, камни надежно удерживают на ленте 31 наклонного конвейера 26. которым камни транспортируются из предлагаемого устройства наружу.Скосы 34 на ребрах 32. образующие зазоры 33 в виде трапеции. большее основание которой обращено к ленте 31, ОбЕСПеЧИЕгЮТ ПОЛНОЕ И ЕЫСТЬОЕ СТЕКЭНИЕводы по ленте 31 в камнеловушку 4. Клубни картофеля, увлекаемые потоком воды, через прямоугольное окно. выполнен 1642984Поскольку камнеловушка 3 расположена непосредственно перед камерой и окончательной мойки корнеклубнепподоъмто камни в прутковый барабан 13 не попадают. В процессе вращения пруткового барабана 13 находящиеся во внутренней полости последнего клубни картофеля отмываются от остатков загрязнений. затем посредством выгрузнъах лопастей 18 и 19 выгружаются настав для мойки корнеклубнеплодов. Отработанная воды с инороднымивключениями проходит через переходные патрубки 47 и 49 непосредственно из камер предварительной 2 и окончательной 4 мойки корнеклубнеплодов в установленный наклонно в сторону отстойнике 43 входной трубопровод 44 отстойнике 43 и поступает в его внутреннюю полость.За счет постоянной циркуляции осветленной воды по центральной системе уст ройства в период работы насоснойустановки 36 из трубопровода 44 отработанная вода с инородными включениями посто янно сливается в отстойник 43. причем попавшие в него вместе с отработанной во- дой инородные включения под действиемгравитационных сил-равномерно осаждаются на дне. Процесс осаждения инородных включений на дно осуществляется равномерно. замедленно и спокойно. а верхние осветленные слои рабочей жидкости не взмучиваются в отстойнике 43.ПОСВЕДСТЕОМ ОСЗЖДЕНИЯ ИХ на ДНО. Б резульТЗТЕ ЧЕГО ППОИСКОДИТ процесс ОСВЧЭТЛВНИЯПосле осуществления процесса осветления воды последняя проходит через фильтрующий элемент 51 (см, фиг, 2),вмонтированный в нижнем основании заборника 50. попадает в выходной трубопровод 45 и через насосную установку 36 подается в отсек 25 камнеловушки 3. Избыточная вода в ваннах заставляет постоянно уносить осадки с наклонных днищучереа переходные патрубки 47 и 49 и входной трубопровод 44 во внутреннюю лолость отстойнике 43. причем переходнойс трубопроводом 44. перекрыт герметической заглушкой в процессе работы устройства, чтобы избежать сброса давления рабочей жидкости в отсеке 25 камнеловушки 3, где благодаря восходящему потоку воды в. воронке 23 клубни-удерживаются во взвешенном состоянии. а находящиеся в клубнях картофеля камни опускаются благодаря большому удельному весу непосредст венно по. раструбу воронки 23 в ее ниижнююВ случае накопления осадка до критического уровня на дне отстойнике 43 осуществляют процесс его очистки (1-2 раза вмесяц). После включения насосной установ ки 36 (циркуляционного насоса приспособ- . пения 46 для вывода осадка из отстойнике рсветленная вода по напорному трубопро воду 52 для взмучивания осажденного осадка подается через выходной-трубопроводггб из заборника 50 в нижнюю часть отстойника. Струя воды. выходя под рабочим давлением из нижнего кон ца напорного трубопровода 52 с большим поперечным сечением (55 - 60 мм). подводится под нижний слой осажденного осадка. сильно взмучивая- последний во внутренней полости отстой 45СТВЛЯВТСЯ ПРОЦЕСС ВЫДЕЛЕНИЯ ИЗ ОТОЗЙОТЭН-гной воды взвешенных примесейника 43. в - . . Предварительно поданную транспорт ным средством цистерну соединяют с верх ним концом трубопровода 53 гибкимВ момент включения вакуумного насоса цистерны во внутренней полости всасывающего трубопровода 53 для забора осажденного осадка создается разрежение, в результате чего предварительно взмученная водой инородная примесь осадка легко засасывается во взвешенном состоянии нижним концом всасывающего трубопровода 53 и транспортируется по последнему вверх. а затем загружается в цистерну. причем в момент всаснвания инородной примеси осадка во внутреннюю полостьвсасывающего трубопровода 53 для забора осажденного осадка верхние и средние слои осветленной воды В ОТСТОЙНИКВ 43 Не загрязняются.загруженная цистерна транспортируется транспортным средством непосредственно на поля. где инородная земляная примесь вновь выгружается на поля, за счет чего восполняется в почве утрачен ный гумус Использование игобретения позволяет повысить производительность и снизить гс ход воды путем многократнооо испопьгвания осветленной в отстойнике воды и за счет отвода загрязненной воды и выгрузки осадка без остановки работы всего устройства. с ормула изобретенияУстройство для мойки корнеклубнепподов по автцсв. М 1026759. о т л и ч а ю Щ е г с я тем. что. с целью повышения произво Юеительности и снижения расхода воды. оно снабжено отстойником с входными выходным трубопроводами и с приспособлением для выгрузки осадка. в верхней части отстойника смонтирован заборник с фильтрующим элементом. соединенный с выходным трубопроводом для подачи воды в камнеловушку. а входной трубопровод установлен наклонно под камерами мойкии камнеловушкой и связан с ними посредством патрубков. при этом приспособление для выгрузки осадка включает напорный трубопровод для взмучивания осажденного осадка и всасывающий трубопровод для его забора. ерхний конец напорного трубопровода расположен во внутренней полости заБорника. а нижние концы обоих трубопроводов смонтированы в нижней части отстойнике.
