Устройство для получения длинного льняного волокна

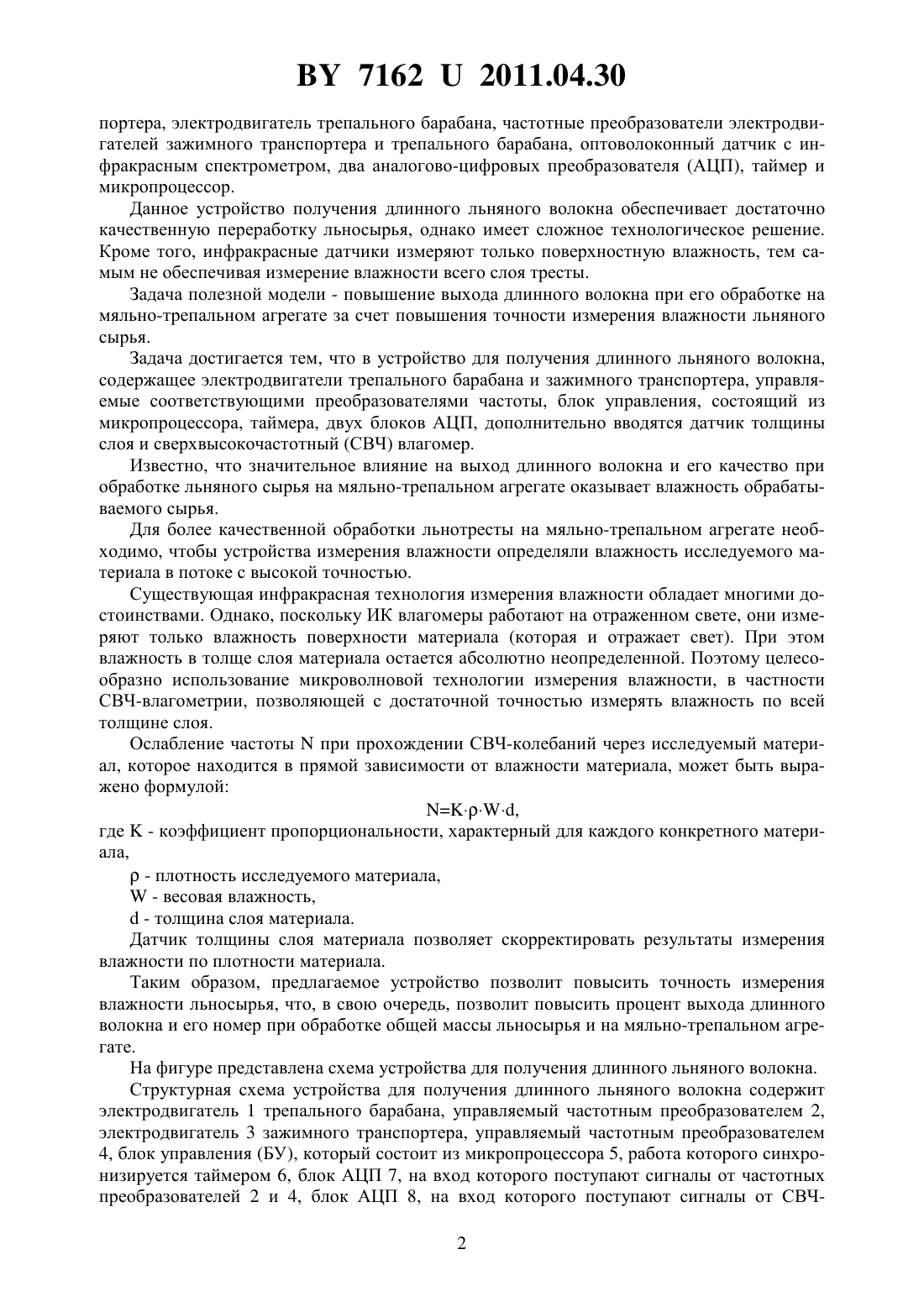

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ДЛИННОГО ЛЬНЯНОГО ВОЛОКНА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Дайнеко Владимир Александрович Прищепова Елена Михайловна Равинский Николай Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для получения длинного льняного волокна, содержащее электродвигатели трепального барабана и зажимного транспортера, управляемые соответствующими преобразователями частоты, блок управления, состоящий из микропроцессора, таймера, двух блоков аналого-цифровых преобразователей, отличающееся тем, что дополнительно содержит датчик толщины слоя и сверхвысокочастотный влагомер. Полезная модель относится к оборудованию по переработке льна и может быть использована в технологическом процессе при первичной переработке льняной тресты. В качестве прототипа выбрано устройство для обработки тресты на мяльнотрепальном агрегате 1. Такое устройство содержит электродвигатель зажимного транс 71622011.04.30 портера, электродвигатель трепального барабана, частотные преобразователи электродвигателей зажимного транспортера и трепального барабана, оптоволоконный датчик с инфракрасным спектрометром, два аналогово-цифровых преобразователя (АЦП), таймер и микропроцессор. Данное устройство получения длинного льняного волокна обеспечивает достаточно качественную переработку льносырья, однако имеет сложное технологическое решение. Кроме того, инфракрасные датчики измеряют только поверхностную влажность, тем самым не обеспечивая измерение влажности всего слоя тресты. Задача полезной модели - повышение выхода длинного волокна при его обработке на мяльно-трепальном агрегате за счет повышения точности измерения влажности льняного сырья. Задача достигается тем, что в устройство для получения длинного льняного волокна,содержащее электродвигатели трепального барабана и зажимного транспортера, управляемые соответствующими преобразователями частоты, блок управления, состоящий из микропроцессора, таймера, двух блоков АЦП, дополнительно вводятся датчик толщины слоя и сверхвысокочастотный (СВЧ) влагомер. Известно, что значительное влияние на выход длинного волокна и его качество при обработке льняного сырья на мяльно-трепальном агрегате оказывает влажность обрабатываемого сырья. Для более качественной обработки льнотресты на мяльно-трепальном агрегате необходимо, чтобы устройства измерения влажности определяли влажность исследуемого материала в потоке с высокой точностью. Существующая инфракрасная технология измерения влажности обладает многими достоинствами. Однако, поскольку ИК влагомеры работают на отраженном свете, они измеряют только влажность поверхности материала (которая и отражает свет). При этом влажность в толще слоя материала остается абсолютно неопределенной. Поэтому целесообразно использование микроволновой технологии измерения влажности, в частности СВЧ-влагометрии, позволяющей с достаточной точностью измерять влажность по всей толщине слоя. Ослабление частотыпри прохождении СВЧ-колебаний через исследуемый материал, которое находится в прямой зависимости от влажности материала, может быть выражено формулой,где- коэффициент пропорциональности, характерный для каждого конкретного материала, - плотность исследуемого материала, - весовая влажность, - толщина слоя материала. Датчик толщины слоя материала позволяет скорректировать результаты измерения влажности по плотности материала. Таким образом, предлагаемое устройство позволит повысить точность измерения влажности льносырья, что, в свою очередь, позволит повысить процент выхода длинного волокна и его номер при обработке общей массы льносырья и на мяльно-трепальном агрегате. На фигуре представлена схема устройства для получения длинного льняного волокна. Структурная схема устройства для получения длинного льняного волокна содержит электродвигатель 1 трепального барабана, управляемый частотным преобразователем 2,электродвигатель 3 зажимного транспортера, управляемый частотным преобразователем 4, блок управления (БУ), который состоит из микропроцессора 5, работа которого синхронизируется таймером 6, блок АЦП 7, на вход которого поступают сигналы от частотных преобразователей 2 и 4, блок АЦП 8, на вход которого поступают сигналы от СВЧ 2 71622011.04.30 влагомера 9, датчика 10 толщины слоя и частотного преобразователя 4, причем сигналы управления частотным преобразователем 2 формируются на выходе АЦП 8, взаимосвязанного с микропроцессором 5, который, в свою очередь, взаимосвязан с АЦП 7. Устройство работает следующим образом. Значения влажности льносырья, полученные СВЧ - влагомером 9, данные о толщине льняного слоя, полученные датчиком 10 толщины слоя, а также сигналы с преобразователя частоты 4, контролирующего частоту вращения электродвигателя 3, поступают на блок АЦП 8, где они синхронизируются по времени при помощи таймера 6. Затем полученные сигналы поступают на микропроцессор 5, который также синхронизируется по времени таймером 6. Кроме того, на процессор 5 поступают сигналы и с блока АЦП 7, на который, в свою очередь, поступают сигналы от преобразователей частоты 4 и 2, контролирующие соответственно частоты вращения электродвигателей 3 и 1. Микропроцессор 5 обрабатывает полученные сигналы и в соответствии с полученной влажностью, откорректированной по толщине слоя, формирует управляющие сигналы, поступающие на блок АЦП 8, откуда эти сигналы поступают непосредственно на преобразователь частоты 2, который, в свою очередь, регулирует частоту вращения электродвигателя 1 трепального барабана. Данное устройство управления для получения длинного льняного волокна позволяет увеличить выход длинного льноволокна и его номер за счет оптимального режима обработки льносырья трепальными барабанами в результате повышения точности измерения влажности СВЧ-влагомером по всей толщине слоя материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
