Способ получения шелкового волокна из оболочки коконов дубового шелкопряда

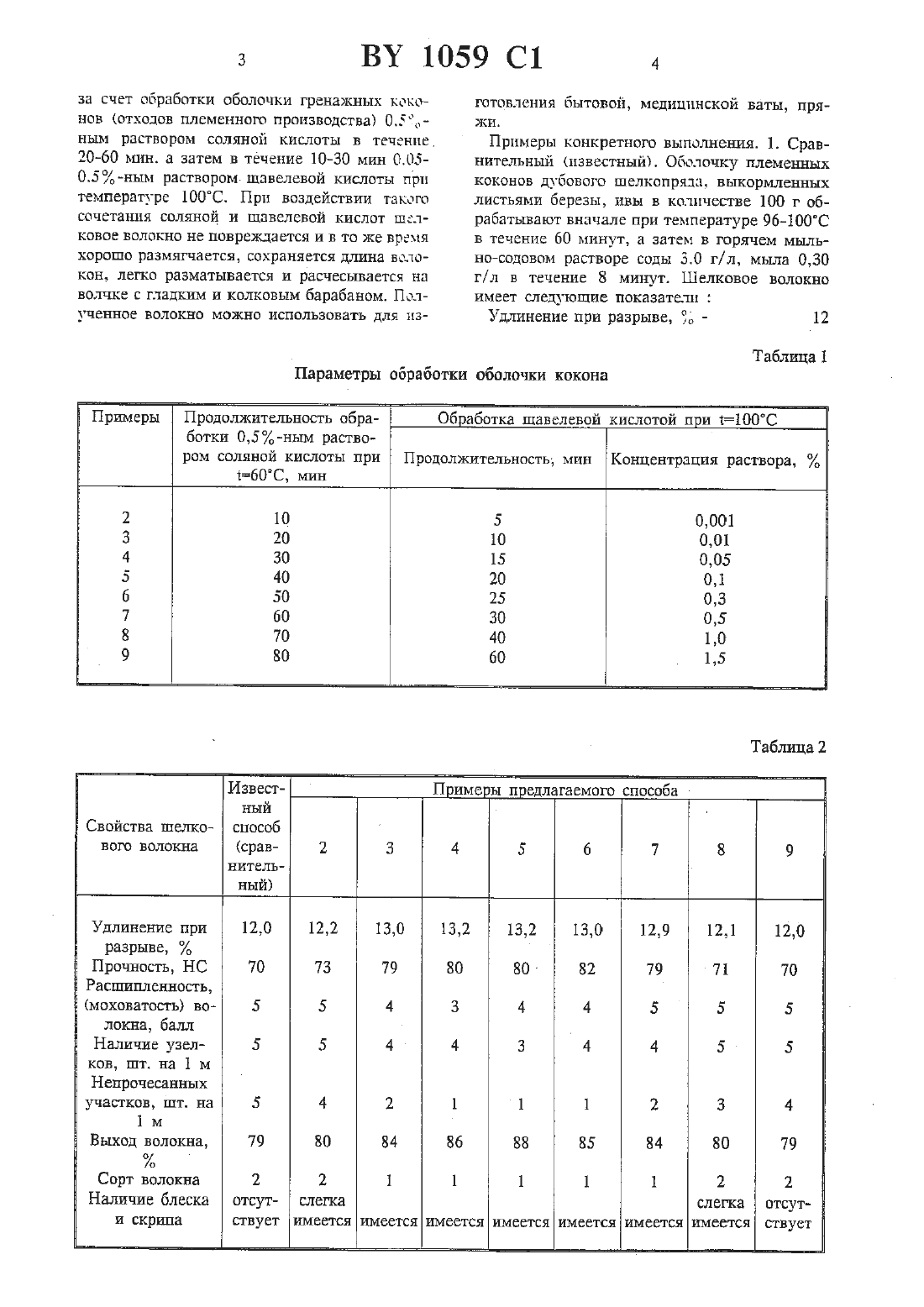

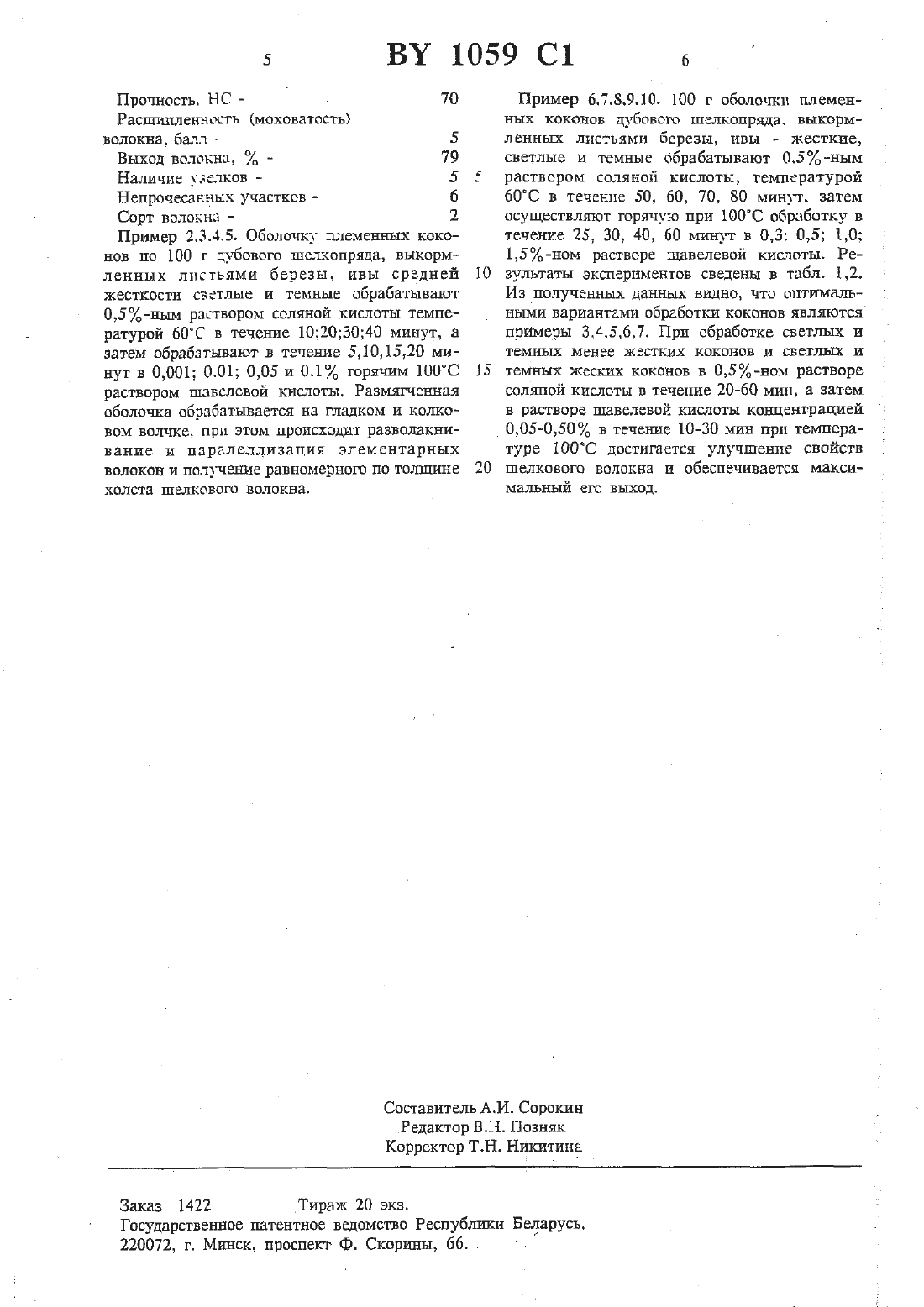

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕД 1 АРУСЬ(54) СПОСОБ ПОЛУЧЕНИЯ ШЕЛКОВОГО ВОЛОКНА ИЗ ОБОЛОЧКИ КОКОНОВ ДУБОВОГО ШЕЛКОПРЯДАСпособ получения шелкового волокна из оболочки коконов дубового шелкопряда, включающий водную обработку оболочек коконов в КПСЛОЙ СРЕДЕ В два ЭТЗПЭ И РЭЗМЗТЫВЕНИВ, ОТ личаюъшпйся тем, что сначала проводят обработку оболочек 0,5 -ньтм водным раствором(71) Заявитель Научно-производственное объединение Лесное шелководство (ВТ)(73) Патентообладатель Научно-производст венное объединение Лесное шелководство (ВТ)соляной кислоты при 60 С в течение 10-30 мин, а затем 0.05-0,5 ным водньш растворомщавелевой кислоты при 100 С в течение 10-30 МИНИзобретение относится к текстильному производству и может быть использовано в технологии получения шелкового волокна.Известен способ получения шелка-сырца из коконов дубового шелкопряда, предусматривающий обработку 0,5-25-ным водным раствором перекиси водорода при 6090 С 10-240 мин и в 0,1-4,57 Ь-ном водном растворе трпклоруксусной кислоты при 20-85 С 5-45 мин 1.Данный способ предусматривает обработку цельной отлочки кокона с ЦЕЛЬЮ равномерного разтиягчения и получения при соединении нескольких коконных нитей в одну шелке-сырцовую нить на шелкомоталъном станке.Недостатком получения шелкового волокна по этому способу является разрушение эле ТСНСИВНОГОментарттьтх волоконец, потеря прочности и свижения вьшода шелковоговолокна за счет инрастворения серициновой составляющей. Механизм проникновения водного раствора хнмагентов и последующего размятчеъщя оболочки кокона существенно отгшчается. При обработке племенного кокона водный раствор химагента одновремеъшо проникает через поры оболочки как с внешней поверхности, так и с внутренней через отверстие в оболочке. В ЦЛЪНОМ коконе проникновегше водного раствора химагента происходит в основном через поры с внешней поверхности оболочки.Задача предлагаемого способа - повышение качества шелкового волокна, блеска. упрощение процесса его получения. Это достигаетсяза счет обработки оболочки гренажньтх коконов (отходов племенного производства) 0.5,ным раствором соляной кислоты в течение, 20-60 мин. а затем в течение 10-30 мин 0.050.5 Ид-ныья раствором. щавелевой кислоты при температуре 100 С. При воздействии такого сочетания соляной и щавелевой кислот Шелковое волокно не повреждается И в то же время хорошо размягчается, сохраняется длина волокон, легко разматывается И расчесывается на волчке с гладким и колковым барабаном. Полученное волокно можно использовать для из готовления бытовой, медицинской ваты, пряжи.Примеры конкретного выполнения. 1. Сравнительный (известный). Оболочку племенных коконов дубового шелкопряда, выкормленных листьями березы, ивы в количестве 100 г обрабатьтвают вначале при температуре 9 бЮОС в течение 60 ьтинут, а затем в горячем мыльНо-содовом растворе соды 3.0 г/ л, мыла 0,30 г/л в течение 8 минут. Шелковое волокно имеет следующие показателиПараметры обработки оболочки коконаботки 0,5 иым раствором соляной кислоты при т 60 С, минУдлинение при разрыве, у Прочность, НС Расщипленность,(моховатость) во локна, балл Наличие узелков, шт. на 1 м Непрочесанъгьтх участков, шт. на 1 м Выход волокна,И Сорт волокна Наличие блеска и скрипаОТСУТ СЛВГКЗ СТВУ ЕТ ИМЕЕТСЯПример 2.3.4.5. Оболочку племенных коконов по 100 г дубового шелкопряда, выкормленных листьями березы, ивы средней жесткости светлые и темные обрабатывают 0,5 -ным раствором соляной кислоты температурой 60 С в течение 1020 З 040 минут, а затем обрабатывают в течение 5,10,1520 минут в 0,001 0.01 0,05 и 0,1 горячим 100 С раствором щавелевой кислоты. Размягченная оболочка обрабатывается на гладком и колковом волчке, при этом происходит разволакнивание и паралеллизация элементарных волокон и получение равномерного по толщине холста шелкового волокна.Пример 6.7.8340. 100 г оболочки племенных коконов дубового шелкопряда. выкормленных листьями березы, ивы - жесткие,светлые и темные обрабатывают 0.5 ным раствором соляной кислоты, температурой 6 ОС в течение 50, 60, 70, 80 минут, затем осуществляют горячую при 100 С обработку в течение 25, 30, 40, 60 минут в 0,3 0,5 1,0 1,5-ном растворе щавелевой кислоты. Результаты экспериментов сведены в табл. 1,2. Из полученных данных видно, что оптималь ными вариантами обработки коконов являютсяпримеры 3,4,5,6,7. При обработке светлых и темных менее жестких коконов и светлых и темных жеских коконов в 0,5 -ном растворе соляной кислоты в течение 20-60 мин. а затем в растворе щавелевой кислоты концентрацией 0,05-0,50 в течение 10-30 мин при температуре 100 С достигается улучшение свойств шелкового волокна и обеспечивается максимальный его выход.Государственное патентное ведомство Республики Беларусь.
