Шприц

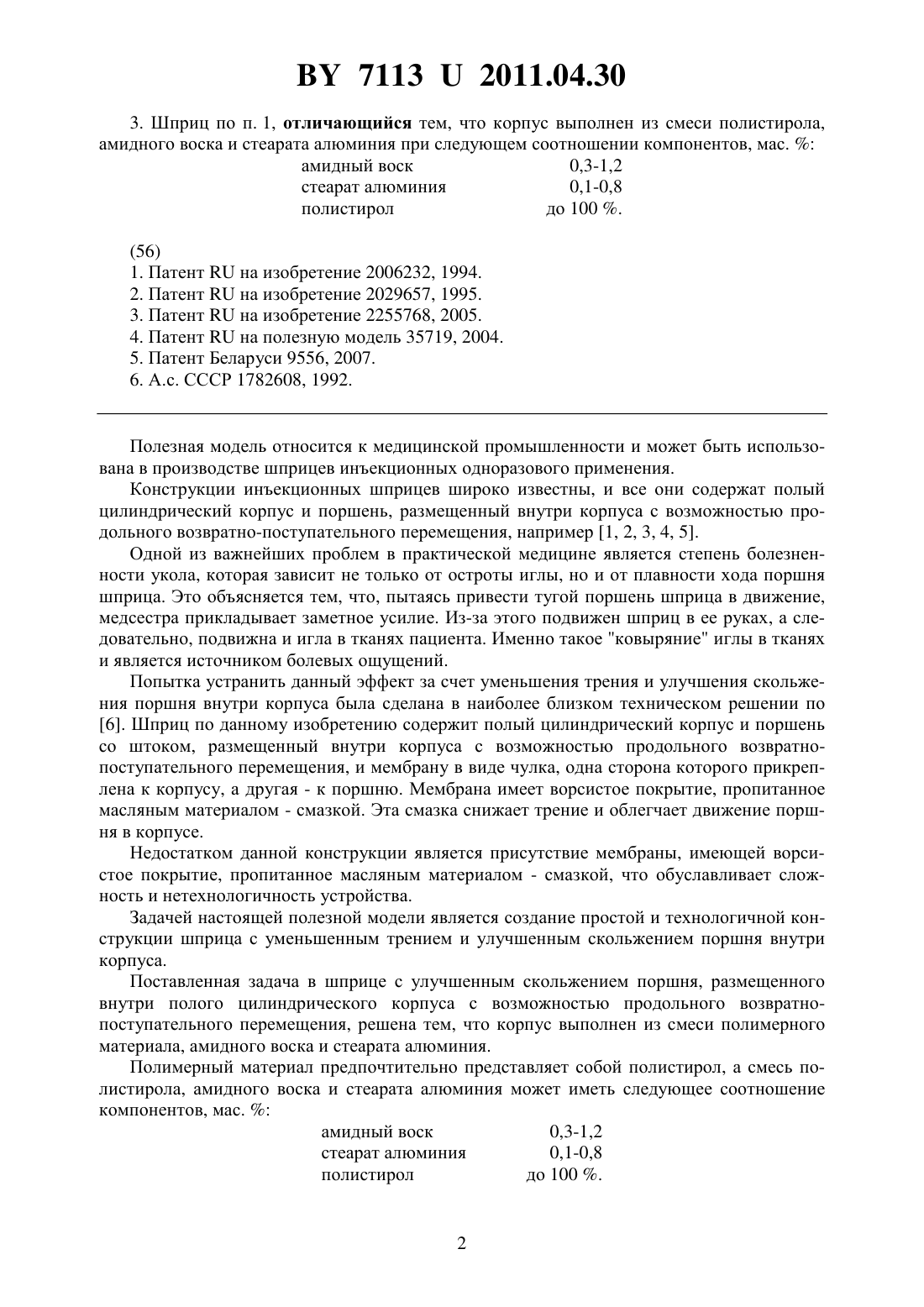

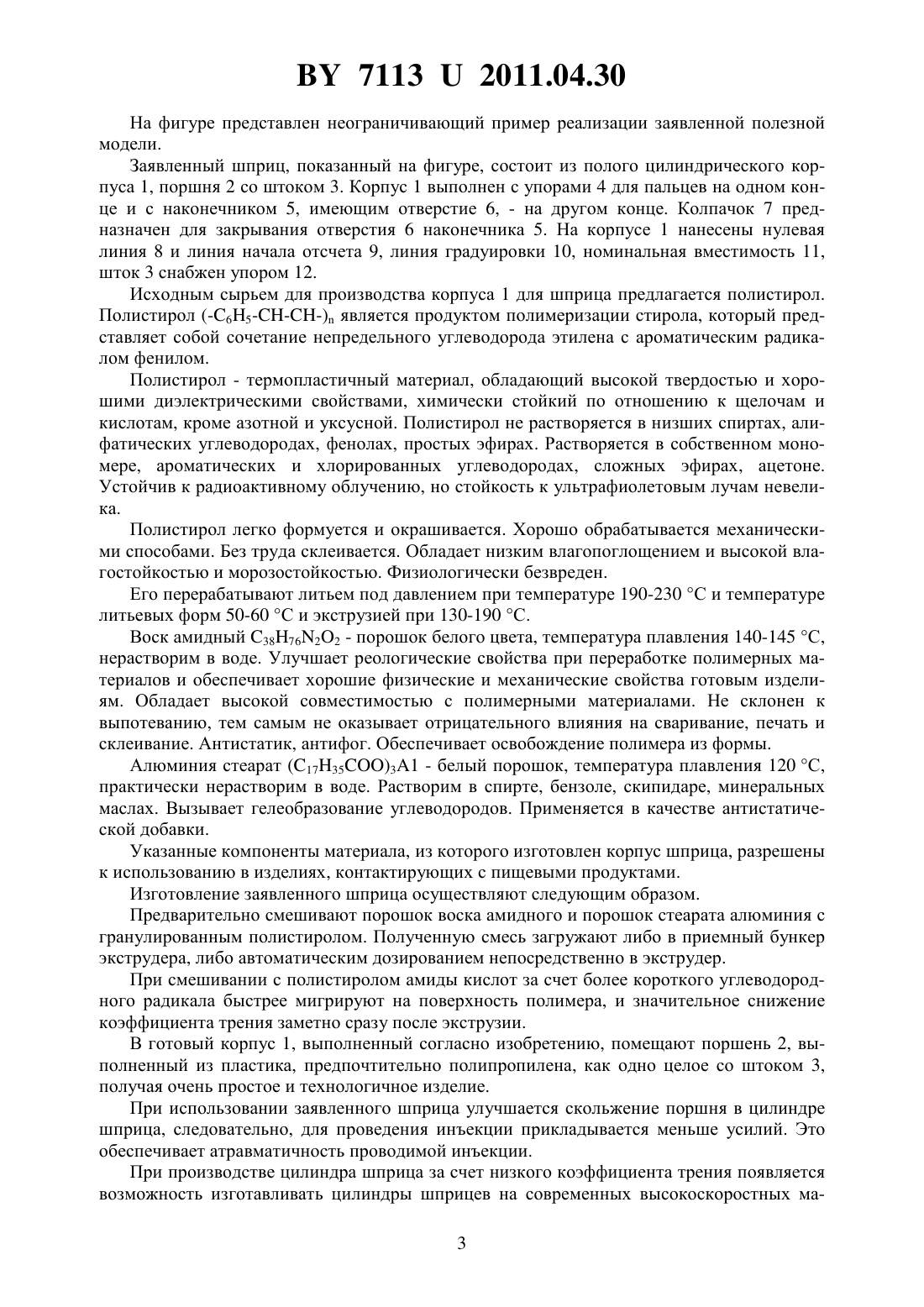

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Амбарян Виктория Павловна Бобкова Татьяна Николаевна Гузеев Николай Николаевич(72) Авторы Амбарян Виктория Павловна Бобкова Татьяна Николаевна Гузеев Николай Николаевич Смалиус Сергей Николаевич(73) Патентообладатели Амбарян Виктория Павловна Бобкова Татьяна Николаевна Гузеев Николай Николаевич(57) 1. Шприц с улучшенным скольжением поршня, размещенного внутри полого цилиндрического корпуса с возможностью продольного возвратно-поступательного перемещения, отличающийся тем, что корпус выполнен из смеси полимерного материала,амидного воска и стеарата алюминия. 2. Шприц по п. 1, отличающийся тем, что полимерный материал представляет собой полистирол. 71132011.04.30 3. Шприц по п. 1, отличающийся тем, что корпус выполнен из смеси полистирола,амидного воска и стеарата алюминия при следующем соотношении компонентов, мас.амидный воск 0,3-1,2 стеарат алюминия 0,1-0,8 полистирол до 100 .(56) 1. Патентна изобретение 2006232, 1994. 2. Патентна изобретение 2029657, 1995. 3. Патентна изобретение 2255768, 2005. 4. Патентна полезную модель 35719, 2004. 5. Патент Беларуси 9556, 2007. 6. А.с. СССР 1782608, 1992. Полезная модель относится к медицинской промышленности и может быть использована в производстве шприцев инъекционных одноразового применения. Конструкции инъекционных шприцев широко известны, и все они содержат полый цилиндрический корпус и поршень, размещенный внутри корпуса с возможностью продольного возвратно-поступательного перемещения, например 1, 2, 3, 4, 5. Одной из важнейших проблем в практической медицине является степень болезненности укола, которая зависит не только от остроты иглы, но и от плавности хода поршня шприца. Это объясняется тем, что, пытаясь привести тугой поршень шприца в движение,медсестра прикладывает заметное усилие. Из-за этого подвижен шприц в ее руках, а следовательно, подвижна и игла в тканях пациента. Именно такое ковыряние иглы в тканях и является источником болевых ощущений. Попытка устранить данный эффект за счет уменьшения трения и улучшения скольжения поршня внутри корпуса была сделана в наиболее близком техническом решении по 6. Шприц по данному изобретению содержит полый цилиндрический корпус и поршень со штоком, размещенный внутри корпуса с возможностью продольного возвратнопоступательного перемещения, и мембрану в виде чулка, одна сторона которого прикреплена к корпусу, а другая - к поршню. Мембрана имеет ворсистое покрытие, пропитанное масляным материалом - смазкой. Эта смазка снижает трение и облегчает движение поршня в корпусе. Недостатком данной конструкции является присутствие мембраны, имеющей ворсистое покрытие, пропитанное масляным материалом - смазкой, что обуславливает сложность и нетехнологичность устройства. Задачей настоящей полезной модели является создание простой и технологичной конструкции шприца с уменьшенным трением и улучшенным скольжением поршня внутри корпуса. Поставленная задача в шприце с улучшенным скольжением поршня, размещенного внутри полого цилиндрического корпуса с возможностью продольного возвратнопоступательного перемещения, решена тем, что корпус выполнен из смеси полимерного материала, амидного воска и стеарата алюминия. Полимерный материал предпочтительно представляет собой полистирол, а смесь полистирола, амидного воска и стеарата алюминия может иметь следующее соотношение компонентов, мас.амидный воск 0,3-1,2 стеарат алюминия 0,1-0,8 полистирол до 100 . 71132011.04.30 На фигуре представлен неограничивающий пример реализации заявленной полезной модели. Заявленный шприц, показанный на фигуре, состоит из полого цилиндрического корпуса 1, поршня 2 со штоком 3. Корпус 1 выполнен с упорами 4 для пальцев на одном конце и с наконечником 5, имеющим отверстие 6, - на другом конце. Колпачок 7 предназначен для закрывания отверстия 6 наконечника 5. На корпусе 1 нанесены нулевая линия 8 и линия начала отсчета 9, линия градуировки 10, номинальная вместимость 11,шток 3 снабжен упором 12. Исходным сырьем для производства корпуса 1 для шприца предлагается полистирол. Полистирол (-65) является продуктом полимеризации стирола, который представляет собой сочетание непредельного углеводорода этилена с ароматическим радикалом фенилом. Полистирол - термопластичный материал, обладающий высокой твердостью и хорошими диэлектрическими свойствами, химически стойкий по отношению к щелочам и кислотам, кроме азотной и уксусной. Полистирол не растворяется в низших спиртах, алифатических углеводородах, фенолах, простых эфирах. Растворяется в собственном мономере, ароматических и хлорированных углеводородах, сложных эфирах, ацетоне. Устойчив к радиоактивному облучению, но стойкость к ультрафиолетовым лучам невелика. Полистирол легко формуется и окрашивается. Хорошо обрабатывается механическими способами. Без труда склеивается. Обладает низким влагопоглощением и высокой влагостойкостью и морозостойкостью. Физиологически безвреден. Его перерабатывают литьем под давлением при температуре 190-230 С и температуре литьевых форм 50-60 С и экструзией при 130-190 С. Воск амидный 387622 - порошок белого цвета, температура плавления 140-145 С,нерастворим в воде. Улучшает реологические свойства при переработке полимерных материалов и обеспечивает хорошие физические и механические свойства готовым изделиям. Обладает высокой совместимостью с полимерными материалами. Не склонен к выпотеванию, тем самым не оказывает отрицательного влияния на сваривание, печать и склеивание. Антистатик, антифог. Обеспечивает освобождение полимера из формы. Алюминия стеарат (1735)31 - белый порошок, температура плавления 120 С,практически нерастворим в воде. Растворим в спирте, бензоле, скипидаре, минеральных маслах. Вызывает гелеобразование углеводородов. Применяется в качестве антистатической добавки. Указанные компоненты материала, из которого изготовлен корпус шприца, разрешены к использованию в изделиях, контактирующих с пищевыми продуктами. Изготовление заявленного шприца осуществляют следующим образом. Предварительно смешивают порошок воска амидного и порошок стеарата алюминия с гранулированным полистиролом. Полученную смесь загружают либо в приемный бункер экструдера, либо автоматическим дозированием непосредственно в экструдер. При смешивании с полистиролом амиды кислот за счет более короткого углеводородного радикала быстрее мигрируют на поверхность полимера, и значительное снижение коэффициента трения заметно сразу после экструзии. В готовый корпус 1, выполненный согласно изобретению, помещают поршень 2, выполненный из пластика, предпочтительно полипропилена, как одно целое со штоком 3,получая очень простое и технологичное изделие. При использовании заявленного шприца улучшается скольжение поршня в цилиндре шприца, следовательно, для проведения инъекции прикладывается меньше усилий. Это обеспечивает атравматичность проводимой инъекции. При производстве цилиндра шприца за счет низкого коэффициента трения появляется возможность изготавливать цилиндры шприцев на современных высокоскоростных ма 3 71132011.04.30 шинах увеличить срок эксплуатации оборудования за счет снижения трения между полимером и производственным оборудованием предотвратить эффект прилипания облегчить выемку изделия из форм. Экономический эффект настоящей полезной модели заключается в повышении производительности оборудования, снижении расходов на ремонт, наладку и чистку оборудования, снижении себестоимости до 30 за счет экономии расходов на каучуковый уплотнитель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
