Приводное устройство с обтюратором

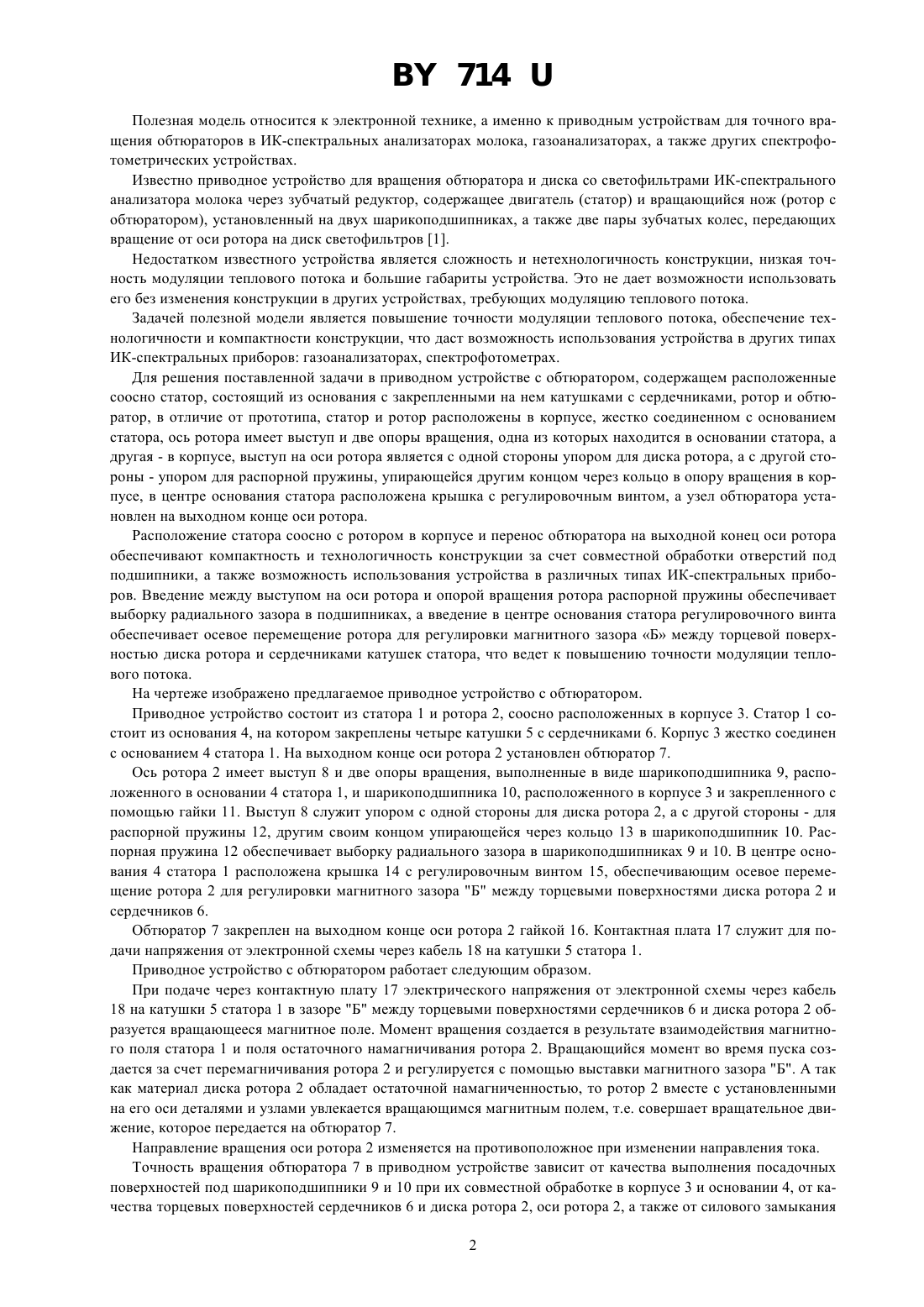

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(73) Патентообладатель Открытое акционерное общество Пеленг(57) Приводное устройство с обтюратором, содержащее расположенные соосно статор, состоящий из основания с закрепленными на нем катушками с сердечниками, ротор и обтюратор, отличающееся тем, что статор и ротор расположены в корпусе, жестко соединенном с основанием статора, ось ротора имеет выступ и две опоры вращения, одна из которых находится в основании статора, а другая - в корпусе, выступ на оси ротора является с одной стороны упором для ротора, а с другой стороны - упором для распорной пружины, упирающейся другим концом через кольцо в опору вращения в корпусе, в центре основания статора расположена крышка с регулировочным винтом, а узел обтюратора установлен на выходном конце оси ротора. 714 Полезная модель относится к электронной технике, а именно к приводным устройствам для точного вращения обтюраторов в ИК-спектральных анализаторах молока, газоанализаторах, а также других спектрофотометрических устройствах. Известно приводное устройство для вращения обтюратора и диска со светофильтрами ИК-спектрального анализатора молока через зубчатый редуктор, содержащее двигатель (статор) и вращающийся нож (ротор с обтюратором), установленный на двух шарикоподшипниках, а также две пары зубчатых колес, передающих вращение от оси ротора на диск светофильтров 1. Недостатком известного устройства является сложность и нетехнологичность конструкции, низкая точность модуляции теплового потока и большие габариты устройства. Это не дает возможности использовать его без изменения конструкции в других устройствах, требующих модуляцию теплового потока. Задачей полезной модели является повышение точности модуляции теплового потока, обеспечение технологичности и компактности конструкции, что даст возможность использования устройства в других типах ИК-спектральных приборов газоанализаторах, спектрофотометрах. Для решения поставленной задачи в приводном устройстве с обтюратором, содержащем расположенные соосно статор, состоящий из основания с закрепленными на нем катушками с сердечниками, ротор и обтюратор, в отличие от прототипа, статор и ротор расположены в корпусе, жестко соединенном с основанием статора, ось ротора имеет выступ и две опоры вращения, одна из которых находится в основании статора, а другая - в корпусе, выступ на оси ротора является с одной стороны упором для диска ротора, а с другой стороны - упором для распорной пружины, упирающейся другим концом через кольцо в опору вращения в корпусе, в центре основания статора расположена крышка с регулировочным винтом, а узел обтюратора установлен на выходном конце оси ротора. Расположение статора соосно с ротором в корпусе и перенос обтюратора на выходной конец оси ротора обеспечивают компактность и технологичность конструкции за счет совместной обработки отверстий под подшипники, а также возможность использования устройства в различных типах ИК-спектральных приборов. Введение между выступом на оси ротора и опорой вращения ротора распорной пружины обеспечивает выборку радиального зазора в подшипниках, а введение в центре основания статора регулировочного винта обеспечивает осевое перемещение ротора для регулировки магнитного зазора Б между торцевой поверхностью диска ротора и сердечниками катушек статора, что ведет к повышению точности модуляции теплового потока. На чертеже изображено предлагаемое приводное устройство с обтюратором. Приводное устройство состоит из статора 1 и ротора 2, соосно расположенных в корпусе 3. Статор 1 состоит из основания 4, на котором закреплены четыре катушки 5 с сердечниками 6. Корпус 3 жестко соединен с основанием 4 статора 1. На выходном конце оси ротора 2 установлен обтюратор 7. Ось ротора 2 имеет выступ 8 и две опоры вращения, выполненные в виде шарикоподшипника 9, расположенного в основании 4 статора 1, и шарикоподшипника 10, расположенного в корпусе 3 и закрепленного с помощью гайки 11. Выступ 8 служит упором с одной стороны для диска ротора 2, а с другой стороны - для распорной пружины 12, другим своим концом упирающейся через кольцо 13 в шарикоподшипник 10. Распорная пружина 12 обеспечивает выборку радиального зазора в шарикоподшипниках 9 и 10. В центре основания 4 статора 1 расположена крышка 14 с регулировочным винтом 15, обеспечивающим осевое перемещение ротора 2 для регулировки магнитного зазора Б между торцевыми поверхностями диска ротора 2 и сердечников 6. Обтюратор 7 закреплен на выходном конце оси ротора 2 гайкой 16. Контактная плата 17 служит для подачи напряжения от электронной схемы через кабель 18 на катушки 5 статора 1. Приводное устройство с обтюратором работает следующим образом. При подаче через контактную плату 17 электрического напряжения от электронной схемы через кабель 18 на катушки 5 статора 1 в зазоре Б между торцевыми поверхностями сердечников 6 и диска ротора 2 образуется вращающееся магнитное поле. Момент вращения создается в результате взаимодействия магнитного поля статора 1 и поля остаточного намагничивания ротора 2. Вращающийся момент во время пуска создается за счет перемагничивания ротора 2 и регулируется с помощью выставки магнитного зазора Б. А так как материал диска ротора 2 обладает остаточной намагниченностью, то ротор 2 вместе с установленными на его оси деталями и узлами увлекается вращающимся магнитным полем, т.е. совершает вращательное движение, которое передается на обтюратор 7. Направление вращения оси ротора 2 изменяется на противоположное при изменении направления тока. Точность вращения обтюратора 7 в приводном устройстве зависит от качества выполнения посадочных поверхностей под шарикоподшипники 9 и 10 при их совместной обработке в корпусе 3 и основании 4, от качества торцевых поверхностей сердечников 6 и диска ротора 2, оси ротора 2, а также от силового замыкания 2 714 поверхностей шариков о поверхности колец шарикоподшипников 9 и 10 под действием пружины 12 на кольцо 13 и выступ 8. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
