Ограждающий модуль

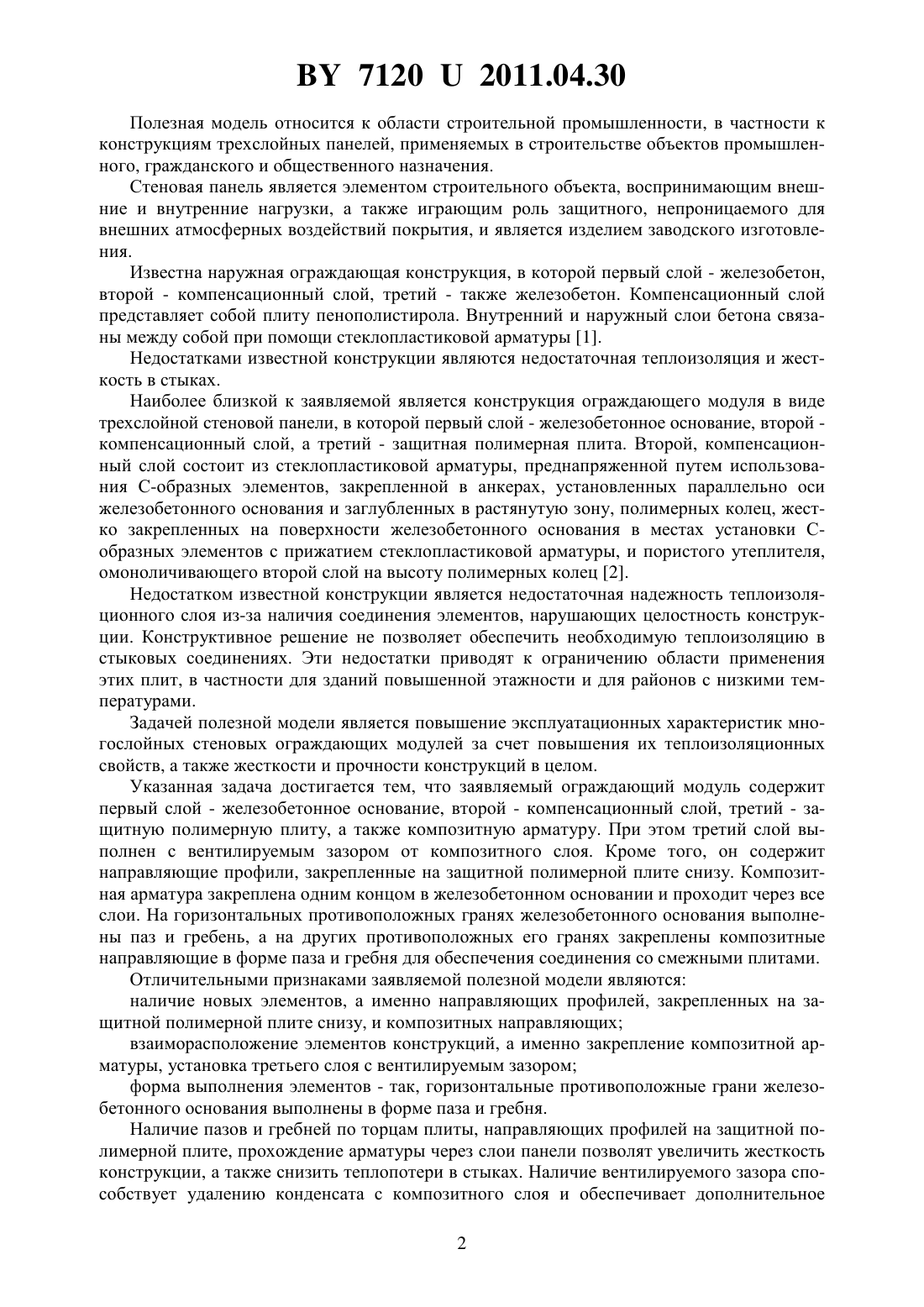

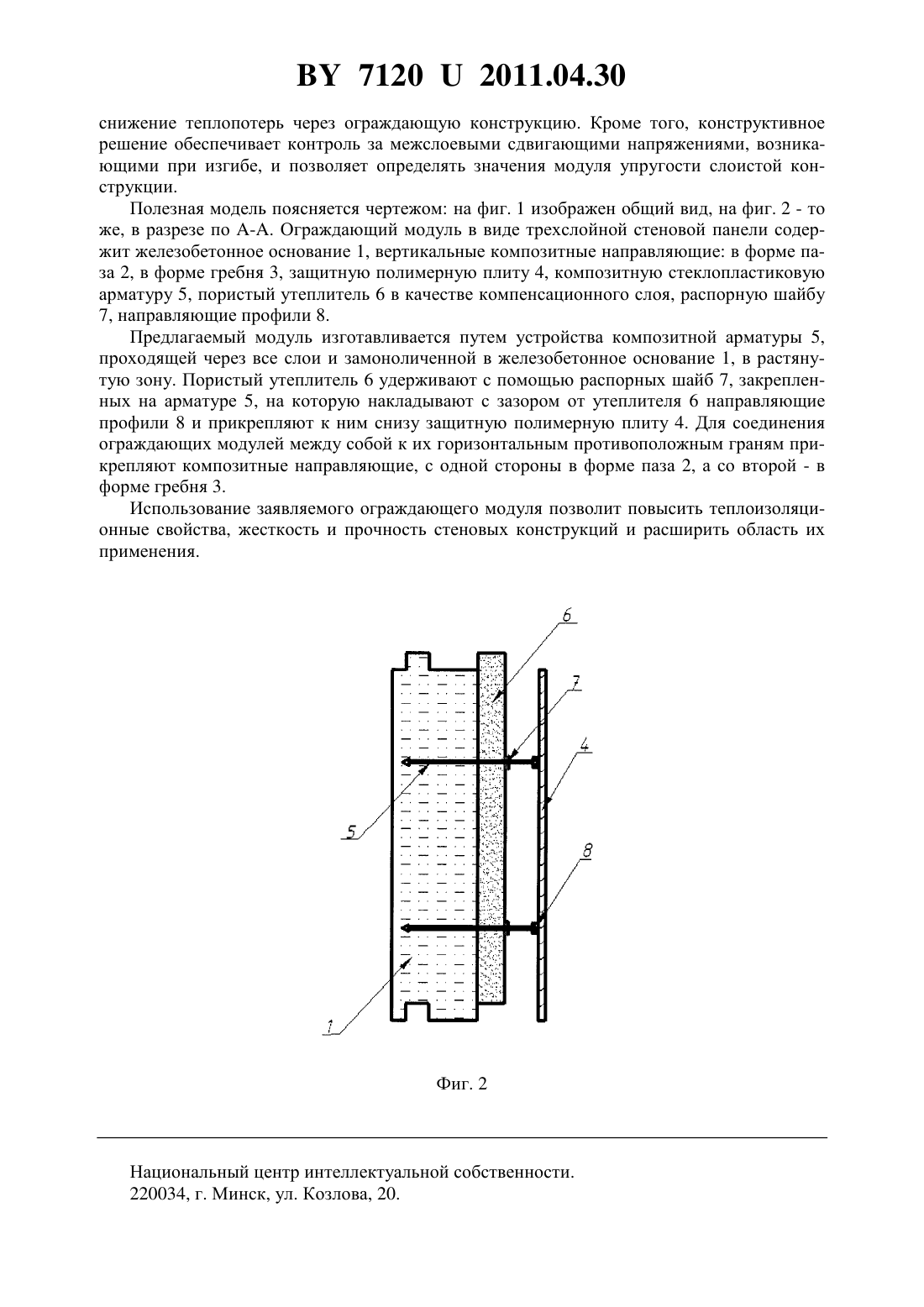

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Шабанов Дмитрий Николаевич Казанович Геннадий Славомирович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Ограждающий модуль, содержащий первый слой - железобетонное основание, второй компенсационный слой, третий - защитную полимерную плиту и композитную арматуру,отличающийся тем, что он содержит направляющие профили, закрепленные на защитной полимерной плите снизу, третий слой выполнен с вентилируемым зазором от компенсационного слоя, композитная арматура закреплена одним концом в железобетонном основании и проходит через все слои, на горизонтальных противоположных гранях железобетонного основания выполнены паз и гребень, а на других противоположных его гранях закреплены композитные направляющие в форме паза и гребня для обеспечения соединения со смежными плитами.(56) 1. Журавлев А.А. Экспериментальные исследования инженерных сооружений. Экспериментальное определение некоторых упругих параметров трехслойных плит. Материалы косимпозиуму. - Новочеркасский ПИ, 1969. - С. 166-170. 2. Патент Республики Беларусь 4953, МПК Е 04 В 1/00, 2008. 71202011.04.30 Полезная модель относится к области строительной промышленности, в частности к конструкциям трехслойных панелей, применяемых в строительстве объектов промышленного, гражданского и общественного назначения. Стеновая панель является элементом строительного объекта, воспринимающим внешние и внутренние нагрузки, а также играющим роль защитного, непроницаемого для внешних атмосферных воздействий покрытия, и является изделием заводского изготовления. Известна наружная ограждающая конструкция, в которой первый слой - железобетон,второй - компенсационный слой, третий - также железобетон. Компенсационный слой представляет собой плиту пенополистирола. Внутренний и наружный слои бетона связаны между собой при помощи стеклопластиковой арматуры 1. Недостатками известной конструкции являются недостаточная теплоизоляция и жесткость в стыках. Наиболее близкой к заявляемой является конструкция ограждающего модуля в виде трехслойной стеновой панели, в которой первый слой - железобетонное основание, второй компенсационный слой, а третий - защитная полимерная плита. Второй, компенсационный слой состоит из стеклопластиковой арматуры, преднапряженной путем использования С-образных элементов, закрепленной в анкерах, установленных параллельно оси железобетонного основания и заглубленных в растянутую зону, полимерных колец, жестко закрепленных на поверхности железобетонного основания в местах установки Собразных элементов с прижатием стеклопластиковой арматуры, и пористого утеплителя,омоноличивающего второй слой на высоту полимерных колец 2. Недостатком известной конструкции является недостаточная надежность теплоизоляционного слоя из-за наличия соединения элементов, нарушающих целостность конструкции. Конструктивное решение не позволяет обеспечить необходимую теплоизоляцию в стыковых соединениях. Эти недостатки приводят к ограничению области применения этих плит, в частности для зданий повышенной этажности и для районов с низкими температурами. Задачей полезной модели является повышение эксплуатационных характеристик многослойных стеновых ограждающих модулей за счет повышения их теплоизоляционных свойств, а также жесткости и прочности конструкций в целом. Указанная задача достигается тем, что заявляемый ограждающий модуль содержит первый слой - железобетонное основание, второй - компенсационный слой, третий - защитную полимерную плиту, а также композитную арматуру. При этом третий слой выполнен с вентилируемым зазором от композитного слоя. Кроме того, он содержит направляющие профили, закрепленные на защитной полимерной плите снизу. Композитная арматура закреплена одним концом в железобетонном основании и проходит через все слои. На горизонтальных противоположных гранях железобетонного основания выполнены паз и гребень, а на других противоположных его гранях закреплены композитные направляющие в форме паза и гребня для обеспечения соединения со смежными плитами. Отличительными признаками заявляемой полезной модели являются наличие новых элементов, а именно направляющих профилей, закрепленных на защитной полимерной плите снизу, и композитных направляющих взаиморасположение элементов конструкций, а именно закрепление композитной арматуры, установка третьего слоя с вентилируемым зазором форма выполнения элементов - так, горизонтальные противоположные грани железобетонного основания выполнены в форме паза и гребня. Наличие пазов и гребней по торцам плиты, направляющих профилей на защитной полимерной плите, прохождение арматуры через слои панели позволят увеличить жесткость конструкции, а также снизить теплопотери в стыках. Наличие вентилируемого зазора способствует удалению конденсата с композитного слоя и обеспечивает дополнительное 2 71202011.04.30 снижение теплопотерь через ограждающую конструкцию. Кроме того, конструктивное решение обеспечивает контроль за межслоевыми сдвигающими напряжениями, возникающими при изгибе, и позволяет определять значения модуля упругости слоистой конструкции. Полезная модель поясняется чертежом на фиг. 1 изображен общий вид, на фиг. 2 - то же, в разрезе по -. Ограждающий модуль в виде трехслойной стеновой панели содержит железобетонное основание 1, вертикальные композитные направляющие в форме паза 2, в форме гребня 3, защитную полимерную плиту 4, композитную стеклопластиковую арматуру 5, пористый утеплитель 6 в качестве компенсационного слоя, распорную шайбу 7, направляющие профили 8. Предлагаемый модуль изготавливается путем устройства композитной арматуры 5,проходящей через все слои и замоноличенной в железобетонное основание 1, в растянутую зону. Пористый утеплитель 6 удерживают с помощью распорных шайб 7, закрепленных на арматуре 5, на которую накладывают с зазором от утеплителя 6 направляющие профили 8 и прикрепляют к ним снизу защитную полимерную плиту 4. Для соединения ограждающих модулей между собой к их горизонтальным противоположным граням прикрепляют композитные направляющие, с одной стороны в форме паза 2, а со второй - в форме гребня 3. Использование заявляемого ограждающего модуля позволит повысить теплоизоляционные свойства, жесткость и прочность стеновых конструкций и расширить область их применения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
