Насадок для сбора шлама

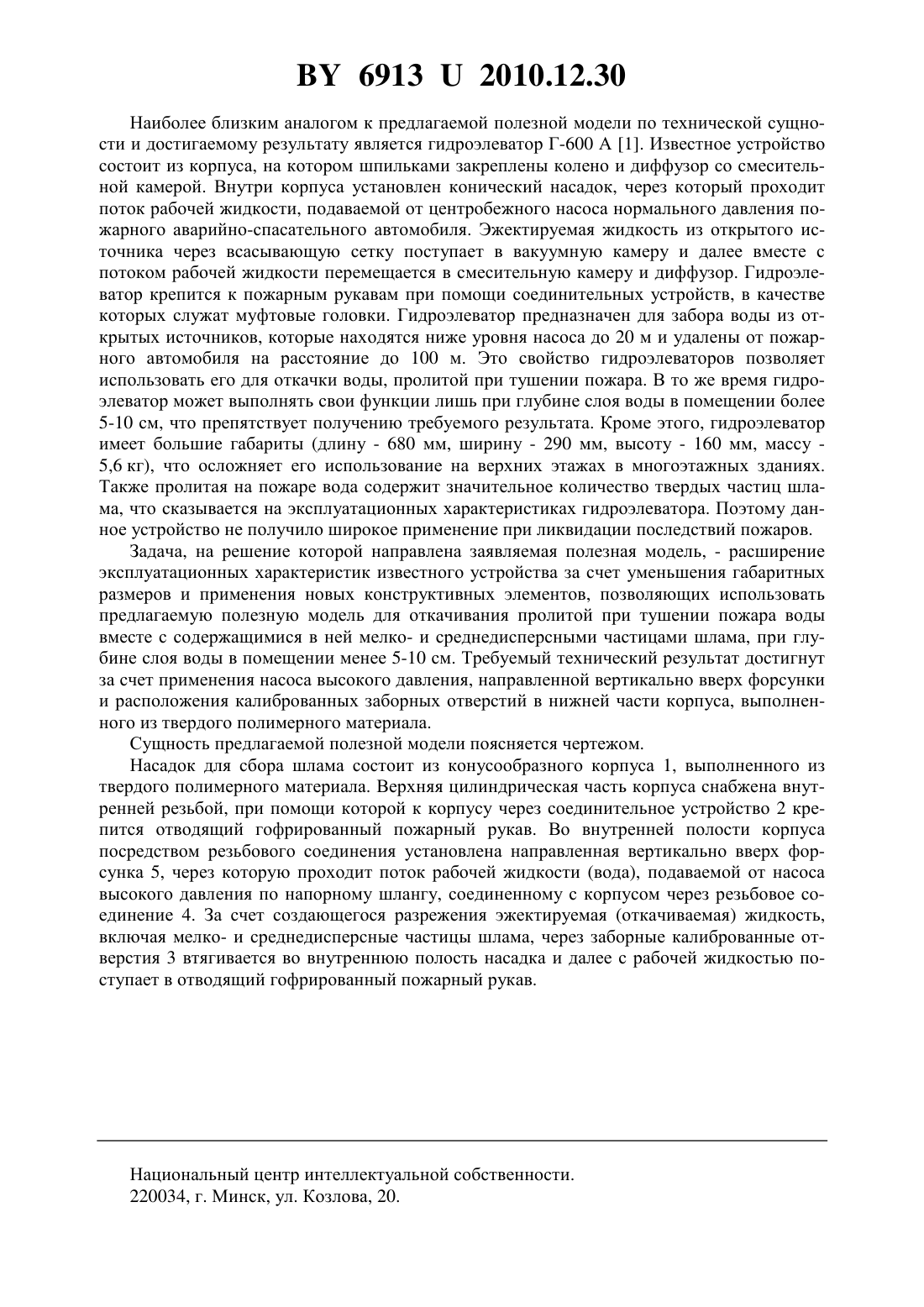

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАСАДОК ДЛЯ СБОРА ШЛАМА(71) Заявитель Учреждение Минское городское управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Цвирко Сергей Иванович Кукшинов Михаил Сергеевич(73) Патентообладатель Учреждение Минское городское управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Насадок для сбора шлама, состоящий из корпуса с внутренней полостью и соединительного устройства для крепления к отводящему рукаву, отличающийся тем, что во внутренней полости имеет форсунку, через которую проходит поток рабочей жидкости,подаваемой по напорному шлангу от насоса высокого давления, а также содержит калиброванные заборные отверстия в нижней части корпуса, выполненного из твердого полимерного материала. Полезная модель относится к области пожарной техники, в частности к насосам, и предназначена для перекачивания жидких сред с широко меняющимися свойствами, содержащими значительное количество твердых частиц шлама. 69132010.12.30 Наиболее близким аналогом к предлагаемой полезной модели по технической сущности и достигаемому результату является гидроэлеватор Г-600 А 1. Известное устройство состоит из корпуса, на котором шпильками закреплены колено и диффузор со смесительной камерой. Внутри корпуса установлен конический насадок, через который проходит поток рабочей жидкости, подаваемой от центробежного насоса нормального давления пожарного аварийно-спасательного автомобиля. Эжектируемая жидкость из открытого источника через всасывающую сетку поступает в вакуумную камеру и далее вместе с потоком рабочей жидкости перемещается в смесительную камеру и диффузор. Гидроэлеватор крепится к пожарным рукавам при помощи соединительных устройств, в качестве которых служат муфтовые головки. Гидроэлеватор предназначен для забора воды из открытых источников, которые находятся ниже уровня насоса до 20 м и удалены от пожарного автомобиля на расстояние до 100 м. Это свойство гидроэлеваторов позволяет использовать его для откачки воды, пролитой при тушении пожара. В то же время гидроэлеватор может выполнять свои функции лишь при глубине слоя воды в помещении более 5-10 см, что препятствует получению требуемого результата. Кроме этого, гидроэлеватор имеет большие габариты (длину - 680 мм, ширину - 290 мм, высоту - 160 мм, массу 5,6 кг), что осложняет его использование на верхних этажах в многоэтажных зданиях. Также пролитая на пожаре вода содержит значительное количество твердых частиц шлама, что сказывается на эксплуатационных характеристиках гидроэлеватора. Поэтому данное устройство не получило широкое применение при ликвидации последствий пожаров. Задача, на решение которой направлена заявляемая полезная модель, - расширение эксплуатационных характеристик известного устройства за счет уменьшения габаритных размеров и применения новых конструктивных элементов, позволяющих использовать предлагаемую полезную модель для откачивания пролитой при тушении пожара воды вместе с содержащимися в ней мелко- и среднедисперсными частицами шлама, при глубине слоя воды в помещении менее 5-10 см. Требуемый технический результат достигнут за счет применения насоса высокого давления, направленной вертикально вверх форсунки и расположения калиброванных заборных отверстий в нижней части корпуса, выполненного из твердого полимерного материала. Сущность предлагаемой полезной модели поясняется чертежом. Насадок для сбора шлама состоит из конусообразного корпуса 1, выполненного из твердого полимерного материала. Верхняя цилиндрическая часть корпуса снабжена внутренней резьбой, при помощи которой к корпусу через соединительное устройство 2 крепится отводящий гофрированный пожарный рукав. Во внутренней полости корпуса посредством резьбового соединения установлена направленная вертикально вверх форсунка 5, через которую проходит поток рабочей жидкости (вода), подаваемой от насоса высокого давления по напорному шлангу, соединенному с корпусом через резьбовое соединение 4. За счет создающегося разрежения эжектируемая (откачиваемая) жидкость,включая мелко- и среднедисперсные частицы шлама, через заборные калиброванные отверстия 3 втягивается во внутреннюю полость насадка и далее с рабочей жидкостью поступает в отводящий гофрированный пожарный рукав. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
