Ствол пожарный повышенной дальности

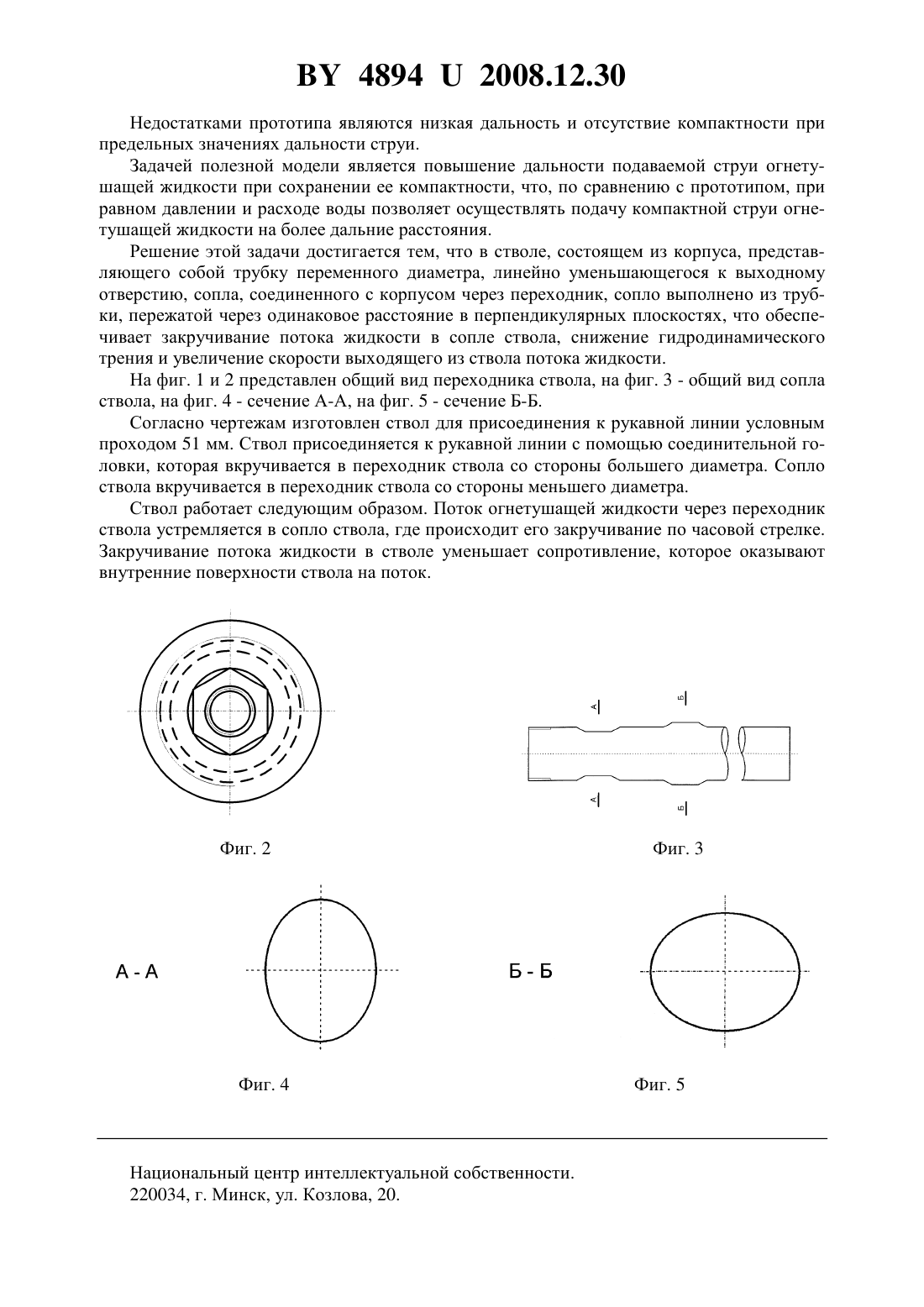

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТВОЛ ПОЖАРНЫЙ ПОВЫШЕННОЙ ДАЛЬНОСТИ(71) Заявитель Учреждение Минское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Саганович Игорь Федорович Зданевич Сергей Анатольевич(73) Патентообладатель Учреждение Минское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Ствол пожарный повышенной дальности, содержащий переходник и сопло, отличающийся тем, что сопло выполнено из трубки, имеющей пережатия в перпендикулярных плоскостях. Фиг. 1 Полезная модель относится к противопожарной технике, используемой для пожаротушения и ликвидации других чрезвычайных ситуаций, и может быть использована для подачи компактной струи огнетушащих средств в очаг пожара. В качестве прототипа может быть принят ствол пожарный ручной РСК-50 А (тип Б) 1. Ствол РСК-50 А состоит из корпуса, представляющего собой трубку переменного диаметра, линейно уменьшающегося к выходному отверстию. Для соединения с рукавной линией входное отверстие ствола снабжено соединительной рукавной головкой. Дальность подачи огнетушащей жидкости определяется потоком жидкости и ее давлением перед стволом, а также сопротивлением внутренней поверхности ствола протекающей жидкости. 48942008.12.30 Недостатками прототипа являются низкая дальность и отсутствие компактности при предельных значениях дальности струи. Задачей полезной модели является повышение дальности подаваемой струи огнетушащей жидкости при сохранении ее компактности, что, по сравнению с прототипом, при равном давлении и расходе воды позволяет осуществлять подачу компактной струи огнетушащей жидкости на более дальние расстояния. Решение этой задачи достигается тем, что в стволе, состоящем из корпуса, представляющего собой трубку переменного диаметра, линейно уменьшающегося к выходному отверстию, сопла, соединенного с корпусом через переходник, сопло выполнено из трубки, пережатой через одинаковое расстояние в перпендикулярных плоскостях, что обеспечивает закручивание потока жидкости в сопле ствола, снижение гидродинамического трения и увеличение скорости выходящего из ствола потока жидкости. На фиг. 1 и 2 представлен общий вид переходника ствола, на фиг. 3 - общий вид сопла ствола, на фиг. 4 - сечение А-А, на фиг. 5 - сечение Б-Б. Согласно чертежам изготовлен ствол для присоединения к рукавной линии условным проходом 51 мм. Ствол присоединяется к рукавной линии с помощью соединительной головки, которая вкручивается в переходник ствола со стороны большего диаметра. Сопло ствола вкручивается в переходник ствола со стороны меньшего диаметра. Ствол работает следующим образом. Поток огнетушащей жидкости через переходник ствола устремляется в сопло ствола, где происходит его закручивание по часовой стрелке. Закручивание потока жидкости в стволе уменьшает сопротивление, которое оказывают внутренние поверхности ствола на поток. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
