Боновое заграждение

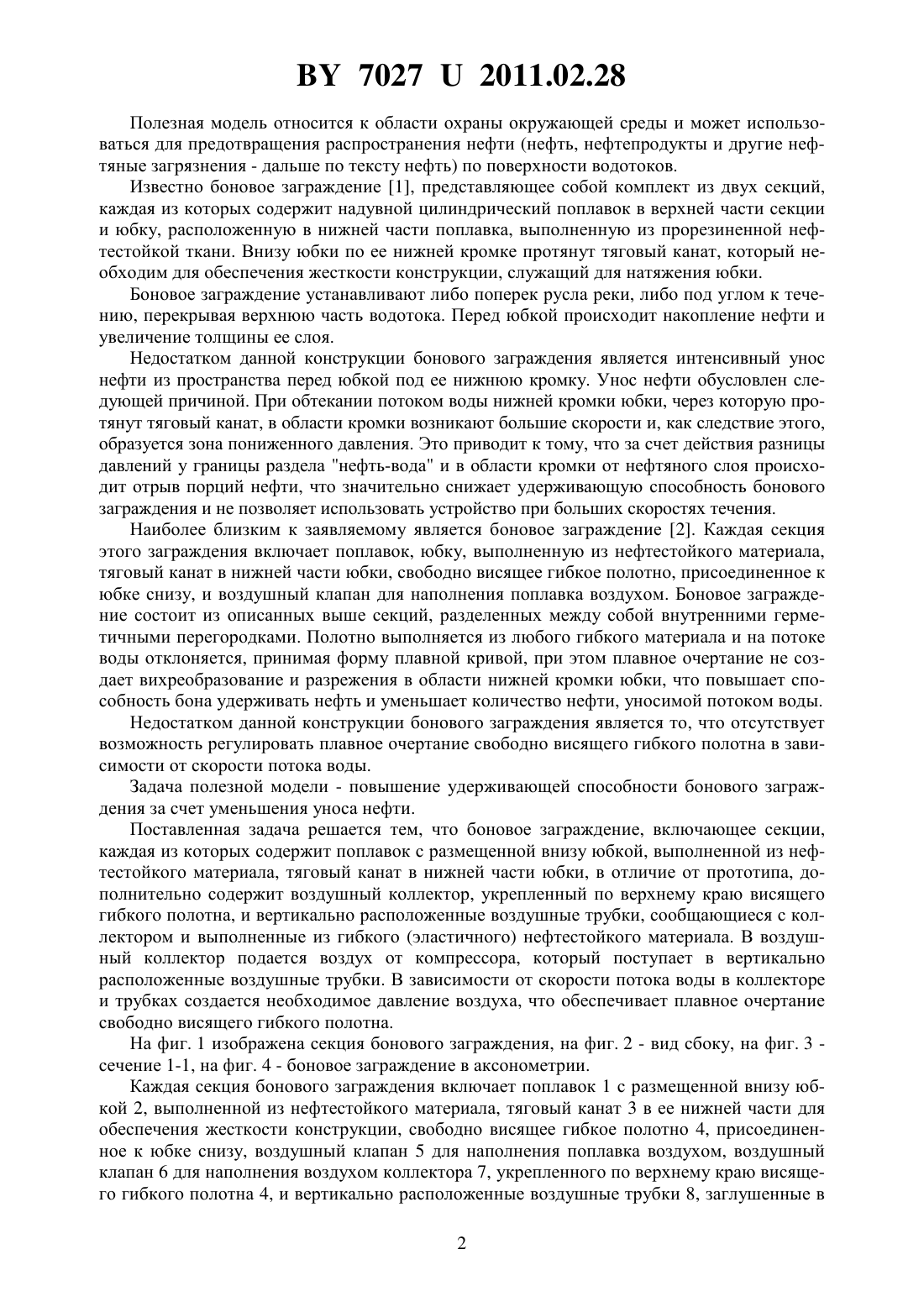

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Липский Владимир КонстантиновичКомаровский Дмитрий ПетровичШавенько Екатерина ВладимировнаЛурье Михаил Владимирович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Боновое заграждение, включающее секции, каждая из которых содержит поплавок с размещенной внизу юбкой, выполненной из нефтестойкого материала, тяговый канат в нижней части юбки, свободно висящее гибкое полотно, присоединенное к нижней кромке юбки, отличающееся тем, что оно дополнительно содержит воздушный коллектор, укрепленный по верхнему краю висящего гибкого полотна, и вертикально расположенные воздушные трубки, заглушенные в их нижнем торце, сообщающиеся с коллектором и выполненные из гибкого (эластичного) нефтестойкого материала.(56) 1. А.с. СССР 1465488, МПК 02 15/04, 1989. 2. Патент Республики Беларусь на изобретение 7457, МПК 02 15/04, 2005 (прототип). 70272011.02.28 Полезная модель относится к области охраны окружающей среды и может использоваться для предотвращения распространения нефти (нефть, нефтепродукты и другие нефтяные загрязнения - дальше по тексту нефть) по поверхности водотоков. Известно боновое заграждение 1, представляющее собой комплект из двух секций,каждая из которых содержит надувной цилиндрический поплавок в верхней части секции и юбку, расположенную в нижней части поплавка, выполненную из прорезиненной нефтестойкой ткани. Внизу юбки по ее нижней кромке протянут тяговый канат, который необходим для обеспечения жесткости конструкции, служащий для натяжения юбки. Боновое заграждение устанавливают либо поперек русла реки, либо под углом к течению, перекрывая верхнюю часть водотока. Перед юбкой происходит накопление нефти и увеличение толщины ее слоя. Недостатком данной конструкции бонового заграждения является интенсивный унос нефти из пространства перед юбкой под ее нижнюю кромку. Унос нефти обусловлен следующей причиной. При обтекании потоком воды нижней кромки юбки, через которую протянут тяговый канат, в области кромки возникают большие скорости и, как следствие этого,образуется зона пониженного давления. Это приводит к тому, что за счет действия разницы давлений у границы раздела нефть-вода и в области кромки от нефтяного слоя происходит отрыв порций нефти, что значительно снижает удерживающую способность бонового заграждения и не позволяет использовать устройство при больших скоростях течения. Наиболее близким к заявляемому является боновое заграждение 2. Каждая секция этого заграждения включает поплавок, юбку, выполненную из нефтестойкого материала,тяговый канат в нижней части юбки, свободно висящее гибкое полотно, присоединенное к юбке снизу, и воздушный клапан для наполнения поплавка воздухом. Боновое заграждение состоит из описанных выше секций, разделенных между собой внутренними герметичными перегородками. Полотно выполняется из любого гибкого материала и на потоке воды отклоняется, принимая форму плавной кривой, при этом плавное очертание не создает вихреобразование и разрежения в области нижней кромки юбки, что повышает способность бона удерживать нефть и уменьшает количество нефти, уносимой потоком воды. Недостатком данной конструкции бонового заграждения является то, что отсутствует возможность регулировать плавное очертание свободно висящего гибкого полотна в зависимости от скорости потока воды. Задача полезной модели - повышение удерживающей способности бонового заграждения за счет уменьшения уноса нефти. Поставленная задача решается тем, что боновое заграждение, включающее секции,каждая из которых содержит поплавок с размещенной внизу юбкой, выполненной из нефтестойкого материала, тяговый канат в нижней части юбки, в отличие от прототипа, дополнительно содержит воздушный коллектор, укрепленный по верхнему краю висящего гибкого полотна, и вертикально расположенные воздушные трубки, сообщающиеся с коллектором и выполненные из гибкого (эластичного) нефтестойкого материала. В воздушный коллектор подается воздух от компрессора, который поступает в вертикально расположенные воздушные трубки. В зависимости от скорости потока воды в коллекторе и трубках создается необходимое давление воздуха, что обеспечивает плавное очертание свободно висящего гибкого полотна. На фиг. 1 изображена секция бонового заграждения, на фиг. 2 - вид сбоку, на фиг. 3 сечение 1-1, на фиг. 4 - боновое заграждение в аксонометрии. Каждая секция бонового заграждения включает поплавок 1 с размещенной внизу юбкой 2, выполненной из нефтестойкого материала, тяговый канат 3 в ее нижней части для обеспечения жесткости конструкции, свободно висящее гибкое полотно 4, присоединенное к юбке снизу, воздушный клапан 5 для наполнения поплавка воздухом, воздушный клапан 6 для наполнения воздухом коллектора 7, укрепленного по верхнему краю висящего гибкого полотна 4, и вертикально расположенные воздушные трубки 8, заглушенные в 2 70272011.02.28 их нижнем торце, сообщающиеся с коллектором 7. Трубки 8 выполнены из гибкого (эластичного) нефтестойкого материала. Боновое заграждение состоит из описанных выше секций, разделенных между собой внутренними герметичными перегородками 9. Устройство работает следующим образом. Боновое заграждение к месту установки доставляют намотанным на специальную катушку. Постепенно разматывая, при помощи компрессора каждую секцию заграждения наполняют воздухом через воздушный клапан 5. Через клапан 6 воздух подается в коллектор 7 и сообщающиеся с ним трубки 8. В коллекторе 7 и трубках 8 создается такое давление воздуха, чтобы в потоке воды свободно висящее гибкое полотно приняло форму плавной кривой, при этом плавное очертание не создает вихреобразование и разрежение в области нижней кромки юбки, что повышает способность бона удерживать нефть и уменьшает количество нефти, уносимой потоком воды. В рабочем виде секция имеет вид, представленный на фиг. 1. Боновое заграждение устанавливают либо поперек русла реки, либо под углом к течению, перекрывая верхнюю часть водотока, и закрепляют при помощи тросов и якорей. Нефть, перемещаясь по поверхности водотока, задерживается и накапливается у поверхности юбки. Собранная нефть удаляется нефтесборными устройствами в емкости для дальнейшего использования. По окончании работы воздух выпускается из каждой секции и коллектора через клапаны 5 и 6, заграждение наматывается на катушку. Использование предлагаемой конструкции обеспечит повышение удерживающей способности бонового заграждения за счет уменьшения уноса нефти при различных скоростях потока воды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
