Установка для очистки сточных вод

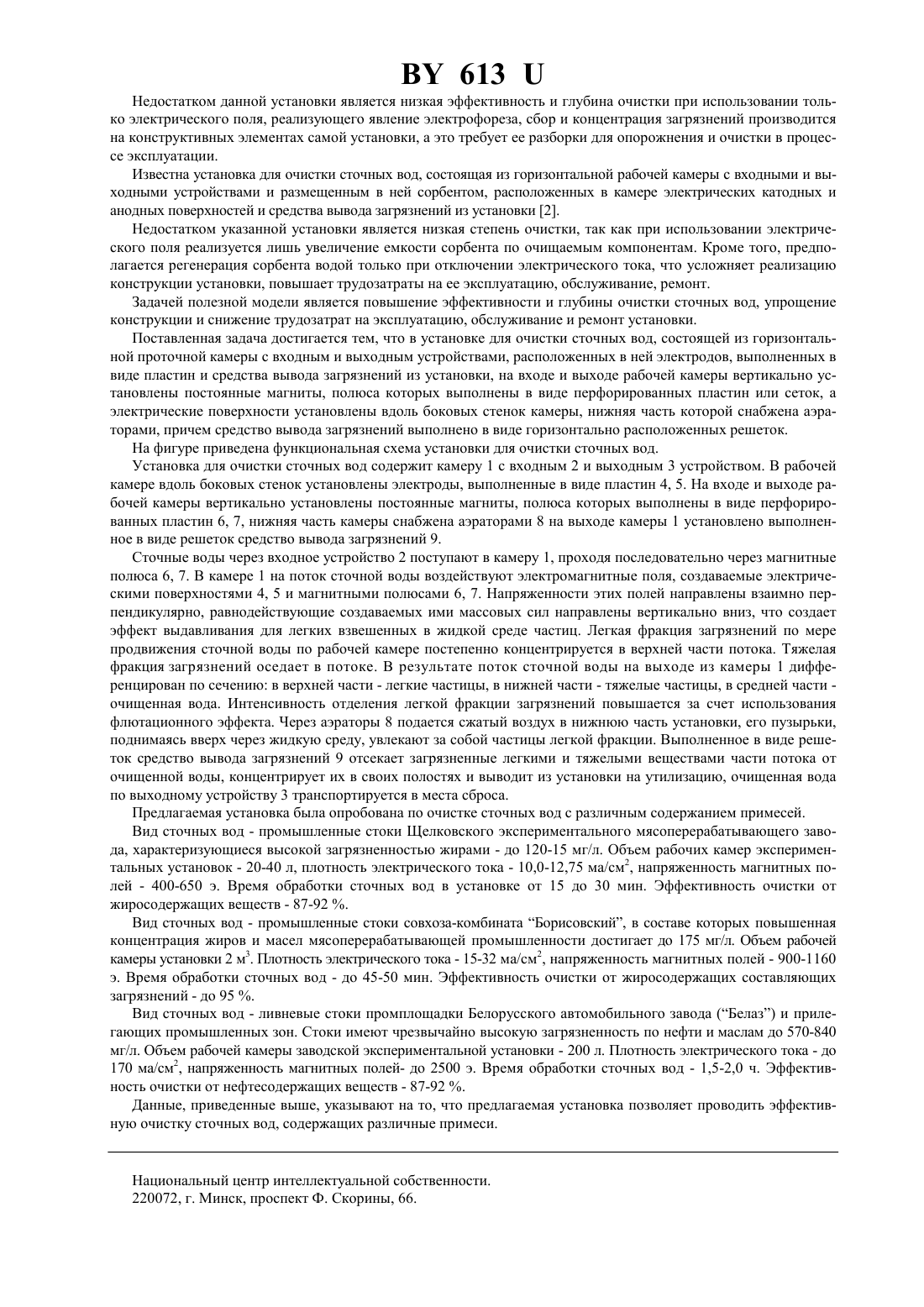

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД(73) Патентообладатели Семижон Анатолий Владимирович , Денисов Аркадий Алексеевич(57) Установка для очистки сточных вод, состоящая из горизонтальной проточной камеры с входным и выходным устройствами, расположенных в ней электродов, выполненных в виде пластин и средства вывода загрязнений из установки, отличающаяся тем, что на входе и выходе рабочей камеры вертикально установлены постоянные магниты, полюса которых выполнены в виде перфорированных пластин или сеток, а электроды установлены вдоль боковых стенок камеры, нижняя часть которой снабжена аэраторами, причем средство вывода загрязнений выполнено в виде горизонтально расположенных решеток. Полезная модель относится к области очистки сточных вод и может быть использована преимущественно в очистных сооружениях на предприятиях по переработке мясной и рыбной продукции, молоко- и маслосыроваренных заводах, нефтеперерабатывающих заводах и нефтеналивных станций, автозаправочных станциях и промышленных предприятиях, стоки которых содержат высокие концентрации жиров, масел и нефти. Известна установка для очистки сточных вод, состоящая из горизонтальной рабочей камеры с входными и выходными устройствами, размещенных в ней электродов, выполненных в виде пластин и средства вывода загрязнений из установки 1. 613 Недостатком данной установки является низкая эффективность и глубина очистки при использовании только электрического поля, реализующего явление электрофореза, сбор и концентрация загрязнений производится на конструктивных элементах самой установки, а это требует ее разборки для опорожнения и очистки в процессе эксплуатации. Известна установка для очистки сточных вод, состоящая из горизонтальной рабочей камеры с входными и выходными устройствами и размещенным в ней сорбентом, расположенных в камере электрических катодных и анодных поверхностей и средства вывода загрязнений из установки 2. Недостатком указанной установки является низкая степень очистки, так как при использовании электрического поля реализуется лишь увеличение емкости сорбента по очищаемым компонентам. Кроме того, предполагается регенерация сорбента водой только при отключении электрического тока, что усложняет реализацию конструкции установки, повышает трудозатраты на ее эксплуатацию, обслуживание, ремонт. Задачей полезной модели является повышение эффективности и глубины очистки сточных вод, упрощение конструкции и снижение трудозатрат на эксплуатацию, обслуживание и ремонт установки. Поставленная задача достигается тем, что в установке для очистки сточных вод, состоящей из горизонтальной проточной камеры с входным и выходным устройствами, расположенных в ней электродов, выполненных в виде пластин и средства вывода загрязнений из установки, на входе и выходе рабочей камеры вертикально установлены постоянные магниты, полюса которых выполнены в виде перфорированных пластин или сеток, а электрические поверхности установлены вдоль боковых стенок камеры, нижняя часть которой снабжена аэраторами, причем средство вывода загрязнений выполнено в виде горизонтально расположенных решеток. На фигуре приведена функциональная схема установки для очистки сточных вод. Установка для очистки сточных вод содержит камеру 1 с входным 2 и выходным 3 устройством. В рабочей камере вдоль боковых стенок установлены электроды, выполненные в виде пластин 4, 5. На входе и выходе рабочей камеры вертикально установлены постоянные магниты, полюса которых выполнены в виде перфорированных пластин 6, 7, нижняя часть камеры снабжена аэраторами 8 на выходе камеры 1 установлено выполненное в виде решеток средство вывода загрязнений 9. Сточные воды через входное устройство 2 поступают в камеру 1, проходя последовательно через магнитные полюса 6, 7. В камере 1 на поток сточной воды воздействуют электромагнитные поля, создаваемые электрическими поверхностями 4, 5 и магнитными полюсами 6, 7. Напряженности этих полей направлены взаимно перпендикулярно, равнодействующие создаваемых ими массовых сил направлены вертикально вниз, что создает эффект выдавливания для легких взвешенных в жидкой среде частиц. Легкая фракция загрязнений по мере продвижения сточной воды по рабочей камере постепенно концентрируется в верхней части потока. Тяжелая фракция загрязнений оседает в потоке. В результате поток сточной воды на выходе из камеры 1 дифференцирован по сечению в верхней части - легкие частицы, в нижней части - тяжелые частицы, в средней части очищенная вода. Интенсивность отделения легкой фракции загрязнений повышается за счет использования флютационного эффекта. Через аэраторы 8 подается сжатый воздух в нижнюю часть установки, его пузырьки,поднимаясь вверх через жидкую среду, увлекают за собой частицы легкой фракции. Выполненное в виде решеток средство вывода загрязнений 9 отсекает загрязненные легкими и тяжелыми веществами части потока от очищенной воды, концентрирует их в своих полостях и выводит из установки на утилизацию, очищенная вода по выходному устройству 3 транспортируется в места сброса. Предлагаемая установка была опробована по очистке сточных вод с различным содержанием примесей. Вид сточных вод - промышленные стоки Щелковского экспериментального мясоперерабатывающего завода, характеризующиеся высокой загрязненностью жирами - до 120-15 мг/л. Объем рабочих камер экспериментальных установок - 20-40 л, плотность электрического тока - 10,0-12,75 ма/см 2, напряженность магнитных полей - 400-650 э. Время обработки сточных вод в установке от 15 до 30 мин. Эффективность очистки от жиросодержащих веществ - 87-92 . Вид сточных вод - промышленные стоки совхоза-комбината Борисовский, в составе которых повышенная концентрация жиров и масел мясоперерабатывающей промышленности достигает до 175 мг/л. Объем рабочей камеры установки 2 м 3. Плотность электрического тока - 15-32 ма/см 2, напряженность магнитных полей - 900-1160 э. Время обработки сточных вод - до 45-50 мин. Эффективность очистки от жиросодержащих составляющих загрязнений - до 95 . Вид сточных вод - ливневые стоки промплощадки Белорусского автомобильного завода (Белаз) и прилегающих промышленных зон. Стоки имеют чрезвычайно высокую загрязненность по нефти и маслам до 570-840 мг/л. Объем рабочей камеры заводской экспериментальной установки - 200 л. Плотность электрического тока - до 170 ма/см 2, напряженность магнитных полей- до 2500 э. Время обработки сточных вод - 1,5-2,0 ч. Эффективность очистки от нефтесодержащих веществ - 87-92 . Данные, приведенные выше, указывают на то, что предлагаемая установка позволяет проводить эффективную очистку сточных вод, содержащих различные примеси. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
