Устройство для моделирования контактных отморожений у лабораторных животных
Номер патента: U 6770
Опубликовано: 30.10.2010
Авторы: Киркицкий Александр Вячеславович, Меламед Владимир Дмитриевич, Бурыкин Павел Сергеевич
Текст

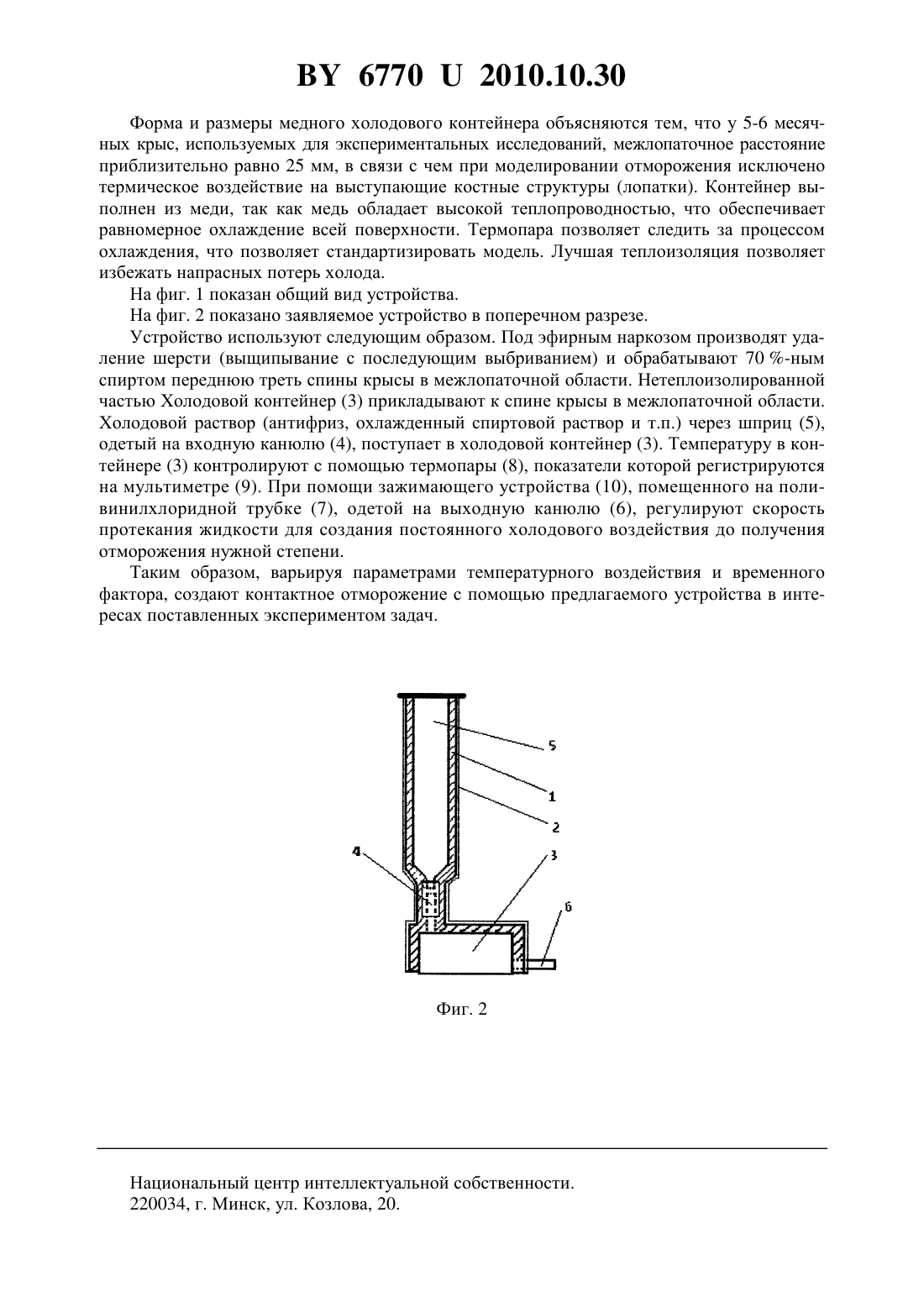

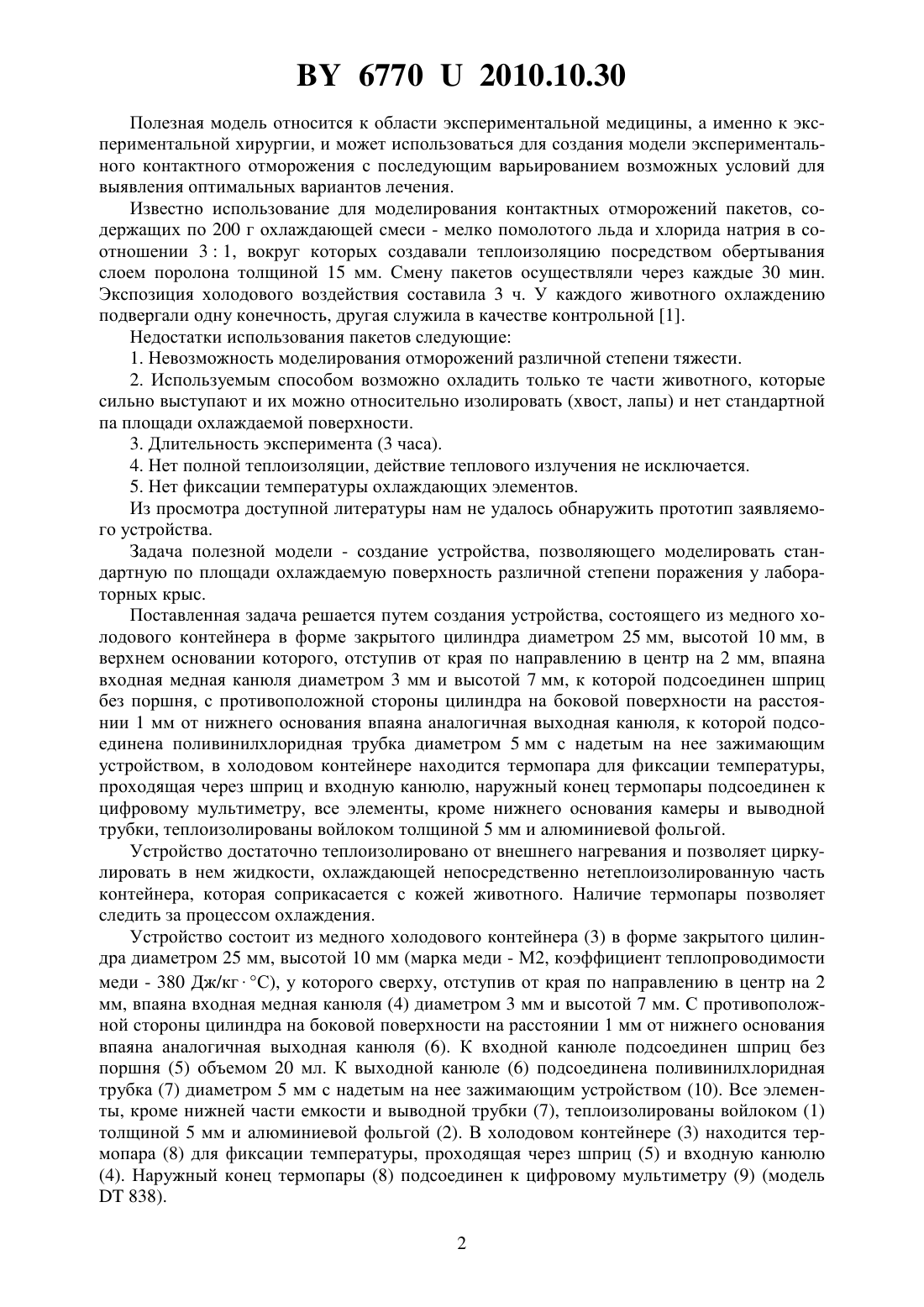

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ КОНТАКТНЫХ ОТМОРОЖЕНИЙ У ЛАБОРАТОРНЫХ ЖИВОТНЫХ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Меламед Владимир Дмитриевич Бурыкин Павел Сергеевич Киркицкий Александр Вячеславович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Устройство для моделирования контактных отморожений у лабораторных животных,состоящее из медного холодового контейнера в форме закрытого цилиндра диаметром 25 мм, высотой 10 мм, в верхнем основании которого, отступив от края по направлению в центр на 2 мм, впаяна входная медная канюля диаметром 3 мм и высотой 7 мм, к которой подсоединен шприц без поршня, с противоположной стороны цилиндра на боковой поверхности на расстоянии 1 мм от нижнего основания впаяна аналогичная выходная канюля, к которой подсоединена поливинилхлоридная трубка диаметром 5 мм с надетым на нее зажимающим устройством, в холодовом контейнере находится термопара для фиксации температуры, проходящая через шприц и входную канюлю, наружный конец термопары подсоединен к цифровому мультиметру, все элементы, кроме нижнего основания камеры и выводной трубки, теплоизолированы войлоком толщиной 5 мм и алюминиевой фольгой.(56) 1. Таранова Е.В. Пути повышения эффективности лечения отморожений. Контактные отморожения конечностей вызывали аппликацией (экспериментально-клиническое исследование). Автореф.дисс. канд. мед. наук. - Курск, 2009. - С. 8. 67702010.10.30 Полезная модель относится к области экспериментальной медицины, а именно к экспериментальной хирургии, и может использоваться для создания модели экспериментального контактного отморожения с последующим варьированием возможных условий для выявления оптимальных вариантов лечения. Известно использование для моделирования контактных отморожений пакетов, содержащих по 200 г охлаждающей смеси - мелко помолотого льда и хлорида натрия в соотношении 31, вокруг которых создавали теплоизоляцию посредством обертывания слоем поролона толщиной 15 мм. Смену пакетов осуществляли через каждые 30 мин. Экспозиция холодового воздействия составила 3 ч. У каждого животного охлаждению подвергали одну конечность, другая служила в качестве контрольной 1. Недостатки использования пакетов следующие 1. Невозможность моделирования отморожений различной степени тяжести. 2. Используемым способом возможно охладить только те части животного, которые сильно выступают и их можно относительно изолировать (хвост, лапы) и нет стандартной па площади охлаждаемой поверхности. 3. Длительность эксперимента (3 часа). 4. Нет полной теплоизоляции, действие теплового излучения не исключается. 5. Нет фиксации температуры охлаждающих элементов. Из просмотра доступной литературы нам не удалось обнаружить прототип заявляемого устройства. Задача полезной модели - создание устройства, позволяющего моделировать стандартную по площади охлаждаемую поверхность различной степени поражения у лабораторных крыс. Поставленная задача решается путем создания устройства, состоящего из медного холодового контейнера в форме закрытого цилиндра диаметром 25 мм, высотой 10 мм, в верхнем основании которого, отступив от края по направлению в центр на 2 мм, впаяна входная медная канюля диаметром 3 мм и высотой 7 мм, к которой подсоединен шприц без поршня, с противоположной стороны цилиндра на боковой поверхности на расстоянии 1 мм от нижнего основания впаяна аналогичная выходная канюля, к которой подсоединена поливинилхлоридная трубка диаметром 5 мм с надетым на нее зажимающим устройством, в холодовом контейнере находится термопара для фиксации температуры,проходящая через шприц и входную канюлю, наружный конец термопары подсоединен к цифровому мультиметру, все элементы, кроме нижнего основания камеры и выводной трубки, теплоизолированы войлоком толщиной 5 мм и алюминиевой фольгой. Устройство достаточно теплоизолировано от внешнего нагревания и позволяет циркулировать в нем жидкости, охлаждающей непосредственно нетеплоизолированную часть контейнера, которая соприкасается с кожей животного. Наличие термопары позволяет следить за процессом охлаждения. Устройство состоит из медного холодового контейнера (3) в форме закрытого цилиндра диаметром 25 мм, высотой 10 мм (марка меди - М 2, коэффициент теплопроводимости меди - 380 Дж/кгС), у которого сверху, отступив от края по направлению в центр на 2 мм, впаяна входная медная канюля (4) диаметром 3 мм и высотой 7 мм. С противоположной стороны цилиндра на боковой поверхности на расстоянии 1 мм от нижнего основания впаяна аналогичная выходная канюля (6). К входной канюле подсоединен шприц без поршня (5) объемом 20 мл. К выходной канюле (6) подсоединена поливинилхлоридная трубка (7) диаметром 5 мм с надетым на нее зажимающим устройством (10). Все элементы, кроме нижней части емкости и выводной трубки (7), теплоизолированы войлоком (1) толщиной 5 мм и алюминиевой фольгой (2). В холодовом контейнере (3) находится термопара (8) для фиксации температуры, проходящая через шприц (5) и входную канюлю(4). Наружный конец термопары (8) подсоединен к цифровому мультиметру (9) (модель 838). 2 67702010.10.30 Форма и размеры медного холодового контейнера объясняются тем, что у 5-6 месячных крыс, используемых для экспериментальных исследований, межлопаточное расстояние приблизительно равно 25 мм, в связи с чем при моделировании отморожения исключено термическое воздействие на выступающие костные структуры (лопатки). Контейнер выполнен из меди, так как медь обладает высокой теплопроводностью, что обеспечивает равномерное охлаждение всей поверхности. Термопара позволяет следить за процессом охлаждения, что позволяет стандартизировать модель. Лучшая теплоизоляция позволяет избежать напрасных потерь холода. На фиг. 1 показан общий вид устройства. На фиг. 2 показано заявляемое устройство в поперечном разрезе. Устройство используют следующим образом. Под эфирным наркозом производят удаление шерсти (выщипывание с последующим выбриванием) и обрабатывают 70 -ным спиртом переднюю треть спины крысы в межлопаточной области. Нетеплоизолированной частью Холодовой контейнер (3) прикладывают к спине крысы в межлопаточной области. Холодовой раствор (антифриз, охлажденный спиртовой раствор и т.п.) через шприц (5),одетый на входную канюлю (4), поступает в холодовой контейнер (3). Температуру в контейнере (3) контролируют с помощью термопары (8), показатели которой регистрируются на мультиметре (9). При помощи зажимающего устройства (10), помещенного на поливинилхлоридной трубке (7), одетой на выходную канюлю (6), регулируют скорость протекания жидкости для создания постоянного холодового воздействия до получения отморожения нужной степени. Таким образом, варьируя параметрами температурного воздействия и временного фактора, создают контактное отморожение с помощью предлагаемого устройства в интересах поставленных экспериментом задач. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G09B 23/00, A61B 17/00
Метки: лабораторных, устройство, животных, контактных, моделирования, отморожений
