Устройство для моделирования ожоговой поверхности у лабораторных животных

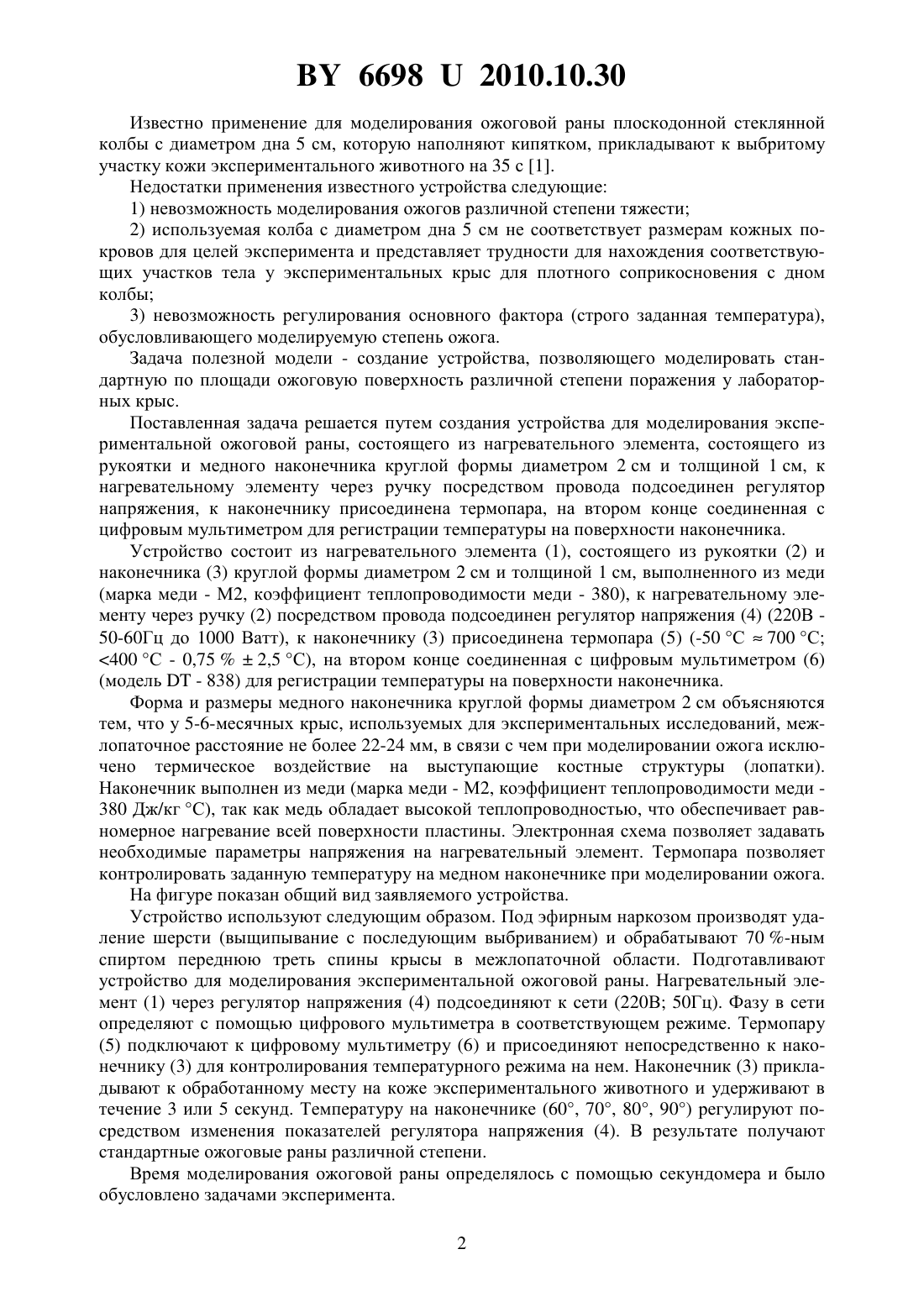

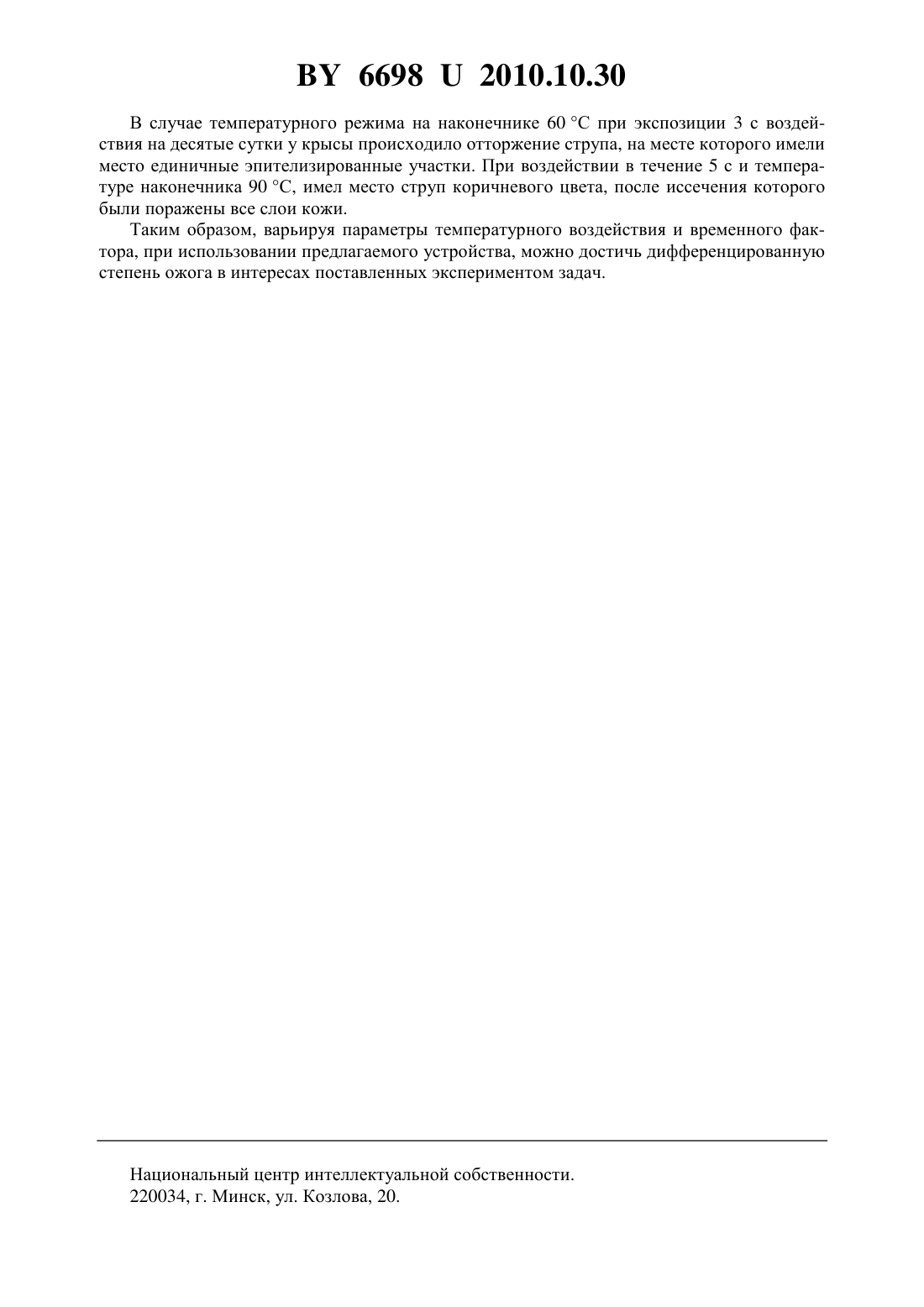

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ОЖОГОВОЙ ПОВЕРХНОСТИ У ЛАБОРАТОРНЫХ ЖИВОТНЫХ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Меламед Владимир Дмитриевич Бурыкин Павел Сергеевич Киркицкий Александр Вячеславович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Устройство для моделирования ожоговой поверхности у лабораторных животных, состоящее из нагревательного элемента, состоящего из рукоятки и медного наконечника круглой формы диаметром 2 см и толщиной 1 см, к нагревательному элементу через ручку посредством провода подсоединен регулятор напряжения, к наконечнику присоединена термопара, на втором конце соединенная с цифровым мультиметром для регистрации температуры на поверхности наконечника.(56) 1. Болтовская В.В. Патоморфология раневого процесса в зоне глубокого ожога кожи в условиях применения низкоинтенсивного электромагнитного излучения. Авторефдисс. канд. мед. наук. - Саратов, 2006. - С. 8 Полезная модель относится к области экспериментальной медицины, а именно к экспериментальной хирургии, и может использоваться для создания модели экспериментальной ожоговой раны с последующим варьированием возможных условий для выявления оптимальных вариантов лечения. 66982010.10.30 Известно применение для моделирования ожоговой раны плоскодонной стеклянной колбы с диаметром дна 5 см, которую наполняют кипятком, прикладывают к выбритому участку кожи экспериментального животного на 35 с 1. Недостатки применения известного устройства следующие 1) невозможность моделирования ожогов различной степени тяжести 2) используемая колба с диаметром дна 5 см не соответствует размерам кожных покровов для целей эксперимента и представляет трудности для нахождения соответствующих участков тела у экспериментальных крыс для плотного соприкосновения с дном колбы 3) невозможность регулирования основного фактора (строго заданная температура),обусловливающего моделируемую степень ожога. Задача полезной модели - создание устройства, позволяющего моделировать стандартную по площади ожоговую поверхность различной степени поражения у лабораторных крыс. Поставленная задача решается путем создания устройства для моделирования экспериментальной ожоговой раны, состоящего из нагревательного элемента, состоящего из рукоятки и медного наконечника круглой формы диаметром 2 см и толщиной 1 см, к нагревательному элементу через ручку посредством провода подсоединен регулятор напряжения, к наконечнику присоединена термопара, на втором конце соединенная с цифровым мультиметром для регистрации температуры на поверхности наконечника. Устройство состоит из нагревательного элемента (1), состоящего из рукоятки (2) и наконечника (3) круглой формы диаметром 2 см и толщиной 1 см, выполненного из меди(марка меди - М 2, коэффициент теплопроводимости меди - 380), к нагревательному элементу через ручку (2) посредством провода подсоединен регулятор напряжения (4) (220 В 50-60 Гц до 1000 Ватт), к наконечнику (3) присоединена термопара (5) (-50 С 700 С 400 С - 0,752,5 С), на втором конце соединенная с цифровым мультиметром (6)(модель- 838) для регистрации температуры на поверхности наконечника. Форма и размеры медного наконечника круглой формы диаметром 2 см объясняются тем, что у 5-6-месячных крыс, используемых для экспериментальных исследований, межлопаточное расстояние не более 22-24 мм, в связи с чем при моделировании ожога исключено термическое воздействие на выступающие костные структуры (лопатки). Наконечник выполнен из меди (марка меди - М 2, коэффициент теплопроводимости меди 380 Дж/кг С), так как медь обладает высокой теплопроводностью, что обеспечивает равномерное нагревание всей поверхности пластины. Электронная схема позволяет задавать необходимые параметры напряжения на нагревательный элемент. Термопара позволяет контролировать заданную температуру на медном наконечнике при моделировании ожога. На фигуре показан общий вид заявляемого устройства. Устройство используют следующим образом. Под эфирным наркозом производят удаление шерсти (выщипывание с последующим выбриванием) и обрабатывают 70 -ным спиртом переднюю треть спины крысы в межлопаточной области. Подготавливают устройство для моделирования экспериментальной ожоговой раны. Нагревательный элемент (1) через регулятор напряжения (4) подсоединяют к сети (220 В 50 Гц). Фазу в сети определяют с помощью цифрового мультиметра в соответствующем режиме. Термопару(5) подключают к цифровому мультиметру (6) и присоединяют непосредственно к наконечнику (3) для контролирования температурного режима на нем. Наконечник (3) прикладывают к обработанному месту на коже экспериментального животного и удерживают в течение 3 или 5 секунд. Температуру на наконечнике (60, 70, 80, 90) регулируют посредством изменения показателей регулятора напряжения (4). В результате получают стандартные ожоговые раны различной степени. Время моделирования ожоговой раны определялось с помощью секундомера и было обусловлено задачами эксперимента. 2 66982010.10.30 В случае температурного режима на наконечнике 60 С при экспозиции 3 с воздействия на десятые сутки у крысы происходило отторжение струпа, на месте которого имели место единичные эпителизированные участки. При воздействии в течение 5 с и температуре наконечника 90 С, имел место струп коричневого цвета, после иссечения которого были поражены все слои кожи. Таким образом, варьируя параметры температурного воздействия и временного фактора, при использовании предлагаемого устройства, можно достичь дифференцированную степень ожога в интересах поставленных экспериментом задач. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
