Устройство для моделирования полнослойного кожного дефекта у лабораторных животных

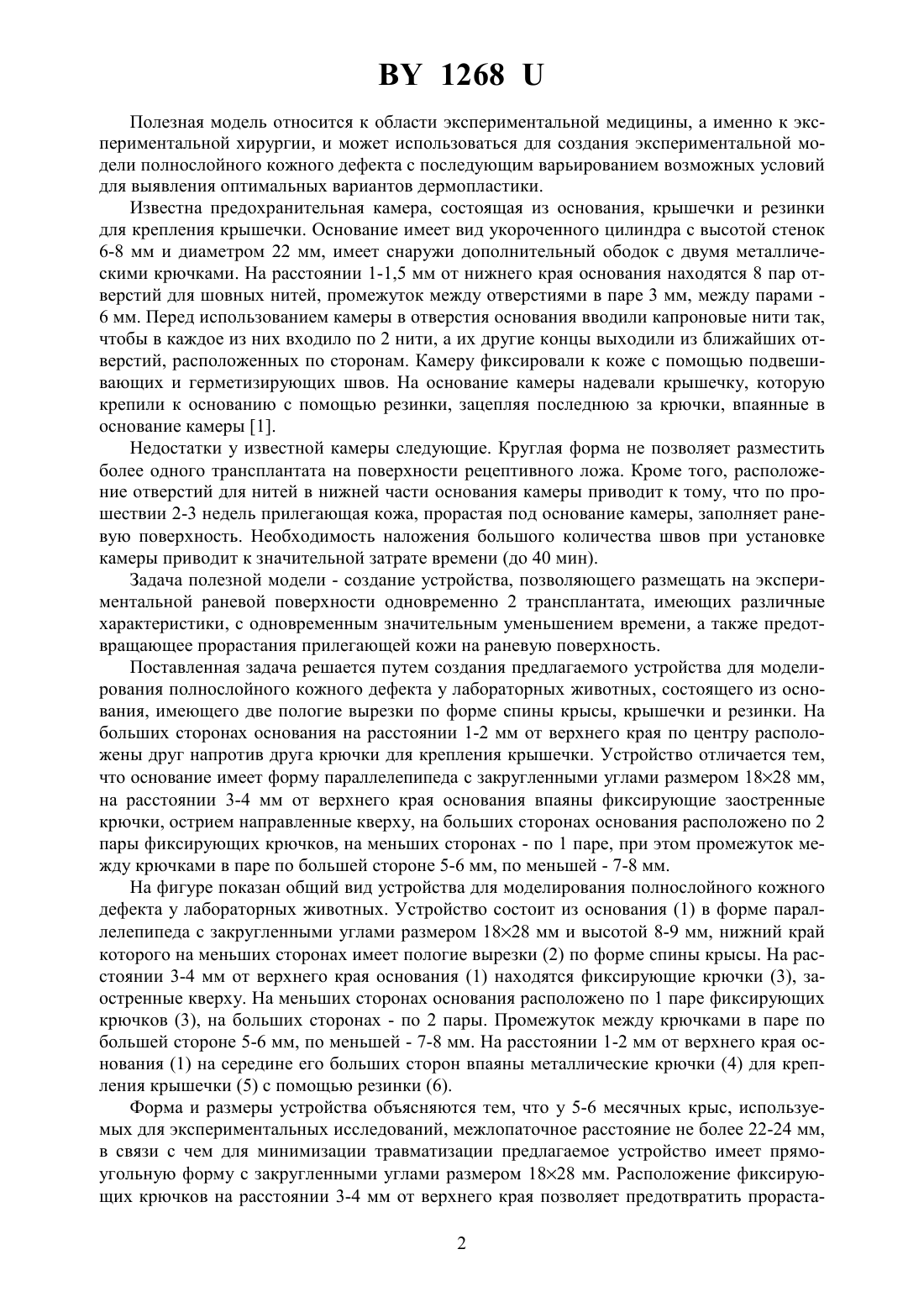

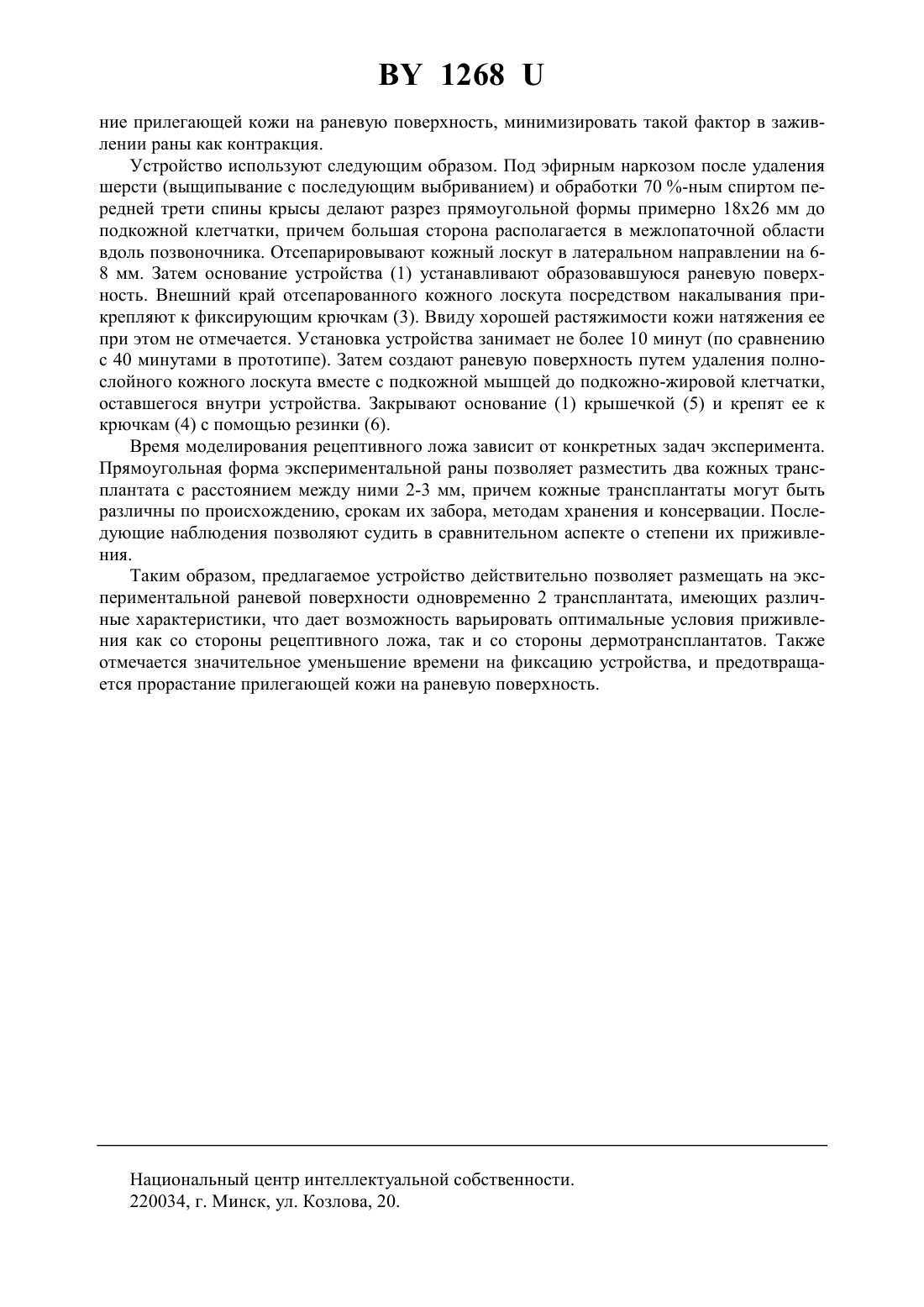

(51)09 23/28,61 17/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПОЛНОСЛОЙНОГО КОЖНОГО ДЕФЕКТА У ЛАБОРАТОРНЫХ ЖИВОТНЫХ(71) Заявитель Государственное высшее учебное учреждение Гродненский государственный медицинский университет(72) Авторы Меламед Владимир Дмитриевич Островский Александр Александрович Хацков Владимир Алексеевич(73) Патентообладатель Государственное высшее учебное учреждение Гродненский государственный медицинский университет(57) Устройство для моделирования полнослойного кожного дефекта у лабораторных животных, состоящее из основания с двумя расположенными друг напротив друга крючками,имеющего две пологие вырезки по форме спины крысы, крышечки и резинки, отличающееся тем, что основание имеет форму параллелепипеда с закругленными углами размером 1828 мм, на расстоянии 3-4 мм от верхнего края основания впаяны фиксирующие заостренные крючки, острием направленные кверху, на больших сторонах основания расположено по 2 пары фиксирующих крючков, на меньших сторонах - по 1 паре, при этом промежуток между крючками в паре по большей стороне 5-6 мм, по меньшей - 7-8 мм.(56) 1. Островский А.А. Морфологический анализ регенераторного потенциала эпидермиса в условиях отслойки и трансплантации Автореф. дис.док. мед. наук. - М. 1993. - С. 17. 1268 Полезная модель относится к области экспериментальной медицины, а именно к экспериментальной хирургии, и может использоваться для создания экспериментальной модели полнослойного кожного дефекта с последующим варьированием возможных условий для выявления оптимальных вариантов дермопластики. Известна предохранительная камера, состоящая из основания, крышечки и резинки для крепления крышечки. Основание имеет вид укороченного цилиндра с высотой стенок 6-8 мм и диаметром 22 мм, имеет снаружи дополнительный ободок с двумя металлическими крючками. На расстоянии 1-1,5 мм от нижнего края основания находятся 8 пар отверстий для шовных нитей, промежуток между отверстиями в паре 3 мм, между парами 6 мм. Перед использованием камеры в отверстия основания вводили капроновые нити так,чтобы в каждое из них входило по 2 нити, а их другие концы выходили из ближайших отверстий, расположенных по сторонам. Камеру фиксировали к коже с помощью подвешивающих и герметизирующих швов. На основание камеры надевали крышечку, которую крепили к основанию с помощью резинки, зацепляя последнюю за крючки, впаянные в основание камеры 1. Недостатки у известной камеры следующие. Круглая форма не позволяет разместить более одного трансплантата на поверхности рецептивного ложа. Кроме того, расположение отверстий для нитей в нижней части основания камеры приводит к тому, что по прошествии 2-3 недель прилегающая кожа, прорастая под основание камеры, заполняет раневую поверхность. Необходимость наложения большого количества швов при установке камеры приводит к значительной затрате времени (до 40 мин). Задача полезной модели - создание устройства, позволяющего размещать на экспериментальной раневой поверхности одновременно 2 трансплантата, имеющих различные характеристики, с одновременным значительным уменьшением времени, а также предотвращающее прорастания прилегающей кожи на раневую поверхность. Поставленная задача решается путем создания предлагаемого устройства для моделирования полнослойного кожного дефекта у лабораторных животных, состоящего из основания, имеющего две пологие вырезки по форме спины крысы, крышечки и резинки. На больших сторонах основания на расстоянии 1-2 мм от верхнего края по центру расположены друг напротив друга крючки для крепления крышечки. Устройство отличается тем,что основание имеет форму параллелепипеда с закругленными углами размером 1828 мм,на расстоянии 3-4 мм от верхнего края основания впаяны фиксирующие заостренные крючки, острием направленные кверху, на больших сторонах основания расположено по 2 пары фиксирующих крючков, на меньших сторонах - по 1 паре, при этом промежуток между крючками в паре по большей стороне 5-6 мм, по меньшей - 7-8 мм. На фигуре показан общий вид устройства для моделирования полнослойного кожного дефекта у лабораторных животных. Устройство состоит из основания (1) в форме параллелепипеда с закругленными углами размером 1828 мм и высотой 8-9 мм, нижний край которого на меньших сторонах имеет пологие вырезки (2) по форме спины крысы. На расстоянии 3-4 мм от верхнего края основания (1) находятся фиксирующие крючки (3), заостренные кверху. На меньших сторонах основания расположено по 1 паре фиксирующих крючков (3), на больших сторонах - по 2 пары. Промежуток между крючками в паре по большей стороне 5-6 мм, по меньшей - 7-8 мм. На расстоянии 1-2 мм от верхнего края основания (1) на середине его больших сторон впаяны металлические крючки (4) для крепления крышечки (5) с помощью резинки (6). Форма и размеры устройства объясняются тем, что у 5-6 месячных крыс, используемых для экспериментальных исследований, межлопаточное расстояние не более 22-24 мм,в связи с чем для минимизации травматизации предлагаемое устройство имеет прямоугольную форму с закругленными углами размером 1828 мм. Расположение фиксирующих крючков на расстоянии 3-4 мм от верхнего края позволяет предотвратить прораста 2 1268 ние прилегающей кожи на раневую поверхность, минимизировать такой фактор в заживлении раны как контракция. Устройство используют следующим образом. Под эфирным наркозом после удаления шерсти (выщипывание с последующим выбриванием) и обработки 70 -ным спиртом передней трети спины крысы делают разрез прямоугольной формы примерно 1826 мм до подкожной клетчатки, причем большая сторона располагается в межлопаточной области вдоль позвоночника. Отсепарировывают кожный лоскут в латеральном направлении на 68 мм. Затем основание устройства (1) устанавливают образовавшуюся раневую поверхность. Внешний край отсепарованного кожного лоскута посредством накалывания прикрепляют к фиксирующим крючкам (3). Ввиду хорошей растяжимости кожи натяжения ее при этом не отмечается. Установка устройства занимает не более 10 минут (по сравнению с 40 минутами в прототипе). Затем создают раневую поверхность путем удаления полнослойного кожного лоскута вместе с подкожной мышцей до подкожно-жировой клетчатки,оставшегося внутри устройства. Закрывают основание (1) крышечкой (5) и крепят ее к крючкам (4) с помощью резинки (6). Время моделирования рецептивного ложа зависит от конкретных задач эксперимента. Прямоугольная форма экспериментальной раны позволяет разместить два кожных трансплантата с расстоянием между ними 2-3 мм, причем кожные трансплантаты могут быть различны по происхождению, срокам их забора, методам хранения и консервации. Последующие наблюдения позволяют судить в сравнительном аспекте о степени их приживления. Таким образом, предлагаемое устройство действительно позволяет размещать на экспериментальной раневой поверхности одновременно 2 трансплантата, имеющих различные характеристики, что дает возможность варьировать оптимальные условия приживления как со стороны рецептивного ложа, так и со стороны дермотрансплантатов. Также отмечается значительное уменьшение времени на фиксацию устройства, и предотвращается прорастание прилегающей кожи на раневую поверхность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
