Гидросеялка

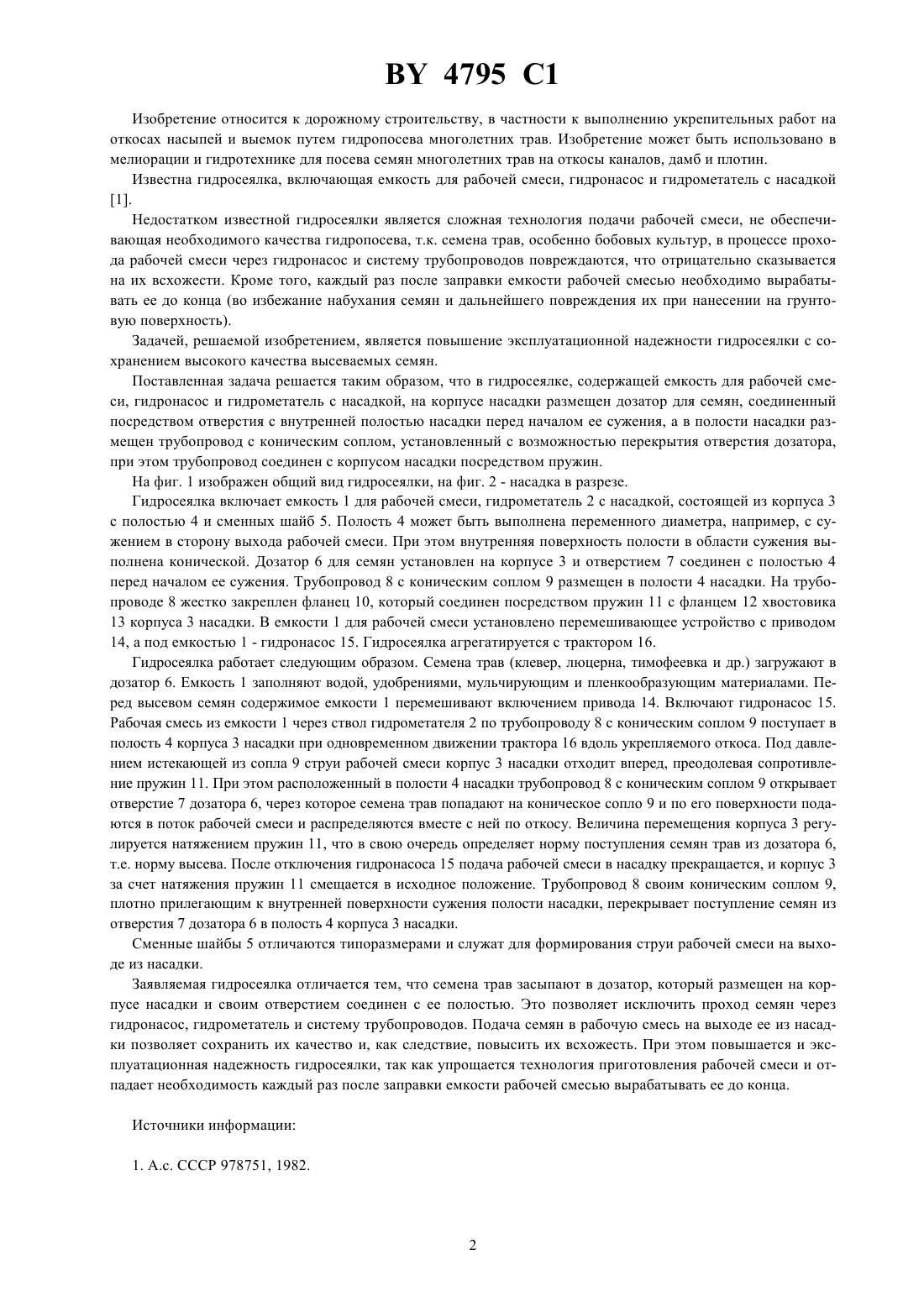

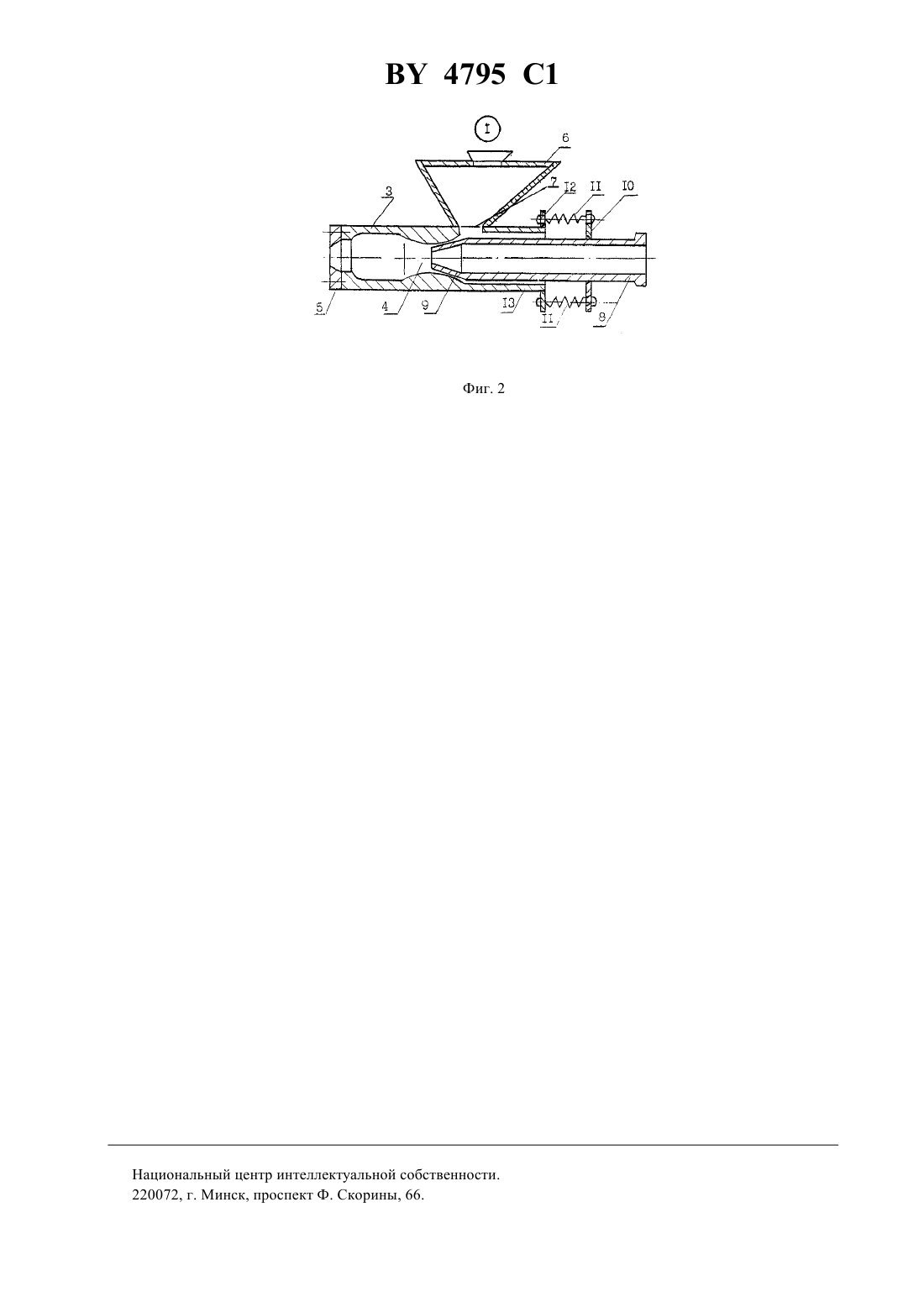

(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(57) Гидросеялка, содержащая емкость для рабочей смеси, гидронасос и гидрометатель с насадкой, отличающаяся тем, что на корпусе насадки размещен дозатор для семян, соединенный посредством отверстия с внутренней полостью насадки перед началом ее сужения, а в полости насадки размещен трубопровод с коническим соплом, установленный с возможностью перекрытия отверстия дозатора, при этом трубопровод соединен с корпусом насадки посредством пружин. 4795 1 Изобретение относится к дорожному строительству, в частности к выполнению укрепительных работ на откосах насыпей и выемок путем гидропосева многолетних трав. Изобретение может быть использовано в мелиорации и гидротехнике для посева семян многолетних трав на откосы каналов, дамб и плотин. Известна гидросеялка, включающая емкость для рабочей смеси, гидронасос и гидрометатель с насадкой 1. Недостатком известной гидросеялки является сложная технология подачи рабочей смеси, не обеспечивающая необходимого качества гидропосева, т.к. семена трав, особенно бобовых культур, в процессе прохода рабочей смеси через гидронасос и систему трубопроводов повреждаются, что отрицательно сказывается на их всхожести. Кроме того, каждый раз после заправки емкости рабочей смесью необходимо вырабатывать ее до конца (во избежание набухания семян и дальнейшего повреждения их при нанесении на грунтовую поверхность). Задачей, решаемой изобретением, является повышение эксплуатационной надежности гидросеялки с сохранением высокого качества высеваемых семян. Поставленная задача решается таким образом, что в гидросеялке, содержащей емкость для рабочей смеси, гидронасос и гидрометатель с насадкой, на корпусе насадки размещен дозатор для семян, соединенный посредством отверстия с внутренней полостью насадки перед началом ее сужения, а в полости насадки размещен трубопровод с коническим соплом, установленный с возможностью перекрытия отверстия дозатора,при этом трубопровод соединен с корпусом насадки посредством пружин. На фиг. 1 изображен общий вид гидросеялки, на фиг. 2 - насадка в разрезе. Гидросеялка включает емкость 1 для рабочей смеси, гидрометатель 2 с насадкой, состоящей из корпуса 3 с полостью 4 и сменных шайб 5. Полость 4 может быть выполнена переменного диаметра, например, с сужением в сторону выхода рабочей смеси. При этом внутренняя поверхность полости в области сужения выполнена конической. Дозатор 6 для семян установлен на корпусе 3 и отверстием 7 соединен с полостью 4 перед началом ее сужения. Трубопровод 8 с коническим соплом 9 размещен в полости 4 насадки. На трубопроводе 8 жестко закреплен фланец 10, который соединен посредством пружин 11 с фланцем 12 хвостовика 13 корпуса 3 насадки. В емкости 1 для рабочей смеси установлено перемешивающее устройство с приводом 14, а под емкостью 1 - гидронасос 15. Гидросеялка агрегатируется с трактором 16. Гидросеялка работает следующим образом. Семена трав (клевер, люцерна, тимофеевка и др.) загружают в дозатор 6. Емкость 1 заполняют водой, удобрениями, мульчирующим и пленкообразующим материалами. Перед высевом семян содержимое емкости 1 перемешивают включением привода 14. Включают гидронасос 15. Рабочая смесь из емкости 1 через ствол гидрометателя 2 по трубопроводу 8 с коническим соплом 9 поступает в полость 4 корпуса 3 насадки при одновременном движении трактора 16 вдоль укрепляемого откоса. Под давлением истекающей из сопла 9 струи рабочей смеси корпус 3 насадки отходит вперед, преодолевая сопротивление пружин 11. При этом расположенный в полости 4 насадки трубопровод 8 с коническим соплом 9 открывает отверстие 7 дозатора 6, через которое семена трав попадают на коническое сопло 9 и по его поверхности подаются в поток рабочей смеси и распределяются вместе с ней по откосу. Величина перемещения корпуса 3 регулируется натяжением пружин 11, что в свою очередь определяет норму поступления семян трав из дозатора 6,т.е. норму высева. После отключения гидронасоса 15 подача рабочей смеси в насадку прекращается, и корпус 3 за счет натяжения пружин 11 смещается в исходное положение. Трубопровод 8 своим коническим соплом 9,плотно прилегающим к внутренней поверхности сужения полости насадки, перекрывает поступление семян из отверстия 7 дозатора 6 в полость 4 корпуса 3 насадки. Сменные шайбы 5 отличаются типоразмерами и служат для формирования струи рабочей смеси на выходе из насадки. Заявляемая гидросеялка отличается тем, что семена трав засыпают в дозатор, который размещен на корпусе насадки и своим отверстием соединен с ее полостью. Это позволяет исключитьпроход семян через гидронасос, гидрометатель и систему трубопроводов. Подача семян в рабочую смесь на выходе ее из насадки позволяет сохранить их качество и, как следствие, повысить их всхожесть. При этом повышается и эксплуатационная надежность гидросеялки, так как упрощается технология приготовления рабочей смеси и отпадает необходимость каждый раз после заправки емкости рабочей смесью вырабатывать ее до конца. Источники информации 1. А.с. СССР 978751, 1982. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
