Конструкция брони силового кабеля

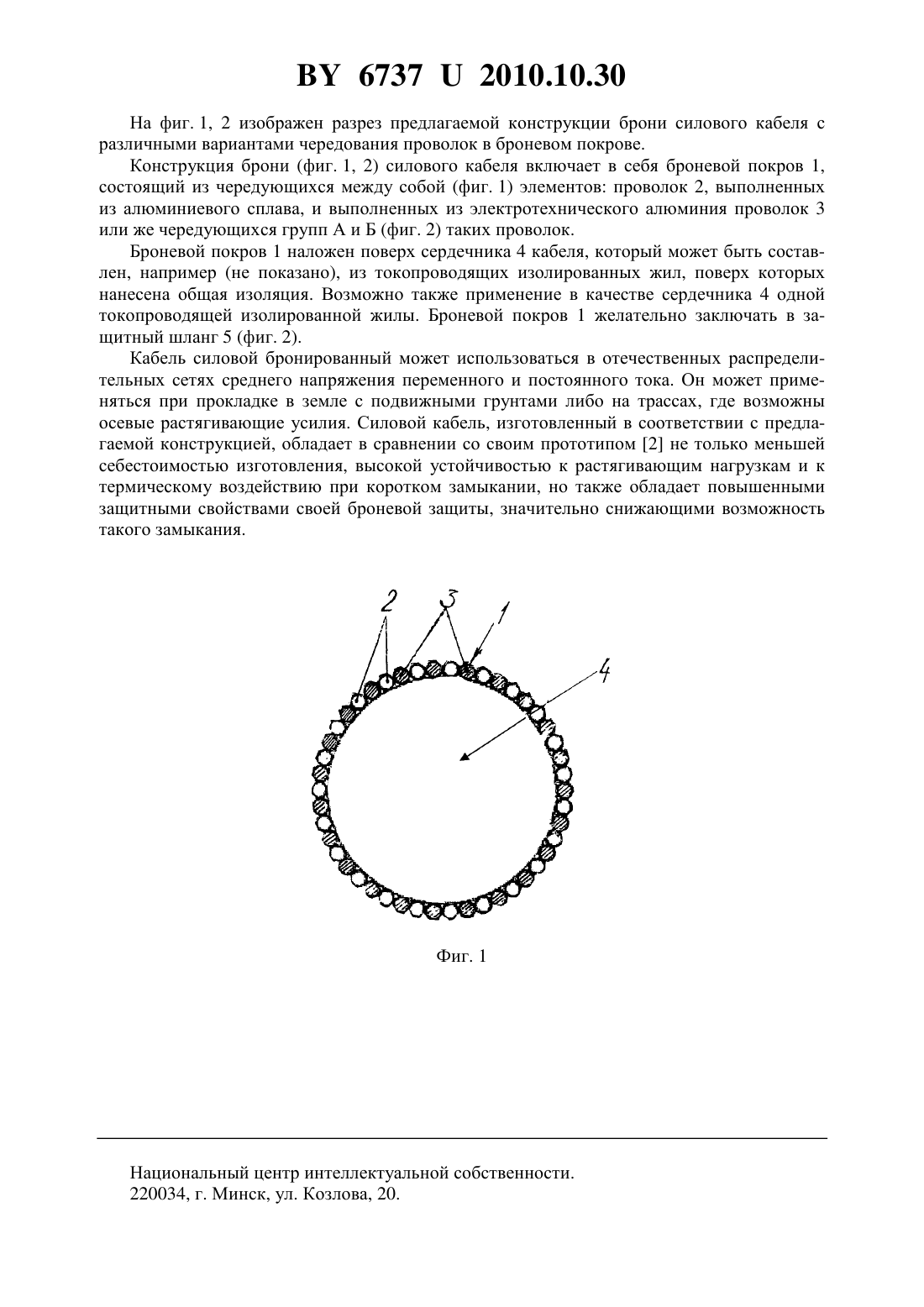

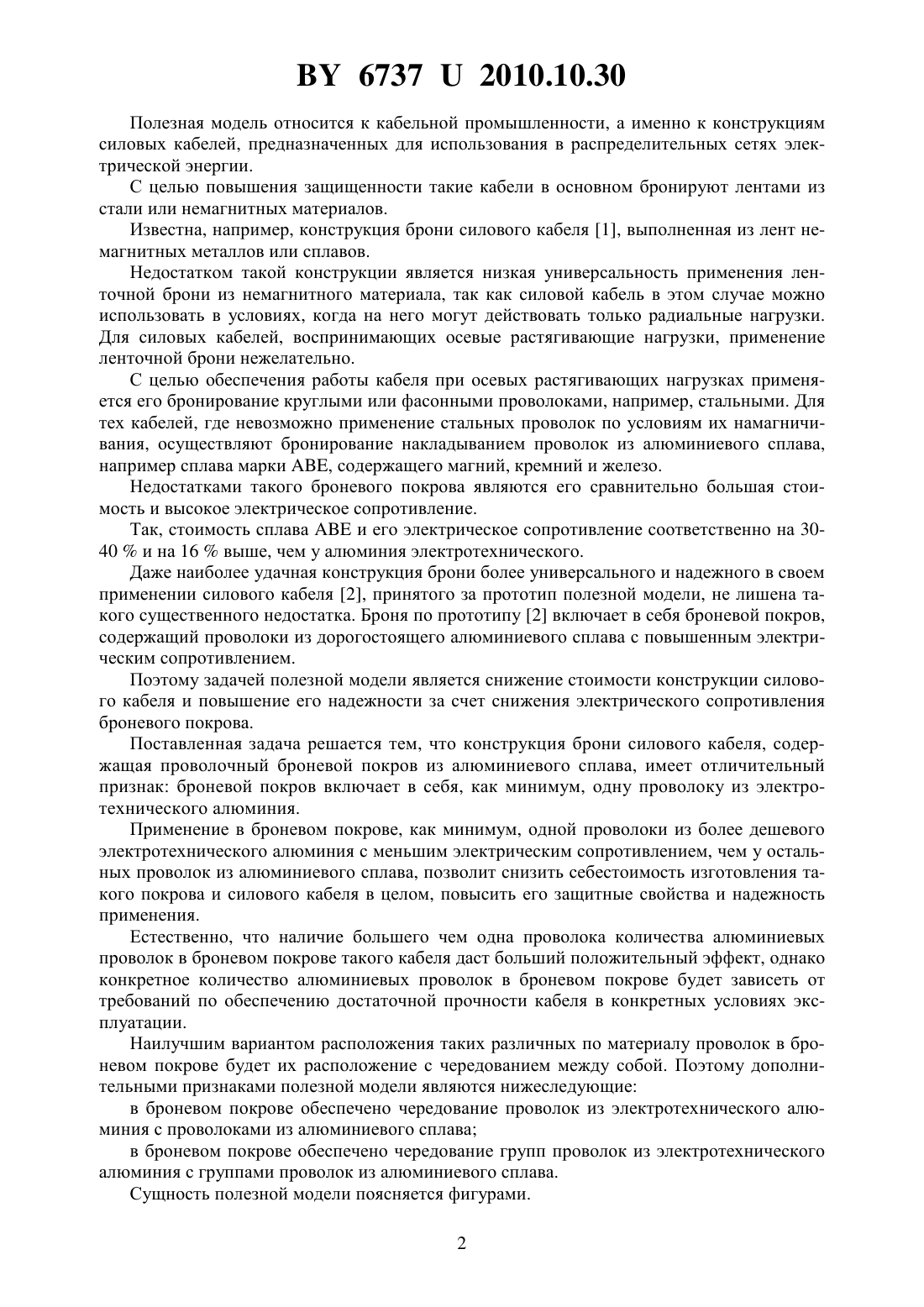

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ БРОНИ СИЛОВОГО КАБЕЛЯ(71) Заявитель Общество с ограниченной ответственностью Производственное объединение Энергокомплект(72) Авторы Подгайский Сергей Иванович Жилинский Люциан Вацлавович(73) Патентообладатель Общество с ограниченной ответственностью Производственное объединение Энергокомплект(57) 1. Конструкция брони силового кабеля, содержащая проволочный броневой покров из алюминиевого сплава, отличающаяся тем, что броневой покров включает в себя, как минимум, одну проволоку из электротехнического алюминия. 2. Конструкция по п. 1, отличающаяся тем, что в броневом покрове обеспечено чередование проволок из электротехнического алюминия с проволоками из алюминиевого сплава. 3. Конструкция по п. 1, отличающаяся тем, что в броневом покрове обеспечено чередование групп проволок из электротехнического алюминия с группами проволок из алюминиевого сплава. 67372010.10.30 Полезная модель относится к кабельной промышленности, а именно к конструкциям силовых кабелей, предназначенных для использования в распределительных сетях электрической энергии. С целью повышения защищенности такие кабели в основном бронируют лентами из стали или немагнитных материалов. Известна, например, конструкция брони силового кабеля 1, выполненная из лент немагнитных металлов или сплавов. Недостатком такой конструкции является низкая универсальность применения ленточной брони из немагнитного материала, так как силовой кабель в этом случае можно использовать в условиях, когда на него могут действовать только радиальные нагрузки. Для силовых кабелей, воспринимающих осевые растягивающие нагрузки, применение ленточной брони нежелательно. С целью обеспечения работы кабеля при осевых растягивающих нагрузках применяется его бронирование круглыми или фасонными проволоками, например, стальными. Для тех кабелей, где невозможно применение стальных проволок по условиям их намагничивания, осуществляют бронирование накладыванием проволок из алюминиевого сплава,например сплава марки , содержащего магний, кремний и железо. Недостатками такого броневого покрова являются его сравнительно большая стоимость и высокое электрическое сопротивление. Так, стоимость сплаваи его электрическое сопротивление соответственно на 3040 и на 16 выше, чем у алюминия электротехнического. Даже наиболее удачная конструкция брони более универсального и надежного в своем применении силового кабеля 2, принятого за прототип полезной модели, не лишена такого существенного недостатка. Броня по прототипу 2 включает в себя броневой покров,содержащий проволоки из дорогостоящего алюминиевого сплава с повышенным электрическим сопротивлением. Поэтому задачей полезной модели является снижение стоимости конструкции силового кабеля и повышение его надежности за счет снижения электрического сопротивления броневого покрова. Поставленная задача решается тем, что конструкция брони силового кабеля, содержащая проволочный броневой покров из алюминиевого сплава, имеет отличительный признак броневой покров включает в себя, как минимум, одну проволоку из электротехнического алюминия. Применение в броневом покрове, как минимум, одной проволоки из более дешевого электротехнического алюминия с меньшим электрическим сопротивлением, чем у остальных проволок из алюминиевого сплава, позволит снизить себестоимость изготовления такого покрова и силового кабеля в целом, повысить его защитные свойства и надежность применения. Естественно, что наличие большего чем одна проволока количества алюминиевых проволок в броневом покрове такого кабеля даст больший положительный эффект, однако конкретное количество алюминиевых проволок в броневом покрове будет зависеть от требований по обеспечению достаточной прочности кабеля в конкретных условиях эксплуатации. Наилучшим вариантом расположения таких различных по материалу проволок в броневом покрове будет их расположение с чередованием между собой. Поэтому дополнительными признаками полезной модели являются нижеследующие в броневом покрове обеспечено чередование проволок из электротехнического алюминия с проволоками из алюминиевого сплава в броневом покрове обеспечено чередование групп проволок из электротехнического алюминия с группами проволок из алюминиевого сплава. Сущность полезной модели поясняется фигурами. 2 67372010.10.30 На фиг. 1, 2 изображен разрез предлагаемой конструкции брони силового кабеля с различными вариантами чередования проволок в броневом покрове. Конструкция брони (фиг. 1, 2) силового кабеля включает в себя броневой покров 1,состоящий из чередующихся между собой (фиг. 1) элементов проволок 2, выполненных из алюминиевого сплава, и выполненных из электротехнического алюминия проволок 3 или же чередующихся групп А и Б (фиг. 2) таких проволок. Броневой покров 1 наложен поверх сердечника 4 кабеля, который может быть составлен, например (не показано), из токопроводящих изолированных жил, поверх которых нанесена общая изоляция. Возможно также применение в качестве сердечника 4 одной токопроводящей изолированной жилы. Броневой покров 1 желательно заключать в защитный шланг 5 (фиг. 2). Кабель силовой бронированный может использоваться в отечественных распределительных сетях среднего напряжения переменного и постоянного тока. Он может применяться при прокладке в земле с подвижными грунтами либо на трассах, где возможны осевые растягивающие усилия. Силовой кабель, изготовленный в соответствии с предлагаемой конструкцией, обладает в сравнении со своим прототипом 2 не только меньшей себестоимостью изготовления, высокой устойчивостью к растягивающим нагрузкам и к термическому воздействию при коротком замыкании, но также обладает повышенными защитными свойствами своей броневой защиты, значительно снижающими возможность такого замыкания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
