Устройство для определения площади экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта

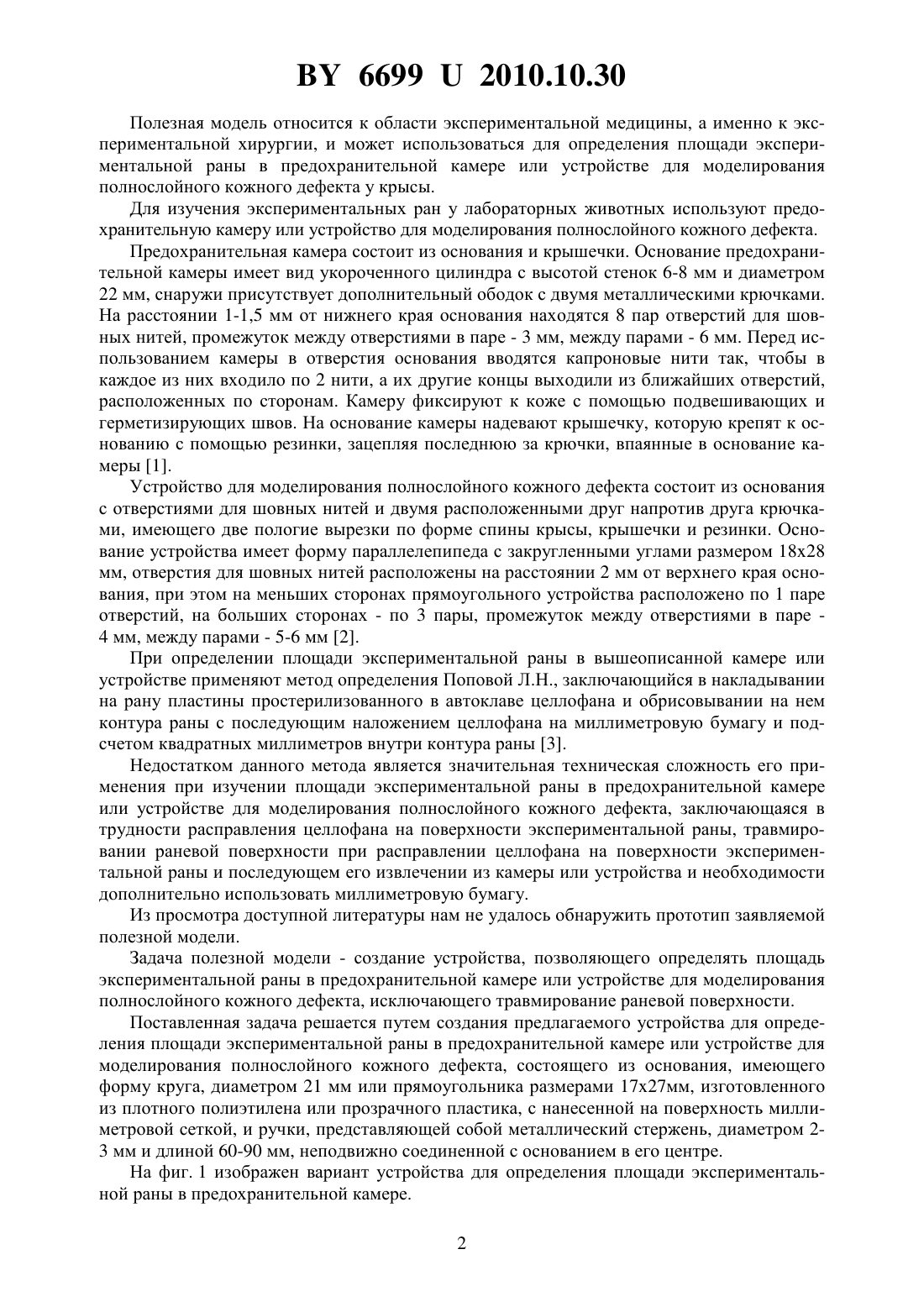

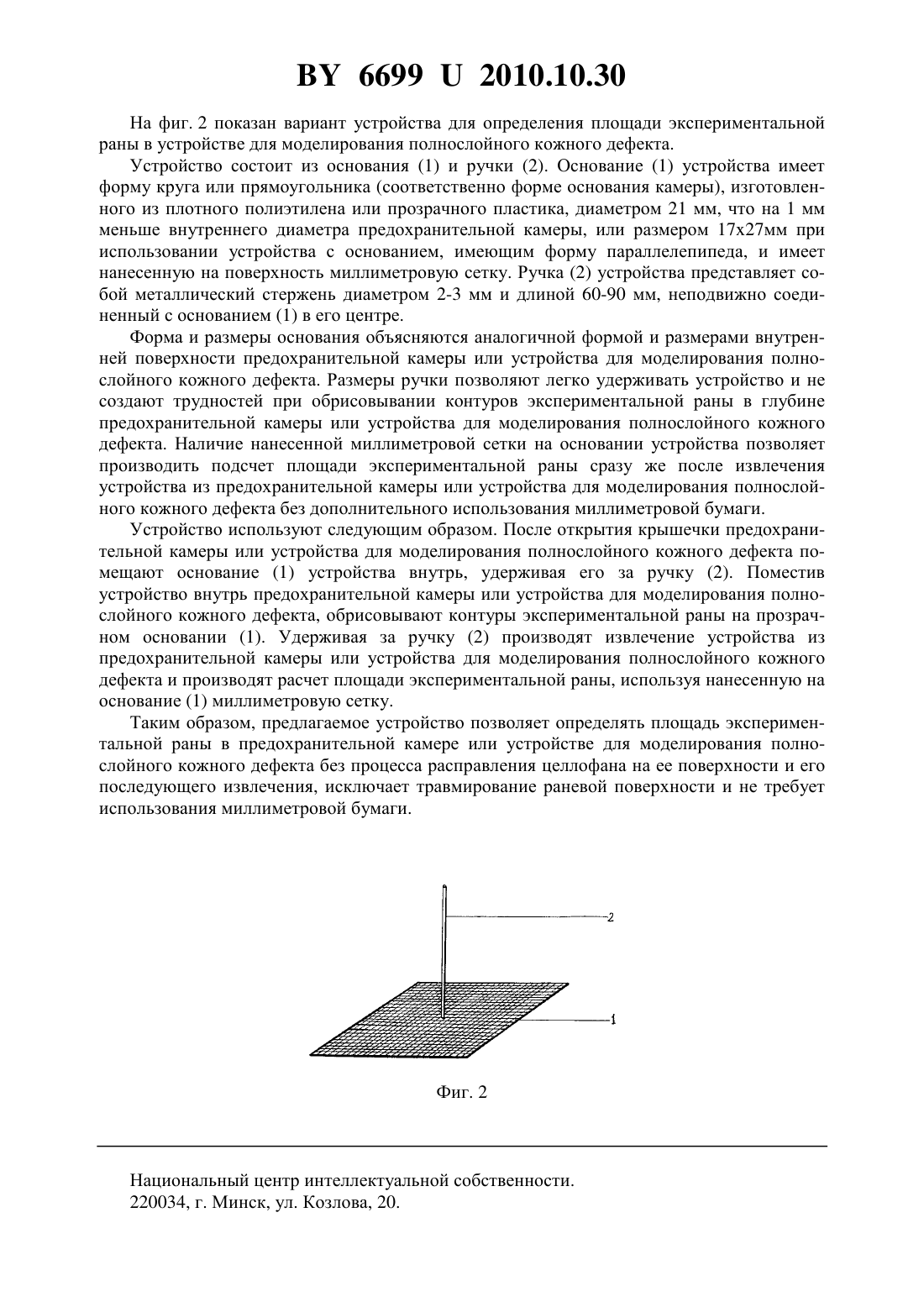

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОЩАДИ ЭКСПЕРИМЕНТАЛЬНОЙ РАНЫ В ПРЕДОХРАНИТЕЛЬНОЙ КАМЕРЕ ИЛИ УСТРОЙСТВЕ ДЛЯ МОДЕЛИРОВАНИЯ ПОЛНОСЛОЙНОГО КОЖНОГО ДЕФЕКТА(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Довнар Руслан Игоревич Смотрин Сергей Михайлович Иоскевич Николай Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Устройство для определения площади экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта, состоящее из основания, имеющего форму круга диаметром 21 мм или прямоугольника размерами 1727 мм, изготовленного из плотного полиэтилена или прозрачного пластика, с нанесенной на поверхность миллиметровой сеткой, и ручки, представляющей собой металлический стержень диаметром 2-3 мм и длиной 60-90 мм, неподвижно соединенной с основанием в его центре.(56) 1. Островский А.А. Морфологический анализ регенераторного потенциала эпидермиса в условиях отслойки и трансплантации Автореф. дис.док. мед. наук. -., 1993. - С. 17. 2. , 1268 , 2004. 3. Фенчин К Заживление ран. - Киев Здоровье, 1979. - С. 66-67. 66992010.10.30 Полезная модель относится к области экспериментальной медицины, а именно к экспериментальной хирургии, и может использоваться для определения площади экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта у крысы. Для изучения экспериментальных ран у лабораторных животных используют предохранительную камеру или устройство для моделирования полнослойного кожного дефекта. Предохранительная камера состоит из основания и крышечки. Основание предохранительной камеры имеет вид укороченного цилиндра с высотой стенок 6-8 мм и диаметром 22 мм, снаружи присутствует дополнительный ободок с двумя металлическими крючками. На расстоянии 1-1,5 мм от нижнего края основания находятся 8 пар отверстий для шовных нитей, промежуток между отверстиями в паре - 3 мм, между парами - 6 мм. Перед использованием камеры в отверстия основания вводятся капроновые нити так, чтобы в каждое из них входило по 2 нити, а их другие концы выходили из ближайших отверстий,расположенных по сторонам. Камеру фиксируют к коже с помощью подвешивающих и герметизирующих швов. На основание камеры надевают крышечку, которую крепят к основанию с помощью резинки, зацепляя последнюю за крючки, впаянные в основание камеры 1. Устройство для моделирования полнослойного кожного дефекта состоит из основания с отверстиями для шовных нитей и двумя расположенными друг напротив друга крючками, имеющего две пологие вырезки по форме спины крысы, крышечки и резинки. Основание устройства имеет форму параллелепипеда с закругленными углами размером 1828 мм, отверстия для шовных нитей расположены на расстоянии 2 мм от верхнего края основания, при этом на меньших сторонах прямоугольного устройства расположено по 1 паре отверстий, на больших сторонах - по 3 пары, промежуток между отверстиями в паре 4 мм, между парами - 5-6 мм 2. При определении площади экспериментальной раны в вышеописанной камере или устройстве применяют метод определения Поповой Л.Н., заключающийся в накладывании на рану пластины простерилизованного в автоклаве целлофана и обрисовывании на нем контура раны с последующим наложением целлофана на миллиметровую бумагу и подсчетом квадратных миллиметров внутри контура раны 3. Недостатком данного метода является значительная техническая сложность его применения при изучении площади экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта, заключающаяся в трудности расправления целлофана на поверхности экспериментальной раны, травмировании раневой поверхности при расправлении целлофана на поверхности экспериментальной раны и последующем его извлечении из камеры или устройства и необходимости дополнительно использовать миллиметровую бумагу. Из просмотра доступной литературы нам не удалось обнаружить прототип заявляемой полезной модели. Задача полезной модели - создание устройства, позволяющего определять площадь экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта, исключающего травмирование раневой поверхности. Поставленная задача решается путем создания предлагаемого устройства для определения площади экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта, состоящего из основания, имеющего форму круга, диаметром 21 мм или прямоугольника размерами 1727 мм, изготовленного из плотного полиэтилена или прозрачного пластика, с нанесенной на поверхность миллиметровой сеткой, и ручки, представляющей собой металлический стержень, диаметром 23 мм и длиной 60-90 мм, неподвижно соединенной с основанием в его центре. На фиг. 1 изображен вариант устройства для определения площади экспериментальной раны в предохранительной камере. 2 66992010.10.30 На фиг. 2 показан вариант устройства для определения площади экспериментальной раны в устройстве для моделирования полнослойного кожного дефекта. Устройство состоит из основания (1) и ручки (2). Основание (1) устройства имеет форму круга или прямоугольника (соответственно форме основания камеры), изготовленного из плотного полиэтилена или прозрачного пластика, диаметром 21 мм, что на 1 мм меньше внутреннего диаметра предохранительной камеры, или размером 1727 мм при использовании устройства с основанием, имеющим форму параллелепипеда, и имеет нанесенную на поверхность миллиметровую сетку. Ручка (2) устройства представляет собой металлический стержень диаметром 2-3 мм и длиной 60-90 мм, неподвижно соединенный с основанием (1) в его центре. Форма и размеры основания объясняются аналогичной формой и размерами внутренней поверхности предохранительной камеры или устройства для моделирования полнослойного кожного дефекта. Размеры ручки позволяют легко удерживать устройство и не создают трудностей при обрисовывании контуров экспериментальной раны в глубине предохранительной камеры или устройства для моделирования полнослойного кожного дефекта. Наличие нанесенной миллиметровой сетки на основании устройства позволяет производить подсчет площади экспериментальной раны сразу же после извлечения устройства из предохранительной камеры или устройства для моделирования полнослойного кожного дефекта без дополнительного использования миллиметровой бумаги. Устройство используют следующим образом. После открытия крышечки предохранительной камеры или устройства для моделирования полнослойного кожного дефекта помещают основание (1) устройства внутрь, удерживая его за ручку (2). Поместив устройство внутрь предохранительной камеры или устройства для моделирования полнослойного кожного дефекта, обрисовывают контуры экспериментальной раны на прозрачном основании (1). Удерживая за ручку (2) производят извлечение устройства из предохранительной камеры или устройства для моделирования полнослойного кожного дефекта и производят расчет площади экспериментальной раны, используя нанесенную на основание (1) миллиметровую сетку. Таким образом, предлагаемое устройство позволяет определять площадь экспериментальной раны в предохранительной камере или устройстве для моделирования полнослойного кожного дефекта без процесса расправления целлофана на ее поверхности и его последующего извлечения, исключает травмирование раневой поверхности и не требует использования миллиметровой бумаги. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
