Устройство для определения площади раневой поверхности

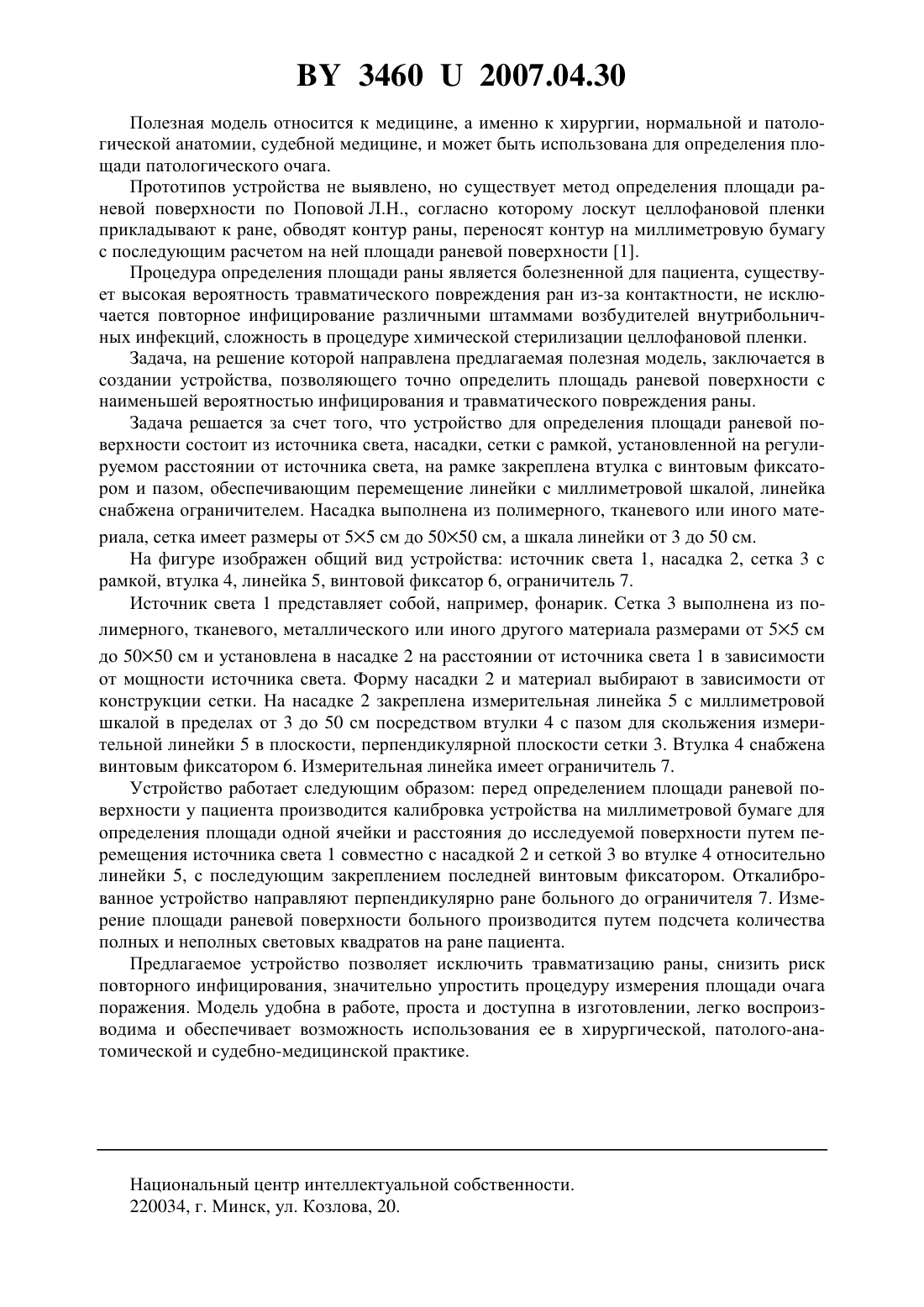

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОЩАДИ РАНЕВОЙ ПОВЕРХНОСТИ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Авторы Берещенко Валентин Владимирович Надыров Эльдар Аркадьевич Батько Константин Евгеньевич(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) 1. Устройство для определения площади раневой поверхности, состоящее из источника света, насадки, сетки с рамкой, установленной на регулируемом расстоянии от источника света, на рамке закреплена втулка с винтовым фиксатором и пазом, обеспечивающим перемещение линейки с миллиметровой шкалой, линейка снабжена ограничителем. 2. Устройство по п. 1, отличающееся тем, что насадка выполнена из полимерного,тканевого или иного материала, сетка имеет размеры от 55 см до 5050 см, а шкала линейки от 3 до 50 см. 34602007.04.30 Полезная модель относится к медицине, а именно к хирургии, нормальной и патологической анатомии, судебной медицине, и может быть использована для определения площади патологического очага. Прототипов устройства не выявлено, но существует метод определения площади раневой поверхности по Поповой Л.Н., согласно которому лоскут целлофановой пленки прикладывают к ране, обводят контур раны, переносят контур на миллиметровую бумагу с последующим расчетом на ней площади раневой поверхности 1. Процедура определения площади раны является болезненной для пациента, существует высокая вероятность травматического повреждения ран из-за контактности, не исключается повторное инфицирование различными штаммами возбудителей внутрибольничных инфекций, сложность в процедуре химической стерилизации целлофановой пленки. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании устройства, позволяющего точно определить площадь раневой поверхности с наименьшей вероятностью инфицирования и травматического повреждения раны. Задача решается за счет того, что устройство для определения площади раневой поверхности состоит из источника света, насадки, сетки с рамкой, установленной на регулируемом расстоянии от источника света, на рамке закреплена втулка с винтовым фиксатором и пазом, обеспечивающим перемещение линейки с миллиметровой шкалой, линейка снабжена ограничителем. Насадка выполнена из полимерного, тканевого или иного материала, сетка имеет размеры от 55 см до 5050 см, а шкала линейки от 3 до 50 см. На фигуре изображен общий вид устройства источник света 1, насадка 2, сетка 3 с рамкой, втулка 4, линейка 5, винтовой фиксатор 6, ограничитель 7. Источник света 1 представляет собой, например, фонарик. Сетка 3 выполнена из полимерного, тканевого, металлического или иного другого материала размерами от 55 см до 5050 см и установлена в насадке 2 на расстоянии от источника света 1 в зависимости от мощности источника света. Форму насадки 2 и материал выбирают в зависимости от конструкции сетки. На насадке 2 закреплена измерительная линейка 5 с миллиметровой шкалой в пределах от 3 до 50 см посредством втулки 4 с пазом для скольжения измерительной линейки 5 в плоскости, перпендикулярной плоскости сетки 3. Втулка 4 снабжена винтовым фиксатором 6. Измерительная линейка имеет ограничитель 7. Устройство работает следующим образом перед определением площади раневой поверхности у пациента производится калибровка устройства на миллиметровой бумаге для определения площади одной ячейки и расстояния до исследуемой поверхности путем перемещения источника света 1 совместно с насадкой 2 и сеткой 3 во втулке 4 относительно линейки 5, с последующим закреплением последней винтовым фиксатором. Откалиброванное устройство направляют перпендикулярно ране больного до ограничителя 7. Измерение площади раневой поверхности больного производится путем подсчета количества полных и неполных световых квадратов на ране пациента. Предлагаемое устройство позволяет исключить травматизацию раны, снизить риск повторного инфицирования, значительно упростить процедуру измерения площади очага поражения. Модель удобна в работе, проста и доступна в изготовлении, легко воспроизводима и обеспечивает возможность использования ее в хирургической, патолого-анатомической и судебно-медицинской практике. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
