Установка для приготовления и подачи питательного раствора растениям

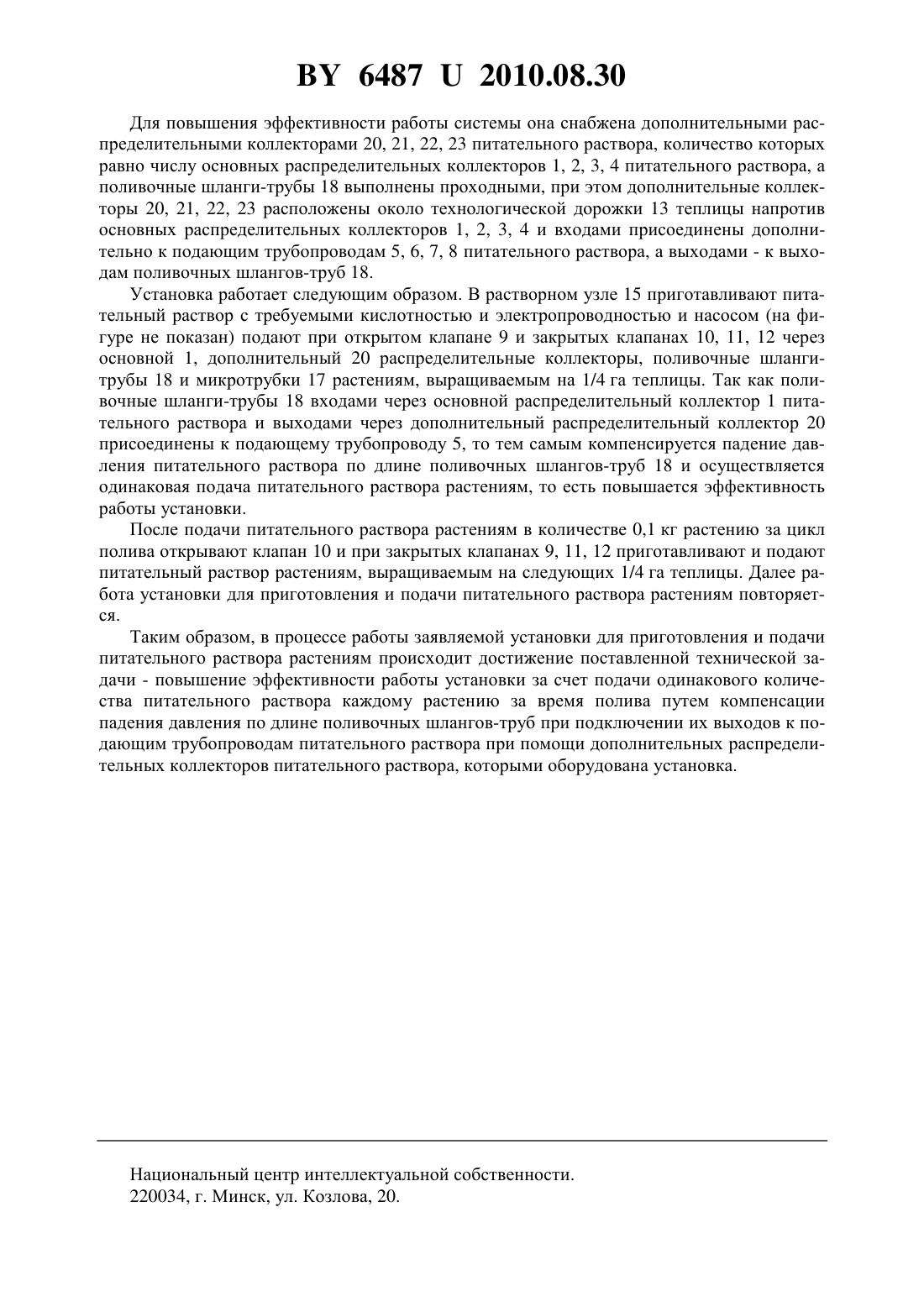

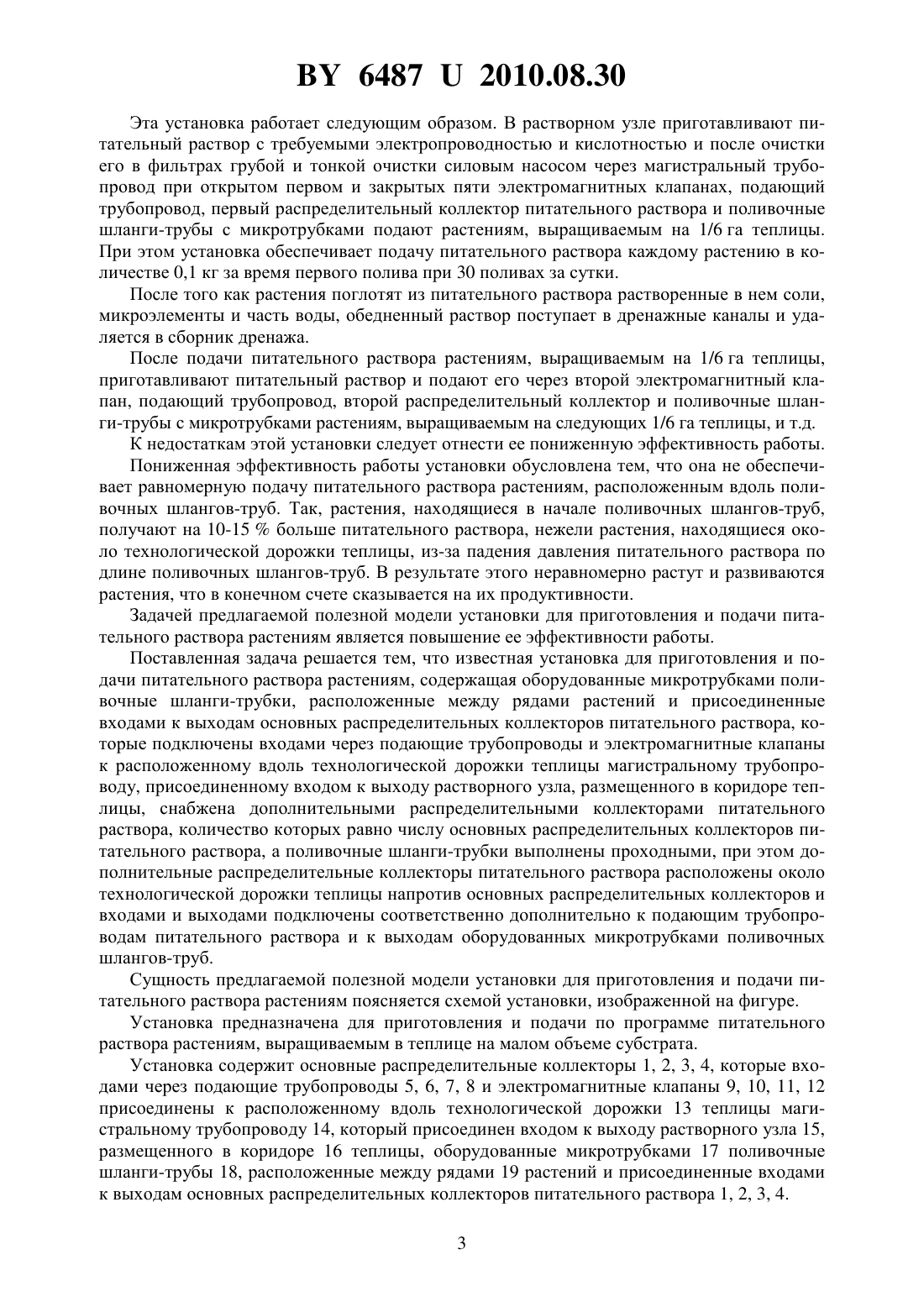

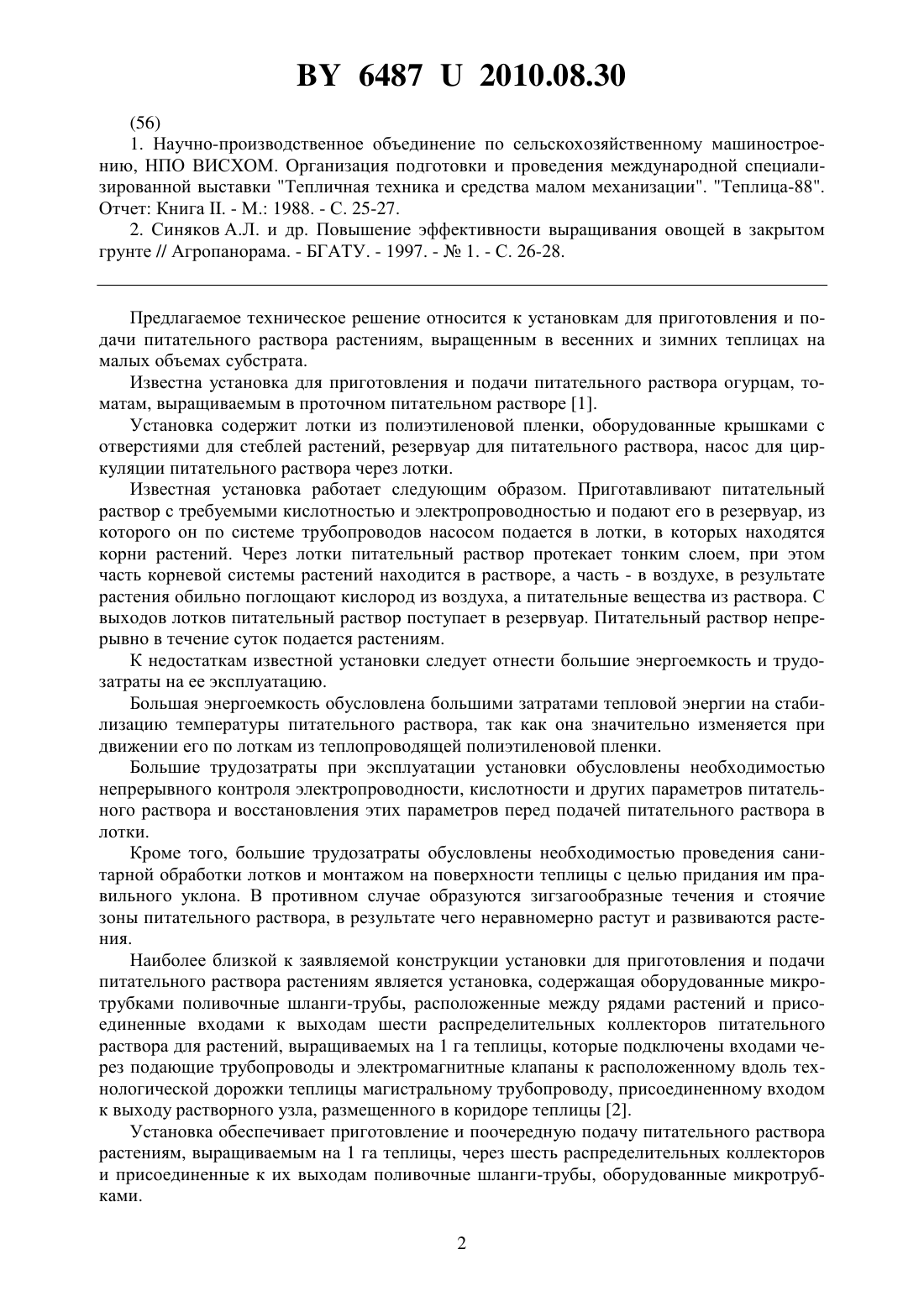

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ И ПОДАЧИ ПИТАТЕЛЬНОГО РАСТВОРА РАСТЕНИЯМ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Синяков Анатолий Леонидович Вербило Андрей Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Установка для приготовления и подачи питательного раствора растениям, содержащая оборудованные микротрубками поливочные шланги-трубы, расположенные между рядами растений и присоединенные входами к выходам основных распределительных коллекторов питательного раствора, которые подключены входами через подающие трубопроводы и электромагнитные клапаны к расположенному вдоль технологической дорожки теплицы магистральному трубопроводу, присоединенному входом к выходу растворного узла, размещенного в коридоре теплицы, отличающаяся тем, что снабжена дополнительными распределительными коллекторами питательного раствора, количество которых равно числу основных распределительных коллекторов питательного раствора, а поливочные шланги-трубы выполнены проходными, при этом дополнительные распределительные коллекторы питательного раствора расположены около технологической дорожки теплицы напротив основных распределительных коллекторов и входами и выходами подключены соответственно к подающим трубопроводам питательного раствора и к выходам оборудованных микротрубками поливочных шлангов-труб.(56) 1. Научно-производственное объединение по сельскохозяйственному машиностроению, НПО ВИСХОМ. Организация подготовки и проведения международной специализированной выставки Тепличная техника и средства малом механизации. Теплица-88. Отчет Книга . - М. 1988. - С. 25-27. 2. Синяков А.Л. и др. Повышение эффективности выращивания овощей в закрытом грунте // Агропанорама. - БГАТУ. - 1997. -1. - С. 26-28. Предлагаемое техническое решение относится к установкам для приготовления и подачи питательного раствора растениям, выращенным в весенних и зимних теплицах на малых объемах субстрата. Известна установка для приготовления и подачи питательного раствора огурцам, томатам, выращиваемым в проточном питательном растворе 1. Установка содержит лотки из полиэтиленовой пленки, оборудованные крышками с отверстиями для стеблей растений, резервуар для питательного раствора, насос для циркуляции питательного раствора через лотки. Известная установка работает следующим образом. Приготавливают питательный раствор с требуемыми кислотностью и электропроводностью и подают его в резервуар, из которого он по системе трубопроводов насосом подается в лотки, в которых находятся корни растений. Через лотки питательный раствор протекает тонким слоем, при этом часть корневой системы растений находится в растворе, а часть - в воздухе, в результате растения обильно поглощают кислород из воздуха, а питательные вещества из раствора. С выходов лотков питательный раствор поступает в резервуар. Питательный раствор непрерывно в течение суток подается растениям. К недостаткам известной установки следует отнести большие энергоемкость и трудозатраты на ее эксплуатацию. Большая энергоемкость обусловлена большими затратами тепловой энергии на стабилизацию температуры питательного раствора, так как она значительно изменяется при движении его по лоткам из теплопроводящей полиэтиленовой пленки. Большие трудозатраты при эксплуатации установки обусловлены необходимостью непрерывного контроля электропроводности, кислотности и других параметров питательного раствора и восстановления этих параметров перед подачей питательного раствора в лотки. Кроме того, большие трудозатраты обусловлены необходимостью проведения санитарной обработки лотков и монтажом на поверхности теплицы с целью придания им правильного уклона. В противном случае образуются зигзагообразные течения и стоячие зоны питательного раствора, в результате чего неравномерно растут и развиваются растения. Наиболее близкой к заявляемой конструкции установки для приготовления и подачи питательного раствора растениям является установка, содержащая оборудованные микротрубками поливочные шланги-трубы, расположенные между рядами растений и присоединенные входами к выходам шести распределительных коллекторов питательного раствора для растений, выращиваемых на 1 га теплицы, которые подключены входами через подающие трубопроводы и электромагнитные клапаны к расположенному вдоль технологической дорожки теплицы магистральному трубопроводу, присоединенному входом к выходу растворного узла, размещенного в коридоре теплицы 2. Установка обеспечивает приготовление и поочередную подачу питательного раствора растениям, выращиваемым на 1 га теплицы, через шесть распределительных коллекторов и присоединенные к их выходам поливочные шланги-трубы, оборудованные микротрубками. 2 64872010.08.30 Эта установка работает следующим образом. В растворном узле приготавливают питательный раствор с требуемыми электропроводностью и кислотностью и после очистки его в фильтрах грубой и тонкой очистки силовым насосом через магистральный трубопровод при открытом первом и закрытых пяти электромагнитных клапанах, подающий трубопровод, первый распределительный коллектор питательного раствора и поливочные шланги-трубы с микротрубками подают растениям, выращиваемым на 1/6 га теплицы. При этом установка обеспечивает подачу питательного раствора каждому растению в количестве 0,1 кг за время первого полива при 30 поливах за сутки. После того как растения поглотят из питательного раствора растворенные в нем соли,микроэлементы и часть воды, обедненный раствор поступает в дренажные каналы и удаляется в сборник дренажа. После подачи питательного раствора растениям, выращиваемым на 1/6 га теплицы,приготавливают питательный раствор и подают его через второй электромагнитный клапан, подающий трубопровод, второй распределительный коллектор и поливочные шланги-трубы с микротрубками растениям, выращиваемым на следующих 1/6 га теплицы, и т.д. К недостаткам этой установки следует отнести ее пониженную эффективность работы. Пониженная эффективность работы установки обусловлена тем, что она не обеспечивает равномерную подачу питательного раствора растениям, расположенным вдоль поливочных шлангов-труб. Так, растения, находящиеся в начале поливочных шлангов-труб,получают на 10-15 больше питательного раствора, нежели растения, находящиеся около технологической дорожки теплицы, из-за падения давления питательного раствора по длине поливочных шлангов-труб. В результате этого неравномерно растут и развиваются растения, что в конечном счете сказывается на их продуктивности. Задачей предлагаемой полезной модели установки для приготовления и подачи питательного раствора растениям является повышение ее эффективности работы. Поставленная задача решается тем, что известная установка для приготовления и подачи питательного раствора растениям, содержащая оборудованные микротрубками поливочные шланги-трубки, расположенные между рядами растений и присоединенные входами к выходам основных распределительных коллекторов питательного раствора, которые подключены входами через подающие трубопроводы и электромагнитные клапаны к расположенному вдоль технологической дорожки теплицы магистральному трубопроводу, присоединенному входом к выходу растворного узла, размещенного в коридоре теплицы, снабжена дополнительными распределительными коллекторами питательного раствора, количество которых равно числу основных распределительных коллекторов питательного раствора, а поливочные шланги-трубки выполнены проходными, при этом дополнительные распределительные коллекторы питательного раствора расположены около технологической дорожки теплицы напротив основных распределительных коллекторов и входами и выходами подключены соответственно дополнительно к подающим трубопроводам питательного раствора и к выходам оборудованных микротрубками поливочных шлангов-труб. Сущность предлагаемой полезной модели установки для приготовления и подачи питательного раствора растениям поясняется схемой установки, изображенной на фигуре. Установка предназначена для приготовления и подачи по программе питательного раствора растениям, выращиваемым в теплице на малом объеме субстрата. Установка содержит основные распределительные коллекторы 1, 2, 3, 4, которые входами через подающие трубопроводы 5, 6, 7, 8 и электромагнитные клапаны 9, 10, 11, 12 присоединены к расположенному вдоль технологической дорожки 13 теплицы магистральному трубопроводу 14, который присоединен входом к выходу растворного узла 15,размещенного в коридоре 16 теплицы, оборудованные микротрубками 17 поливочные шланги-трубы 18, расположенные между рядами 19 растений и присоединенные входами к выходам основных распределительных коллекторов питательного раствора 1, 2, 3, 4. 3 64872010.08.30 Для повышения эффективности работы системы она снабжена дополнительными распределительными коллекторами 20, 21, 22, 23 питательного раствора, количество которых равно числу основных распределительных коллекторов 1, 2, 3, 4 питательного раствора, а поливочные шланги-трубы 18 выполнены проходными, при этом дополнительные коллекторы 20, 21, 22, 23 расположены около технологической дорожки 13 теплицы напротив основных распределительных коллекторов 1, 2, 3, 4 и входами присоединены дополнительно к подающим трубопроводам 5, 6, 7, 8 питательного раствора, а выходами - к выходам поливочных шлангов-труб 18. Установка работает следующим образом. В растворном узле 15 приготавливают питательный раствор с требуемыми кислотностью и электропроводностью и насосом (на фигуре не показан) подают при открытом клапане 9 и закрытых клапанах 10, 11, 12 через основной 1, дополнительный 20 распределительные коллекторы, поливочные шлангитрубы 18 и микротрубки 17 растениям, выращиваемым на 1/4 га теплицы. Так как поливочные шланги-трубы 18 входами через основной распределительный коллектор 1 питательного раствора и выходами через дополнительный распределительный коллектор 20 присоединены к подающему трубопроводу 5, то тем самым компенсируется падение давления питательного раствора по длине поливочных шлангов-труб 18 и осуществляется одинаковая подача питательного раствора растениям, то есть повышается эффективность работы установки. После подачи питательного раствора растениям в количестве 0,1 кг растению за цикл полива открывают клапан 10 и при закрытых клапанах 9, 11, 12 приготавливают и подают питательный раствор растениям, выращиваемым на следующих 1/4 га теплицы. Далее работа установки для приготовления и подачи питательного раствора растениям повторяется. Таким образом, в процессе работы заявляемой установки для приготовления и подачи питательного раствора растениям происходит достижение поставленной технической задачи - повышение эффективности работы установки за счет подачи одинакового количества питательного раствора каждому растению за время полива путем компенсации падения давления по длине поливочных шлангов-труб при подключении их выходов к подающим трубопроводам питательного раствора при помощи дополнительных распределительных коллекторов питательного раствора, которыми оборудована установка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
