Переносная буровая установка

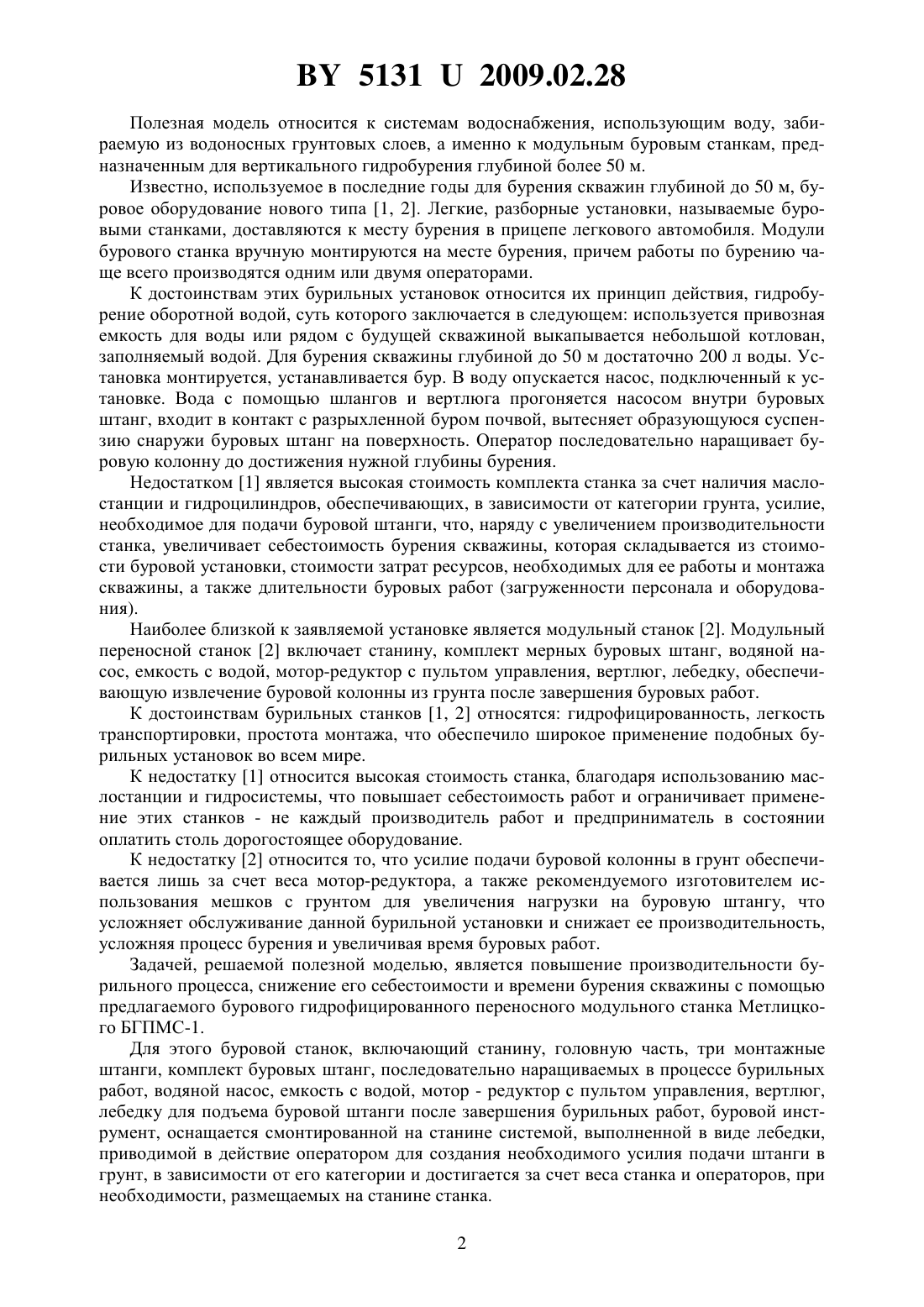

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Метлицкий Дмитрий Геннадьевич(72) Автор Метлицкий Дмитрий Геннадьевич(73) Патентообладатель Метлицкий Дмитрий Геннадьевич(57) Переносная буровая установка, включающая станину, головную часть, три монтажные штанги, комплект буровых штанг, водяной насос, емкость с водой, мотор-редуктор с пультом управления, вертлюг, лебедку для подъема буровой штанги после завершения бурильных работ, отличающаяся тем, что она оснащена системой подачи буровой штанги в грунт, в зависимости от его категории, в виде лебедки, приводимой в действие оператором с возможностью регулирования усилия подачи за счет веса модулей установки и размещения операторов на станине установки.(56) 1. Ручная буровая установка ЗАО НЦП (СБТ) . 2. Ручная буровая установка. Ассоциация БМП г. Вологда (прототип). 51312009.02.28 Полезная модель относится к системам водоснабжения, использующим воду, забираемую из водоносных грунтовых слоев, а именно к модульным буровым станкам, предназначенным для вертикального гидробурения глубиной более 50 м. Известно, используемое в последние годы для бурения скважин глубиной до 50 м, буровое оборудование нового типа 1, 2. Легкие, разборные установки, называемые буровыми станками, доставляются к месту бурения в прицепе легкового автомобиля. Модули бурового станка вручную монтируются на месте бурения, причем работы по бурению чаще всего производятся одним или двумя операторами. К достоинствам этих бурильных установок относится их принцип действия, гидробурение оборотной водой, суть которого заключается в следующем используется привозная емкость для воды или рядом с будущей скважиной выкапывается небольшой котлован,заполняемый водой. Для бурения скважины глубиной до 50 м достаточно 200 л воды. Установка монтируется, устанавливается бур. В воду опускается насос, подключенный к установке. Вода с помощью шлангов и вертлюга прогоняется насосом внутри буровых штанг, входит в контакт с разрыхленной буром почвой, вытесняет образующуюся суспензию снаружи буровых штанг на поверхность. Оператор последовательно наращивает буровую колонну до достижения нужной глубины бурения. Недостатком 1 является высокая стоимость комплекта станка за счет наличия маслостанции и гидроцилиндров, обеспечивающих, в зависимости от категории грунта, усилие,необходимое для подачи буровой штанги, что, наряду с увеличением производительности станка, увеличивает себестоимость бурения скважины, которая складывается из стоимости буровой установки, стоимости затрат ресурсов, необходимых для ее работы и монтажа скважины, а также длительности буровых работ (загруженности персонала и оборудования). Наиболее близкой к заявляемой установке является модульный станок 2. Модульный переносной станок 2 включает станину, комплект мерных буровых штанг, водяной насос, емкость с водой, мотор-редуктор с пультом управления, вертлюг, лебедку, обеспечивающую извлечение буровой колонны из грунта после завершения буровых работ. К достоинствам бурильных станков 1, 2 относятся гидрофицированность, легкость транспортировки, простота монтажа, что обеспечило широкое применение подобных бурильных установок во всем мире. К недостатку 1 относится высокая стоимость станка, благодаря использованию маслостанции и гидросистемы, что повышает себестоимость работ и ограничивает применение этих станков - не каждый производитель работ и предприниматель в состоянии оплатить столь дорогостоящее оборудование. К недостатку 2 относится то, что усилие подачи буровой колонны в грунт обеспечивается лишь за счет веса мотор-редуктора, а также рекомендуемого изготовителем использования мешков с грунтом для увеличения нагрузки на буровую штангу, что усложняет обслуживание данной бурильной установки и снижает ее производительность,усложняя процесс бурения и увеличивая время буровых работ. Задачей, решаемой полезной моделью, является повышение производительности бурильного процесса, снижение его себестоимости и времени бурения скважины с помощью предлагаемого бурового гидрофицированного переносного модульного станка Метлицкого БГПМС-1. Для этого буровой станок, включающий станину, головную часть, три монтажные штанги, комплект буровых штанг, последовательно наращиваемых в процессе бурильных работ, водяной насос, емкость с водой, мотор - редуктор с пультом управления, вертлюг,лебедку для подъема буровой штанги после завершения бурильных работ, буровой инструмент, оснащается смонтированной на станине системой, выполненной в виде лебедки,приводимой в действие оператором для создания необходимого усилия подачи штанги в грунт, в зависимости от его категории и достигается за счет веса станка и операторов, при необходимости, размещаемых на станине станка. 2 51312009.02.28 Лебедка, создающая необходимое давление на буровую штангу конструктивно выполнена на станине и ее усилие на грунт достигается за счет веса всех модулей станка. Для предотвращения подъема станины под воздействием лебедки и увеличения общего давления на буровую штангу используется вес операторов, при необходимости, располагаемых на станине. Система позволяет обойтись без маслостанции, гидроцилиндров, что значительно снижает общую стоимость комплекта предлагаемого бурильного станка, увеличивая за счет снижения его стоимости более широкое использование. Предназначение вертлюга - непрерывная подача поступающей по шлангу от водяного насоса воды внутрь буровой колонны в процессе ее вращения и углубления в грунт. Сущность полезной модели поясняется чертежом, где представлена компоновка узлов,предлагаемой буровой установки после завершения ее монтажа и подготовки к началу буровых работ. Буровая установка состоит из станины (1), головной части (2), трех опорных штанг(3), две из которых являются направляющими для мотор-редуктора (4), закрепляемого на опоре (5), вертлюга (6), патрубок (7) которого сочленен с опорой (5), буровой колонны (8),лебедки (9), обеспечивающей извлечение буровой колонны (8) из грунта после завершения бурильных работ, пульта управления мотор-редуктором (10), лебедки (11), обеспечивающей необходимое усилие для заглубления буровой колонны в грунт, шланга (12) подачи воды от водяного насоса и емкости для воды (на чертеже не указаны) к патрубку вертлюга (7) и вертлюгу (6). Под станиной (1) выбран желоб (13) для удаления суспензии грунта с водой, образующейся в процессе бурения, штанга (14) служит в качестве монтажной для крепления станины и головной части, а также лебедки (9) и пульта управления(10). Предлагаемый бурильный станок используется следующим образом. Модули станка доставляются к месту бурения чаще всего прицепом легкового автомобиля. К точке бурения, если нет подъездных путей, приносятся вручную. Готовится котлован для суспензии и воды или емкость в виде надувного бассейна, доставляется вода, монтируются узлы станка, складируется комплект свинчивающихся труб обсадной колонны и приступают к осуществлению процесса бурения. После завершения бурения до необходимой глубины,извлекают из грунта буровою колонну, в скважине монтируют колонну обсадных труб,откачивают воду до обеспечения ее необходимой чистоты. Станок надежен в эксплуатации, обеспечивает пониженную себестоимость бурильных работ в связи с невысокой стоимостью бурильного оборудования, а также достаточную скорость бурильных работ, в связи с обеспечением необходимого усилия подачи буровой штанги в грунт с помощью лебедки, создающей необходимое давление за счет веса всех модулей станка и веса операторов находящихся на станине. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
