Печь периодического действия для бани

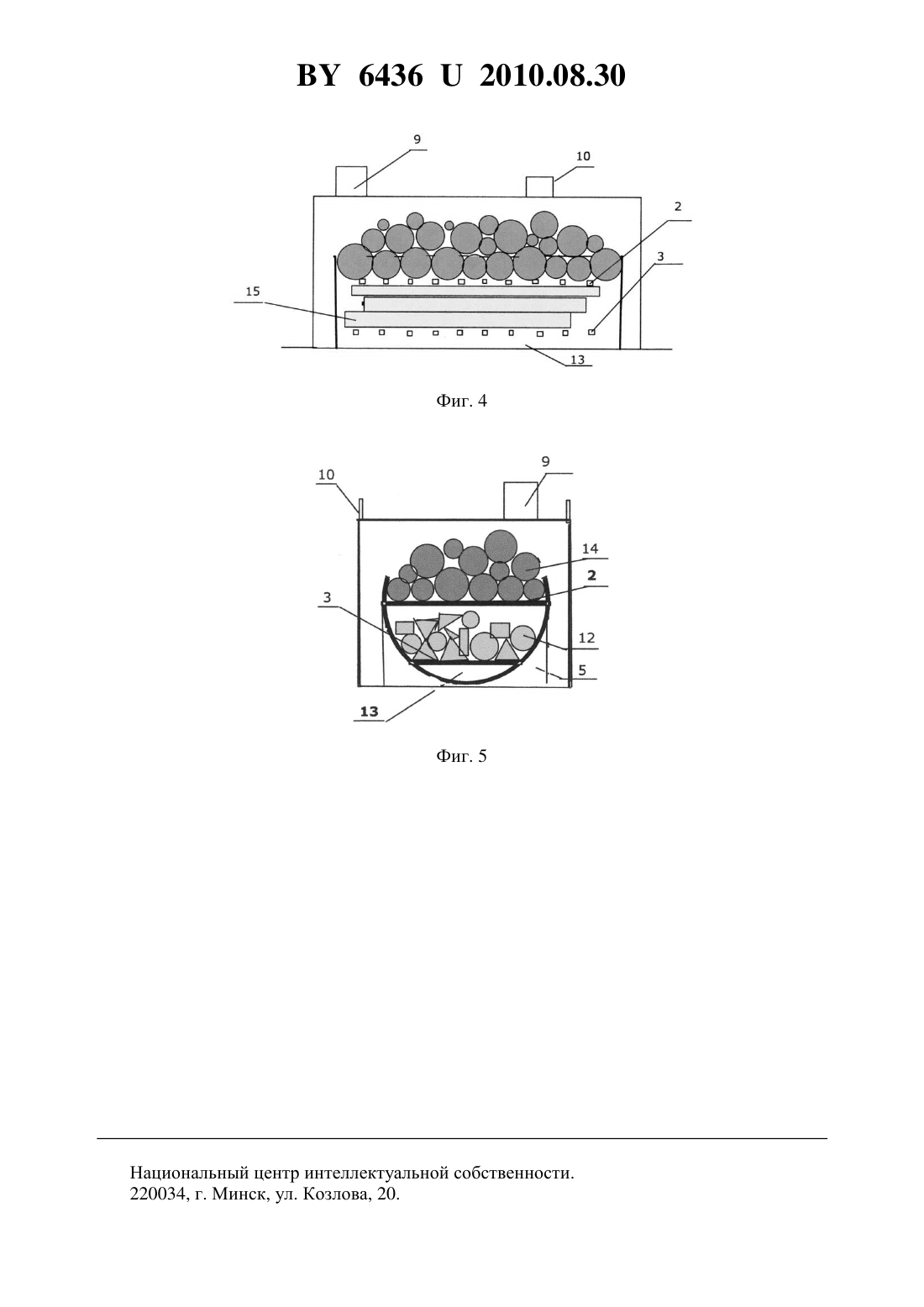

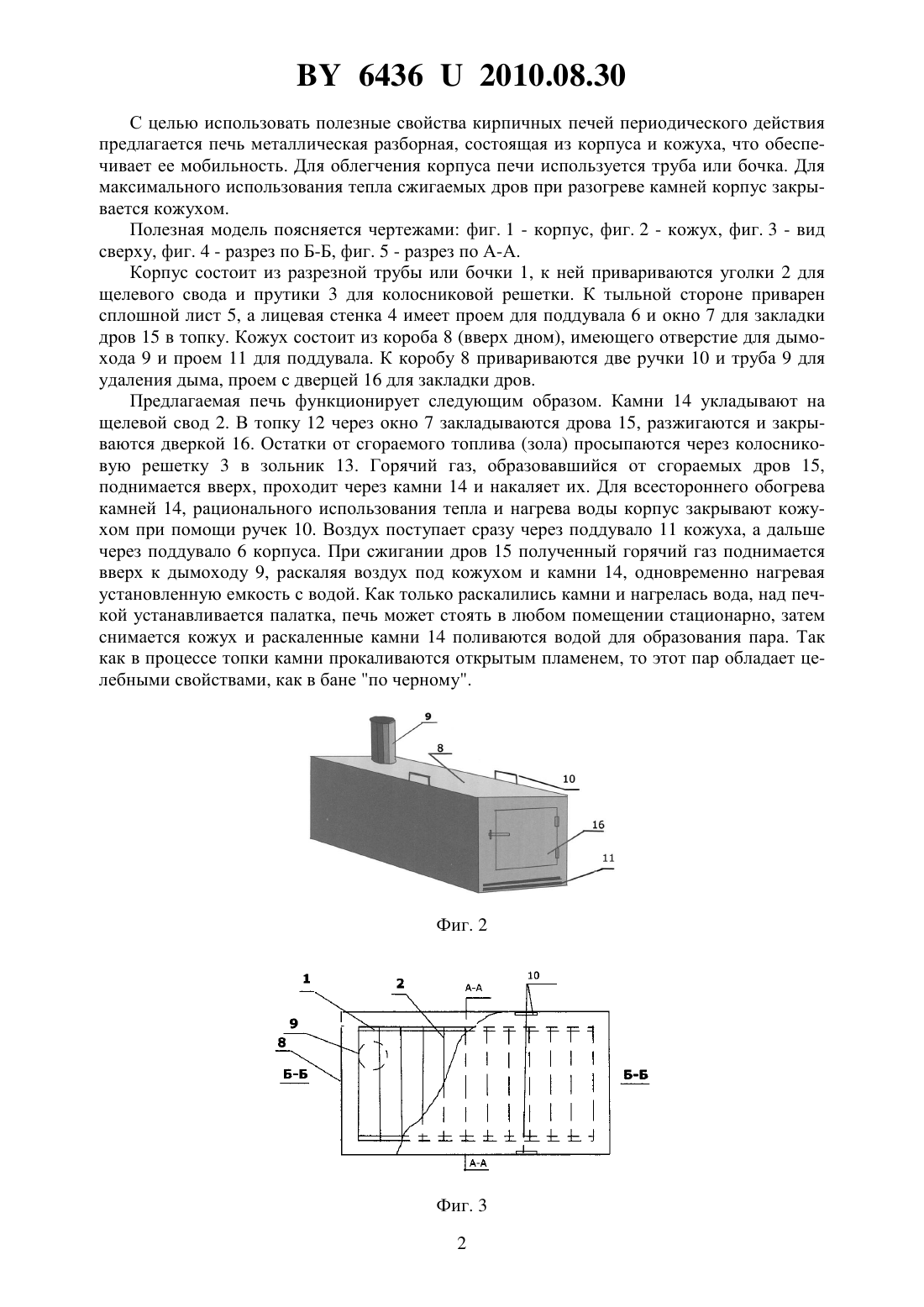

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕЧЬ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ ДЛЯ БАНИ(71) Заявитель Бобылев Виктор Александрович(72) Автор Бобылев Виктор Александрович(73) Патентообладатель Бобылев Виктор Александрович(57) 1. Печь периодического действия для бани, имеющая топку, расположенное под ней поддувало, а над ней щелевой свод, уложенный камнями, отличающаяся тем, что печь разборная и состоит из корпуса и кожуха. 2. Печь по п. 1, отличающаяся тем, что корпус изготовлен из трубы или бочки. 3. Печь по п. 1, отличающаяся тем, что для разогрева камней корпус закрывается кожухом.(56) 1. Патент РФ на изобретение 2005263. 2. Патент РФ на изобретение 2011131. 3. Патент РФ на изобретение 2062956. 4. Большая книга о банях и саунах. - ООО Аделант, 2007. - С. 160. Фиг. 1 Полезная модель относится к бытовым тепловым агрегатам, которые могут быть использованы для бань, использующих эффект бани по черному, размещаемым как в переносимых домиках типа туристических палаток, так и в капитальных сооружениях. Известны стационарные металлические печи для бань и саун периодического действия, которые неразборные, сложные конструктивно и дорогие 1, 2, 3. В качестве прототипа принята металлическая печь-каменка на твердом топливе 4,с. 149. Данная печь имеет топку, дымоход, крышку, каменную засыпку, стальную решетку, дверцу топки, колосник, поддувало, дверцу поддувала. Эта печь имеет следующие недостатки неразборная, большая по габаритам, сложная при изготовлении, металлоемкая и дорогая. Переносить, в условиях дачи или пикника, невозможно. 64362010.08.30 С целью использовать полезные свойства кирпичных печей периодического действия предлагается печь металлическая разборная, состоящая из корпуса и кожуха, что обеспечивает ее мобильность. Для облегчения корпуса печи используется труба или бочка. Для максимального использования тепла сжигаемых дров при разогреве камней корпус закрывается кожухом. Полезная модель поясняется чертежами фиг. 1 - корпус, фиг. 2 - кожух, фиг. 3 - вид сверху, фиг. 4 - разрез по Б-Б, фиг. 5 - разрез по А-А. Корпус состоит из разрезной трубы или бочки 1, к ней привариваются уголки 2 для щелевого свода и прутики 3 для колосниковой решетки. К тыльной стороне приварен сплошной лист 5, а лицевая стенка 4 имеет проем для поддувала 6 и окно 7 для закладки дров 15 в топку. Кожух состоит из короба 8 (вверх дном), имеющего отверстие для дымохода 9 и проем 11 для поддувала. К коробу 8 привариваются две ручки 10 и труба 9 для удаления дыма, проем с дверцей 16 для закладки дров. Предлагаемая печь функционирует следующим образом. Камни 14 укладывают на щелевой свод 2. В топку 12 через окно 7 закладываются дрова 15, разжигаются и закрываются дверкой 16. Остатки от сгораемого топлива (зола) просыпаются через колосниковую решетку 3 в зольник 13. Горячий газ, образовавшийся от сгораемых дров 15,поднимается вверх, проходит через камни 14 и накаляет их. Для всестороннего обогрева камней 14, рационального использования тепла и нагрева воды корпус закрывают кожухом при помощи ручек 10. Воздух поступает сразу через поддувало 11 кожуха, а дальше через поддувало 6 корпуса. При сжигании дров 15 полученный горячий газ поднимается вверх к дымоходу 9, раскаляя воздух под кожухом и камни 14, одновременно нагревая установленную емкость с водой. Как только раскалились камни и нагрелась вода, над печкой устанавливается палатка, печь может стоять в любом помещении стационарно, затем снимается кожух и раскаленные камни 14 поливаются водой для образования пара. Так как в процессе топки камни прокаливаются открытым пламенем, то этот пар обладает целебными свойствами, как в бане по черному. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
