Устройство для покраски

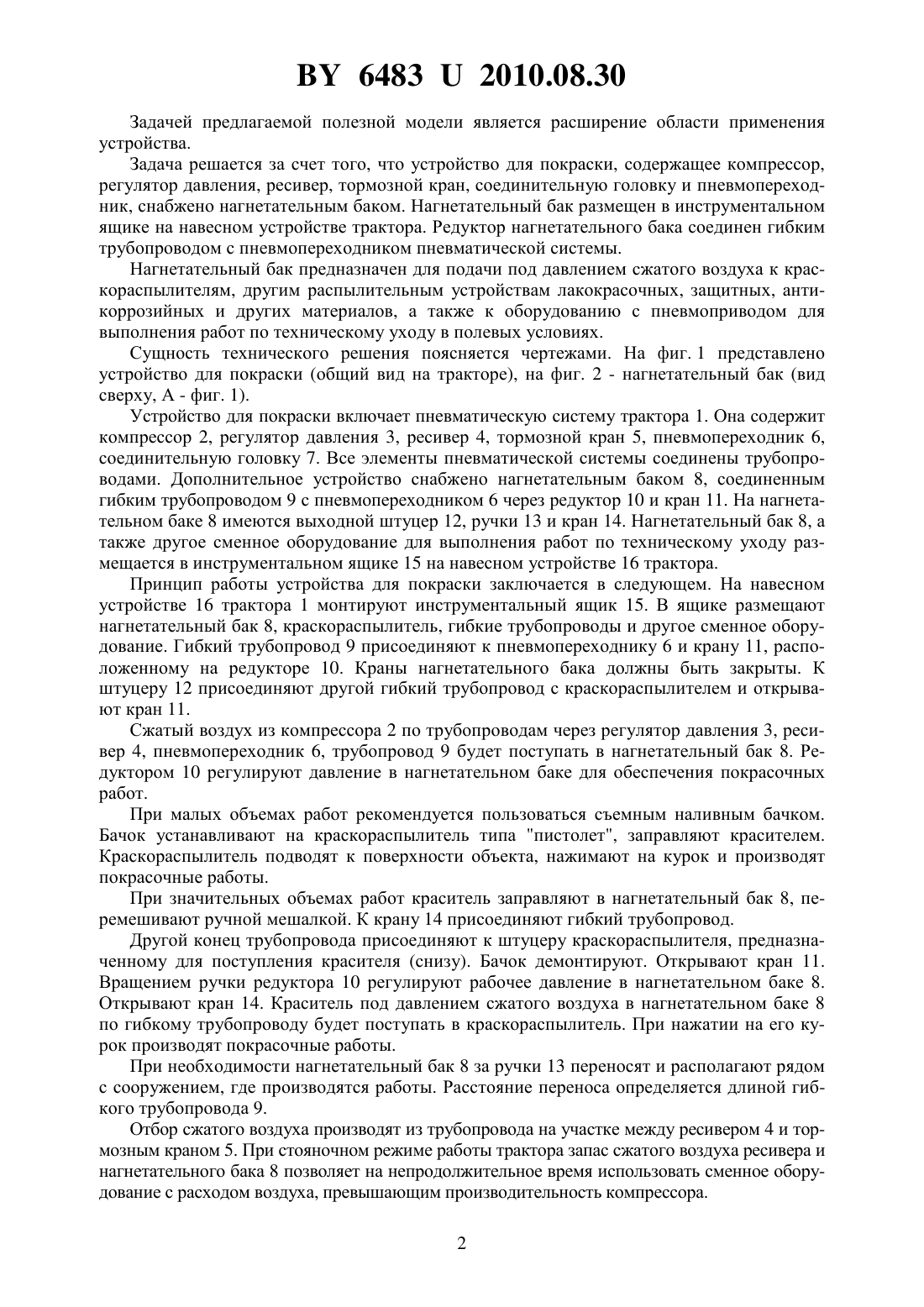

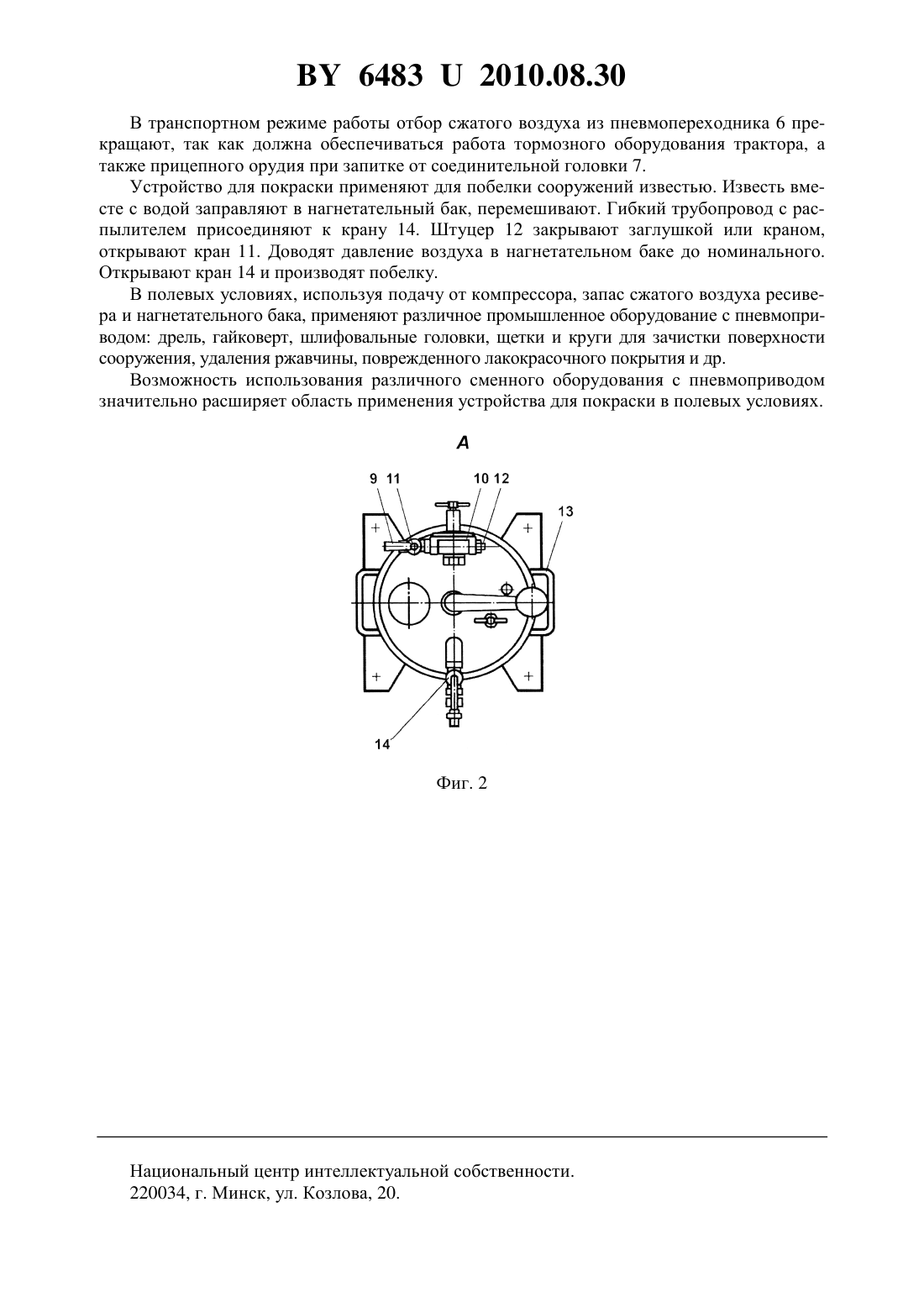

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для покраски, включающее пневматическую систему трактора, содержащую компрессор, регулятор давления, ресивер, тормозной кран, соединительную головку,пневмопереходник, отличающееся тем, что снабжено нагнетательным баком, размещенным в инструментальном ящике на навесном устройстве трактора, при этом редуктор нагнетательного бака соединен гибким трубопроводом с пневмопереходником пневматической системы.(56) 1. Тракторы Беларус класса 1.4. Пособие по агрегатированию. - Минск, 1990. - С. 19-20. Фиг. 1 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к средствам механизации для проведения работ по техническому уходу в полевых условиях. Наиболее близким по техническому оснащению является пневматическая система трактора 1, содержащая компрессор, регулятор давления, ресивер, тормозной кран, соединительную головку, пневмопереходник. Недостатком данной пневматической системы является то, что она не имеет оборудования для выполнения техуходных работ в полевых условиях. Это снижает область применения. 64832010.08.30 Задачей предлагаемой полезной модели является расширение области применения устройства. Задача решается за счет того, что устройство для покраски, содержащее компрессор,регулятор давления, ресивер, тормозной кран, соединительную головку и пневмопереходник, снабжено нагнетательным баком. Нагнетательный бак размещен в инструментальном ящике на навесном устройстве трактора. Редуктор нагнетательного бака соединен гибким трубопроводом с пневмопереходником пневматической системы. Нагнетательный бак предназначен для подачи под давлением сжатого воздуха к краскораспылителям, другим распылительным устройствам лакокрасочных, защитных, антикоррозийных и других материалов, а также к оборудованию с пневмоприводом для выполнения работ по техническому уходу в полевых условиях. Сущность технического решения поясняется чертежами. На фиг. 1 представлено устройство для покраски (общий вид на тракторе), на фиг. 2 - нагнетательный бак (вид сверху, А - фиг. 1). Устройство для покраски включает пневматическую систему трактора 1. Она содержит компрессор 2, регулятор давления 3, ресивер 4, тормозной кран 5, пневмопереходник 6,соединительную головку 7. Все элементы пневматической системы соединены трубопроводами. Дополнительное устройство снабжено нагнетательным баком 8, соединенным гибким трубопроводом 9 с пневмопереходником 6 через редуктор 10 и кран 11. На нагнетательном баке 8 имеются выходной штуцер 12, ручки 13 и кран 14. Нагнетательный бак 8, а также другое сменное оборудование для выполнения работ по техническому уходу размещается в инструментальном ящике 15 на навесном устройстве 16 трактора. Принцип работы устройства для покраски заключается в следующем. На навесном устройстве 16 трактора 1 монтируют инструментальный ящик 15. В ящике размещают нагнетательный бак 8, краскораспылитель, гибкие трубопроводы и другое сменное оборудование. Гибкий трубопровод 9 присоединяют к пневмопереходнику 6 и крану 11, расположенному на редукторе 10. Краны нагнетательного бака должны быть закрыты. К штуцеру 12 присоединяют другой гибкий трубопровод с краскораспылителем и открывают кран 11. Сжатый воздух из компрессора 2 по трубопроводам через регулятор давления 3, ресивер 4, пневмопереходник 6, трубопровод 9 будет поступать в нагнетательный бак 8. Редуктором 10 регулируют давление в нагнетательном баке для обеспечения покрасочных работ. При малых объемах работ рекомендуется пользоваться съемным наливным бачком. Бачок устанавливают на краскораспылитель типа пистолет, заправляют красителем. Краскораспылитель подводят к поверхности объекта, нажимают на курок и производят покрасочные работы. При значительных объемах работ краситель заправляют в нагнетательный бак 8, перемешивают ручной мешалкой. К крану 14 присоединяют гибкий трубопровод. Другой конец трубопровода присоединяют к штуцеру краскораспылителя, предназначенному для поступления красителя (снизу). Бачок демонтируют. Открывают кран 11. Вращением ручки редуктора 10 регулируют рабочее давление в нагнетательном баке 8. Открывают кран 14. Краситель под давлением сжатого воздуха в нагнетательном баке 8 по гибкому трубопроводу будет поступать в краскораспылитель. При нажатии на его курок производят покрасочные работы. При необходимости нагнетательный бак 8 за ручки 13 переносят и располагают рядом с сооружением, где производятся работы. Расстояние переноса определяется длиной гибкого трубопровода 9. Отбор сжатого воздуха производят из трубопровода на участке между ресивером 4 и тормозным краном 5. При стояночном режиме работы трактора запас сжатого воздуха ресивера и нагнетательного бака 8 позволяет на непродолжительное время использовать сменное оборудование с расходом воздуха, превышающим производительность компрессора. 2 64832010.08.30 В транспортном режиме работы отбор сжатого воздуха из пневмопереходника 6 прекращают, так как должна обеспечиваться работа тормозного оборудования трактора, а также прицепного орудия при запитке от соединительной головки 7. Устройство для покраски применяют для побелки сооружений известью. Известь вместе с водой заправляют в нагнетательный бак, перемешивают. Гибкий трубопровод с распылителем присоединяют к крану 14. Штуцер 12 закрывают заглушкой или краном,открывают кран 11. Доводят давление воздуха в нагнетательном баке до номинального. Открывают кран 14 и производят побелку. В полевых условиях, используя подачу от компрессора, запас сжатого воздуха ресивера и нагнетательного бака, применяют различное промышленное оборудование с пневмоприводом дрель, гайковерт, шлифовальные головки, щетки и круги для зачистки поверхности сооружения, удаления ржавчины, поврежденного лакокрасочного покрытия и др. Возможность использования различного сменного оборудования с пневмоприводом значительно расширяет область применения устройства для покраски в полевых условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
