Универсальный теплоагрегат

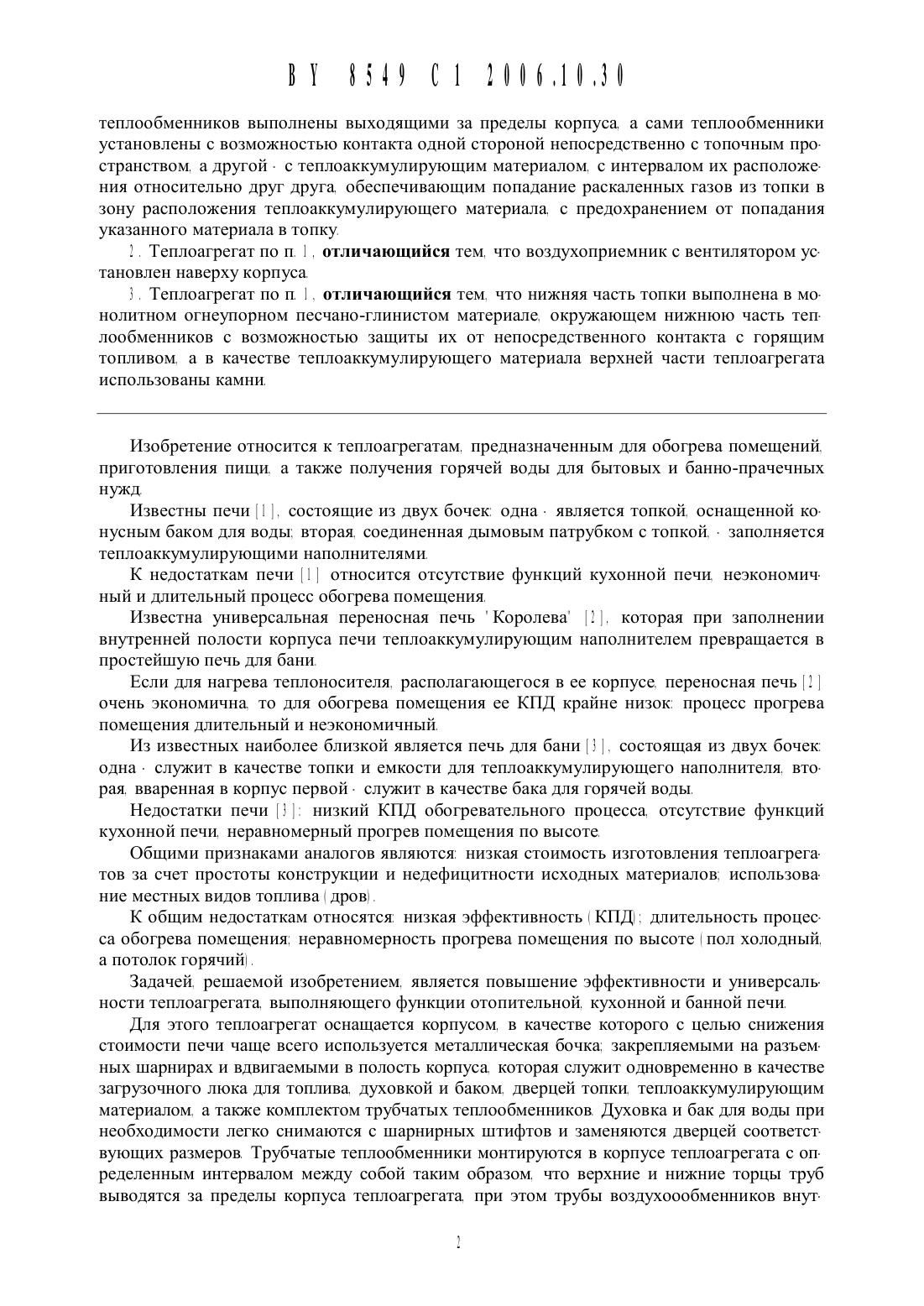

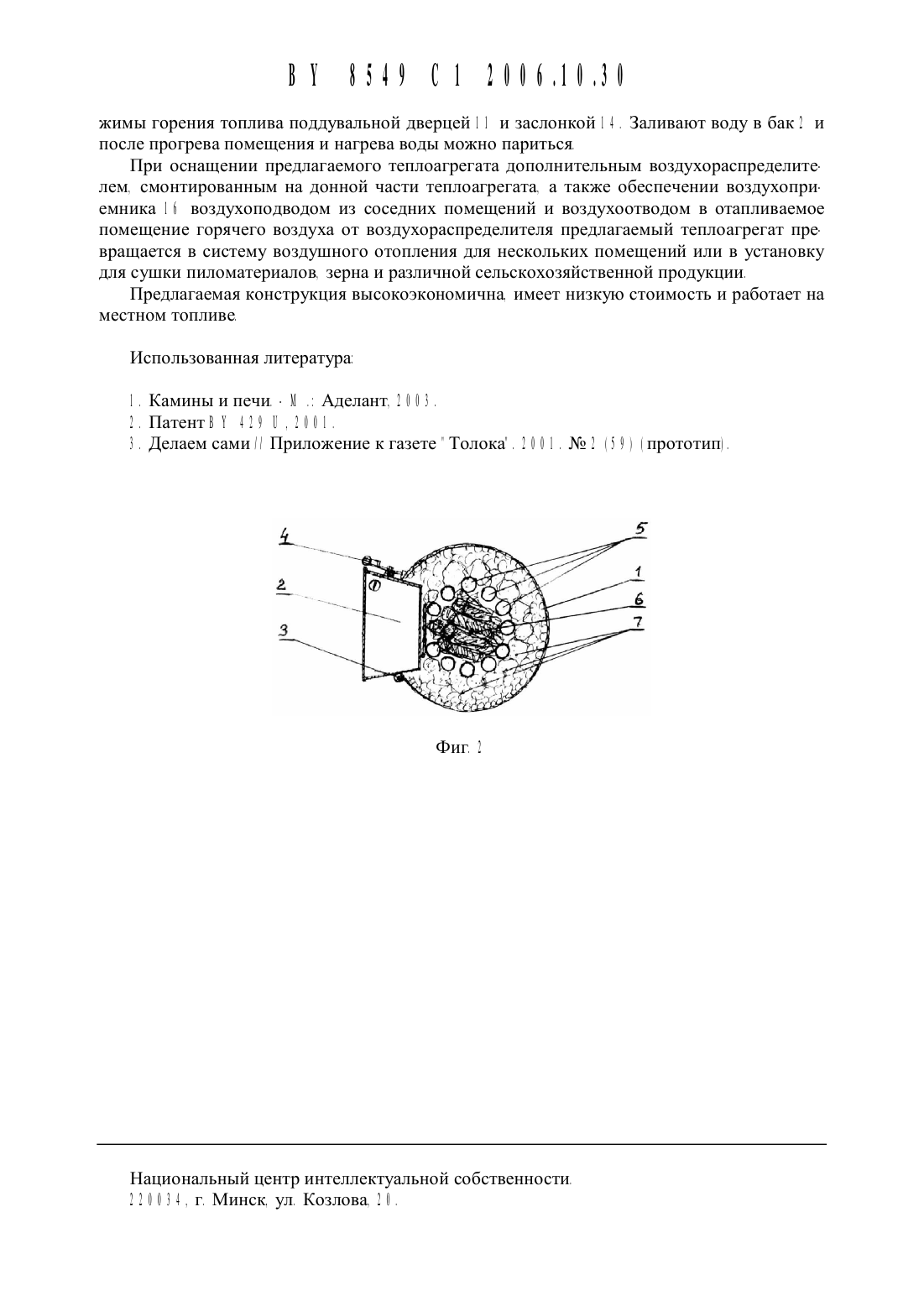

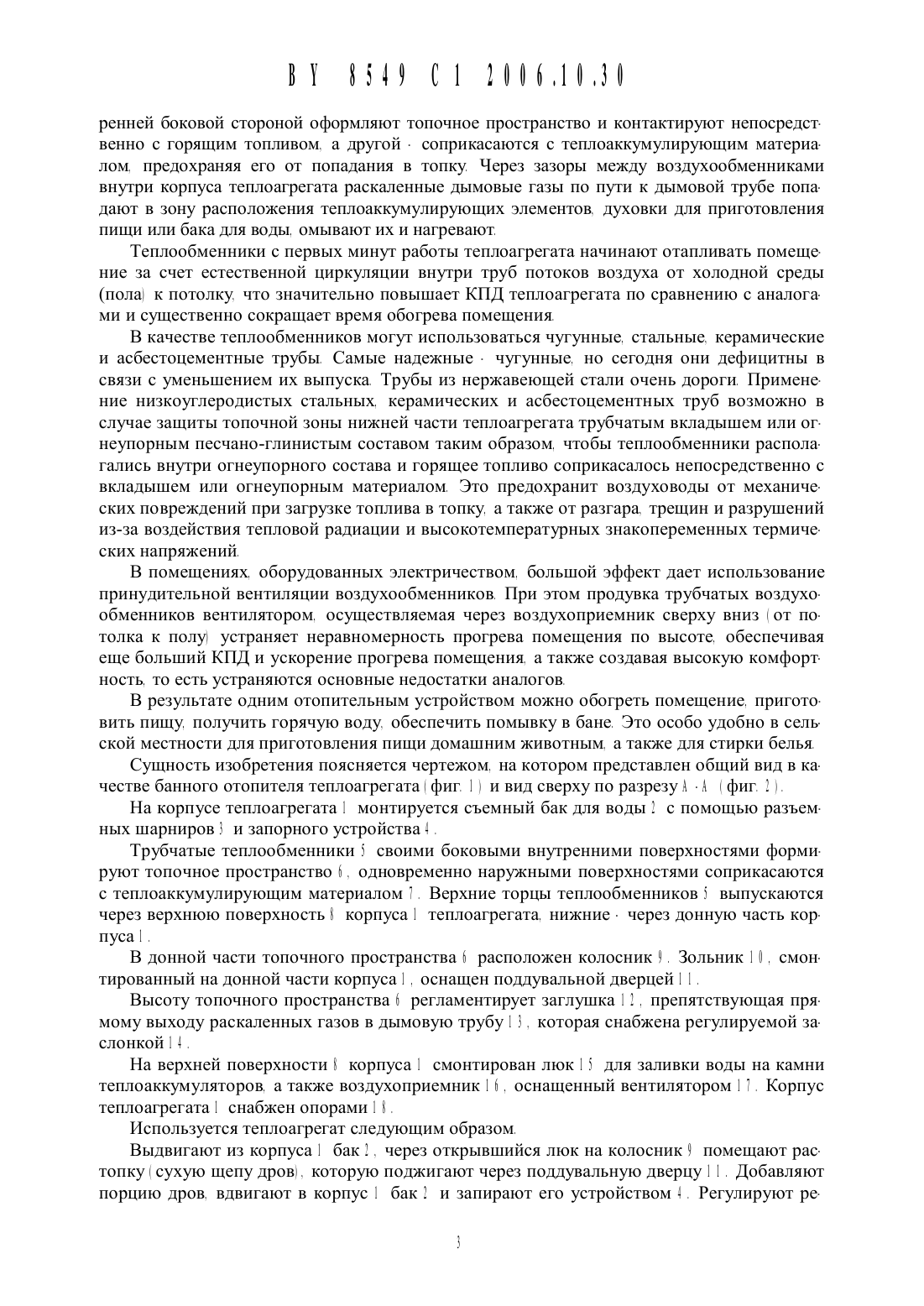

00 0 0 Заявитель Королев Геннадий Ви- В 0 тальевич 003 0 0 В 000 2 0 Автор Королев Геннадий Виталье- 0 0 вич 003 0 0 00 00 0 Универсальный теплоагрегат. включающий корпус со снабженным дверцей загрузочным люком для помещения топлива в топку выполненный с возможностью соединения с духовкой и баком для воды. а также помещенные в корпус теплоаккумулирующий материал и комплект окружающих топку трубчатых вертикальных теплообменников с открытыми торцами. отличающийся тем. что содержит воздухоприемник с вентилятором для продувки воздуха через теплообменники сверху вниз. дверца закреплена на корпусе с помощью разъемных шарниров. служащих также для соединения его с указанными духовкой и баком после помещения их в полость загрузочного люка верхние и нижние торцытеплообменников выполнены выходящими за пределы корпуса а сами теплообменники установлены с возможностью контакта одной стороной непосредственно с топочнь 1 м пространством. а другой - с теплоаккумулирующим материалом. с интервалом их расположения относительно друг друга обеспечивающим попадание раскаленных газов из топки в зону расположения теплоаккумулирующего материала. с предохранением от попадания указанного материала в топку2 Теплоагрегат по п 1 . отличающийся тем. что воздухоприемник с вентилятором установлен наверху корпуса3 Теплоагрегат по п 1 . отличающийся тем. что нижняя часть топки выполнена в монолитном огнеупорном песчано-глинистом материале. окружающем нижнюю часть теплообменников с возможностью защить 1 их от непосредственного контакта с горящим топливом. а в качестве теплоаккумулирующего материала верхней части теплоагрегата использованы камниИзобретение относится к теплоагрегатам. предназначенным для обогрева помещений. приготовления пищи. а также получения горячей воды для бытовых и банно-прачечных нуждИзвестны печи 1 1. состоящие из двух бочек одна - является топкой. оснащенной конусным баком для воды вторая. соединенная дымовым патрубком с топкой. - заполняется теплоаккумулирующими наполнителямиК недостаткам печи 1 1 относится отсутствие функций кухонной печи. неэкономичнь 1 й и длительный процесс обогрева помещения Известна универсальная переносная печь Королева 1. которая при заполнениивнутренней полости корпуса печи теплоаккумулирующим наполнителем превращается в простейщую печь для баниЕсли для нагрева теплоносителя. располагающегося в ее корпусе. переносная печь З 1 очень экономична то для обогрева помещения ее КПД крайне низок процесс прогрева помещения длительный и неэкономичнь 1 йИз известных наиболее близкой является печь для бани Э 1. состоящая из двух бочек одна - служит в качестве топки и емкости для теплоаккумулирующего наполнителя. вторая. вваренная в корпус первой - служит в качестве бака для горячей водыНедостатки печи Э 1 низкий КПД обогревательного процесса. отсутствие функций кухонной печи. неравномерный прогрев помещения по высотеОбщими признаками аналогов являются низкая стоимость изготовления теплоагрегатов за счет простоты конструкции и недефицитности исходных материалов использование местных видов топлива ) дров)К общим недостаткам относятся низкая эффективность ) КПД) длительность процесса обогрева помещения неравномерность прогрева помещения по высоте пол холодный. а потолок горячий)Задачей. рещаемой изобретением. является повыщение эффективности и универсальности теплоагрегата. выполняющего функции отопительной. кухонной и банной печиДля этого теплоагрегат оснащается корпусом. в качестве которого с целью снижения стоимости печи чаще всего используется металлическая бочка закрепляемыми на разъемных щарнирах и вдвигаемыми в полость корпуса. которая служит одновременно в качестве загрузочного люка для топлива. духовкой и баком. дверцей топки. теплоаккумулирующим материалом. а также комплектом трубчатых теплообменников Духовка и бак для воды при необходимости легко снимаются с щарнирных щтифтов и заменяются дверцей соответствующих размеров Трубчатые теплообменники монтируются в корпусе теплоагрегата с определенным интервалом между собой таким образом. что верхние и нижние торцы труб выводятся за пределы корпуса теплоагрегата. при этом трубы воздухоообменников внут 88 85498128881888ренней боковой стороной оформляют топочное пространство И контактируют непосредственно с горящим топливом. а другой - соприкасаются с теплоаккумулирующим материалом. предохраняя его от попадания в топку Через зазоры между воздухообменниками внутри корпуса теплоагрегата раскаленные дымовые газы по пути к ДЬ 1 МОВ 0 Й трубе попадают в зону расположения теплоаккумулирующих элементов. духовки для приготовления пищи или бака для воды. омывают их и нагреваютТеплообменники с первых минут работы теплоагрегата начинают отапливать помещение за счет естественной циркуляции внутри труб потоков воздуха от холодной среды(пола) к потолку что значительно повышает КПД теплоагрегата по сравнению с аналогами и существенно сокращает время обогрева помещенияВ качестве теплообменников могут использоваться чугунные. стальные. керамические и асбестоцементные трубы Самые надежные - чугунные. но сегодня они дефицитны в связи с уменьшением их выпуска. Трубы из нержавеющей стали очень дороги. Применение низкоуглеродистых стальных. керамических и асбестоцементных труб возможно в случае защиты топочной зоны нижней части теплоагрегата трубчатым вкладышем или огнеупорным песчано-глинистым составом таким образом. чтобы теплообменники располагались внутри огнеупорного состава и горящее топливо соприкасалось непосредственно с вкладышем или огнеупорным материалом. Это предохранит воздуховоды от механических повреждений при загрузке топлива в топку а также от разгара. трещин и разрушений из-за воздействия тепловой радиации и высокотемпературных знакопеременных термических напряжений.В помещениях. оборудованных электричеством. большой эффект дает использование принудительной вентиляции воздухообменников При этом продувка трубчатых воздухообменников вентилятором. осуществляемая через воздухоприемник сверху вниз от потолка к полу) устраняет неравномерность прогрева помещения по высоте. обеспечивая еще больший КПД и ускорение прогрева помещения. а также создавая высокую комфортность. то есть устраняются основные недостатки аналогов.В результате одним отопительным устройством можно обогреть помещение. приготовить пищу получить горячую воду. обеспечить помывку в бане. Это особо удобно в сельской местности для приготовления пищи домашним животным. а также для стирки белья.Сущность изобретения поясняется чертежом. на котором представлен общий вид в качестве банного отопителя теплоагрегата 8 фиг 8 8 и вид сверху по разрезуА -А 8 фиг 2 8 .На корпусе теплоагрегата 8 монтируется съемный бак для воды 2 с помощью разъемных шарниров 8 и запорного устройства 8 .Трубчатые теплообменники 5 своими боковыми внутренними поверхностями формируют топочное пространство 6 . одновременно наружными поверхностями соприкасаются с теплоаккумулирующим материалом 8 . Верхние торцы теплообменников 5 выпускаются через верхнюю поверхность 8 корпуса 8 теплоагрегата. нижние - через донную часть кор пуса 8 .В донной части топочного пространства 6 расположен колосник 9 . Зольник 8 8 . смонтированный на донной части корпуса 8 . оснащен поддувальной дверцей 8 8 .Высоту топочного пространства 6 регламентирует заглушка 8 2 . препятствующая пря мому выходу раскаленных газов в дымовую трубу 8 8 . которая снабжена регулируемой заслонкой 8 8 .На верхней поверхности 8 корпуса 8 смонтирован люк 8 5 для заливки воды на камни теплоаккумуляторов. а также воздухоприемник 8 6 . оснащенный вентилятором 8 8 8 Корпус теплоагрегата 8 снабжен опорами 8 8 .Используется теплоагрегат следующим образом.Выдвигают из корпуса 8 бак 2 . через открывшийся люк на колосник 9 помещают растопку 8 сухую щепу дров). которую поджигают через поддувальную дверцу 8 8 . Добавляют порцию дров. вдвигают в корпус 8 бак 2 и запирают его устройством 8 . Регулируют ре 00 0500 01 2000.10.30ЖИМЬ 1 горения топлива поддувальной дверцей 0 0 И заслонкой 0 0 . Заливают воду в бак И после прогрева помещения И нагрева воды можно париться.При оснащении предлагаемого теплоагрегата дополнительным воздухораспределителем. смонтИрованнь 1 м на донной Части теплоагрегата. а также обеспечении воздухопрИемнИка 00 воздухоподводом Из соседних помещений И воздухоотводом в отапливаемое помещение горячего воздуха от воздухораспределителя предлагаемый теплоагрегат превращается в систему воздушного отопления для нескольких помещений ИлИ в установку для сушки пиломатериалов. зерна И различной сельскохозяйственной продукцииПредлагаемая КОНСТРУКЦИЯ ВЫСОКОЭКОНОМИЧНа. ИМССТ НИЗКУЪО СТОИМОСТЬ И работает на МССТНОМ ТОПЛИВСНациональный центр Интеллектуальной собственности. 3 3 0 0 3 0 . г Минск. ул Козлова. 3 0 .
