Импактор для пластики дефектов спонгиозной кости

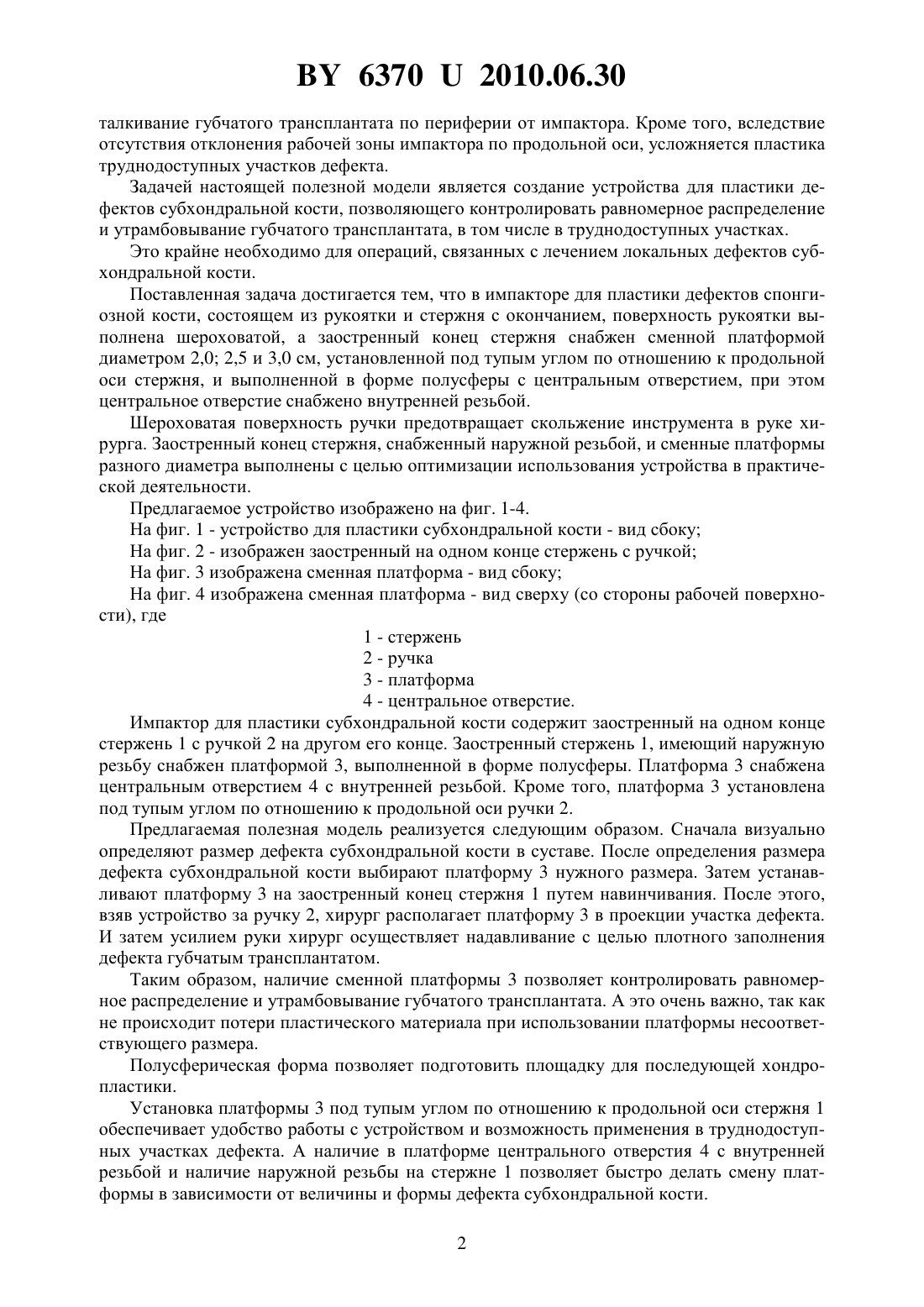

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИМПАКТОР ДЛЯ ПЛАСТИКИ ДЕФЕКТОВ СПОНГИОЗНОЙ КОСТИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр травматологии и ортопедии(72) Авторы Белецкий Александр Валентинович Малюк Богдан Валентинович Эйсмонт Олег Леонидович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр травматологии и ортопедии(57) Импактор для пластики дефектов спонгиозной кости, состоящий из рукоятки и стержня с окончанием, отличающийся тем, что поверхность рукоятки выполнена шероховатой,а заостренный конец стержня снабжен сменной платформой диаметром 2,0 2,5 и 3,0 см,установленной под тупым углом по отношению к продольной оси стержня и выполненной в форме полусферы с центральным отверстием, при этом центральное отверстие снабжено внутренней резьбой.(56) 1. Импактор. Национальный Интернет-портал Республики Беларусь Электронный ресурс / - Минск, 2009. - Режим доступа // - Дата доступа 01.11.2009. Инструментарий системы - -(прототип). Фиг. 1 Предлагаемая полезная модель относится к медицине, в частности к устройствам,применяемым в ортопедии и травматологии, и может найти применение при операциях,связанных с закрытием дефектов спонгиозной и субхондральной кости. Известно, устройство для утрамбовывания (уплотнения) спонгиозной кости, применяемое для пластики дефектов спонгиозной кости вертлужной впадины тазобедренных суставов при первичном протезировании и ревизинных операциях, состоящее из рукоятки и стержня с окончанием, выполненным в виде среза под 90 к продольной оси стержня 1. Это устройство обладает недостатком, заключающимся в том, что в момент пластики больших дефектов (более 2 см 2) спонгиозной костью вследствие несоответствия площади трамбовочного участка импактора и площади дефекта спонгиозной кости происходит вы 63702010.06.30 талкивание губчатого трансплантата по периферии от импактора. Кроме того, вследствие отсутствия отклонения рабочей зоны импактора по продольной оси, усложняется пластика труднодоступных участков дефекта. Задачей настоящей полезной модели является создание устройства для пластики дефектов субхондральной кости, позволяющего контролировать равномерное распределение и утрамбовывание губчатого трансплантата, в том числе в труднодоступных участках. Это крайне необходимо для операций, связанных с лечением локальных дефектов субхондральной кости. Поставленная задача достигается тем, что в импакторе для пластики дефектов спонгиозной кости, состоящем из рукоятки и стержня с окончанием, поверхность рукоятки выполнена шероховатой, а заостренный конец стержня снабжен сменной платформой диаметром 2,0 2,5 и 3,0 см, установленной под тупым углом по отношению к продольной оси стержня, и выполненной в форме полусферы с центральным отверстием, при этом центральное отверстие снабжено внутренней резьбой. Шероховатая поверхность ручки предотвращает скольжение инструмента в руке хирурга. Заостренный конец стержня, снабженный наружной резьбой, и сменные платформы разного диаметра выполнены с целью оптимизации использования устройства в практической деятельности. Предлагаемое устройство изображено на фиг. 1-4. На фиг. 1 - устройство для пластики субхондральной кости - вид сбоку На фиг. 2 - изображен заостренный на одном конце стержень с ручкой На фиг. 3 изображена сменная платформа - вид сбоку На фиг. 4 изображена сменная платформа - вид сверху (со стороны рабочей поверхности), где 1 - стержень 2 - ручка 3 - платформа 4 - центральное отверстие. Импактор для пластики субхондральной кости содержит заостренный на одном конце стержень 1 с ручкой 2 на другом его конце. Заостренный стержень 1, имеющий наружную резьбу снабжен платформой 3, выполненной в форме полусферы. Платформа 3 снабжена центральным отверстием 4 с внутренней резьбой. Кроме того, платформа 3 установлена под тупым углом по отношению к продольной оси ручки 2. Предлагаемая полезная модель реализуется следующим образом. Сначала визуально определяют размер дефекта субхондральной кости в суставе. После определения размера дефекта субхондральной кости выбирают платформу 3 нужного размера. Затем устанавливают платформу 3 на заостренный конец стержня 1 путем навинчивания. После этого,взяв устройство за ручку 2, хирург располагает платформу 3 в проекции участка дефекта. И затем усилием руки хирург осуществляет надавливание с целью плотного заполнения дефекта губчатым трансплантатом. Таким образом, наличие сменной платформы 3 позволяет контролировать равномерное распределение и утрамбовывание губчатого трансплантата. А это очень важно, так как не происходит потери пластического материала при использовании платформы несоответствующего размера. Полусферическая форма позволяет подготовить площадку для последующей хондропластики. Установка платформы 3 под тупым углом по отношению к продольной оси стержня 1 обеспечивает удобство работы с устройством и возможность применения в труднодоступных участках дефекта. А наличие в платформе центрального отверстия 4 с внутренней резьбой и наличие наружной резьбы на стержне 1 позволяет быстро делать смену платформы в зависимости от величины и формы дефекта субхондральной кости. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
