Устройство для перфорации субхондральной кости и способ перфорации

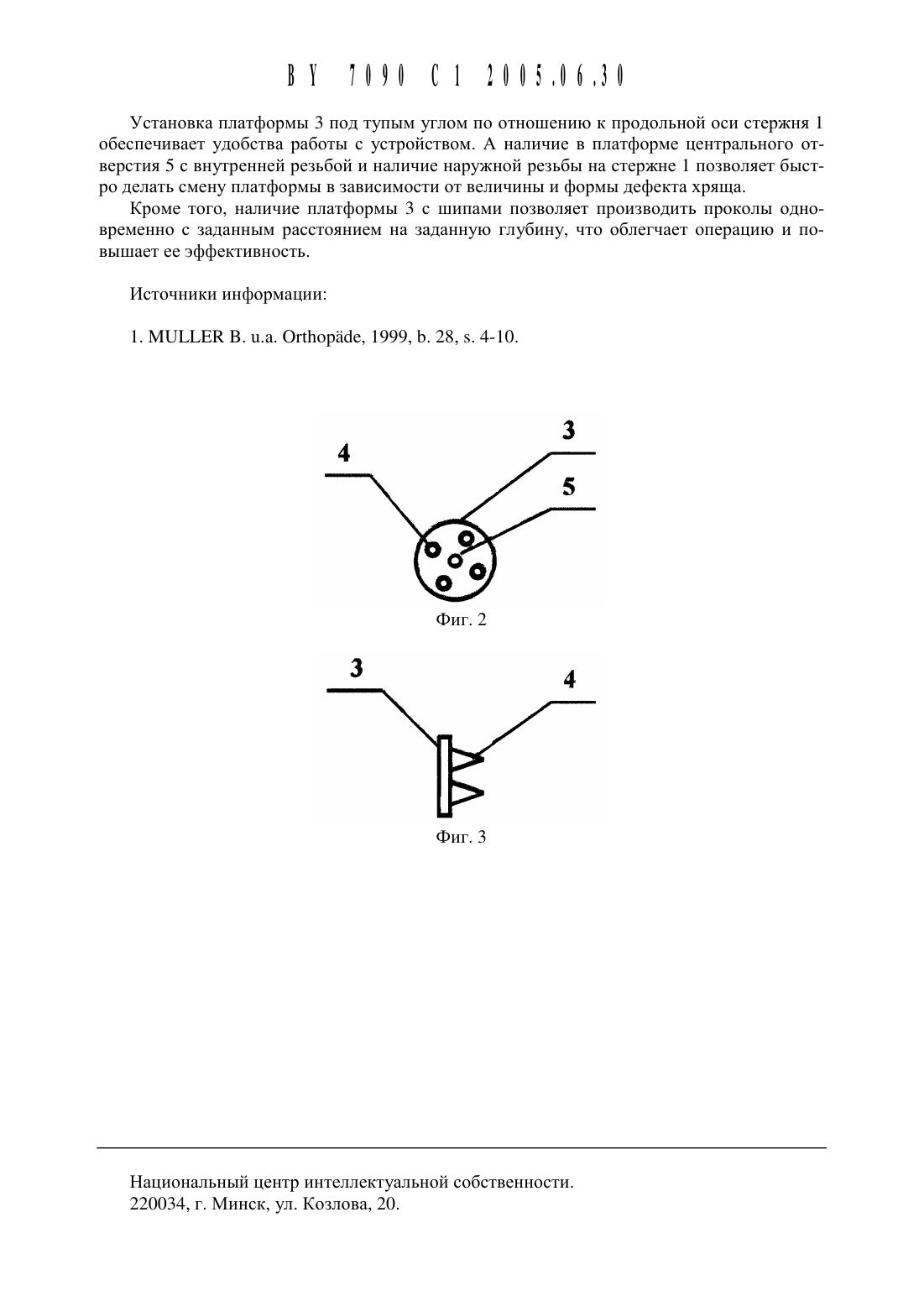

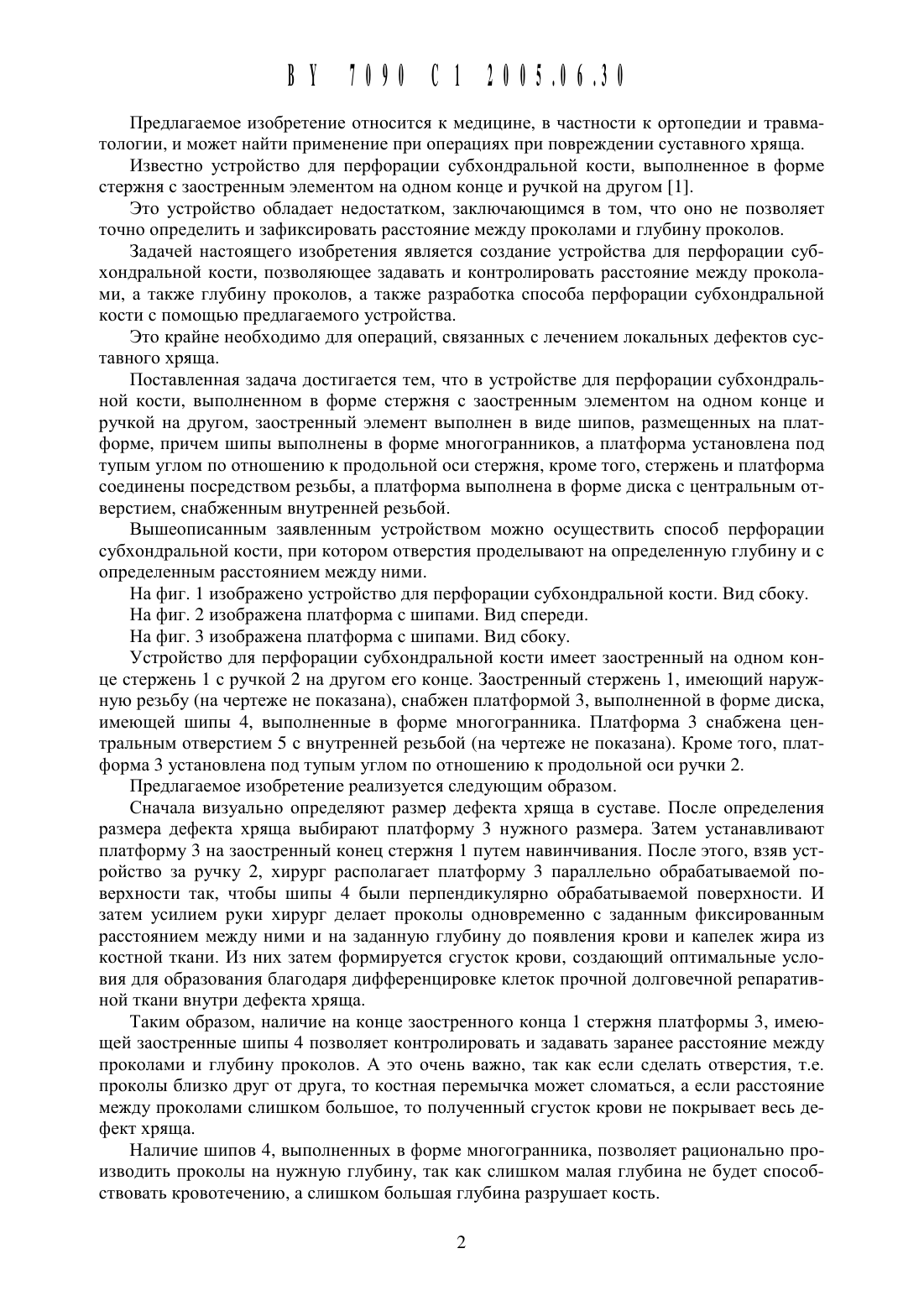

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИУСТРОЙСТВО ДЛЯ ПЕРФОРАЦИИ СУБХОНДРАЛЬНОИ КОСТИ И СПОСОБ ПЕРФОРАЦИИ(71) Заявитель Государственное учреждение Белорусский научно-исследовательский институт травматологии и ортопедии (ВУ)(72) Авторы Эйсмонт Олег Леонидович Белоенко Евгений Дмитриевич (ВУ)(73) Патентообладатель Государственное учреждение Белорусский научноисследовательский институт травматологии и ортопедии (ВУ)1. Устройство для перфорации субхондральной кости, выполненное в форме стержня с заостренным элементом на одном конце и ручкой на другом, отличающееся тем, что заостренный элемент выполнен в виде шипов, размещенных на платформе.2. Устройство по п. 1, отличающееся тем, что Шипы выполнены в форме многогранников.3. Устройство по п. 1, отличающееся тем, что платформа установлена под тупым углом по отношению К продольной оси стержня.4. Устройство по любому из пп. 1-3, отличающееся тем, что стержень и платформа соединены посредством резьбы.5. Устройство по п. 4, отличающееся тем, что платформа выполнена в форме диска с Центральным отверстием, снабженным внутренней резьбой.6. Способ перфорации субхондральной кости путем прокола отверстий в субхондральной кости, отличающийся тем, что проколы выполняют устройством по любому из пп. 1-5.Предлагаемое Изобретение относится К медицине, в частности К ортопедии И травматологии, и может найти применение при операциях при повреждении суставного хряща.Известно устройство для перфорации субхондральной кости, выполненное в форме стержня с заостренным элементом на одном конце и ручкой на другом 1.Это устройство обладает недостатком, заключающимся в том, ЧТО оно не позволяет точно определить и зафиксировать расстояние между проколами и глубину проколов.Задачей настоящего изобретения является создание устройства для перфорации субхондральной кости, позволяющее задавать и контролировать расстояние между проколами, а также глубину проколов, а также разработка способа перфорации субхондральной кости с помощью предлагаемого устройства.Это крайне необходимо для операций, связанных с лечением локальных дефектов суставного хряща.Поставленная задача достигается тем, что в устройстве для перфорации субхондральной кости, выполненном в форме стержня с заостренным элементом на одном конце и ручкой на другом, заостренный элемент выполнен в виде щипов, размещенных на платформе, причем щипы выполнены в форме многогранников, а платформа установлена под тупым углом по отнощению к продольной оси стержня, кроме того, стержень и платформа соединены посредством резьбы, а платформа выполнена в форме диска с центральным отверстием, снабженным внутренней резьбой.Вь 1 щеописаннь 1 м заявленным устройством можно осуществить способ перфорации субхондральной кости, при котором отверстия проделывают на определенную глубину и с определенным расстоянием между ними.На фиг. 1 изображено устройство для перфорации субхондральной кости. Вид сбоку.Устройство для перфорации субхондральной кости имеет заостренный на одном конце стержень 1 с ручкой 2 на другом его конце. Заостренный стержень 1, имеющий наружную резьбу (на чертеже не показана), снабжен платформой 3, выполненной в форме диска,имеющей щипы 4, выполненные в форме многогранника. Платформа 3 снабжена центральным отверстием 5 с внутренней резьбой (на чертеже не показана). Кроме того, платформа 3 установлена под тупым углом по отнощению к продольной оси ручки 2.Предлагаемое изобретение реализуется следующим образом.Сначала визуально определяют размер дефекта хряща в суставе. После определения размера дефекта хряща выбирают платформу 3 нужного размера. Затем устанавливают платформу 3 на заостренный конец стержня 1 путем навинчивания. После этого, взяв устройство за ручку 2, хирург располагает платформу 3 параллельно обрабатываемой поверхности так, чтобы щипы 4 были перпендикулярно обрабатываемой поверхности. И затем усилием руки хирург делает проколы одновременно с заданным фиксированным расстоянием между ними и на заданную глубину до появления крови и капелек жира из костной ткани. Из них затем формируется сгусток крови, создающий оптимальные условия для образования благодаря дифференцировке клеток прочной долговечной репаративной ткани внутри дефекта хряща.Таким образом, наличие на конце заостренного конца 1 стержня платформы 3, имеющей заостренные щипы 4 позволяет контролировать и задавать заранее расстояние между проколами и глубину проколов. А это очень важно, так как если сделать отверстия, т.е. проколы близко друг от друга, то костная перемычка может сломаться, а если расстояние между проколами слищком больщое, то полученный сгусток крови не покрывает весь дефект хряща.Наличие щипов 4, выполненных в форме многогранника, позволяет рационально производить проколы на нужную глубину, так как слищком малая глубина не будет способствовать кровотечению, а слищком больщая глубина разрущает кость.Установка платформы 3 под тупым углом по отношению к продольной оси стержня 1 обеспечивает удобства работы с устройством. А наличие в платформе центрального отверстия 5 с внутренней резьбой и наличие наружной резьбы на стержне 1 позволяет быстро делать смену платформы в зависимости от величины и формы дефекта хряща.Кроме того, наличие платформы 3 с шипами позволяет производить проколы одновременно с заданным расстоянием на заданную глубину, что облегчает операцию и повышает ее эффективность.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
