Система парового отопления

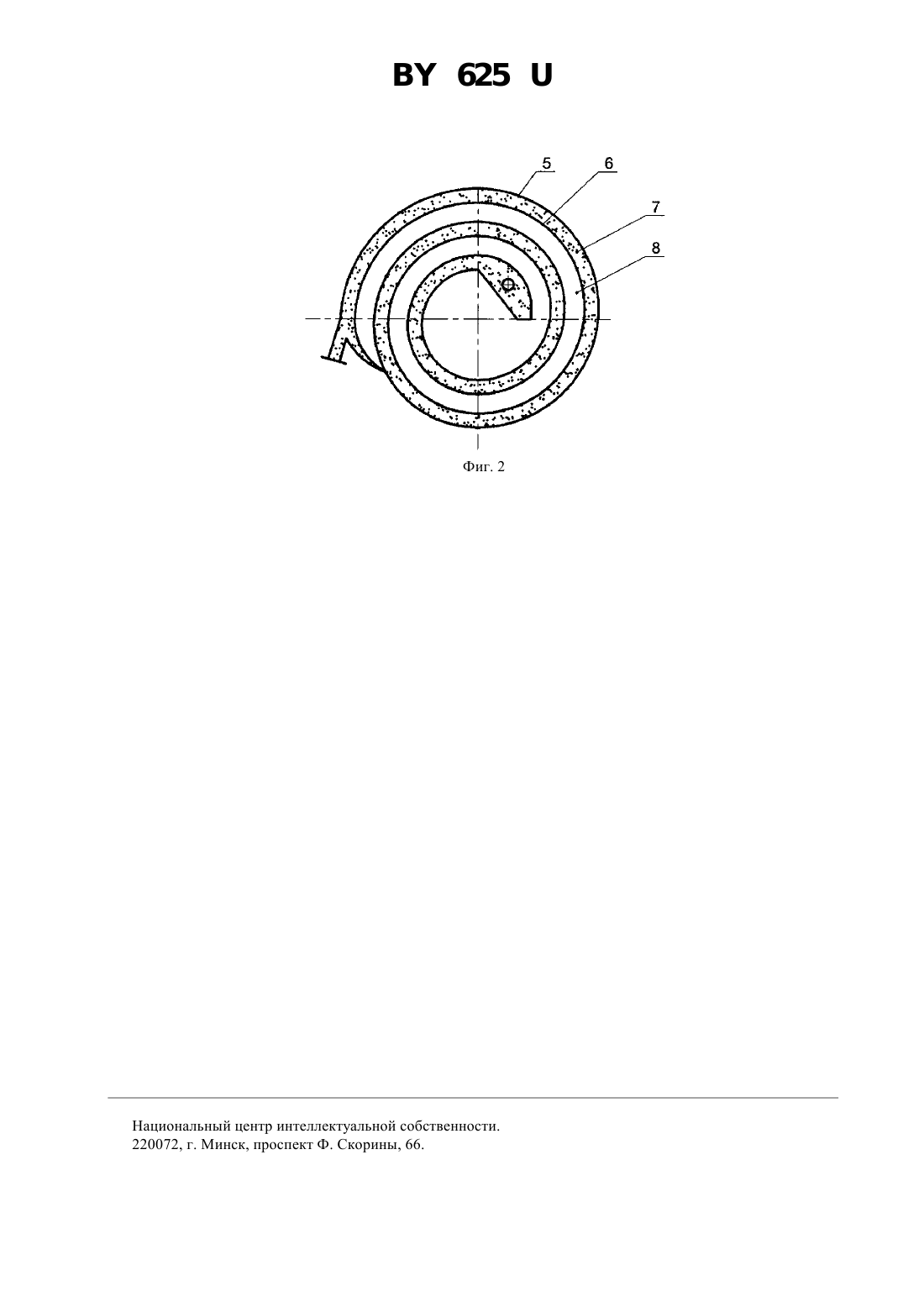

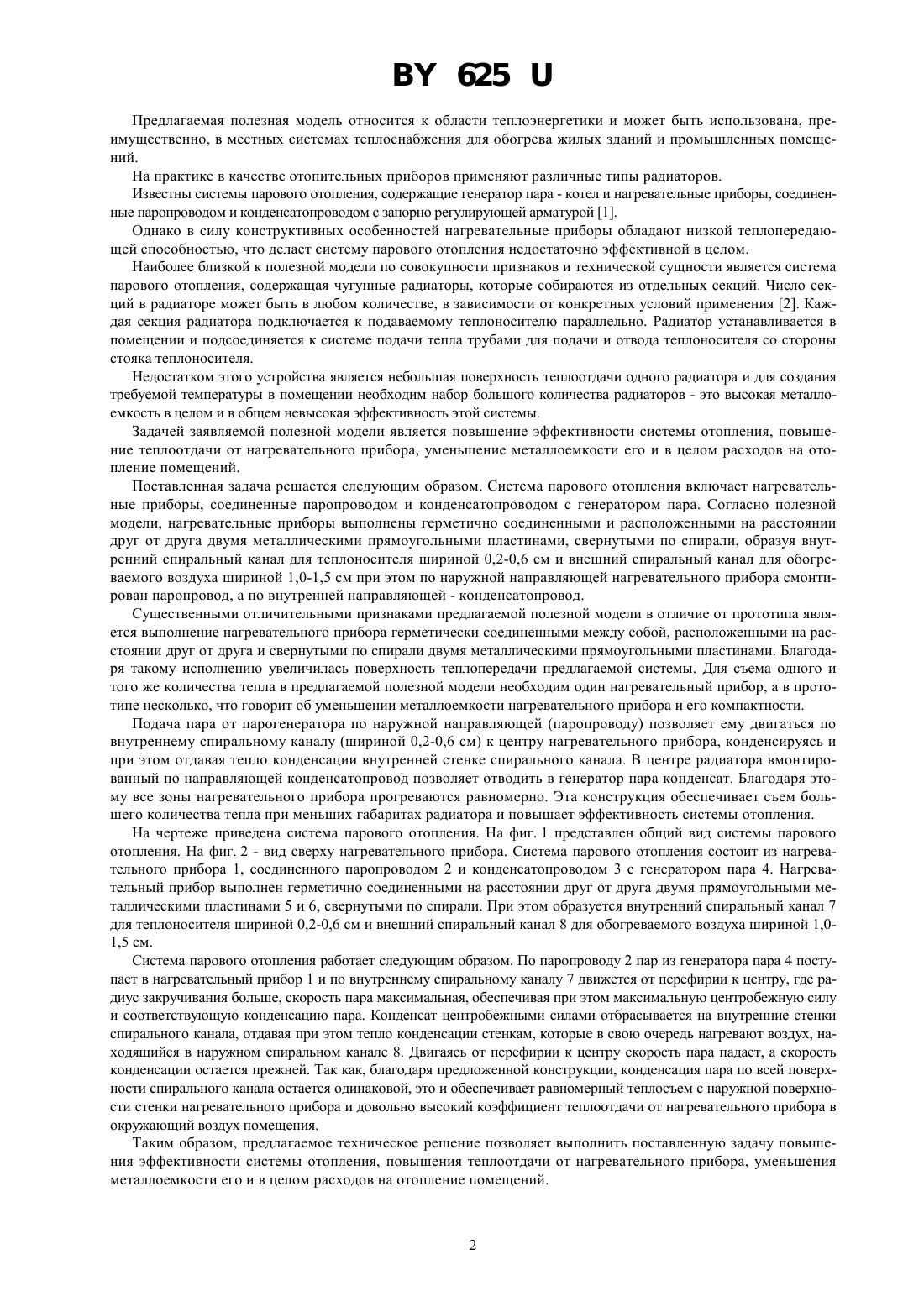

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Кречко Николай Павлович(57) Система парового отопления, включающая нагревательные приборы, соединенные паропроводом и конденсатопроводом с генератором пара, отличающаяся тем, что нагревательные приборы выполнены герметично соединенными и расположенными на расстоянии друг от друга двумя металлическими прямоугольными пластинами, свернутыми по спирали, образуя внутренний спиральный канал для теплоносителя шириной 0,2-0,6 см и внешний спиральный канал для обогреваемого воздуха шириной 1,0-1,5 см, при этом по наружной направляющей нагревательного прибора смонтирован паропровод, а по внутренней направляющей - конденсатопровод. 625 Предлагаемая полезная модель относится к области теплоэнергетики и может быть использована, преимущественно, в местных системах теплоснабжения для обогрева жилых зданий и промышленных помещений. На практике в качестве отопительных приборов применяют различные типы радиаторов. Известны системы парового отопления, содержащие генератор пара - котел и нагревательные приборы, соединенные паропроводом и конденсатопроводом с запорно регулирующей арматурой 1. Однако в силу конструктивных особенностей нагревательные приборы обладают низкой теплопередающей способностью, что делает систему парового отопления недостаточно эффективной в целом. Наиболее близкой к полезной модели по совокупности признаков и технической сущности является система парового отопления, содержащая чугунные радиаторы, которые собираются из отдельных секций. Число секций в радиаторе может быть в любом количестве, в зависимости от конкретных условий применения 2. Каждая секция радиатора подключается к подаваемому теплоносителю параллельно. Радиатор устанавливается в помещении и подсоединяется к системе подачи тепла трубами для подачи и отвода теплоносителя со стороны стояка теплоносителя. Недостатком этого устройства является небольшая поверхность теплоотдачи одного радиатора и для создания требуемой температуры в помещении необходим набор большого количества радиаторов - это высокая металлоемкость в целом и в общем невысокая эффективность этой системы. Задачей заявляемой полезной модели является повышение эффективности системы отопления, повышение теплоотдачи от нагревательного прибора, уменьшение металлоемкости его и в целом расходов на отопление помещений. Поставленная задача решается следующим образом. Система парового отопления включает нагревательные приборы, соединенные паропроводом и конденсатопроводом с генератором пара. Согласно полезной модели, нагревательные приборы выполнены герметично соединенными и расположенными на расстоянии друг от друга двумя металлическими прямоугольными пластинами, свернутыми по спирали, образуя внутренний спиральный канал для теплоносителя шириной 0,2-0,6 см и внешний спиральный канал для обогреваемого воздуха шириной 1,0-1,5 см при этом по наружной направляющей нагревательного прибора смонтирован паропровод, а по внутренней направляющей - конденсатопровод. Существенными отличительными признаками предлагаемой полезной модели в отличие от прототипа является выполнение нагревательного прибора герметически соединенными между собой, расположенными на расстоянии друг от друга и свернутыми по спирали двумя металлическими прямоугольными пластинами. Благодаря такому исполнению увеличилась поверхность теплопередачи предлагаемой системы. Для съема одного и того же количества тепла в предлагаемой полезной модели необходим один нагревательный прибор, а в прототипе несколько, что говорит об уменьшении металлоемкости нагревательного прибора и его компактности. Подача пара от парогенератора по наружной направляющей (паропроводу) позволяет ему двигаться по внутреннему спиральному каналу (шириной 0,2-0,6 см) к центру нагревательного прибора, конденсируясь и при этом отдавая тепло конденсации внутренней стенке спирального канала. В центре радиатора вмонтированный по направляющей конденсатопровод позволяет отводить в генератор пара конденсат. Благодаря этому все зоны нагревательного прибора прогреваются равномерно. Эта конструкция обеспечивает съем большего количества тепла при меньших габаритах радиатора и повышает эффективность системы отопления. На чертеже приведена система парового отопления. На фиг. 1 представлен общий вид системы парового отопления. На фиг. 2 - вид сверху нагревательного прибора. Система парового отопления состоит из нагревательного прибора 1, соединенного паропроводом 2 и конденсатопроводом 3 с генератором пара 4. Нагревательный прибор выполнен герметично соединенными на расстоянии друг от друга двумя прямоугольными металлическими пластинами 5 и 6, свернутыми по спирали. При этом образуется внутренний спиральный канал 7 для теплоносителя шириной 0,2-0,6 см и внешний спиральный канал 8 для обогреваемого воздуха шириной 1,01,5 см. Система парового отопления работает следующим образом. По паропроводу 2 пар из генератора пара 4 поступает в нагревательный прибор 1 и по внутреннему спиральному каналу 7 движется от перефирии к центру, где радиус закручивания больше, скорость пара максимальная, обеспечивая при этом максимальную центробежную силу и соответствующую конденсацию пара. Конденсат центробежными силами отбрасывается на внутренние стенки спирального канала, отдавая при этом тепло конденсации стенкам, которые в свою очередь нагревают воздух, находящийся в наружном спиральном канале 8. Двигаясь от перефирии к центру скорость пара падает, а скорость конденсации остается прежней. Так как, благодаря предложенной конструкции, конденсация пара по всей поверхности спирального канала остается одинаковой, это и обеспечивает равномерный теплосъем с наружной поверхности стенки нагревательного прибора и довольно высокий коэффициент теплоотдачи от нагревательного прибора в окружающий воздух помещения. Таким образом, предлагаемое техническое решение позволяет выполнить поставленную задачу повышения эффективности системы отопления, повышения теплоотдачи от нагревательного прибора, уменьшения металлоемкости его и в целом расходов на отопление помещений. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
