Упаковочный модуль

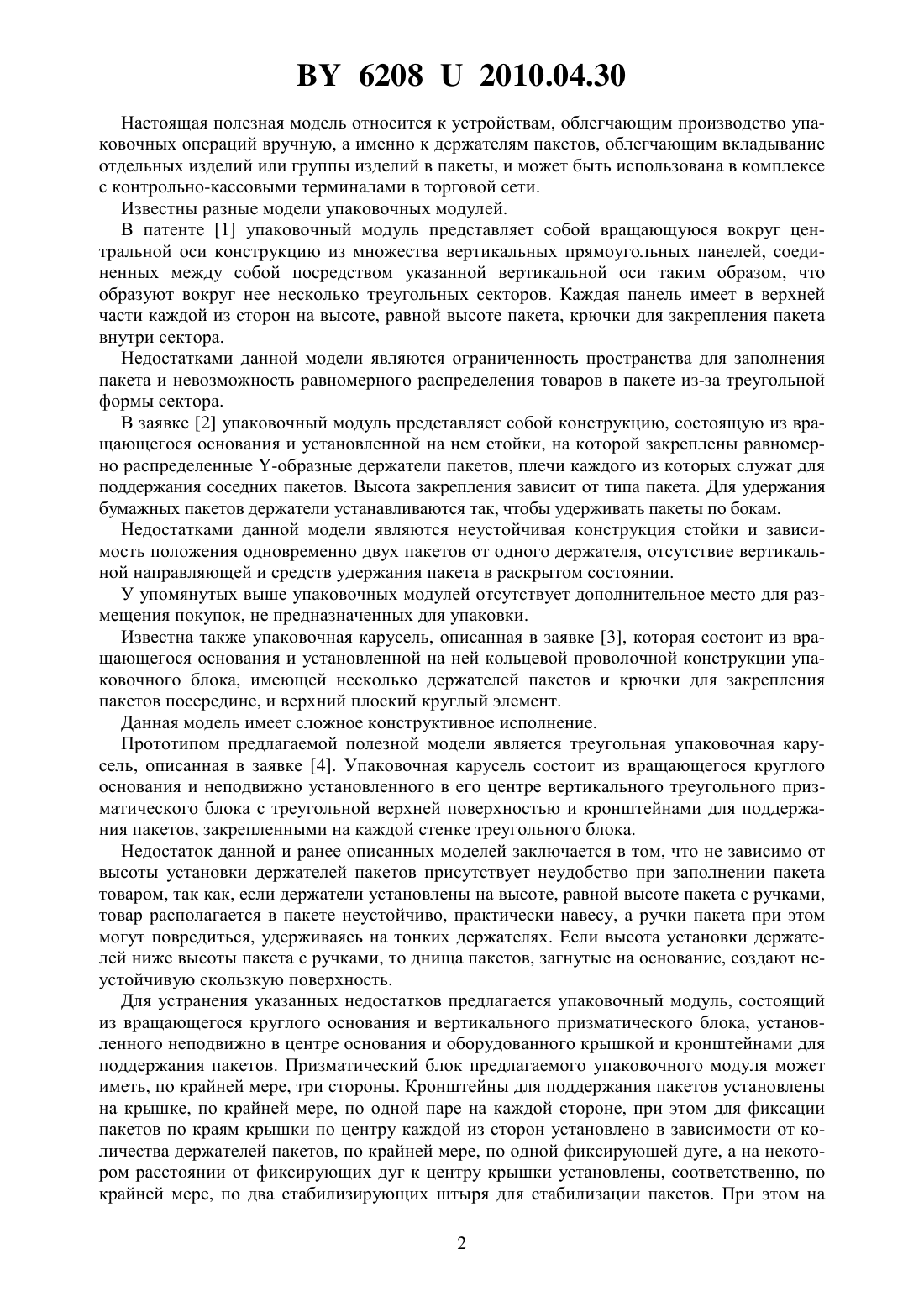

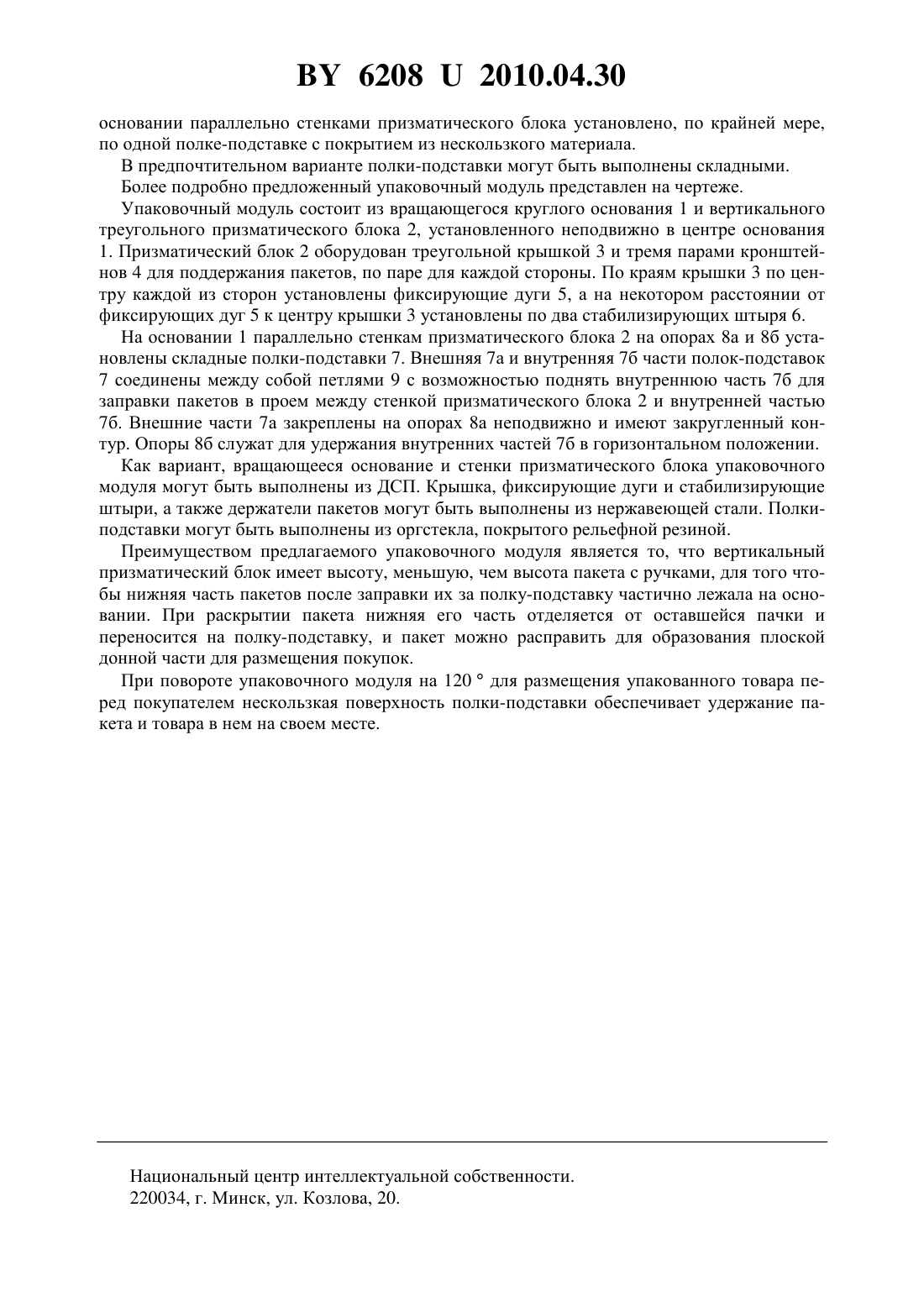

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Производственный кооператив Слайд(72) Автор Рудковский Юрий Викторович(73) Патентообладатель Производственный кооператив Слайд(57) 1. Упаковочный модуль, состоящий из вращающегося круглого основания и вертикального призматического блока, установленного неподвижно в центре основания и оборудованного крышкой и кронштейнами для поддержания пакетов, отличающийся тем,что призматический блок имеет, по крайней мере, три стороны, причем кронштейны для поддержания пакетов установлены на крышке, по крайней мере, по одной паре на каждой стороне, при этом для фиксации пакетов по краям крышки по центру каждой из сторон установлено, по крайней мере, по одной фиксирующей дуге, к центру крышки от фиксирующих дуг установлены, по крайней мере, по два стабилизирующих штыря для стабилизации пакетов, при этом на основании параллельно стенкам призматического блока установлено, по крайней мере, по одной полке-подставке с покрытием из нескользкого материала. 2. Упаковочный модуль по п. 1, отличающийся тем, что полки-подставки выполнены складными.(56) 1. Патент США на изобретение 5131499. 2. Заявка США на изобретение 2004/0050626. 3. Заявка США на изобретение 2005/0114216. 4. Заявка США на изобретение 2005/0029052 А 1. 62082010.04.30 Настоящая полезная модель относится к устройствам, облегчающим производство упаковочных операций вручную, а именно к держателям пакетов, облегчающим вкладывание отдельных изделий или группы изделий в пакеты, и может быть использована в комплексе с контрольно-кассовыми терминалами в торговой сети. Известны разные модели упаковочных модулей. В патенте 1 упаковочный модуль представляет собой вращающуюся вокруг центральной оси конструкцию из множества вертикальных прямоугольных панелей, соединенных между собой посредством указанной вертикальной оси таким образом, что образуют вокруг нее несколько треугольных секторов. Каждая панель имеет в верхней части каждой из сторон на высоте, равной высоте пакета, крючки для закрепления пакета внутри сектора. Недостатками данной модели являются ограниченность пространства для заполнения пакета и невозможность равномерного распределения товаров в пакете из-за треугольной формы сектора. В заявке 2 упаковочный модуль представляет собой конструкцию, состоящую из вращающегося основания и установленной на нем стойки, на которой закреплены равномерно распределенные -образные держатели пакетов, плечи каждого из которых служат для поддержания соседних пакетов. Высота закрепления зависит от типа пакета. Для удержания бумажных пакетов держатели устанавливаются так, чтобы удерживать пакеты по бокам. Недостатками данной модели являются неустойчивая конструкция стойки и зависимость положения одновременно двух пакетов от одного держателя, отсутствие вертикальной направляющей и средств удержания пакета в раскрытом состоянии. У упомянутых выше упаковочных модулей отсутствует дополнительное место для размещения покупок, не предназначенных для упаковки. Известна также упаковочная карусель, описанная в заявке 3, которая состоит из вращающегося основания и установленной на ней кольцевой проволочной конструкции упаковочного блока, имеющей несколько держателей пакетов и крючки для закрепления пакетов посередине, и верхний плоский круглый элемент. Данная модель имеет сложное конструктивное исполнение. Прототипом предлагаемой полезной модели является треугольная упаковочная карусель, описанная в заявке 4. Упаковочная карусель состоит из вращающегося круглого основания и неподвижно установленного в его центре вертикального треугольного призматического блока с треугольной верхней поверхностью и кронштейнами для поддержания пакетов, закрепленными на каждой стенке треугольного блока. Недостаток данной и ранее описанных моделей заключается в том, что не зависимо от высоты установки держателей пакетов присутствует неудобство при заполнении пакета товаром, так как, если держатели установлены на высоте, равной высоте пакета с ручками,товар располагается в пакете неустойчиво, практически навесу, а ручки пакета при этом могут повредиться, удерживаясь на тонких держателях. Если высота установки держателей ниже высоты пакета с ручками, то днища пакетов, загнутые на основание, создают неустойчивую скользкую поверхность. Для устранения указанных недостатков предлагается упаковочный модуль, состоящий из вращающегося круглого основания и вертикального призматического блока, установленного неподвижно в центре основания и оборудованного крышкой и кронштейнами для поддержания пакетов. Призматический блок предлагаемого упаковочного модуля может иметь, по крайней мере, три стороны. Кронштейны для поддержания пакетов установлены на крышке, по крайней мере, по одной паре на каждой стороне, при этом для фиксации пакетов по краям крышки по центру каждой из сторон установлено в зависимости от количества держателей пакетов, по крайней мере, по одной фиксирующей дуге, а на некотором расстоянии от фиксирующих дуг к центру крышки установлены, соответственно, по крайней мере, по два стабилизирующих штыря для стабилизации пакетов. При этом на 2 62082010.04.30 основании параллельно стенками призматического блока установлено, по крайней мере,по одной полке-подставке с покрытием из нескользкого материала. В предпочтительном варианте полки-подставки могут быть выполнены складными. Более подробно предложенный упаковочный модуль представлен на чертеже. Упаковочный модуль состоит из вращающегося круглого основания 1 и вертикального треугольного призматического блока 2, установленного неподвижно в центре основания 1. Призматический блок 2 оборудован треугольной крышкой 3 и тремя парами кронштейнов 4 для поддержания пакетов, по паре для каждой стороны. По краям крышки 3 по центру каждой из сторон установлены фиксирующие дуги 5, а на некотором расстоянии от фиксирующих дуг 5 к центру крышки 3 установлены по два стабилизирующих штыря 6. На основании 1 параллельно стенкам призматического блока 2 на опорах 8 а и 8 б установлены складные полки-подставки 7. Внешняя 7 а и внутренняя 7 б части полок-подставок 7 соединены между собой петлями 9 с возможностью поднять внутреннюю часть 7 б для заправки пакетов в проем между стенкой призматического блока 2 и внутренней частью 7 б. Внешние части 7 а закреплены на опорах 8 а неподвижно и имеют закругленный контур. Опоры 8 б служат для удержания внутренних частей 7 б в горизонтальном положении. Как вариант, вращающееся основание и стенки призматического блока упаковочного модуля могут быть выполнены из ДСП. Крышка, фиксирующие дуги и стабилизирующие штыри, а также держатели пакетов могут быть выполнены из нержавеющей стали. Полкиподставки могут быть выполнены из оргстекла, покрытого рельефной резиной. Преимуществом предлагаемого упаковочного модуля является то, что вертикальный призматический блок имеет высоту, меньшую, чем высота пакета с ручками, для того чтобы нижняя часть пакетов после заправки их за полку-подставку частично лежала на основании. При раскрытии пакета нижняя его часть отделяется от оставшейся пачки и переносится на полку-подставку, и пакет можно расправить для образования плоской донной части для размещения покупок. При повороте упаковочного модуля на 120 для размещения упакованного товара перед покупателем нескользкая поверхность полки-подставки обеспечивает удержание пакета и товара в нем на своем месте. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
