Упаковочный контейнер

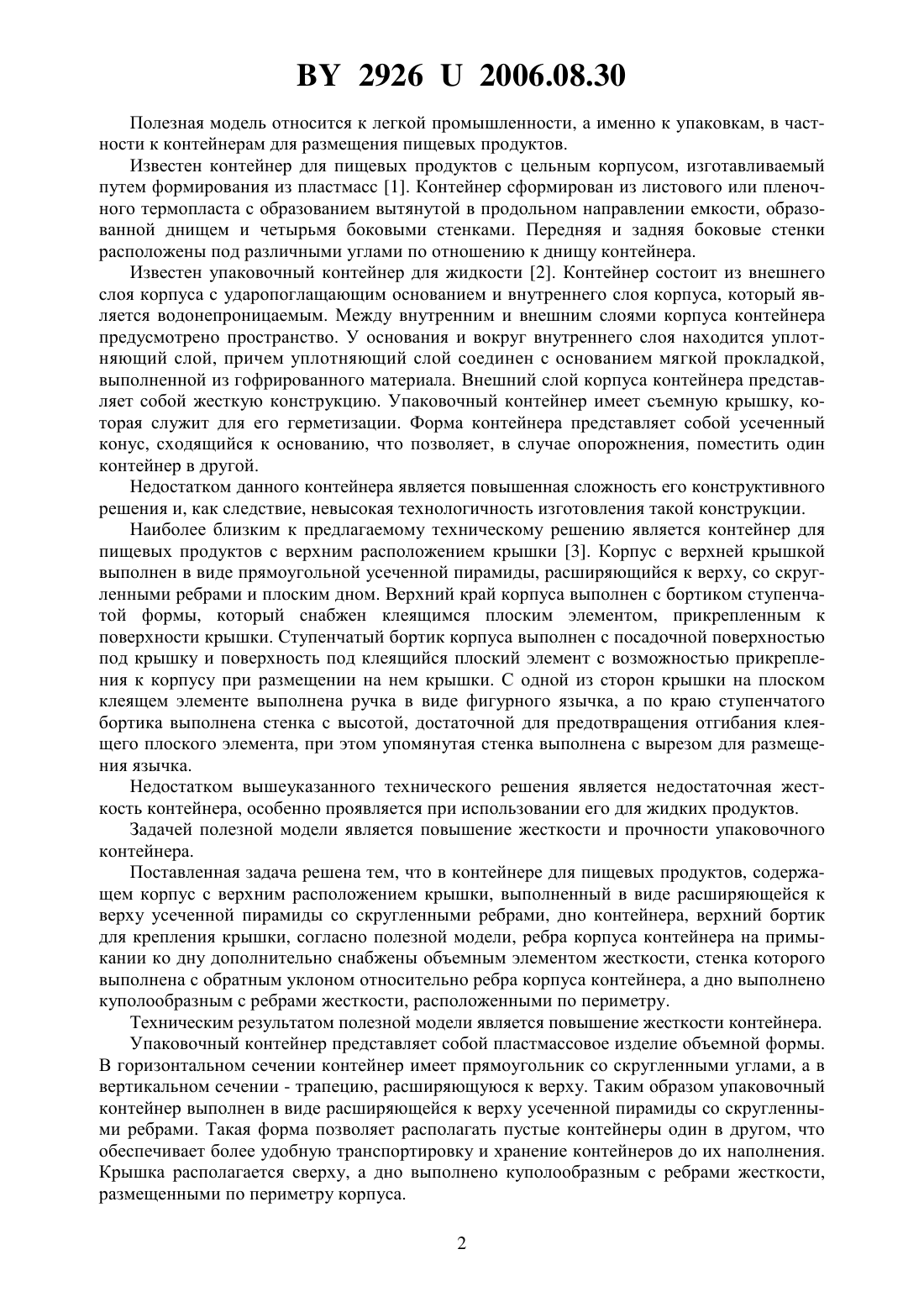

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Савушкин продукт(72) Автор Милькевич Владимир Романович(73) Патентообладатель Открытое акционерное общество Савушкин продукт(57) Упаковочный контейнер для пищевых продуктов, содержащий корпус с верхним расположением крышки, выполненный в виде расширяющейся к верху усеченной пирамиды со скругленными ребрами, дно контейнера, верхний бортик для крепления крышки, отличающийся тем, что ребра корпуса контейнера на примыкании ко дну дополнительно снабжены объемным элементом жесткости, стенка которого выполнена с обратным уклоном относительно ребра корпуса контейнера, а дно выполнено куполообразным с ребрами жесткости, расположенными по периметру. 29262006.08.30 Полезная модель относится к легкой промышленности, а именно к упаковкам, в частности к контейнерам для размещения пищевых продуктов. Известен контейнер для пищевых продуктов с цельным корпусом, изготавливаемый путем формирования из пластмасс 1. Контейнер сформирован из листового или пленочного термопласта с образованием вытянутой в продольном направлении емкости, образованной днищем и четырьмя боковыми стенками. Передняя и задняя боковые стенки расположены под различными углами по отношению к днищу контейнера. Известен упаковочный контейнер для жидкости 2. Контейнер состоит из внешнего слоя корпуса с ударопоглащающим основанием и внутреннего слоя корпуса, который является водонепроницаемым. Между внутренним и внешним слоями корпуса контейнера предусмотрено пространство. У основания и вокруг внутреннего слоя находится уплотняющий слой, причем уплотняющий слой соединен с основанием мягкой прокладкой,выполненной из гофрированного материала. Внешний слой корпуса контейнера представляет собой жесткую конструкцию. Упаковочный контейнер имеет съемную крышку, которая служит для его герметизации. Форма контейнера представляет собой усеченный конус, сходящийся к основанию, что позволяет, в случае опорожнения, поместить один контейнер в другой. Недостатком данного контейнера является повышенная сложность его конструктивного решения и, как следствие, невысокая технологичность изготовления такой конструкции. Наиболее близким к предлагаемому техническому решению является контейнер для пищевых продуктов с верхним расположением крышки 3. Корпус с верхней крышкой выполнен в виде прямоугольной усеченной пирамиды, расширяющийся к верху, со скругленными ребрами и плоским дном. Верхний край корпуса выполнен с бортиком ступенчатой формы, который снабжен клеящимся плоским элементом, прикрепленным к поверхности крышки. Ступенчатый бортик корпуса выполнен с посадочной поверхностью под крышку и поверхность под клеящийся плоский элемент с возможностью прикрепления к корпусу при размещении на нем крышки. С одной из сторон крышки на плоском клеящем элементе выполнена ручка в виде фигурного язычка, а по краю ступенчатого бортика выполнена стенка с высотой, достаточной для предотвращения отгибания клеящего плоского элемента, при этом упомянутая стенка выполнена с вырезом для размещения язычка. Недостатком вышеуказанного технического решения является недостаточная жесткость контейнера, особенно проявляется при использовании его для жидких продуктов. Задачей полезной модели является повышение жесткости и прочности упаковочного контейнера. Поставленная задача решена тем, что в контейнере для пищевых продуктов, содержащем корпус с верхним расположением крышки, выполненный в виде расширяющейся к верху усеченной пирамиды со скругленными ребрами, дно контейнера, верхний бортик для крепления крышки, согласно полезной модели, ребра корпуса контейнера на примыкании ко дну дополнительно снабжены объемным элементом жесткости, стенка которого выполнена с обратным уклоном относительно ребра корпуса контейнера, а дно выполнено куполообразным с ребрами жесткости, расположенными по периметру. Техническим результатом полезной модели является повышение жесткости контейнера. Упаковочный контейнер представляет собой пластмассовое изделие объемной формы. В горизонтальном сечении контейнер имеет прямоугольник со скругленными углами, а в вертикальном сечении - трапецию, расширяющуюся к верху. Таким образом упаковочный контейнер выполнен в виде расширяющейся к верху усеченной пирамиды со скругленными ребрами. Такая форма позволяет располагать пустые контейнеры один в другом, что обеспечивает более удобную транспортировку и хранение контейнеров до их наполнения. Крышка располагается сверху, а дно выполнено куполообразным с ребрами жесткости,размещенными по периметру корпуса. 2 29262006.08.30 Технический результат достигается благодаря тому, что вышеуказанные ребра жесткости позволяют повысить сопротивление деформации в горизонтальной плоскости. Ребра корпуса контейнера, примыкающие ко дну, дополнительно снабжены объемным элементом жесткости, стенка которого выполнена с обратным уклоном порядка 2-3. Объемные элементы жесткости позволяют повысить сопротивление корпуса контейнера при деформации по вертикальной оси. Сущность полезной модели поясняется следующими рисунками и чертежами. На фиг. 1 изображен общий вид контейнера. На фиг. 2 - вид контейнера сверху. Упаковочный контейнер содержит корпус 1 со скругленными ребрами 2, верхний бортик для крепления крышки 3, крышку 4, куполообразное дно 5 с ребрами жесткости 6,выполненными по периметру корпуса. Ребра контейнера 2 на примыкании ко дну 5 дополнительно снабжены объемными элементами жесткости 7. Контейнер работает следующим образом. После формирования контейнера корпус 1 наполняют молочным продуктом, накрывают крышкой 4 и затем термическим способом герметично припаивают крышку 4 к верхнему бортику 3 корпуса контейнера. Контейнер имеет оптимальный вес, достаточную бактерицидную защиту и защиту от деформации благодаря повышенной жесткости, обладает хорошей эластичностью и герметичностью, а также имеет возможность вторичной переработки. Разработанная конструкция контейнера используется на производстве заявителя для упаковки молочных продуктов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
