Упаковочный контейнер

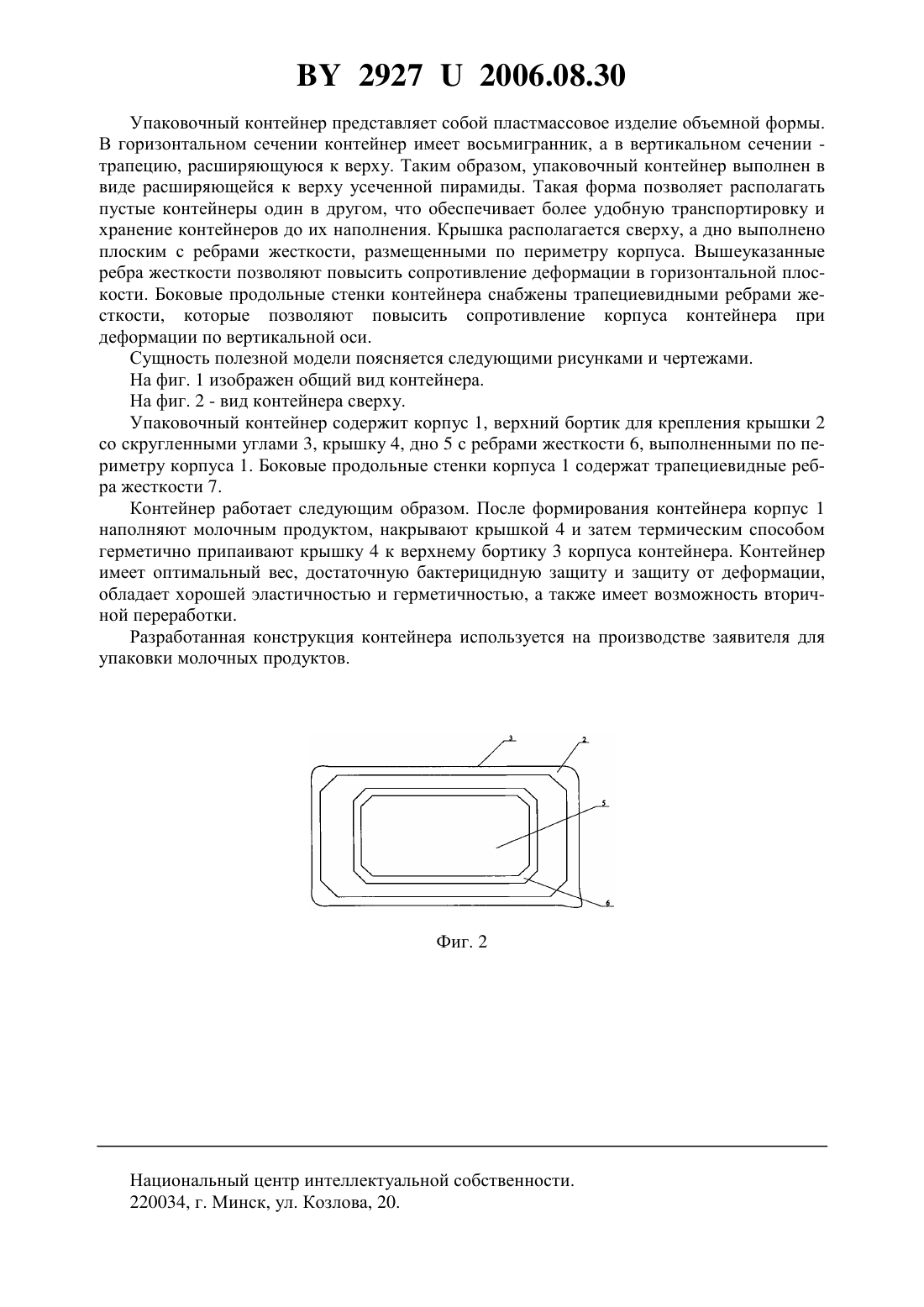

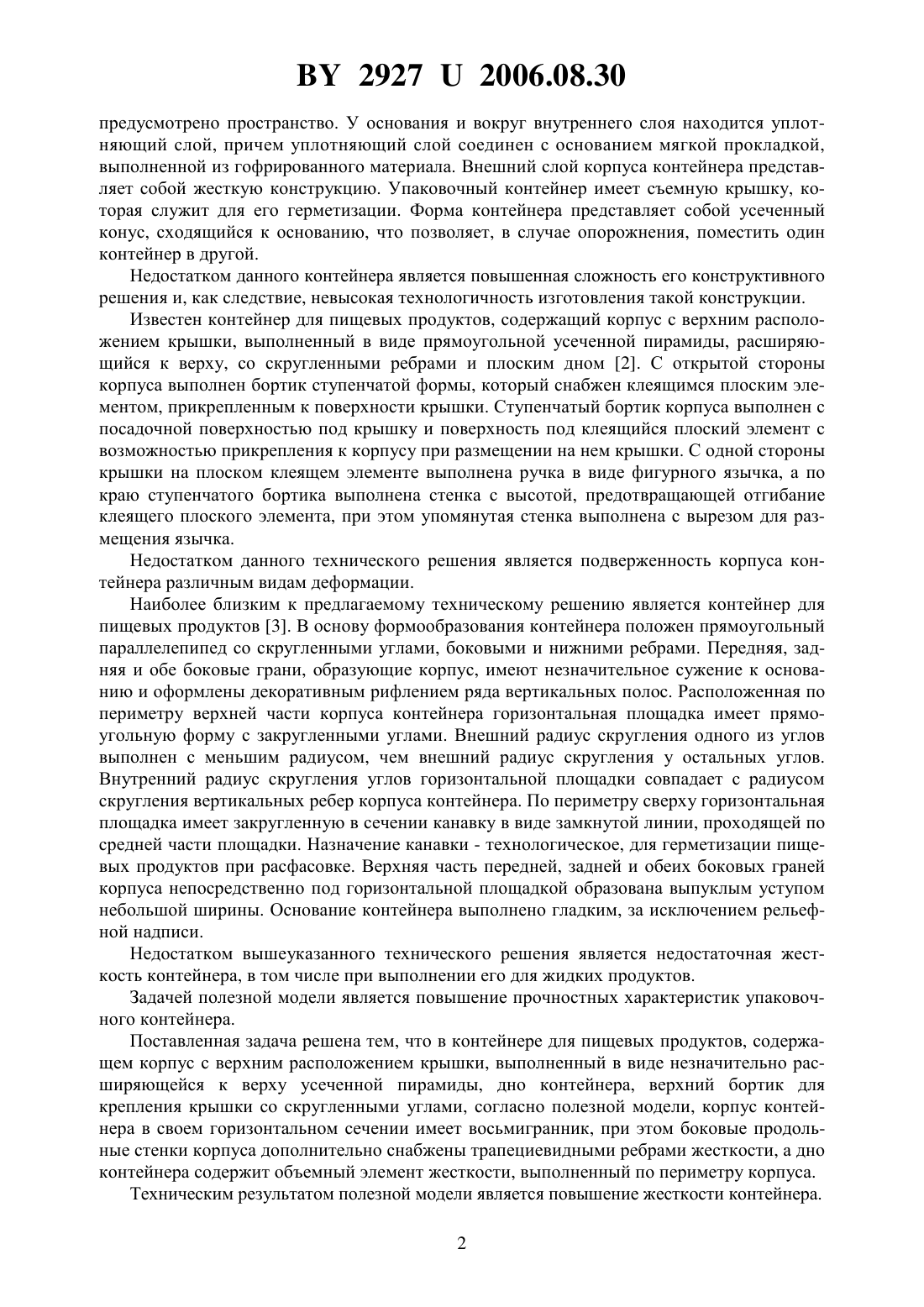

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Савушкин продукт(72) Автор Милькевич Владимир Романович(73) Патентообладатель Открытое акционерное общество Савушкин продукт(57) Упаковочный контейнер для пищевых продуктов, содержащий корпус с верхним расположением крышки, выполненный в виде незначительно расширяющейся к верху усеченной пирамиды, дно контейнера, верхний бортик для крепления крышки со скругленными углами, отличающийся тем, что корпус контейнера в своем горизонтальном сечении имеет восьмигранник, при этом боковые продольные стенки корпуса дополнительно снабжены трапециевидными ребрами жесткости, а дно контейнера содержит объемный элемент жесткости, выполненный по периметру корпуса.(56) 1. Патент 3022644 от 31.05.1997. МПК 765 65/38. 2. Патент 1345 от 13.03.2004. МПК 765 85/00. 3. Патентна промышленный образец 373 от 17.03.1998, МКПО 9-03. Фиг. 1 Полезная модель относится к легкой промышленности, а именно к упаковкам, в частности к контейнерам для размещения пищевых продуктов. Известен упаковочный контейнер для жидкости 1. Контейнер состоит из внешнего слоя корпуса с ударопоглащающим основанием и внутреннего слоя корпуса, который является водонепроницаемым. Между внутренним и внешним слоями корпуса контейнера 29272006.08.30 предусмотрено пространство. У основания и вокруг внутреннего слоя находится уплотняющий слой, причем уплотняющий слой соединен с основанием мягкой прокладкой,выполненной из гофрированного материала. Внешний слой корпуса контейнера представляет собой жесткую конструкцию. Упаковочный контейнер имеет съемную крышку, которая служит для его герметизации. Форма контейнера представляет собой усеченный конус, сходящийся к основанию, что позволяет, в случае опорожнения, поместить один контейнер в другой. Недостатком данного контейнера является повышенная сложность его конструктивного решения и, как следствие, невысокая технологичность изготовления такой конструкции. Известен контейнер для пищевых продуктов, содержащий корпус с верхним расположением крышки, выполненный в виде прямоугольной усеченной пирамиды, расширяющийся к верху, со скругленными ребрами и плоским дном 2. С открытой стороны корпуса выполнен бортик ступенчатой формы, который снабжен клеящимся плоским элементом, прикрепленным к поверхности крышки. Ступенчатый бортик корпуса выполнен с посадочной поверхностью под крышку и поверхность под клеящийся плоский элемент с возможностью прикрепления к корпусу при размещении на нем крышки. С одной стороны крышки на плоском клеящем элементе выполнена ручка в виде фигурного язычка, а по краю ступенчатого бортика выполнена стенка с высотой, предотвращающей отгибание клеящего плоского элемента, при этом упомянутая стенка выполнена с вырезом для размещения язычка. Недостатком данного технического решения является подверженность корпуса контейнера различным видам деформации. Наиболее близким к предлагаемому техническому решению является контейнер для пищевых продуктов 3. В основу формообразования контейнера положен прямоугольный параллелепипед со скругленными углами, боковыми и нижними ребрами. Передняя, задняя и обе боковые грани, образующие корпус, имеют незначительное сужение к основанию и оформлены декоративным рифлением ряда вертикальных полос. Расположенная по периметру верхней части корпуса контейнера горизонтальная площадка имеет прямоугольную форму с закругленными углами. Внешний радиус скругления одного из углов выполнен с меньшим радиусом, чем внешний радиус скругления у остальных углов. Внутренний радиус скругления углов горизонтальной площадки совпадает с радиусом скругления вертикальных ребер корпуса контейнера. По периметру сверху горизонтальная площадка имеет закругленную в сечении канавку в виде замкнутой линии, проходящей по средней части площадки. Назначение канавки - технологическое, для герметизации пищевых продуктов при расфасовке. Верхняя часть передней, задней и обеих боковых граней корпуса непосредственно под горизонтальной площадкой образована выпуклым уступом небольшой ширины. Основание контейнера выполнено гладким, за исключением рельефной надписи. Недостатком вышеуказанного технического решения является недостаточная жесткость контейнера, в том числе при выполнении его для жидких продуктов. Задачей полезной модели является повышение прочностных характеристик упаковочного контейнера. Поставленная задача решена тем, что в контейнере для пищевых продуктов, содержащем корпус с верхним расположением крышки, выполненный в виде незначительно расширяющейся к верху усеченной пирамиды, дно контейнера, верхний бортик для крепления крышки со скругленными углами, согласно полезной модели, корпус контейнера в своем горизонтальном сечении имеет восьмигранник, при этом боковые продольные стенки корпуса дополнительно снабжены трапециевидными ребрами жесткости, а дно контейнера содержит объемный элемент жесткости, выполненный по периметру корпуса. Техническим результатом полезной модели является повышение жесткости контейнера. 2 29272006.08.30 Упаковочный контейнер представляет собой пластмассовое изделие объемной формы. В горизонтальном сечении контейнер имеет восьмигранник, а в вертикальном сечении трапецию, расширяющуюся к верху. Таким образом, упаковочный контейнер выполнен в виде расширяющейся к верху усеченной пирамиды. Такая форма позволяет располагать пустые контейнеры один в другом, что обеспечивает более удобную транспортировку и хранение контейнеров до их наполнения. Крышка располагается сверху, а дно выполнено плоским с ребрами жесткости, размещенными по периметру корпуса. Вышеуказанные ребра жесткости позволяют повысить сопротивление деформации в горизонтальной плоскости. Боковые продольные стенки контейнера снабжены трапециевидными ребрами жесткости, которые позволяют повысить сопротивление корпуса контейнера при деформации по вертикальной оси. Сущность полезной модели поясняется следующими рисунками и чертежами. На фиг. 1 изображен общий вид контейнера. На фиг. 2 - вид контейнера сверху. Упаковочный контейнер содержит корпус 1, верхний бортик для крепления крышки 2 со скругленными углами 3, крышку 4, дно 5 с ребрами жесткости 6, выполненными по периметру корпуса 1. Боковые продольные стенки корпуса 1 содержат трапециевидные ребра жесткости 7. Контейнер работает следующим образом. После формирования контейнера корпус 1 наполняют молочным продуктом, накрывают крышкой 4 и затем термическим способом герметично припаивают крышку 4 к верхнему бортику 3 корпуса контейнера. Контейнер имеет оптимальный вес, достаточную бактерицидную защиту и защиту от деформации,обладает хорошей эластичностью и герметичностью, а также имеет возможность вторичной переработки. Разработанная конструкция контейнера используется на производстве заявителя для упаковки молочных продуктов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
