Устройство копирования поверхности поля тракторной навесной валковой жаткой

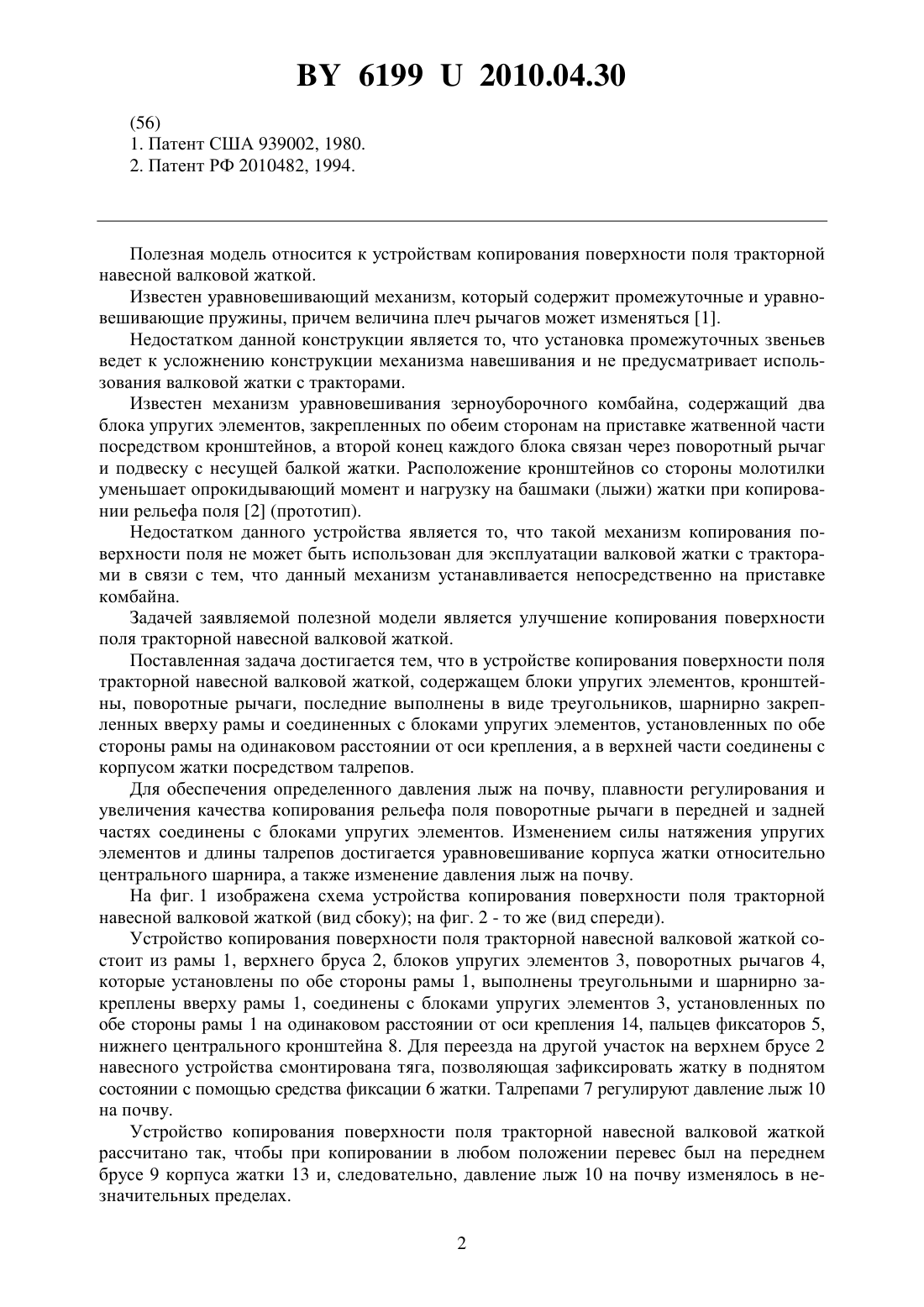

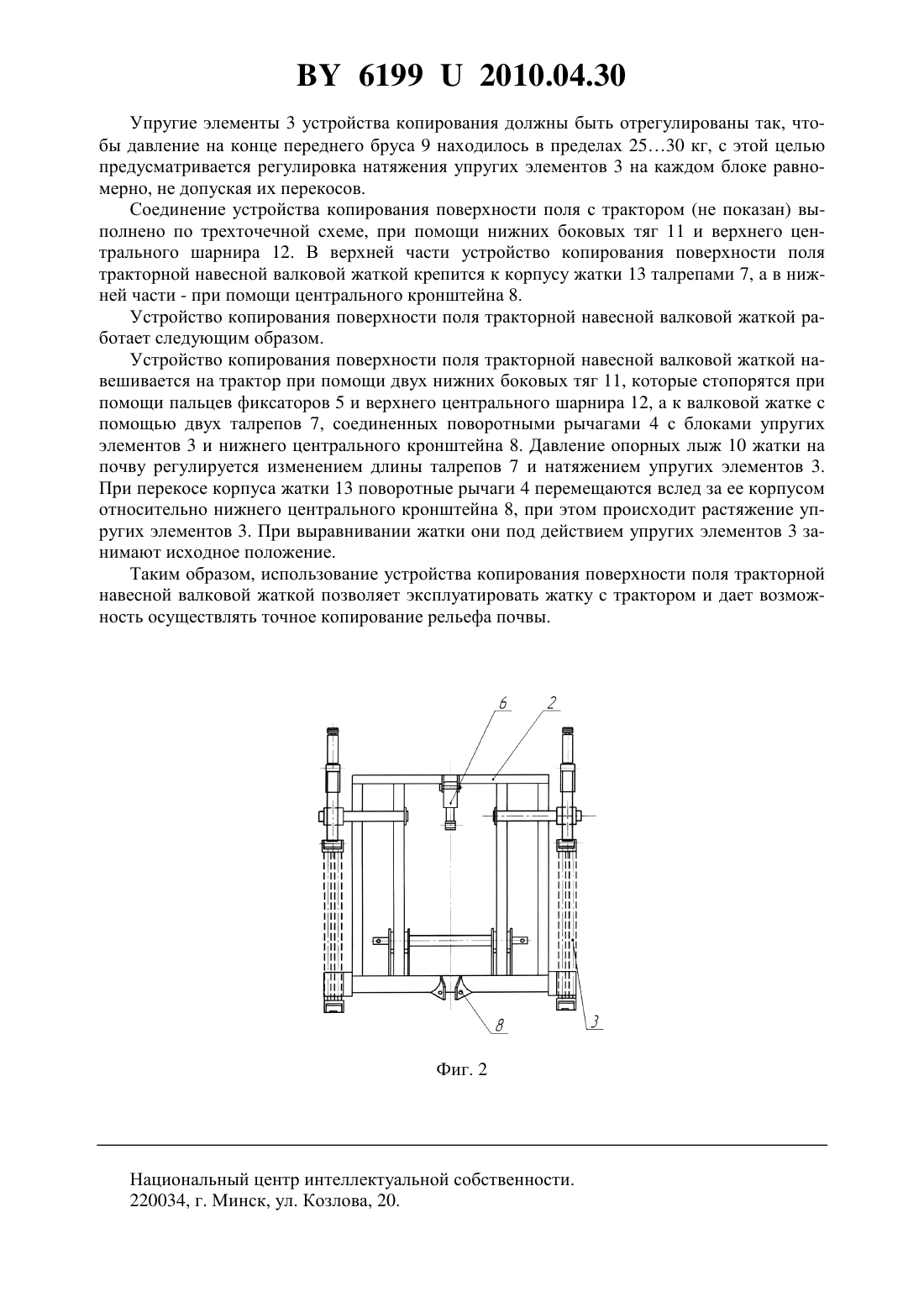

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОПИРОВАНИЯ ПОВЕРХНОСТИ ПОЛЯ ТРАКТОРНОЙ НАВЕСНОЙ ВАЛКОВОЙ ЖАТКОЙ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Перепечаев Андрей Николаевич Барановский Иван Васильевич Чеботарев Валерий Петрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство копирования поверхности поля тракторной навесной валковой жаткой,содержащее блоки упругих элементов, кронштейны, поворотные рычаги, отличающееся тем, что последние выполнены в виде треугольников, шарнирно закрепленных вверху рамы и соединенных с блоками упругих элементов, установленных по обе стороны рамы на одинаковом расстоянии от оси крепления, а в верхней части соединены с корпусом жатки посредством талрепов. Полезная модель относится к устройствам копирования поверхности поля тракторной навесной валковой жаткой. Известен уравновешивающий механизм, который содержит промежуточные и уравновешивающие пружины, причем величина плеч рычагов может изменяться 1. Недостатком данной конструкции является то, что установка промежуточных звеньев ведет к усложнению конструкции механизма навешивания и не предусматривает использования валковой жатки с тракторами. Известен механизм уравновешивания зерноуборочного комбайна, содержащий два блока упругих элементов, закрепленных по обеим сторонам на приставке жатвенной части посредством кронштейнов, а второй конец каждого блока связан через поворотный рычаг и подвеску с несущей балкой жатки. Расположение кронштейнов со стороны молотилки уменьшает опрокидывающий момент и нагрузку на башмаки (лыжи) жатки при копировании рельефа поля 2 (прототип). Недостатком данного устройства является то, что такой механизм копирования поверхности поля не может быть использован для эксплуатации валковой жатки с тракторами в связи с тем, что данный механизм устанавливается непосредственно на приставке комбайна. Задачей заявляемой полезной модели является улучшение копирования поверхности поля тракторной навесной валковой жаткой. Поставленная задача достигается тем, что в устройстве копирования поверхности поля тракторной навесной валковой жаткой, содержащем блоки упругих элементов, кронштейны, поворотные рычаги, последние выполнены в виде треугольников, шарнирно закрепленных вверху рамы и соединенных с блоками упругих элементов, установленных по обе стороны рамы на одинаковом расстоянии от оси крепления, а в верхней части соединены с корпусом жатки посредством талрепов. Для обеспечения определенного давления лыж на почву, плавности регулирования и увеличения качества копирования рельефа поля поворотные рычаги в передней и задней частях соединены с блоками упругих элементов. Изменением силы натяжения упругих элементов и длины талрепов достигается уравновешивание корпуса жатки относительно центрального шарнира, а также изменение давления лыж на почву. На фиг. 1 изображена схема устройства копирования поверхности поля тракторной навесной валковой жаткой (вид сбоку) на фиг. 2 - то же (вид спереди). Устройство копирования поверхности поля тракторной навесной валковой жаткой состоит из рамы 1, верхнего бруса 2, блоков упругих элементов 3, поворотных рычагов 4,которые установлены по обе стороны рамы 1, выполнены треугольными и шарнирно закреплены вверху рамы 1, соединены с блоками упругих элементов 3, установленных по обе стороны рамы 1 на одинаковом расстоянии от оси крепления 14, пальцев фиксаторов 5,нижнего центрального кронштейна 8. Для переезда на другой участок на верхнем брусе 2 навесного устройства смонтирована тяга, позволяющая зафиксировать жатку в поднятом состоянии с помощью средства фиксации 6 жатки. Талрепами 7 регулируют давление лыж 10 на почву. Устройство копирования поверхности поля тракторной навесной валковой жаткой рассчитано так, чтобы при копировании в любом положении перевес был на переднем брусе 9 корпуса жатки 13 и, следовательно, давление лыж 10 на почву изменялось в незначительных пределах. 2 61992010.04.30 Упругие элементы 3 устройства копирования должны быть отрегулированы так, чтобы давление на конце переднего бруса 9 находилось в пределах 2530 кг, с этой целью предусматривается регулировка натяжения упругих элементов 3 на каждом блоке равномерно, не допуская их перекосов. Соединение устройства копирования поверхности поля с трактором (не показан) выполнено по трехточечной схеме, при помощи нижних боковых тяг 11 и верхнего центрального шарнира 12. В верхней части устройство копирования поверхности поля тракторной навесной валковой жаткой крепится к корпусу жатки 13 талрепами 7, а в нижней части - при помощи центрального кронштейна 8. Устройство копирования поверхности поля тракторной навесной валковой жаткой работает следующим образом. Устройство копирования поверхности поля тракторной навесной валковой жаткой навешивается на трактор при помощи двух нижних боковых тяг 11, которые стопорятся при помощи пальцев фиксаторов 5 и верхнего центрального шарнира 12, а к валковой жатке с помощью двух талрепов 7, соединенных поворотными рычагами 4 с блоками упругих элементов 3 и нижнего центрального кронштейна 8. Давление опорных лыж 10 жатки на почву регулируется изменением длины талрепов 7 и натяжением упругих элементов 3. При перекосе корпуса жатки 13 поворотные рычаги 4 перемещаются вслед за ее корпусом относительно нижнего центрального кронштейна 8, при этом происходит растяжение упругих элементов 3. При выравнивании жатки они под действием упругих элементов 3 занимают исходное положение. Таким образом, использование устройства копирования поверхности поля тракторной навесной валковой жаткой позволяет эксплуатировать жатку с трактором и дает возможность осуществлять точное копирование рельефа почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
