Устройство копирования поверхности поля тракторной навесной валковой жаткой

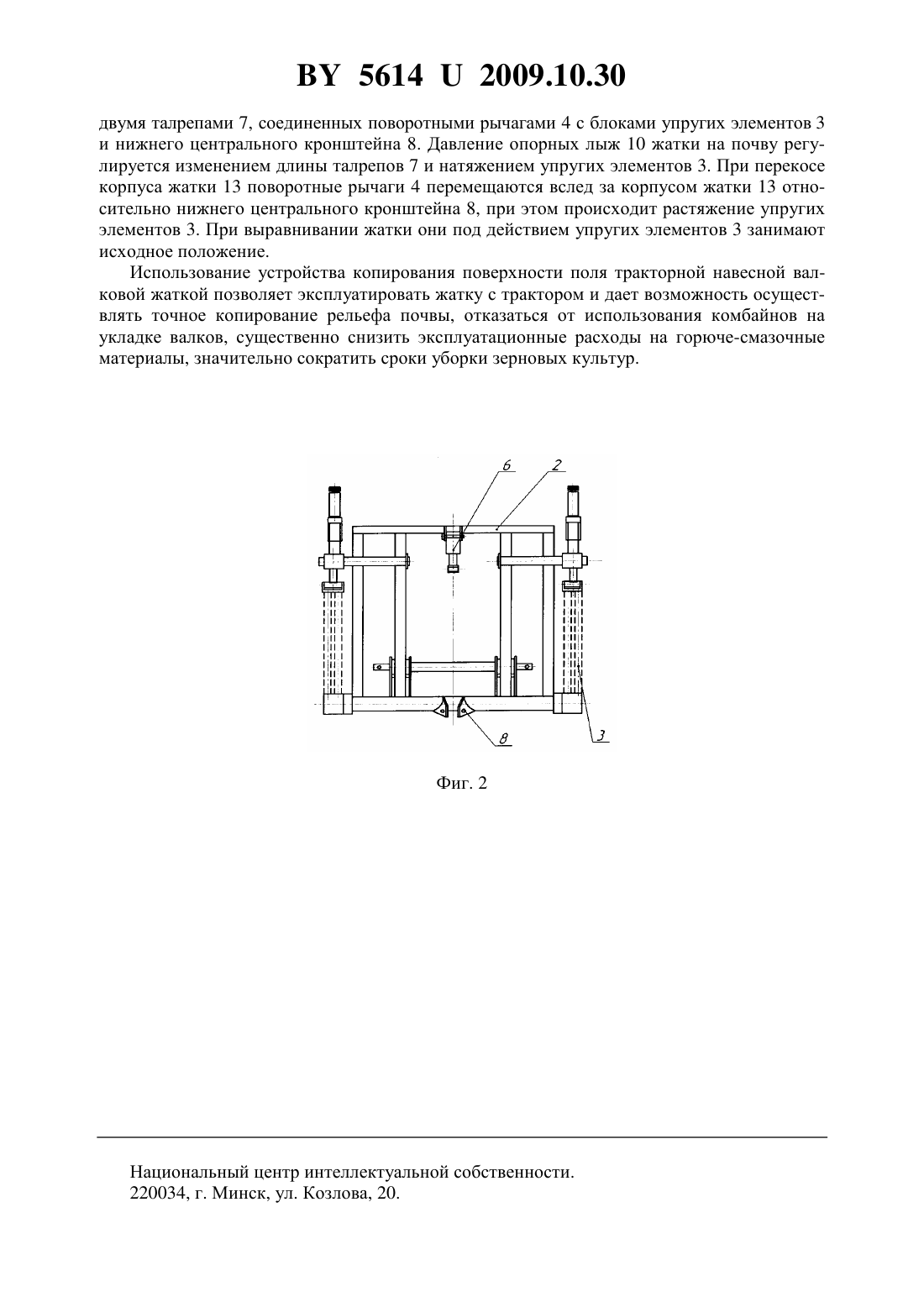

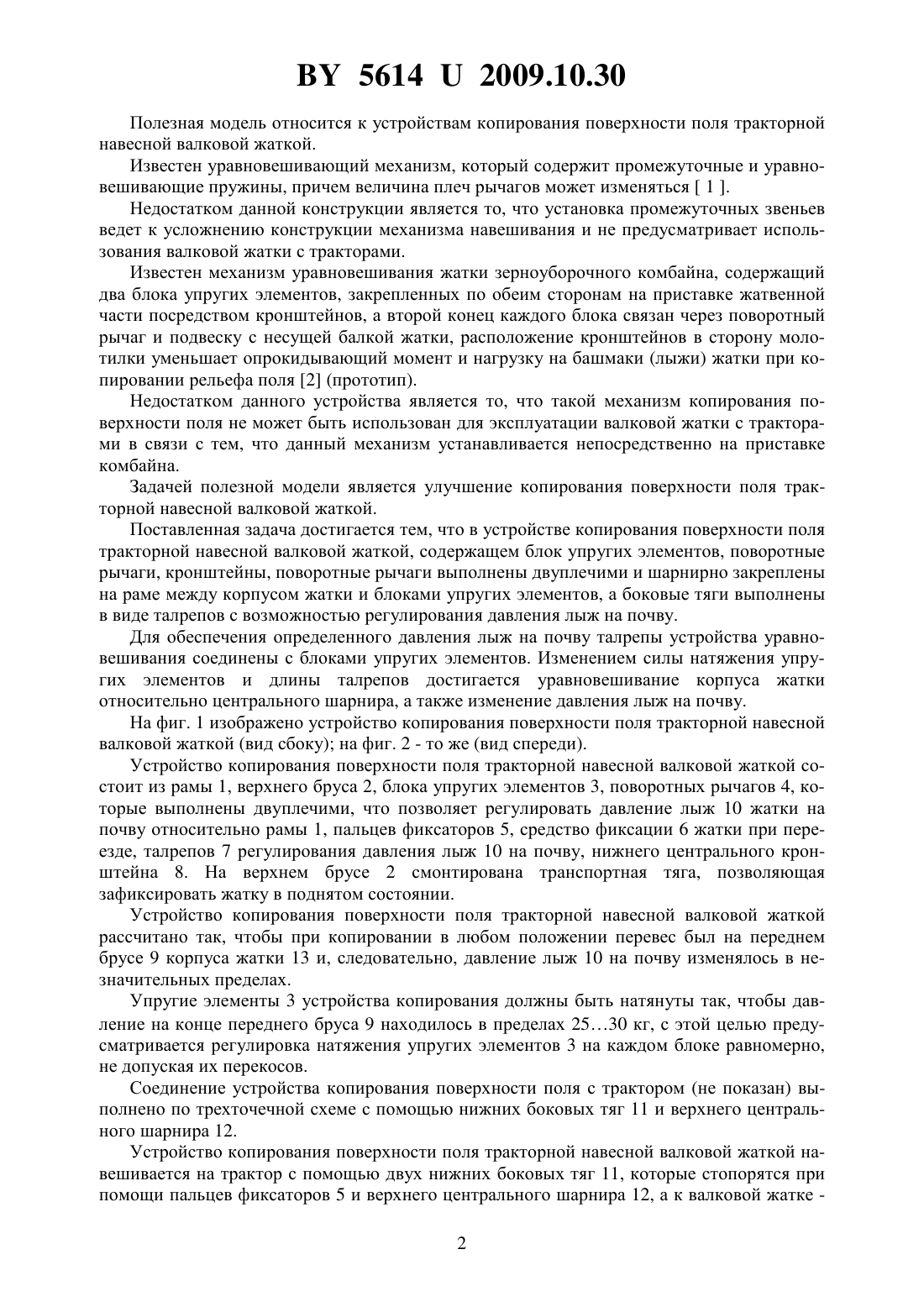

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОПИРОВАНИЯ ПОВЕРХНОСТИ ПОЛЯ ТРАКТОРНОЙ НАВЕСНОЙ ВАЛКОВОЙ ЖАТКОЙ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Перепечаев Андрей Николаевич Барановский Иван Васильевич Чеботарев Валерий Петрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство копирования поверхности поля тракторной навесной валковой жаткой,содержащее блок упругих элементов, поворотные рычаги, кронштейны, отличающееся тем, что поворотные рычаги выполнены двуплечими и шарнирно закреплены на раме между корпусом жатки и блоками упругих элементов, а боковые тяги выполнены в виде талрепов с возможностью регулирования давления лыж на почву.(56) 1. Пат. США 939002. Механизм уравновешивания жаток зерноуборочных комбайнов // Официальный бюл. /.- Опубл. 10.06.80. 2. Пат. РФ 2010482. Механизм уравновешивания копирующей жатки зерноуборочного комбайна // Официальный бюл.- Опубл. 15.04.1994. 56142009.10.30 Полезная модель относится к устройствам копирования поверхности поля тракторной навесной валковой жаткой. Известен уравновешивающий механизм, который содержит промежуточные и уравновешивающие пружины, причем величина плеч рычагов может изменяться 1 . Недостатком данной конструкции является то, что установка промежуточных звеньев ведет к усложнению конструкции механизма навешивания и не предусматривает использования валковой жатки с тракторами. Известен механизм уравновешивания жатки зерноуборочного комбайна, содержащий два блока упругих элементов, закрепленных по обеим сторонам на приставке жатвенной части посредством кронштейнов, а второй конец каждого блока связан через поворотный рычаг и подвеску с несущей балкой жатки, расположение кронштейнов в сторону молотилки уменьшает опрокидывающий момент и нагрузку на башмаки (лыжи) жатки при копировании рельефа поля 2 (прототип). Недостатком данного устройства является то, что такой механизм копирования поверхности поля не может быть использован для эксплуатации валковой жатки с тракторами в связи с тем, что данный механизм устанавливается непосредственно на приставке комбайна. Задачей полезной модели является улучшение копирования поверхности поля тракторной навесной валковой жаткой. Поставленная задача достигается тем, что в устройстве копирования поверхности поля тракторной навесной валковой жаткой, содержащем блок упругих элементов, поворотные рычаги, кронштейны, поворотные рычаги выполнены двуплечими и шарнирно закреплены на раме между корпусом жатки и блоками упругих элементов, а боковые тяги выполнены в виде талрепов с возможностью регулирования давления лыж на почву. Для обеспечения определенного давления лыж на почву талрепы устройства уравновешивания соединены с блоками упругих элементов. Изменением силы натяжения упругих элементов и длины талрепов достигается уравновешивание корпуса жатки относительно центрального шарнира, а также изменение давления лыж на почву. На фиг. 1 изображено устройство копирования поверхности поля тракторной навесной валковой жаткой (вид сбоку) на фиг. 2 - то же (вид спереди). Устройство копирования поверхности поля тракторной навесной валковой жаткой состоит из рамы 1, верхнего бруса 2, блока упругих элементов 3, поворотных рычагов 4, которые выполнены двуплечими, что позволяет регулировать давление лыж 10 жатки на почву относительно рамы 1, пальцев фиксаторов 5, средство фиксации 6 жатки при переезде, талрепов 7 регулирования давления лыж 10 на почву, нижнего центрального кронштейна 8. На верхнем брусе 2 смонтирована транспортная тяга, позволяющая зафиксировать жатку в поднятом состоянии. Устройство копирования поверхности поля тракторной навесной валковой жаткой рассчитано так, чтобы при копировании в любом положении перевес был на переднем брусе 9 корпуса жатки 13 и, следовательно, давление лыж 10 на почву изменялось в незначительных пределах. Упругие элементы 3 устройства копирования должны быть натянуты так, чтобы давление на конце переднего бруса 9 находилось в пределах 2530 кг, с этой целью предусматривается регулировка натяжения упругих элементов 3 на каждом блоке равномерно,не допуская их перекосов. Соединение устройства копирования поверхности поля с трактором (не показан) выполнено по трехточечной схеме с помощью нижних боковых тяг 11 и верхнего центрального шарнира 12. Устройство копирования поверхности поля тракторной навесной валковой жаткой навешивается на трактор с помощью двух нижних боковых тяг 11, которые стопорятся при помощи пальцев фиксаторов 5 и верхнего центрального шарнира 12, а к валковой жатке 2 56142009.10.30 двумя талрепами 7, соединенных поворотными рычагами 4 с блоками упругих элементов 3 и нижнего центрального кронштейна 8. Давление опорных лыж 10 жатки на почву регулируется изменением длины талрепов 7 и натяжением упругих элементов 3. При перекосе корпуса жатки 13 поворотные рычаги 4 перемещаются вслед за корпусом жатки 13 относительно нижнего центрального кронштейна 8, при этом происходит растяжение упругих элементов 3. При выравнивании жатки они под действием упругих элементов 3 занимают исходное положение. Использование устройства копирования поверхности поля тракторной навесной валковой жаткой позволяет эксплуатировать жатку с трактором и дает возможность осуществлять точное копирование рельефа почвы, отказаться от использования комбайнов на укладке валков, существенно снизить эксплуатационные расходы на горюче-смазочные материалы, значительно сократить сроки уборки зерновых культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
