Дымовая труба

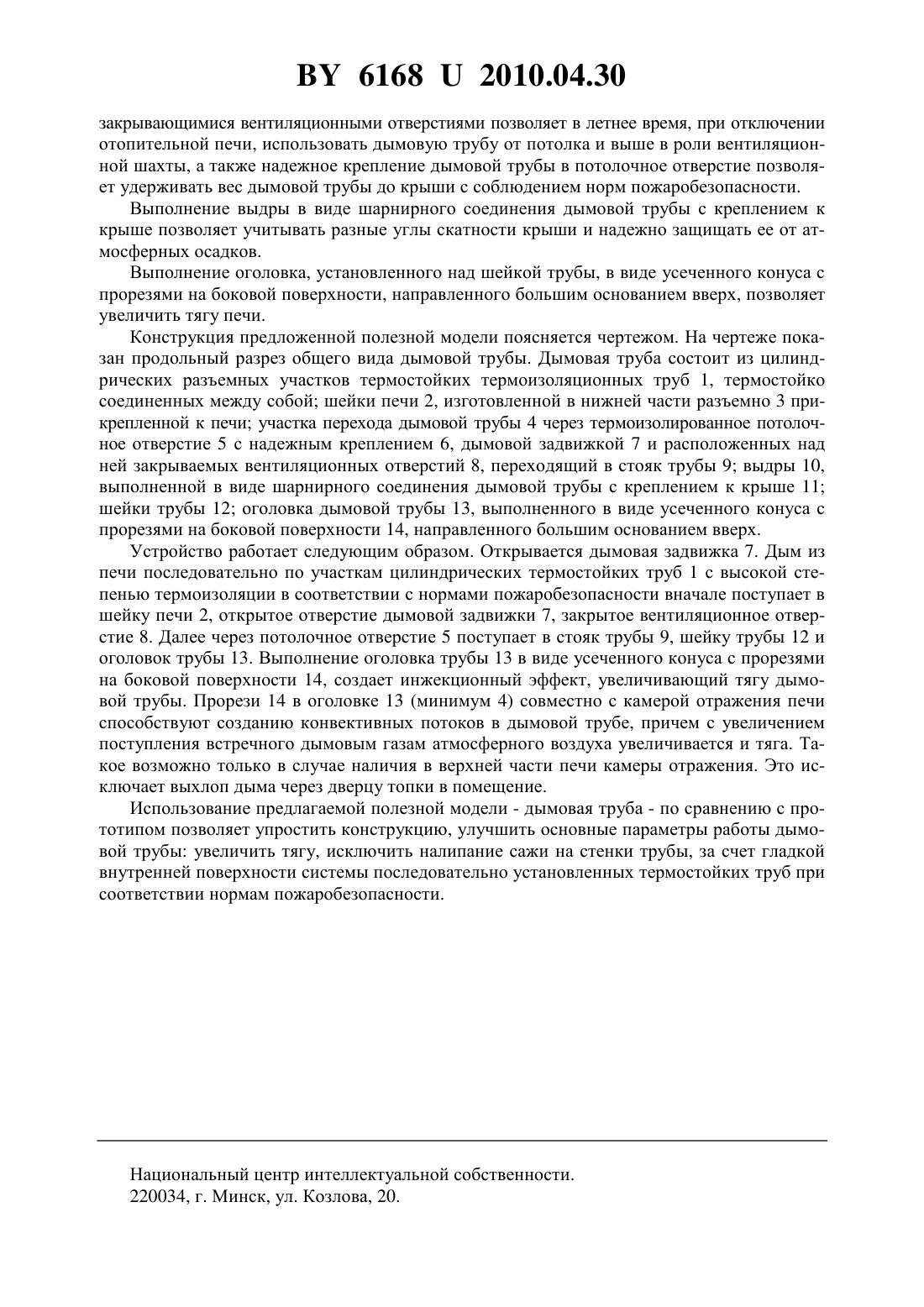

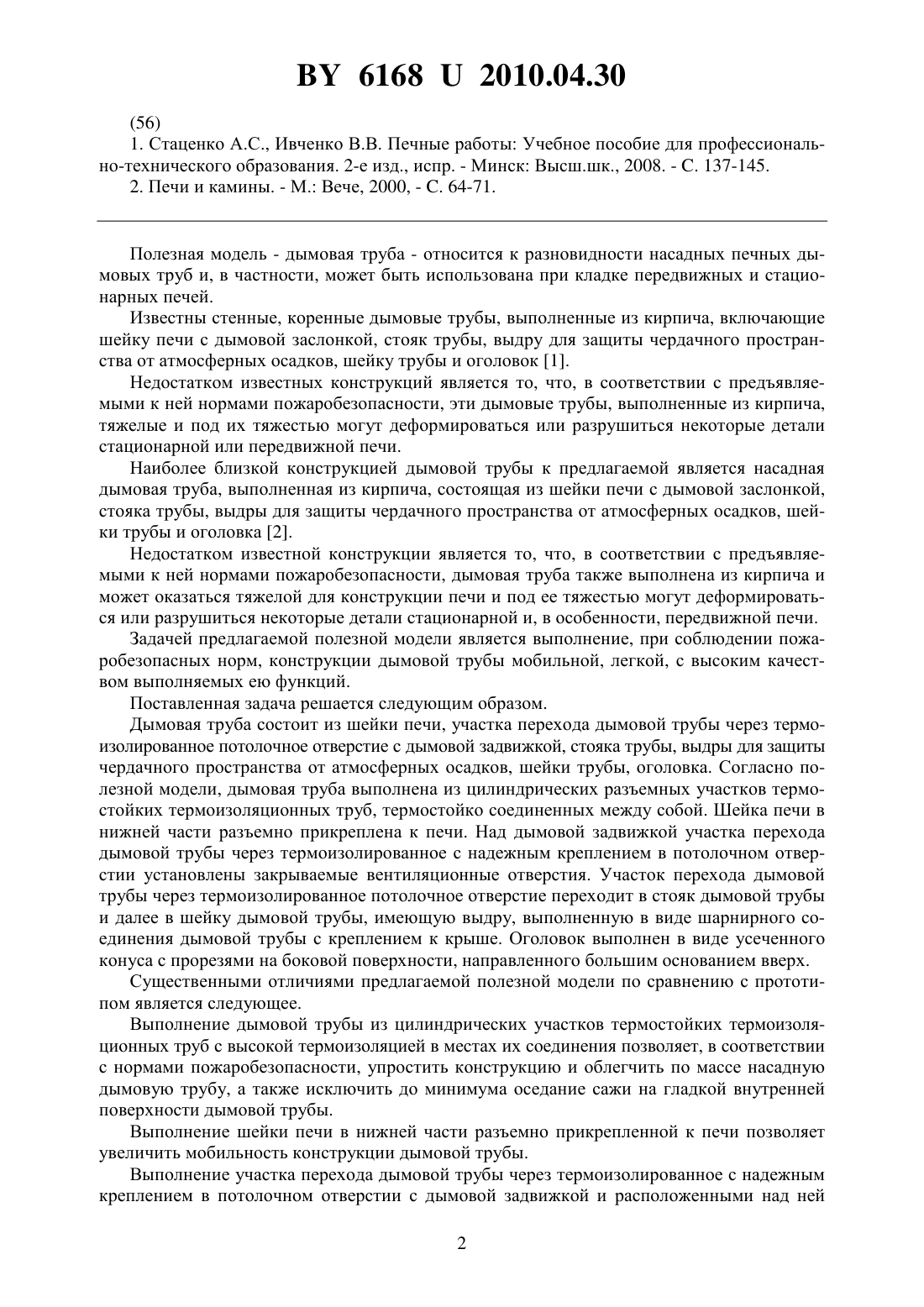

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сасин Анатолий Николаевич(72) Автор Сасин Анатолий Николаевич(73) Патентообладатель Сасин Анатолий Николаевич(57) Дымовая труба, состоящая из шейки печи, участка перехода дымовой трубы через термоизолированное потолочное отверстие с дымовой задвижкой, стояка трубы, выдры для защиты чердачного пространства от атмосферных осадков, шейки трубы, оголовка,отличающаяся тем, что дымовая труба выполнена из цилиндрических разъемных участков термостойких термоизоляционных труб, термостойко соединенных между собой,причем шейка печи в нижней части разъемно прикреплена к печи, а над дымовой задвижкой участка перехода дымовой трубы через термоизолированное с надежным креплением в потолочном отверстии установлены закрываемые вентиляционные отверстия, переходящий в стояк трубы и далее в шейку трубы, имеющую выдру, выполненную в виде шарнирного соединения дымовой трубы с креплением в крыше, и оголовок, выполненный в виде усеченного конуса с прорезями на боковой поверхности, направленного большим основанием вверх.(56) 1. Стаценко А.С., Ивченко В.В. Печные работы Учебное пособие для профессионально-технического образования. 2-е изд., испр. - Минск Высш.шк., 2008. - . 137-145. 2. Печи и камины. - М. Вече, 2000, - . 64-71. Полезная модель - дымовая труба - относится к разновидности насадных печных дымовых труб и, в частности, может быть использована при кладке передвижных и стационарных печей. Известны стенные, коренные дымовые трубы, выполненные из кирпича, включающие шейку печи с дымовой заслонкой, стояк трубы, выдру для защиты чердачного пространства от атмосферных осадков, шейку трубы и оголовок 1. Недостатком известных конструкций является то, что, в соответствии с предъявляемыми к ней нормами пожаробезопасности, эти дымовые трубы, выполненные из кирпича,тяжелые и под их тяжестью могут деформироваться или разрушиться некоторые детали стационарной или передвижной печи. Наиболее близкой конструкцией дымовой трубы к предлагаемой является насадная дымовая труба, выполненная из кирпича, состоящая из шейки печи с дымовой заслонкой,стояка трубы, выдры для защиты чердачного пространства от атмосферных осадков, шейки трубы и оголовка 2. Недостатком известной конструкции является то, что, в соответствии с предъявляемыми к ней нормами пожаробезопасности, дымовая труба также выполнена из кирпича и может оказаться тяжелой для конструкции печи и под ее тяжестью могут деформироваться или разрушиться некоторые детали стационарной и, в особенности, передвижной печи. Задачей предлагаемой полезной модели является выполнение, при соблюдении пожаробезопасных норм, конструкции дымовой трубы мобильной, легкой, с высоким качеством выполняемых ею функций. Поставленная задача решается следующим образом. Дымовая труба состоит из шейки печи, участка перехода дымовой трубы через термоизолированное потолочное отверстие с дымовой задвижкой, стояка трубы, выдры для защиты чердачного пространства от атмосферных осадков, шейки трубы, оголовка. Согласно полезной модели, дымовая труба выполнена из цилиндрических разъемных участков термостойких термоизоляционных труб, термостойко соединенных между собой. Шейка печи в нижней части разъемно прикреплена к печи. Над дымовой задвижкой участка перехода дымовой трубы через термоизолированное с надежным креплением в потолочном отверстии установлены закрываемые вентиляционные отверстия. Участок перехода дымовой трубы через термоизолированное потолочное отверстие переходит в стояк дымовой трубы и далее в шейку дымовой трубы, имеющую выдру, выполненную в виде шарнирного соединения дымовой трубы с креплением к крыше. Оголовок выполнен в виде усеченного конуса с прорезями на боковой поверхности, направленного большим основанием вверх. Существенными отличиями предлагаемой полезной модели по сравнению с прототипом является следующее. Выполнение дымовой трубы из цилиндрических участков термостойких термоизоляционных труб с высокой термоизоляцией в местах их соединения позволяет, в соответствии с нормами пожаробезопасности, упростить конструкцию и облегчить по массе насадную дымовую трубу, а также исключить до минимума оседание сажи на гладкой внутренней поверхности дымовой трубы. Выполнение шейки печи в нижней части разъемно прикрепленной к печи позволяет увеличить мобильность конструкции дымовой трубы. Выполнение участка перехода дымовой трубы через термоизолированное с надежным креплением в потолочном отверстии с дымовой задвижкой и расположенными над ней 2 61682010.04.30 закрывающимися вентиляционными отверстиями позволяет в летнее время, при отключении отопительной печи, использовать дымовую трубу от потолка и выше в роли вентиляционной шахты, а также надежное крепление дымовой трубы в потолочное отверстие позволяет удерживать вес дымовой трубы до крыши с соблюдением норм пожаробезопасности. Выполнение выдры в виде шарнирного соединения дымовой трубы с креплением к крыше позволяет учитывать разные углы скатности крыши и надежно защищать ее от атмосферных осадков. Выполнение оголовка, установленного над шейкой трубы, в виде усеченного конуса с прорезями на боковой поверхности, направленного большим основанием вверх, позволяет увеличить тягу печи. Конструкция предложенной полезной модели поясняется чертежом. На чертеже показан продольный разрез общего вида дымовой трубы. Дымовая труба состоит из цилиндрических разъемных участков термостойких термоизоляционных труб 1, термостойко соединенных между собой шейки печи 2, изготовленной в нижней части разъемно 3 прикрепленной к печи участка перехода дымовой трубы 4 через термоизолированное потолочное отверстие 5 с надежным креплением 6, дымовой задвижкой 7 и расположенных над ней закрываемых вентиляционных отверстий 8, переходящий в стояк трубы 9 выдры 10,выполненной в виде шарнирного соединения дымовой трубы с креплением к крыше 11 шейки трубы 12 оголовка дымовой трубы 13, выполненного в виде усеченного конуса с прорезями на боковой поверхности 14, направленного большим основанием вверх. Устройство работает следующим образом. Открывается дымовая задвижка 7. Дым из печи последовательно по участкам цилиндрических термостойких труб 1 с высокой степенью термоизоляции в соответствии с нормами пожаробезопасности вначале поступает в шейку печи 2, открытое отверстие дымовой задвижки 7, закрытое вентиляционное отверстие 8. Далее через потолочное отверстие 5 поступает в стояк трубы 9, шейку трубы 12 и оголовок трубы 13. Выполнение оголовка трубы 13 в виде усеченного конуса с прорезями на боковой поверхности 14, создает инжекционный эффект, увеличивающий тягу дымовой трубы. Прорези 14 в оголовке 13 (минимум 4) совместно с камерой отражения печи способствуют созданию конвективных потоков в дымовой трубе, причем с увеличением поступления встречного дымовым газам атмосферного воздуха увеличивается и тяга. Такое возможно только в случае наличия в верхней части печи камеры отражения. Это исключает выхлоп дыма через дверцу топки в помещение. Использование предлагаемой полезной модели - дымовая труба - по сравнению с прототипом позволяет упростить конструкцию, улучшить основные параметры работы дымовой трубы увеличить тягу, исключить налипание сажи на стенки трубы, за счет гладкой внутренней поверхности системы последовательно установленных термостойких труб при соответствии нормам пожаробезопасности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
