Дымовая труба

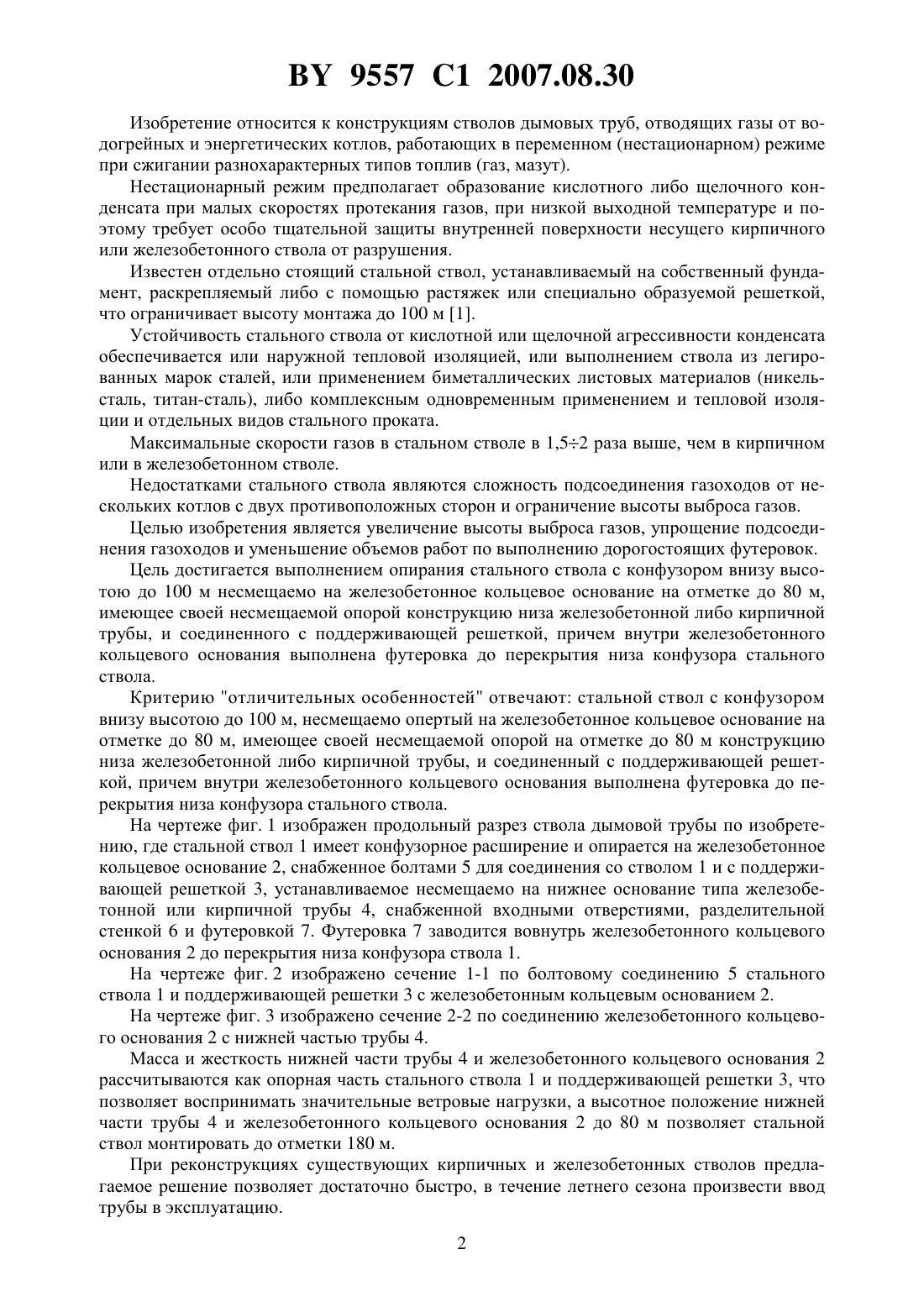

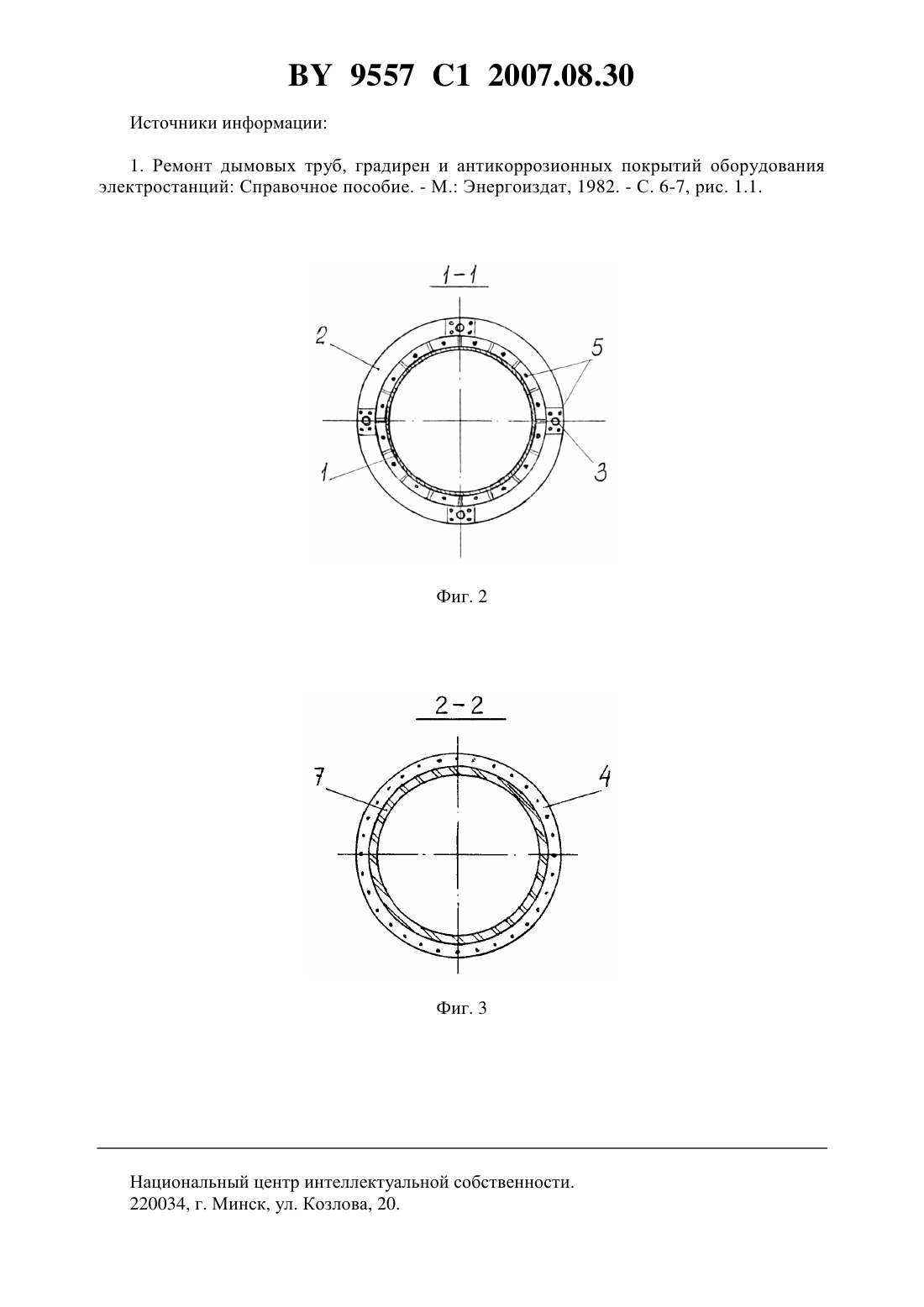

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Проектное научно-исследовательское республиканское унитарное предприятие Белнипиэнергопром Хасеневич Леонид Сулейманович(72) Автор Хасеневич Леонид Сулейманович(73) ПатентообладателиПроектное научноисследовательское республиканское унитарное предприятие Белнипиэнергопром Хасеневич Леонид Сулейманович(56) Ремонт дымовых труб, градирен и антикоррозионных покрытий оборудования электростанций. Справочное пособие. Под ред. И.В. Захарова и др. - М. Энергоиздат, 1982. - С. 6-7.1571186 1, 1990.1813869 1, 1993.1805198 1, 1993.20001121, 2000.2160814 2, 2000.(57) Дымовая труба, содержащая стальной ствол высотой до 100 м, поддерживающие конструкции и опорную часть, отличающаяся тем, что стальной ствол снабжен конфузором внизу, несмещаемо оперт на отметке до 80 м на железобетонное кольцевое основание,имеющее своей несмещаемой опорой конструкцию низа железобетонной либо кирпичной трубы, и соединен с поддерживающей решеткой, причем внутри железобетонного кольцевого основания выполнена футеровка до перекрытия низа конфузора стального ствола. 9557 1 2007.08.30 Изобретение относится к конструкциям стволов дымовых труб, отводящих газы от водогрейных и энергетических котлов, работающих в переменном (нестационарном) режиме при сжигании разнохарактерных типов топлив (газ, мазут). Нестационарный режим предполагает образование кислотного либо щелочного конденсата при малых скоростях протекания газов, при низкой выходной температуре и поэтому требует особо тщательной защиты внутренней поверхности несущего кирпичного или железобетонного ствола от разрушения. Известен отдельно стоящий стальной ствол, устанавливаемый на собственный фундамент, раскрепляемый либо с помощью растяжек или специально образуемой решеткой,что ограничивает высоту монтажа до 100 м 1. Устойчивость стального ствола от кислотной или щелочной агрессивности конденсата обеспечивается или наружной тепловой изоляцией, или выполнением ствола из легированных марок сталей, или применением биметаллических листовых материалов (никельсталь, титан-сталь), либо комплексным одновременным применением и тепловой изоляции и отдельных видов стального проката. Максимальные скорости газов в стальном стволе в 1,52 раза выше, чем в кирпичном или в железобетонном стволе. Недостатками стального ствола являются сложность подсоединения газоходов от нескольких котлов с двух противоположных сторон и ограничение высоты выброса газов. Целью изобретения является увеличение высоты выброса газов, упрощение подсоединения газоходов и уменьшение объемов работ по выполнению дорогостоящих футеровок. Цель достигается выполнением опирания стального ствола с конфузором внизу высотою до 100 м несмещаемо на железобетонное кольцевое основание на отметке до 80 м,имеющее своей несмещаемой опорой конструкцию низа железобетонной либо кирпичной трубы, и соединенного с поддерживающей решеткой, причем внутри железобетонного кольцевого основания выполнена футеровка до перекрытия низа конфузора стального ствола. Критерию отличительных особенностей отвечают стальной ствол с конфузором внизу высотою до 100 м, несмещаемо опертый на железобетонное кольцевое основание на отметке до 80 м, имеющее своей несмещаемой опорой на отметке до 80 м конструкцию низа железобетонной либо кирпичной трубы, и соединенный с поддерживающей решеткой, причем внутри железобетонного кольцевого основания выполнена футеровка до перекрытия низа конфузора стального ствола. На чертеже фиг. 1 изображен продольный разрез ствола дымовой трубы по изобретению, где стальной ствол 1 имеет конфузорное расширение и опирается на железобетонное кольцевое основание 2, снабженное болтами 5 для соединения со стволом 1 и с поддерживающей решеткой 3, устанавливаемое несмещаемо на нижнее основание типа железобетонной или кирпичной трубы 4, снабженной входными отверстиями, разделительной стенкой 6 и футеровкой 7. Футеровка 7 заводится вовнутрь железобетонного кольцевого основания 2 до перекрытия низа конфузора ствола 1. На чертеже фиг. 2 изображено сечение 1-1 по болтовому соединению 5 стального ствола 1 и поддерживающей решетки 3 с железобетонным кольцевым основанием 2. На чертеже фиг. 3 изображено сечение 2-2 по соединению железобетонного кольцевого основания 2 с нижней частью трубы 4. Масса и жесткость нижней части трубы 4 и железобетонного кольцевого основания 2 рассчитываются как опорная часть стального ствола 1 и поддерживающей решетки 3, что позволяет воспринимать значительные ветровые нагрузки, а высотное положение нижней части трубы 4 и железобетонного кольцевого основания 2 до 80 м позволяет стальной ствол монтировать до отметки 180 м. При реконструкциях существующих кирпичных и железобетонных стволов предлагаемое решение позволяет достаточно быстро, в течение летнего сезона произвести ввод трубы в эксплуатацию. 2 9557 1 2007.08.30 Источники информации 1. Ремонт дымовых труб, градирен и антикоррозионных покрытий оборудования электростанций Справочное пособие. - М. Энергоиздат, 1982. - С. 6-7, рис. 1.1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
