Комбинированный почвообрабатывающий агрегат

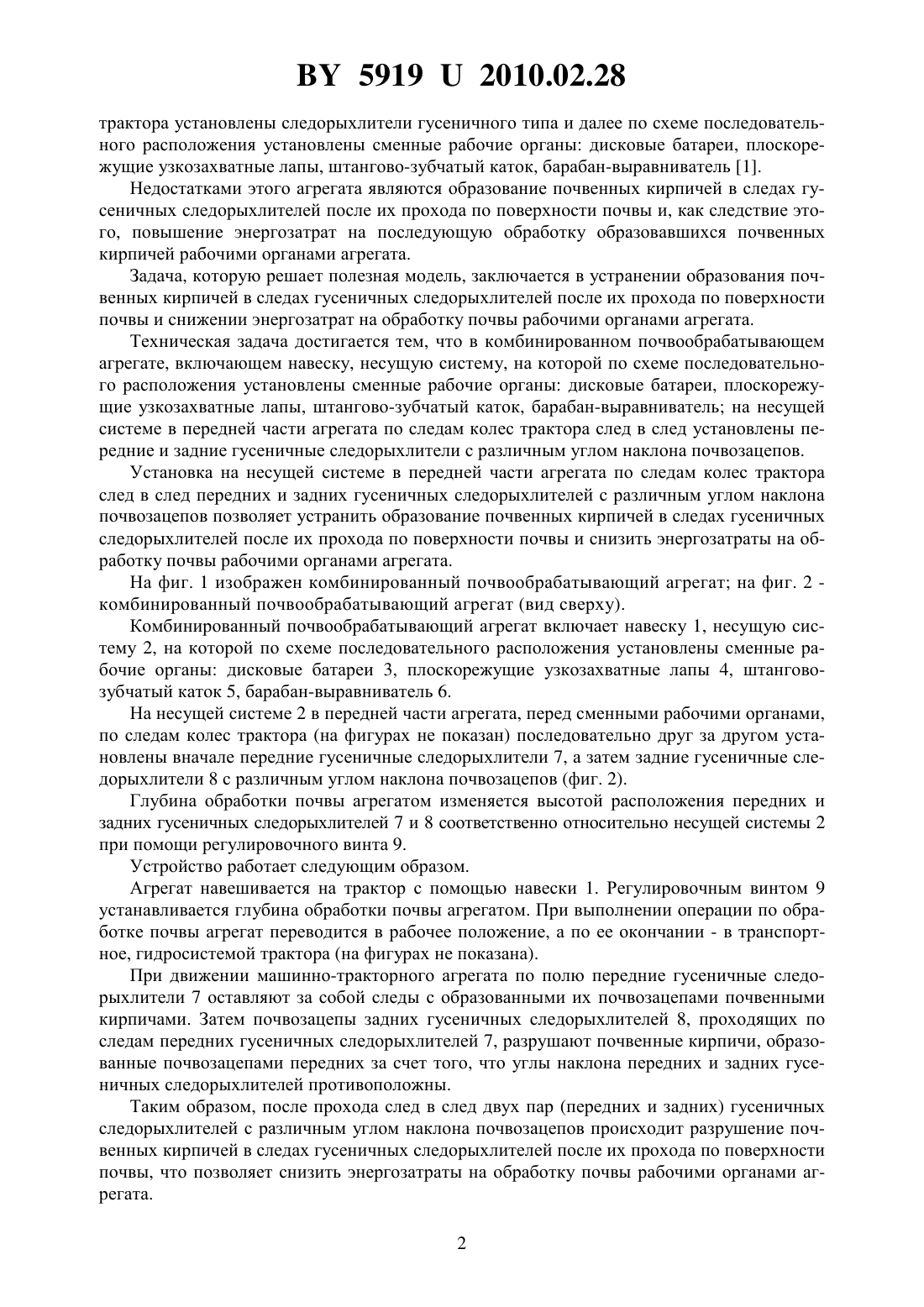

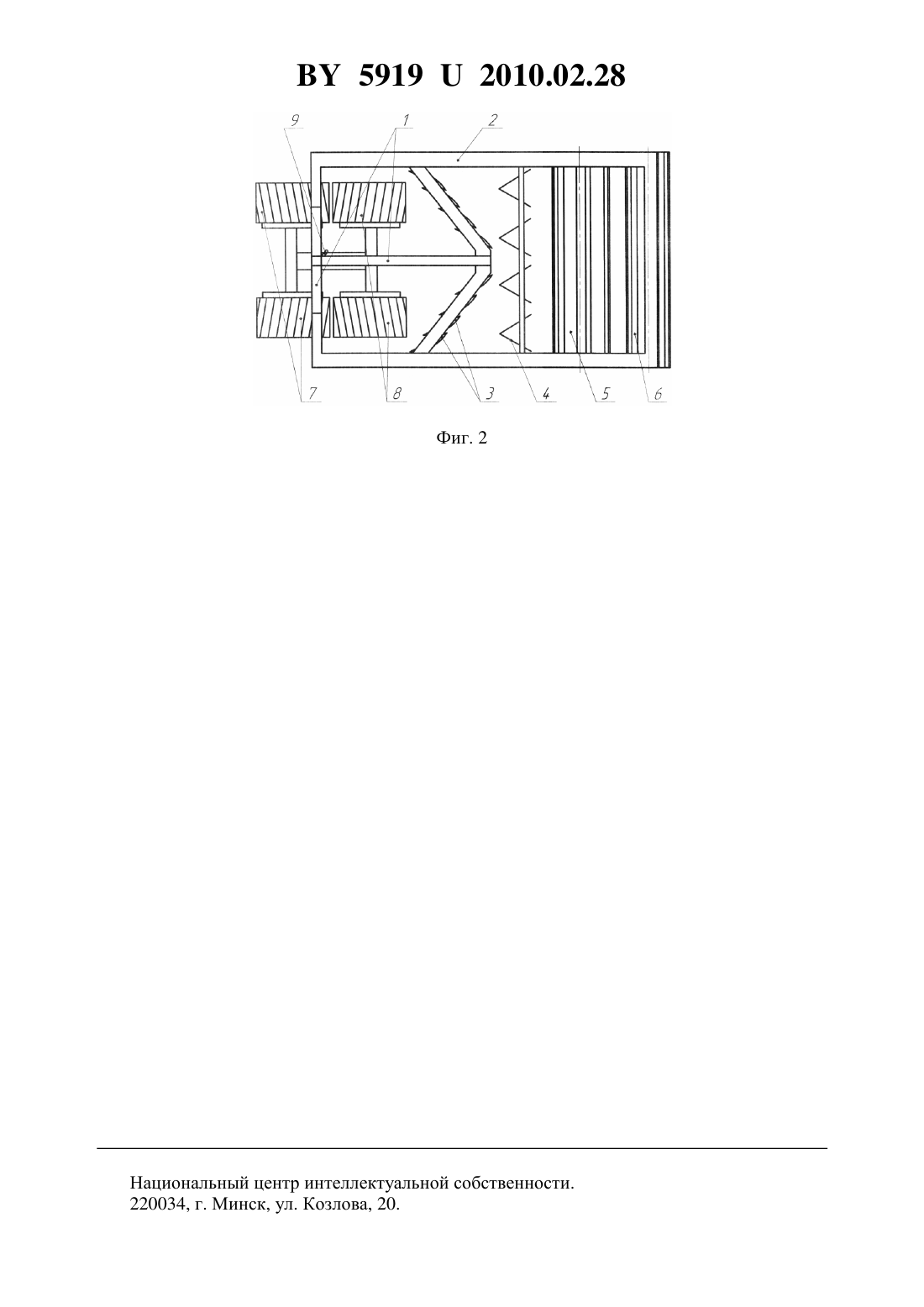

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный почвообрабатывающий агрегат, включающий навеску, несущую систему, на которой по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штанговозубчатый каток, барабан-выравниватель, отличающийся тем, что на несущей системе в передней части агрегата по следам колес трактора след в след установлены передние и задние гусеничные следорыхлители с различным углом наклона почвозацепов.(56) 1. Патент на полезную модель 2202, МПК А 01 В 79/00 // Бюл.3 (46) часть . 30.09.2005. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим комбинированным агрегатам. Известен агрегат для осуществления противоэрозионной обработки почвы, включающий навеску, несущую систему, на которой в передней части агрегата по следам колес 59192010.02.28 трактора установлены следорыхлители гусеничного типа и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель 1. Недостатками этого агрегата являются образование почвенных кирпичей в следах гусеничных следорыхлителей после их прохода по поверхности почвы и, как следствие этого, повышение энергозатрат на последующую обработку образовавшихся почвенных кирпичей рабочими органами агрегата. Задача, которую решает полезная модель, заключается в устранении образования почвенных кирпичей в следах гусеничных следорыхлителей после их прохода по поверхности почвы и снижении энергозатрат на обработку почвы рабочими органами агрегата. Техническая задача достигается тем, что в комбинированном почвообрабатывающем агрегате, включающем навеску, несущую систему, на которой по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель на несущей системе в передней части агрегата по следам колес трактора след в след установлены передние и задние гусеничные следорыхлители с различным углом наклона почвозацепов. Установка на несущей системе в передней части агрегата по следам колес трактора след в след передних и задних гусеничных следорыхлителей с различным углом наклона почвозацепов позволяет устранить образование почвенных кирпичей в следах гусеничных следорыхлителей после их прохода по поверхности почвы и снизить энергозатраты на обработку почвы рабочими органами агрегата. На фиг. 1 изображен комбинированный почвообрабатывающий агрегат на фиг. 2 комбинированный почвообрабатывающий агрегат (вид сверху). Комбинированный почвообрабатывающий агрегат включает навеску 1, несущую систему 2, на которой по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи 3, плоскорежущие узкозахватные лапы 4, штанговозубчатый каток 5, барабан-выравниватель 6. На несущей системе 2 в передней части агрегата, перед сменными рабочими органами,по следам колес трактора (на фигурах не показан) последовательно друг за другом установлены вначале передние гусеничные следорыхлители 7, а затем задние гусеничные следорыхлители 8 с различным углом наклона почвозацепов (фиг. 2). Глубина обработки почвы агрегатом изменяется высотой расположения передних и задних гусеничных следорыхлителей 7 и 8 соответственно относительно несущей системы 2 при помощи регулировочного винта 9. Устройство работает следующим образом. Агрегат навешивается на трактор с помощью навески 1. Регулировочным винтом 9 устанавливается глубина обработки почвы агрегатом. При выполнении операции по обработке почвы агрегат переводится в рабочее положение, а по ее окончании - в транспортное, гидросистемой трактора (на фигурах не показана). При движении машинно-тракторного агрегата по полю передние гусеничные следорыхлители 7 оставляют за собой следы с образованными их почвозацепами почвенными кирпичами. Затем почвозацепы задних гусеничных следорыхлителей 8, проходящих по следам передних гусеничных следорыхлителей 7, разрушают почвенные кирпичи, образованные почвозацепами передних за счет того, что углы наклона передних и задних гусеничных следорыхлителей противоположны. Таким образом, после прохода след в след двух пар (передних и задних) гусеничных следорыхлителей с различным углом наклона почвозацепов происходит разрушение почвенных кирпичей в следах гусеничных следорыхлителей после их прохода по поверхности почвы, что позволяет снизить энергозатраты на обработку почвы рабочими органами агрегата. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
