Устройство для смешивания твердых и жидких компонентов

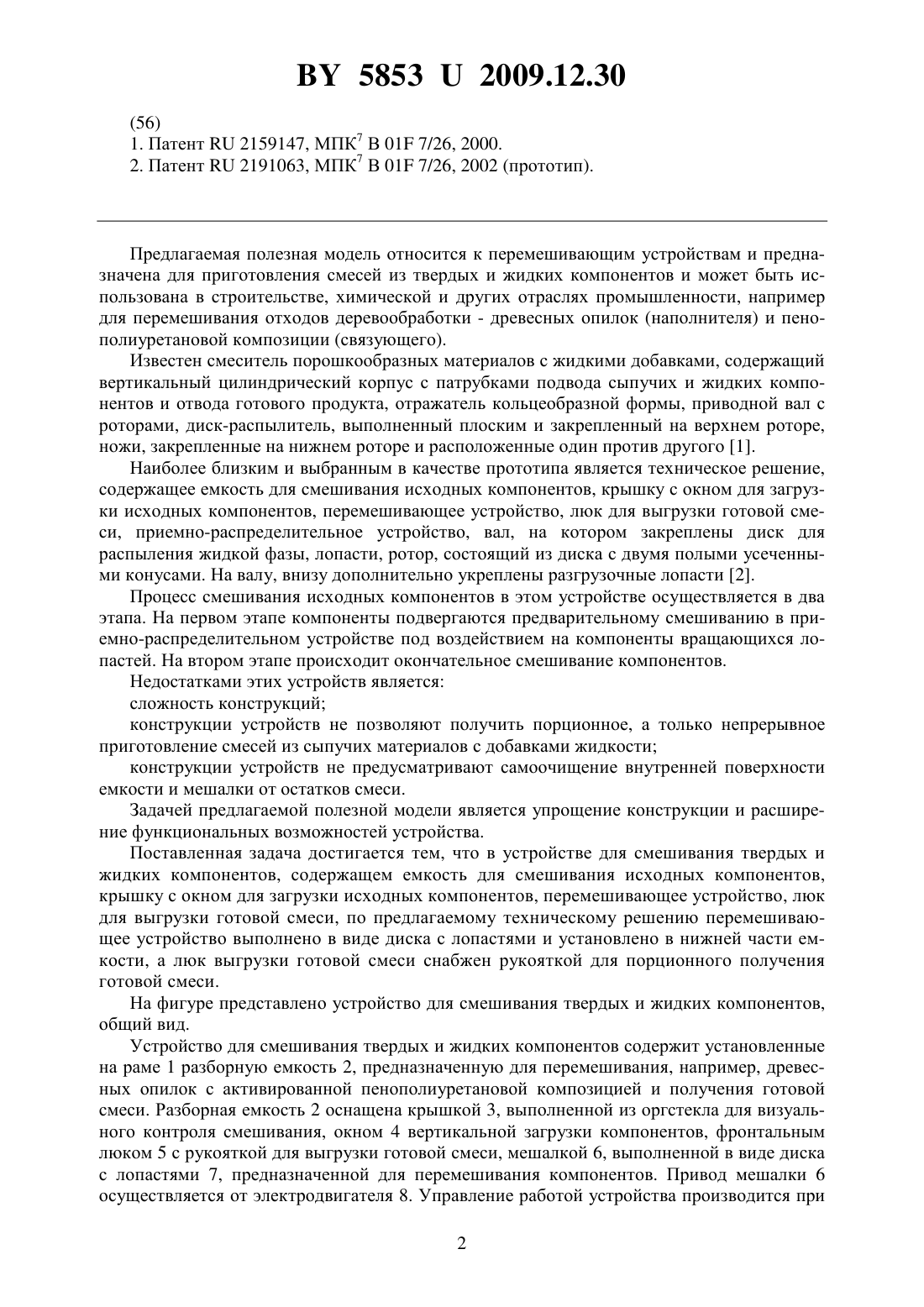

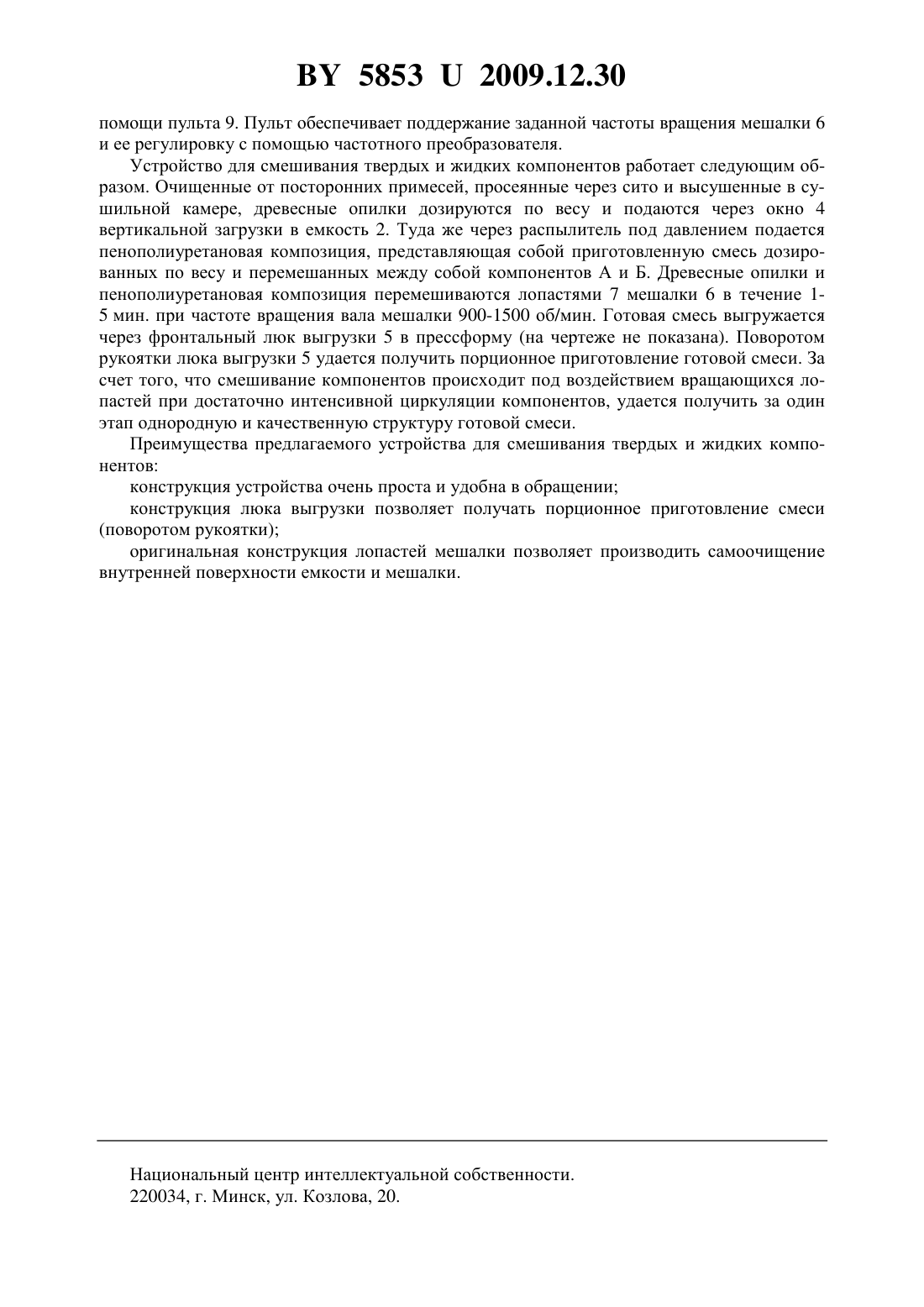

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СМЕШИВАНИЯ ТВЕРДЫХ И ЖИДКИХ КОМПОНЕНТОВ(71) Заявитель Научно-исследовательское учреждение Институт прикладных физических проблем им. А.Н. Севченко Белгосуниверситета(72) Авторы Ксенофонтов Михаил Александрович Гавриленко Олег Олегович Выдумчик Сергей Васильевич Павлюкевич Татьяна Григорьевна(73) Патентообладатель Научно-исследовательское учреждение Институт прикладных физических проблем им. А.Н. Севченко Белгосуниверситета(57) Устройство для смешивания твердых и жидких компонентов, содержащее емкость для смешивания исходных компонентов, крышку с окном для загрузки исходных компонентов, люк для выгрузки готовой смеси, перемешивающее устройство, отличающееся тем,что перемешивающее устройство выполнено в виде диска с лопастями и установлено в нижней части емкости, а люк выгрузки готовой смеси снабжен рукояткой для порционного получения готовой смеси. Предлагаемая полезная модель относится к перемешивающим устройствам и предназначена для приготовления смесей из твердых и жидких компонентов и может быть использована в строительстве, химической и других отраслях промышленности, например для перемешивания отходов деревообработки - древесных опилок (наполнителя) и пенополиуретановой композиции (связующего). Известен смеситель порошкообразных материалов с жидкими добавками, содержащий вертикальный цилиндрический корпус с патрубками подвода сыпучих и жидких компонентов и отвода готового продукта, отражатель кольцеобразной формы, приводной вал с роторами, диск-распылитель, выполненный плоским и закрепленный на верхнем роторе,ножи, закрепленные на нижнем роторе и расположенные один против другого 1. Наиболее близким и выбранным в качестве прототипа является техническое решение,содержащее емкость для смешивания исходных компонентов, крышку с окном для загрузки исходных компонентов, перемешивающее устройство, люк для выгрузки готовой смеси, приемно-распределительное устройство, вал, на котором закреплены диск для распыления жидкой фазы, лопасти, ротор, состоящий из диска с двумя полыми усеченными конусами. На валу, внизу дополнительно укреплены разгрузочные лопасти 2. Процесс смешивания исходных компонентов в этом устройстве осуществляется в два этапа. На первом этапе компоненты подвергаются предварительному смешиванию в приемно-распределительном устройстве под воздействием на компоненты вращающихся лопастей. На втором этапе происходит окончательное смешивание компонентов. Недостатками этих устройств является сложность конструкций конструкции устройств не позволяют получить порционное, а только непрерывное приготовление смесей из сыпучих материалов с добавками жидкости конструкции устройств не предусматривают самоочищение внутренней поверхности емкости и мешалки от остатков смеси. Задачей предлагаемой полезной модели является упрощение конструкции и расширение функциональных возможностей устройства. Поставленная задача достигается тем, что в устройстве для смешивания твердых и жидких компонентов, содержащем емкость для смешивания исходных компонентов,крышку с окном для загрузки исходных компонентов, перемешивающее устройство, люк для выгрузки готовой смеси, по предлагаемому техническому решению перемешивающее устройство выполнено в виде диска с лопастями и установлено в нижней части емкости, а люк выгрузки готовой смеси снабжен рукояткой для порционного получения готовой смеси. На фигуре представлено устройство для смешивания твердых и жидких компонентов,общий вид. Устройство для смешивания твердых и жидких компонентов содержит установленные на раме 1 разборную емкость 2, предназначенную для перемешивания, например, древесных опилок с активированной пенополиуретановой композицией и получения готовой смеси. Разборная емкость 2 оснащена крышкой 3, выполненной из оргстекла для визуального контроля смешивания, окном 4 вертикальной загрузки компонентов, фронтальным люком 5 с рукояткой для выгрузки готовой смеси, мешалкой 6, выполненной в виде диска с лопастями 7, предназначенной для перемешивания компонентов. Привод мешалки 6 осуществляется от электродвигателя 8. Управление работой устройства производится при 2 58532009.12.30 помощи пульта 9. Пульт обеспечивает поддержание заданной частоты вращения мешалки 6 и ее регулировку с помощью частотного преобразователя. Устройство для смешивания твердых и жидких компонентов работает следующим образом. Очищенные от посторонних примесей, просеянные через сито и высушенные в сушильной камере, древесные опилки дозируются по весу и подаются через окно 4 вертикальной загрузки в емкость 2. Туда же через распылитель под давлением подается пенополиуретановая композиция, представляющая собой приготовленную смесь дозированных по весу и перемешанных между собой компонентов А и Б. Древесные опилки и пенополиуретановая композиция перемешиваются лопастями 7 мешалки 6 в течение 15 мин. при частоте вращения вала мешалки 900-1500 об/мин. Готовая смесь выгружается через фронтальный люк выгрузки 5 в прессформу (на чертеже не показана). Поворотом рукоятки люка выгрузки 5 удается получить порционное приготовление готовой смеси. За счет того, что смешивание компонентов происходит под воздействием вращающихся лопастей при достаточно интенсивной циркуляции компонентов, удается получить за один этап однородную и качественную структуру готовой смеси. Преимущества предлагаемого устройства для смешивания твердых и жидких компонентов конструкция устройства очень проста и удобна в обращении конструкция люка выгрузки позволяет получать порционное приготовление смеси(поворотом рукоятки) оригинальная конструкция лопастей мешалки позволяет производить самоочищение внутренней поверхности емкости и мешалки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
