Коровник

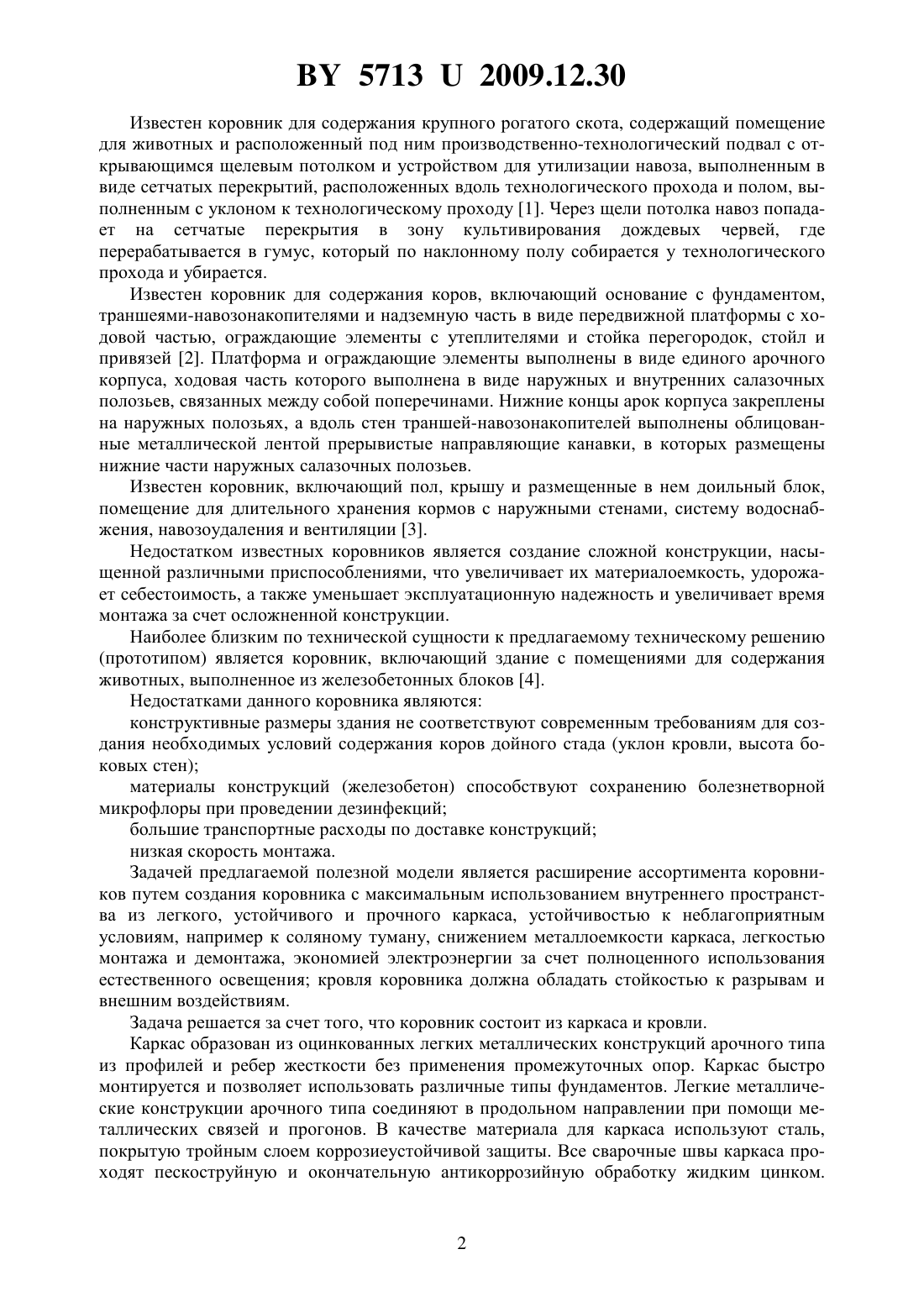

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Частное унитарное строительно-производственное предприятие СоюзИнвестСтрой(72) Автор Герман Александр Николаевич(73) Патентообладатель Частное унитарное строительно-производственное предприятие СоюзИнвестСтрой(57) 1. Коровник, состоящий из каркаса и кровли, отличающийся тем, что каркас состоит из оцинкованных легких металлических конструкций арочного типа из профилей и ребер жесткости, а в качестве кровли использован плетеный тканевый тент с односторонним или двухсторонним покрытием из поливинилхлорида, полиэтилена и/или пропилена. 2. Коровник по п. 1, отличающийся тем, что легкие металлические конструкции имеют антикоррозийное покрытие. Предлагаемое техническое решение относится к области строительства, а именно к сооружениям для сельскохозяйственных целей, и предназначено для содержания коров животноводческими хозяйствами или фермами в условиях сельской местности. 57132009.12.30 Известен коровник для содержания крупного рогатого скота, содержащий помещение для животных и расположенный под ним производственно-технологический подвал с открывающимся щелевым потолком и устройством для утилизации навоза, выполненным в виде сетчатых перекрытий, расположенных вдоль технологического прохода и полом, выполненным с уклоном к технологическому проходу 1. Через щели потолка навоз попадает на сетчатые перекрытия в зону культивирования дождевых червей, где перерабатывается в гумус, который по наклонному полу собирается у технологического прохода и убирается. Известен коровник для содержания коров, включающий основание с фундаментом,траншеями-навозонакопителями и надземную часть в виде передвижной платформы с ходовой частью, ограждающие элементы с утеплителями и стойка перегородок, стойл и привязей 2. Платформа и ограждающие элементы выполнены в виде единого арочного корпуса, ходовая часть которого выполнена в виде наружных и внутренних салазочных полозьев, связанных между собой поперечинами. Нижние концы арок корпуса закреплены на наружных полозьях, а вдоль стен траншей-навозонакопителей выполнены облицованные металлической лентой прерывистые направляющие канавки, в которых размещены нижние части наружных салазочных полозьев. Известен коровник, включающий пол, крышу и размещенные в нем доильный блок,помещение для длительного хранения кормов с наружными стенами, систему водоснабжения, навозоудаления и вентиляции 3. Недостатком известных коровников является создание сложной конструкции, насыщенной различными приспособлениями, что увеличивает их материалоемкость, удорожает себестоимость, а также уменьшает эксплуатационную надежность и увеличивает время монтажа за счет осложненной конструкции. Наиболее близким по технической сущности к предлагаемому техническому решению(прототипом) является коровник, включающий здание с помещениями для содержания животных, выполненное из железобетонных блоков 4. Недостатками данного коровника являются конструктивные размеры здания не соответствуют современным требованиям для создания необходимых условий содержания коров дойного стада (уклон кровли, высота боковых стен) материалы конструкций (железобетон) способствуют сохранению болезнетворной микрофлоры при проведении дезинфекций большие транспортные расходы по доставке конструкций низкая скорость монтажа. Задачей предлагаемой полезной модели является расширение ассортимента коровников путем создания коровника с максимальным использованием внутреннего пространства из легкого, устойчивого и прочного каркаса, устойчивостью к неблагоприятным условиям, например к соляному туману, снижением металлоемкости каркаса, легкостью монтажа и демонтажа, экономией электроэнергии за счет полноценного использования естественного освещения кровля коровника должна обладать стойкостью к разрывам и внешним воздействиям. Задача решается за счет того, что коровник состоит из каркаса и кровли. Каркас образован из оцинкованных легких металлических конструкций арочного типа из профилей и ребер жесткости без применения промежуточных опор. Каркас быстро монтируется и позволяет использовать различные типы фундаментов. Легкие металлические конструкции арочного типа соединяют в продольном направлении при помощи металлических связей и прогонов. В качестве материала для каркаса используют сталь,покрытую тройным слоем коррозиеустойчивой защиты. Все сварочные швы каркаса проходят пескоструйную и окончательную антикоррозийную обработку жидким цинком. 57132009.12.30 Кровля коровника представляет собой плетеный тканевый тент с односторонним или двухсторонним покрытием из поливинилхлорида, полиэтилена и/или пропилена. На чертеже изображен предлагаемый коровник, изометрическая проекция. Предлагаемый коровник включает в себя каркас и кровлю 1. Тип каркаса - арочный,благодаря чему длина каркаса ограничена исключительно необходимостью потребителя. Каркас образован из оцинкованных легких металлических конструкций арочного типа из профилей 2 и ребер жесткости 3, за счет чего достигается его легкость и устойчивость. Металлические связи и прогоны 4 соединяют легкие металлические конструкции арочного типа в продольном направлении. Для увеличения внутреннего пространства коровника каркас его выполнен без применения промежуточных опор. В качестве материала для каркаса используют сталь, повышающую его прочность. Легкие металлические конструкции арочного типа имеют антикоррозийное покрытие, благодаря чему они обретают устойчивость к неблагоприятным погодным условиям, например к соляному туману. Все сварочные швы 5 проходят пескоструйную и окончательную антикоррозийную обработку жидким цинком, за счет чего повышается прочность швов и надежность каркаса коровника. Кровля 1 коровника представляет собой плетеный тканевый тент с односторонним или двухсторонним покрытием из поливинилхлорида, полиэтилена и/или пропилена, огнеупорного, обладающего исключительной прочностью на разрыв, разрез и прокол, устойчивостью к внешним воздействиям. Специальное плетение волокон тканевого тента обеспечивает устойчивость к ультрафиолетовым лучам. Использование плетеного тканевого тента в кровле снижает металлоемкость каркаса коровника и позволяет максимально использовать естественное освещение, что понижает затраты на электроэнергию, а также за счет легкого сшивания тента обеспечивает легкость установки, а также обеспечивает герметичность и светопрозрачность. В отличие от обычных наружных покрытий, имеющих многочисленные отверстия или прорывы в результате проведения кровельных работ и монтажа наружной обшивки стен, предлагаемый коровник обладает гораздо большей герметичностью. Благодаря своей низкой теплопроводности тент сохраняет в помещении тепло в зимнее время и прохладу в жаркие дни, тогда как в традиционных коровниках такое преимущество достигается только за счет дорогостоящей модернизации. Тент, используемый в кровле, обеспечивает условия содержания скота идентичные пастбищным с нахождением животных в тени деревьев - в летний период, а в зимний позволяет максимально задействовать потенциал естественного освещения, что благотворно сказывается на активизации физиологических процессов у скота. В летний период тент способствует попаданию только части рассеянного ультрафиолета. Все это позволяет избежать пастбищного периода в содержании скота, использовать монокорм круглый год,что положительно сказывается на динамике метаболических процессов у скота, нормализует систему пищеварения и ведет к увеличению привесов на откорме, а также надоев у дойного стада. В зимний период за счет снижения разницы температур внутри и снаружи коровника использование тента исключает избыточную влажность выше 70 , что позволяет избежать у скота легочных заболеваний, стабилизирует иммунную систему, повышает поедаемость кормов. Кроме того, предлагаемый коровник идеально подходит для решения проблемы как легких, так и тяжелых газов за счет простоты вентилирования благодаря отсутствию у каркаса и кровли коровника элементов, накапливающих газы. Коровник может быть выполнен в комплексе с доильно-молочным блоком. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
