Гидробур

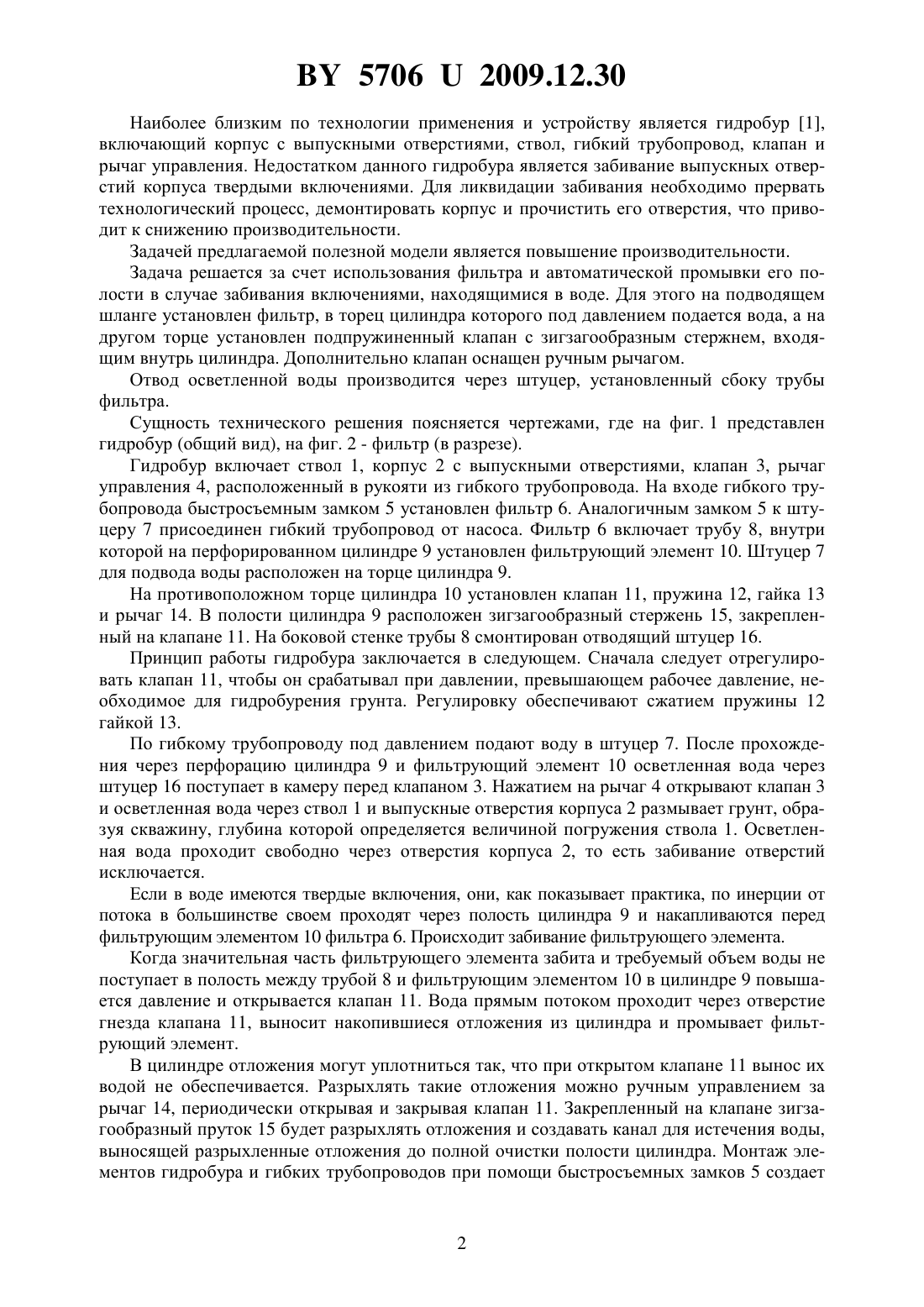

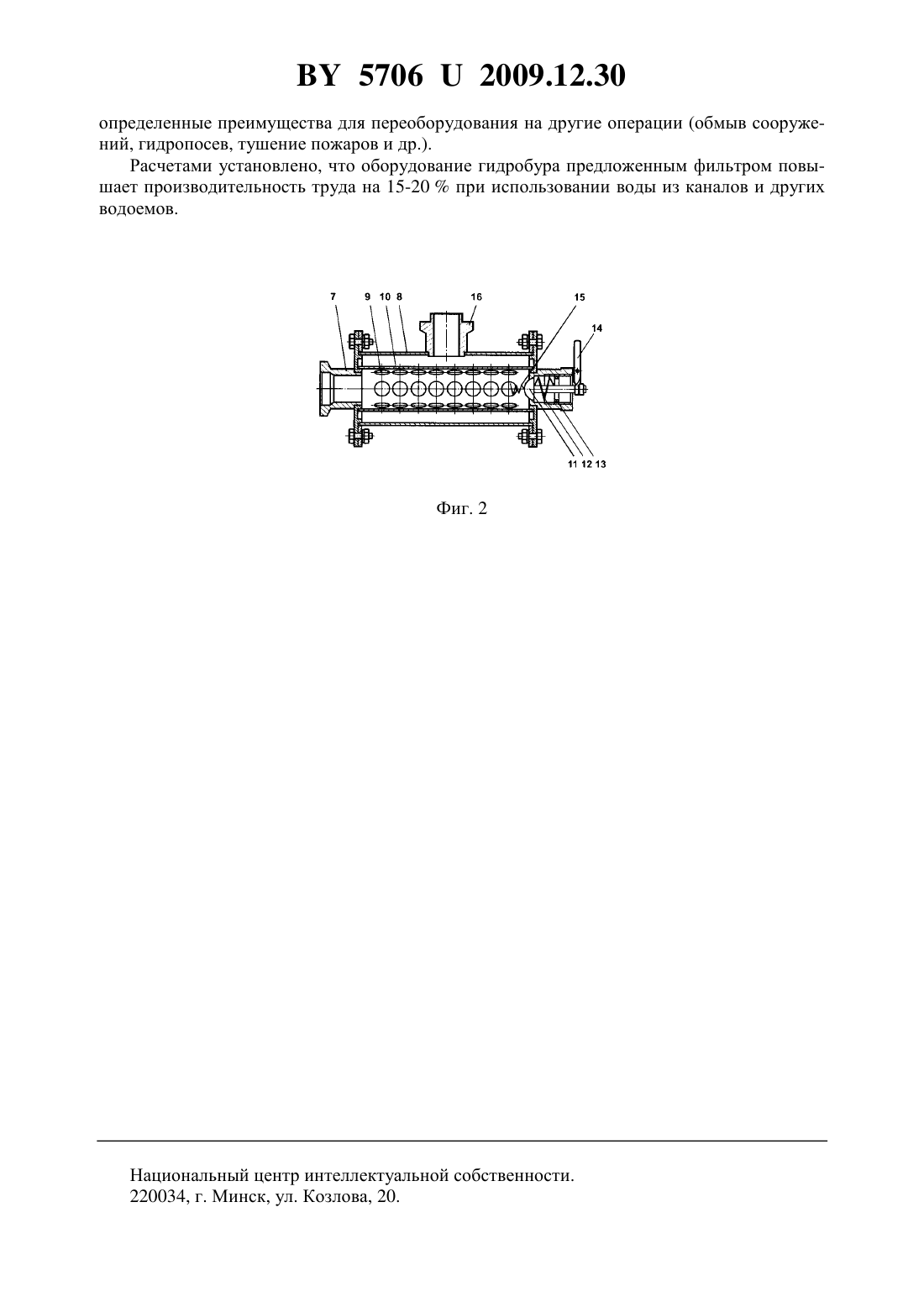

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Гидробур, включающий корпус с выпускными отверстиями, ствол, гибкий трубопровод, клапан и рычаг управления, отличающийся тем, что на гибком трубопроводе установлен фильтр, имеющий охватывающую трубу и фильтрующий элемент внутри на перфорированном цилиндре, при этом штуцер для подвода воды расположен на торце цилиндра, а штуцер для отвода осветленной воды на боковой стенке трубы с удалением от другого торца цилиндра, на котором смонтирован подпружиненный и управляемый рычагом клапан с зигзагообразным стержнем, входящим в полость цилиндра. Предлагаемое техническое решение относится к сельскохозяйственным средствам малой механизации, в частности к устройствам для выполнения комплекса работ, включающих образование скважин в грунтах для установки кольев при креплении откосов мелиоративных каналов, посадки черенков древесно-кустарниковой растительности,внутри почвенного орошения насаждений, тушения глубинных очагов возгорания торфяников и других операций. 57062009.12.30 Наиболее близким по технологии применения и устройству является гидробур 1,включающий корпус с выпускными отверстиями, ствол, гибкий трубопровод, клапан и рычаг управления. Недостатком данного гидробура является забивание выпускных отверстий корпуса твердыми включениями. Для ликвидации забивания необходимо прервать технологический процесс, демонтировать корпус и прочистить его отверстия, что приводит к снижению производительности. Задачей предлагаемой полезной модели является повышение производительности. Задача решается за счет использования фильтра и автоматической промывки его полости в случае забивания включениями, находящимися в воде. Для этого на подводящем шланге установлен фильтр, в торец цилиндра которого под давлением подается вода, а на другом торце установлен подпружиненный клапан с зигзагообразным стержнем, входящим внутрь цилиндра. Дополнительно клапан оснащен ручным рычагом. Отвод осветленной воды производится через штуцер, установленный сбоку трубы фильтра. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен гидробур (общий вид), на фиг. 2 - фильтр (в разрезе). Гидробур включает ствол 1, корпус 2 с выпускными отверстиями, клапан 3, рычаг управления 4, расположенный в рукояти из гибкого трубопровода. На входе гибкого трубопровода быстросъемным замком 5 установлен фильтр 6. Аналогичным замком 5 к штуцеру 7 присоединен гибкий трубопровод от насоса. Фильтр 6 включает трубу 8, внутри которой на перфорированном цилиндре 9 установлен фильтрующий элемент 10. Штуцер 7 для подвода воды расположен на торце цилиндра 9. На противоположном торце цилиндра 10 установлен клапан 11, пружина 12, гайка 13 и рычаг 14. В полости цилиндра 9 расположен зигзагообразный стержень 15, закрепленный на клапане 11. На боковой стенке трубы 8 смонтирован отводящий штуцер 16. Принцип работы гидробура заключается в следующем. Сначала следует отрегулировать клапан 11, чтобы он срабатывал при давлении, превышающем рабочее давление, необходимое для гидробурения грунта. Регулировку обеспечивают сжатием пружины 12 гайкой 13. По гибкому трубопроводу под давлением подают воду в штуцер 7. После прохождения через перфорацию цилиндра 9 и фильтрующий элемент 10 осветленная вода через штуцер 16 поступает в камеру перед клапаном 3. Нажатием на рычаг 4 открывают клапан 3 и осветленная вода через ствол 1 и выпускные отверстия корпуса 2 размывает грунт, образуя скважину, глубина которой определяется величиной погружения ствола 1. Осветленная вода проходит свободно через отверстия корпуса 2, то есть забивание отверстий исключается. Если в воде имеются твердые включения, они, как показывает практика, по инерции от потока в большинстве своем проходят через полость цилиндра 9 и накапливаются перед фильтрующим элементом 10 фильтра 6. Происходит забивание фильтрующего элемента. Когда значительная часть фильтрующего элемента забита и требуемый объем воды не поступает в полость между трубой 8 и фильтрующим элементом 10 в цилиндре 9 повышается давление и открывается клапан 11. Вода прямым потоком проходит через отверстие гнезда клапана 11, выносит накопившиеся отложения из цилиндра и промывает фильтрующий элемент. В цилиндре отложения могут уплотниться так, что при открытом клапане 11 вынос их водой не обеспечивается. Разрыхлять такие отложения можно ручным управлением за рычаг 14, периодически открывая и закрывая клапан 11. Закрепленный на клапане зигзагообразный пруток 15 будет разрыхлять отложения и создавать канал для истечения воды,выносящей разрыхленные отложения до полной очистки полости цилиндра. Монтаж элементов гидробура и гибких трубопроводов при помощи быстросъемных замков 5 создает 57062009.12.30 определенные преимущества для переоборудования на другие операции (обмыв сооружений, гидропосев, тушение пожаров и др.). Расчетами установлено, что оборудование гидробура предложенным фильтром повышает производительность труда на 15-20 при использовании воды из каналов и других водоемов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
