Устройство для подкормки растений

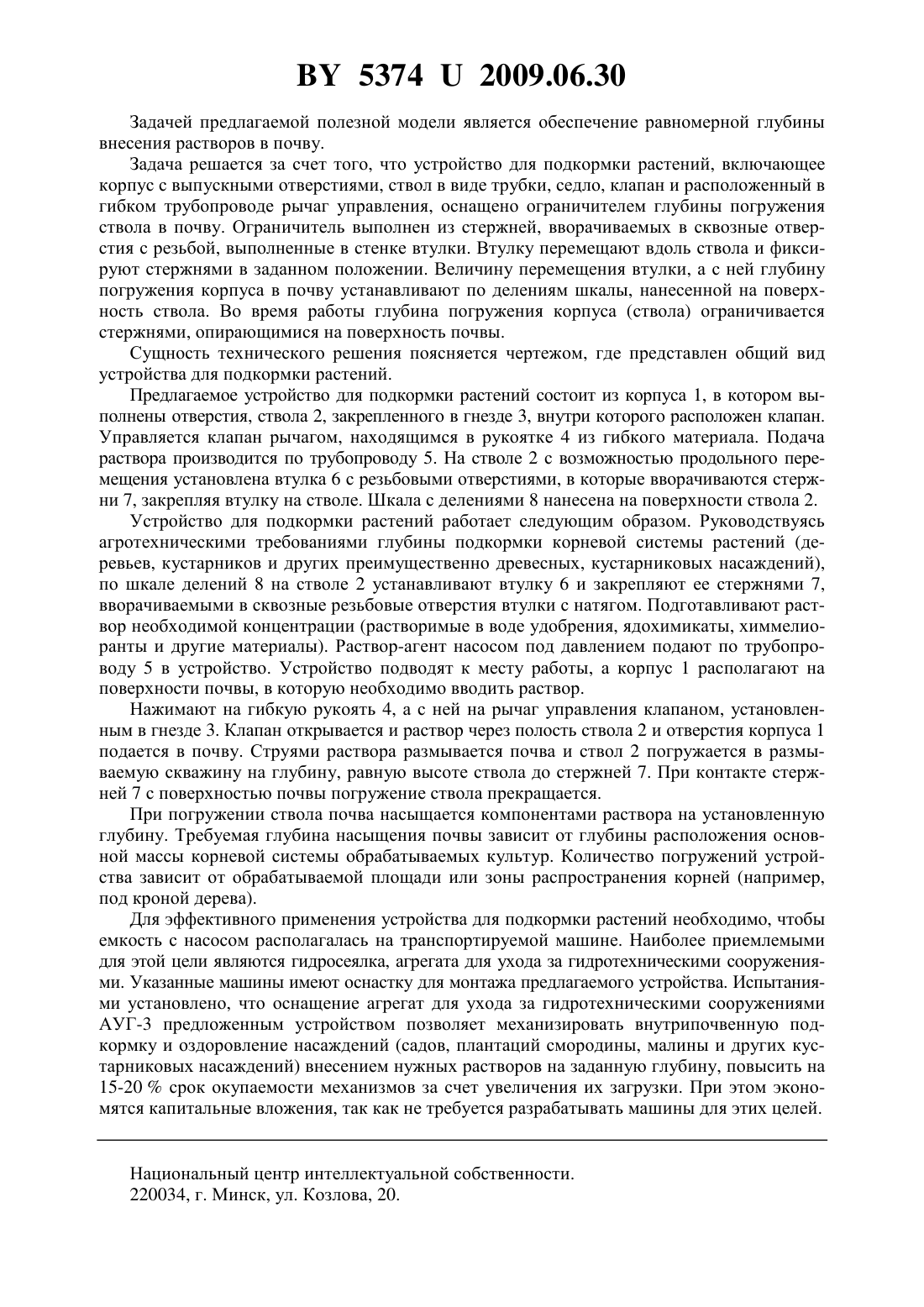

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДКОРМКИ РАСТЕНИЙ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для подкормки растений, включающее корпус с выпускными отверстиями, ствол в виде трубки, седло, клапан и расположенный в гибком трубопроводе рычаг управления клапаном, отличающееся тем, что на стволе с возможностью регулируемого продольного перемещения установлен ограничитель глубины погружения, состоящий из стержней, заворачиваемых в стенку втулки и фиксирующих ее в заданном положении, при этом величина перемещения втулки устанавливается по делениям шкалы, нанесенной на поверхности ствола. Предлагаемое техническое решение относится к сельскохозяйственным механизмам, в частности к устройствам для внесения в почву удобрений и растворов для оздоровления древесных, кустарниковых насаждений в садах, на плантациях и других объектах. Наиболее близким по технологии применения и устройству является гидробур, включающий корпус с выпускными отверстиями, ствол в виде трубки, седло, клапан и расположенный в гибком трубопроводе рычаг управления клапаном. Недостатком данного гидробура является то, что при внесении в почву жидких удобрений не обеспечивается равномерная глубина подкормки корневой системы из-за невозможности контроля глубины погружения ствола гидробура 1. 53742009.06.30 Задачей предлагаемой полезной модели является обеспечение равномерной глубины внесения растворов в почву. Задача решается за счет того, что устройство для подкормки растений, включающее корпус с выпускными отверстиями, ствол в виде трубки, седло, клапан и расположенный в гибком трубопроводе рычаг управления, оснащено ограничителем глубины погружения ствола в почву. Ограничитель выполнен из стержней, вворачиваемых в сквозные отверстия с резьбой, выполненные в стенке втулки. Втулку перемещают вдоль ствола и фиксируют стержнями в заданном положении. Величину перемещения втулки, а с ней глубину погружения корпуса в почву устанавливают по делениям шкалы, нанесенной на поверхность ствола. Во время работы глубина погружения корпуса (ствола) ограничивается стержнями, опирающимися на поверхность почвы. Сущность технического решения поясняется чертежом, где представлен общий вид устройства для подкормки растений. Предлагаемое устройство для подкормки растений состоит из корпуса 1, в котором выполнены отверстия, ствола 2, закрепленного в гнезде 3, внутри которого расположен клапан. Управляется клапан рычагом, находящимся в рукоятке 4 из гибкого материала. Подача раствора производится по трубопроводу 5. На стволе 2 с возможностью продольного перемещения установлена втулка 6 с резьбовыми отверстиями, в которые вворачиваются стержни 7, закрепляя втулку на стволе. Шкала с делениями 8 нанесена на поверхности ствола 2. Устройство для подкормки растений работает следующим образом. Руководствуясь агротехническими требованиями глубины подкормки корневой системы растений (деревьев, кустарников и других преимущественно древесных, кустарниковых насаждений),по шкале делений 8 на стволе 2 устанавливают втулку 6 и закрепляют ее стержнями 7,вворачиваемыми в сквозные резьбовые отверстия втулки с натягом. Подготавливают раствор необходимой концентрации (растворимые в воде удобрения, ядохимикаты, химмелиоранты и другие материалы). Раствор-агент насосом под давлением подают по трубопроводу 5 в устройство. Устройство подводят к месту работы, а корпус 1 располагают на поверхности почвы, в которую необходимо вводить раствор. Нажимают на гибкую рукоять 4, а с ней на рычаг управления клапаном, установленным в гнезде 3. Клапан открывается и раствор через полость ствола 2 и отверстия корпуса 1 подается в почву. Струями раствора размывается почва и ствол 2 погружается в размываемую скважину на глубину, равную высоте ствола до стержней 7. При контакте стержней 7 с поверхностью почвы погружение ствола прекращается. При погружении ствола почва насыщается компонентами раствора на установленную глубину. Требуемая глубина насыщения почвы зависит от глубины расположения основной массы корневой системы обрабатываемых культур. Количество погружений устройства зависит от обрабатываемой площади или зоны распространения корней (например,под кроной дерева). Для эффективного применения устройства для подкормки растений необходимо, чтобы емкость с насосом располагалась на транспортируемой машине. Наиболее приемлемыми для этой цели являются гидросеялка, агрегата для ухода за гидротехническими сооружениями. Указанные машины имеют оснастку для монтажа предлагаемого устройства. Испытаниями установлено, что оснащение агрегат для ухода за гидротехническими сооружениями АУГ-3 предложенным устройством позволяет механизировать внутрипочвенную подкормку и оздоровление насаждений (садов, плантаций смородины, малины и других кустарниковых насаждений) внесением нужных растворов на заданную глубину, повысить на 15-20 срок окупаемости механизмов за счет увеличения их загрузки. При этом экономятся капитальные вложения, так как не требуется разрабатывать машины для этих целей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
