Свободно конвекционно-ветряной двигатель

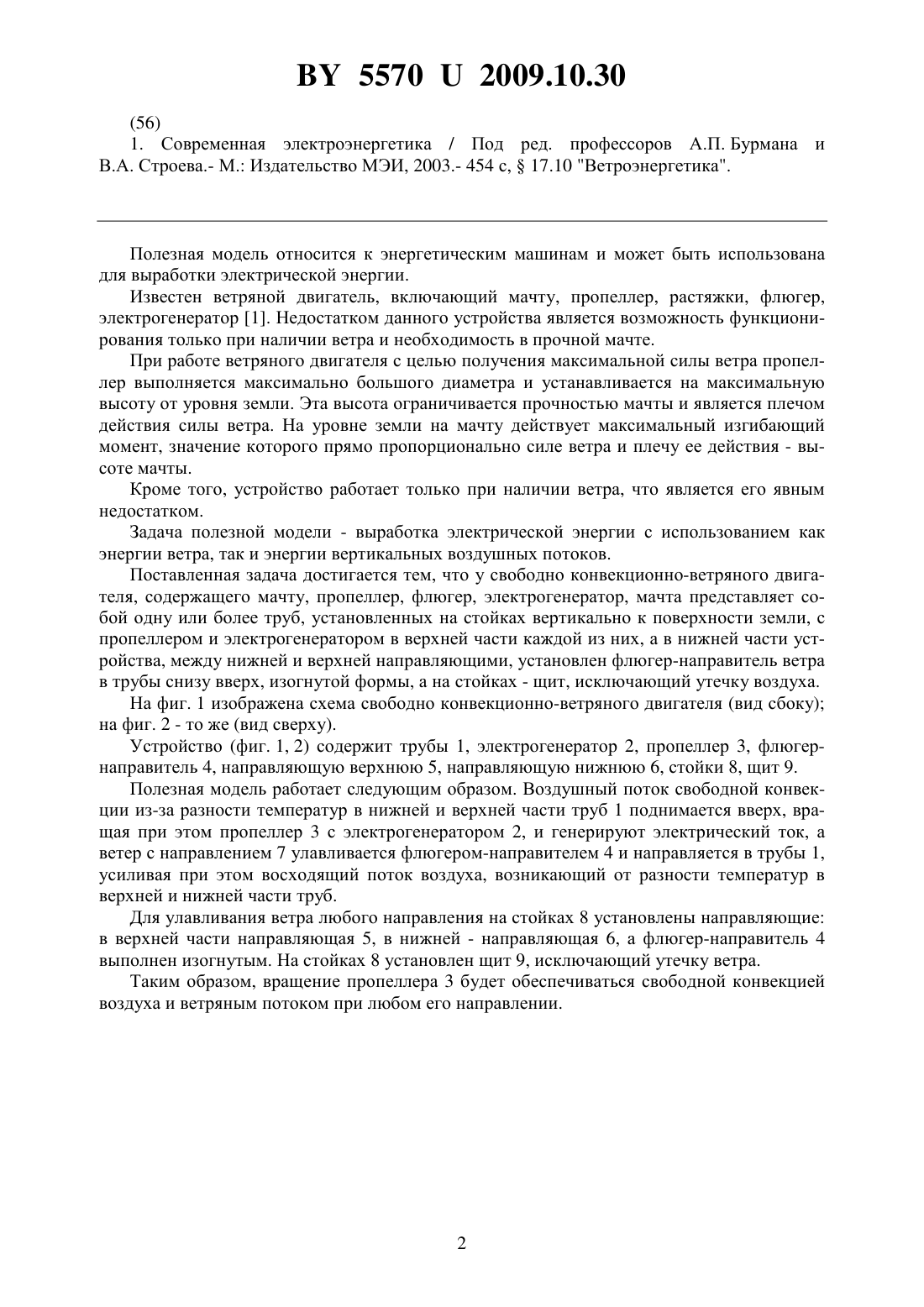

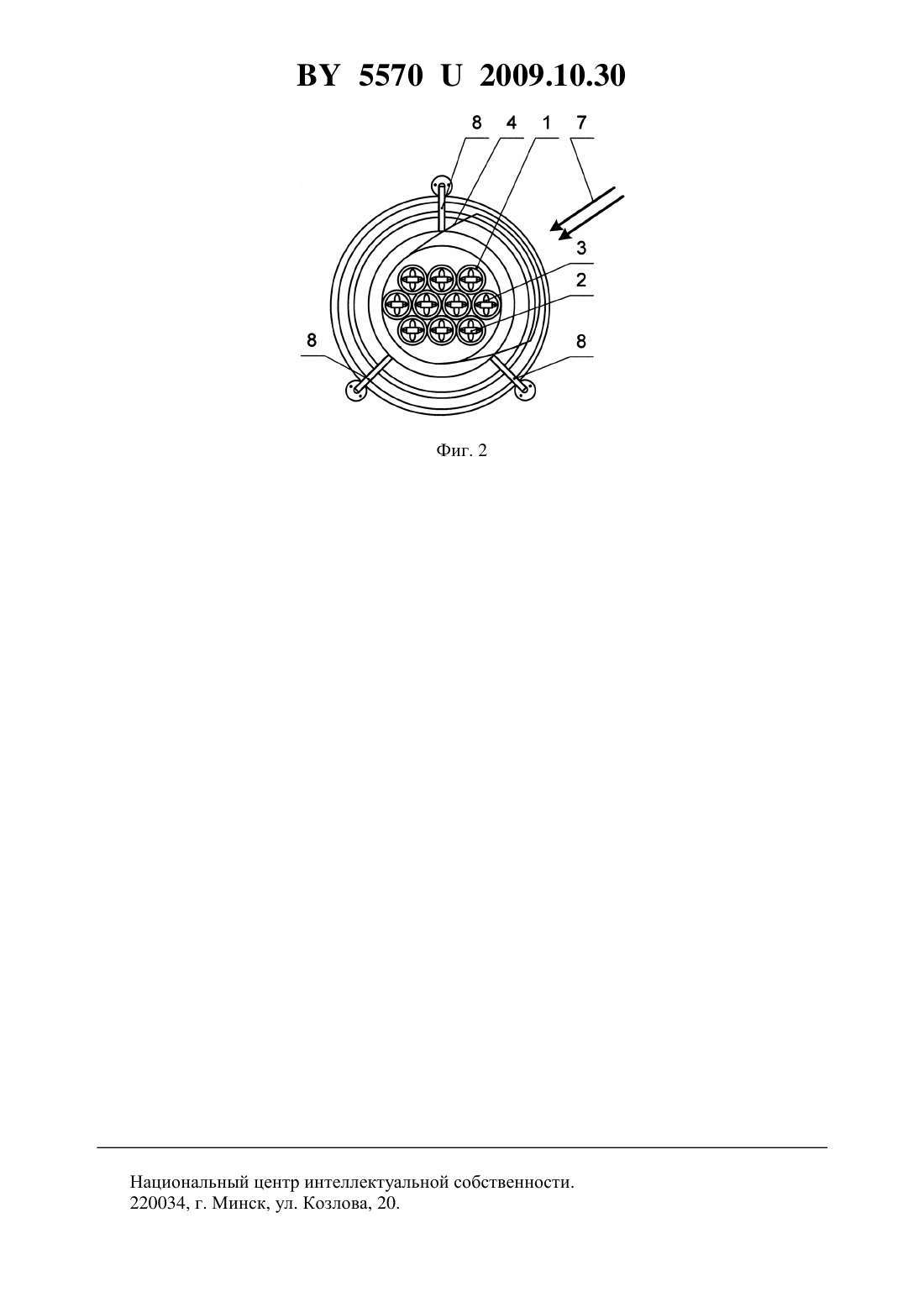

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Коротинский Виктор Андреевич Богданова Екатерина Александровна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Свободно конвекционно-ветряной двигатель, содержащий мачту, пропеллер, флюгер, электрогенератор, отличающийся тем, что мачта представляет собой одну или более труб, установленных на стойках вертикально к поверхности земли, с пропеллером и электрогенератором в верхней части каждой из них, а в нижней части устройства, между нижней и верхней направляющими, установлен флюгер-направитель ветра в трубы снизу вверх, изогнутой формы. 2. Свободно конвекционно-ветряной двигатель по п. 1, отличающийся тем, что на стойках установлен щит, исключающий утечку воздуха. Полезная модель относится к энергетическим машинам и может быть использована для выработки электрической энергии. Известен ветряной двигатель, включающий мачту, пропеллер, растяжки, флюгер,электрогенератор 1. Недостатком данного устройства является возможность функционирования только при наличии ветра и необходимость в прочной мачте. При работе ветряного двигателя с целью получения максимальной силы ветра пропеллер выполняется максимально большого диаметра и устанавливается на максимальную высоту от уровня земли. Эта высота ограничивается прочностью мачты и является плечом действия силы ветра. На уровне земли на мачту действует максимальный изгибающий момент, значение которого прямо пропорционально силе ветра и плечу ее действия - высоте мачты. Кроме того, устройство работает только при наличии ветра, что является его явным недостатком. Задача полезной модели - выработка электрической энергии с использованием как энергии ветра, так и энергии вертикальных воздушных потоков. Поставленная задача достигается тем, что у свободно конвекционно-ветряного двигателя, содержащего мачту, пропеллер, флюгер, электрогенератор, мачта представляет собой одну или более труб, установленных на стойках вертикально к поверхности земли, с пропеллером и электрогенератором в верхней части каждой из них, а в нижней части устройства, между нижней и верхней направляющими, установлен флюгер-направитель ветра в трубы снизу вверх, изогнутой формы, а на стойках - щит, исключающий утечку воздуха. На фиг. 1 изображена схема свободно конвекционно-ветряного двигателя (вид сбоку) на фиг. 2 - то же (вид сверху). Устройство (фиг. 1, 2) содержит трубы 1, электрогенератор 2, пропеллер 3, флюгернаправитель 4, направляющую верхнюю 5, направляющую нижнюю 6, стойки 8, щит 9. Полезная модель работает следующим образом. Воздушный поток свободной конвекции из-за разности температур в нижней и верхней части труб 1 поднимается вверх, вращая при этом пропеллер 3 с электрогенератором 2, и генерируют электрический ток, а ветер с направлением 7 улавливается флюгером-направителем 4 и направляется в трубы 1,усиливая при этом восходящий поток воздуха, возникающий от разности температур в верхней и нижней части труб. Для улавливания ветра любого направления на стойках 8 установлены направляющие в верхней части направляющая 5, в нижней - направляющая 6, а флюгер-направитель 4 выполнен изогнутым. На стойках 8 установлен щит 9, исключающий утечку ветра. Таким образом, вращение пропеллера 3 будет обеспечиваться свободной конвекцией воздуха и ветряным потоком при любом его направлении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
